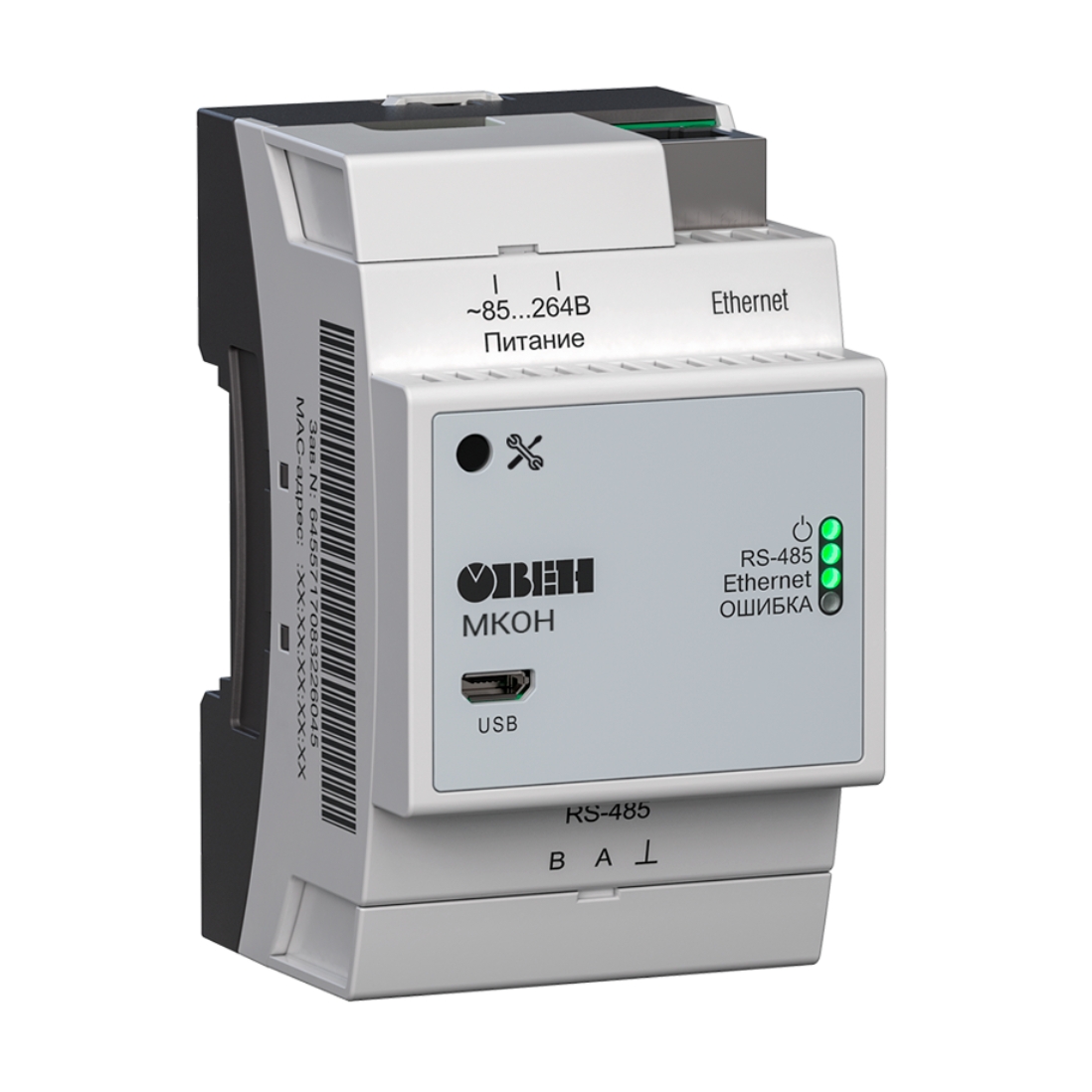

ОВЕН МКОН — преобразователь протокола Modbus

ОВЕН МКОН — преобразователь протокола ModbusОВЕН МКОН — преобразователь протокола ModbusОВЕН МКОН — преобразователь протокола Modbus
  • ОПИСАНИЕ
  • ЦЕНЫ
  • КОММЕНТАРИИ

Прибор предназначен для взаимного преобразования и передачи данных протоколов Modbus ASCII/RTU и Modbus TCP по интерфейсам связи RS-485 и Ethernet/Wi-Fi соответственно. Для протоколов поддерживаются режимы Master и Slave.

В ОВЕН Конфигуратор были добавлены два специально разработанных плагина для работы с устройством:

  • «Настроить шлюз» поможет быстро настроить преобразователь протоколов на один из готовых сценариев работы:
  • Master в сети Ethernet/Wi-Fi – Slave в сети RS-485
    (поддержка до 32 Slave-устройств в сети RS-485 без повторителя)
  • Master в сети RS-485 – Slave в сети Ethernet/Wi-Fi
    (поддержка до 31 Slave-устройства в сети Ethernet)
  • «Сниффер Modbus» позволит просматривать обмен пакетами между устройствами Master-Slave, подключенными к шлюзу.

Технические характеристики

Наименование

Значение

МКОН

МКОН-WIFI

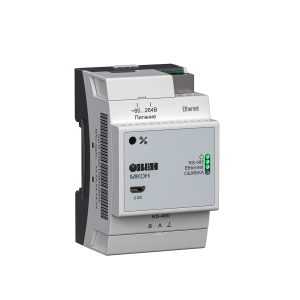

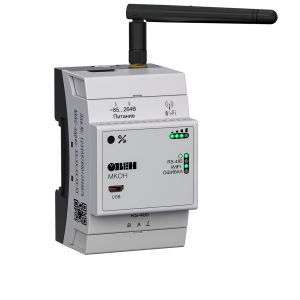

ОВЕН МКОН — преобразователь протокола Modbus a111674-41.jpg ОВЕН МКОН — преобразователь протокола Modbus a111674-5.jpg

Интерфейсы

RS-485 – Ethernet

RS-485 – Wi-Fi

Питание

  • МКОН-230.X: ~85…264 (230) В, при частоте 45-65 (50) Гц
  • МКОН-24.X: =10…48 (24) В

Максимальная мощность потребления, не более

  • МКОН-230.X: 6 ВА
  • МКОН-24.X: 6 Вт

Гальваническая изоляция

  • МКОН-230.X: есть, основная усиленная
  • МКОН-24.X: есть, дополнительная

Электрическая прочность изоляции, не менее

2300 В

RS-485

Поддерживаемые протоколы

Modbus ASCII (Master/Slave), Modbus RTU (Master/Slave)

Скорость передачи данных

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Максимальная длина линии

1200 м

Количество Slave-устройств в сети (без повторителей), не более

32

Ethernet

Wi-Fi

Поддерживаемые протоколы

Modbus TCP (Master/Slave)

Стандарт

IEEE 802.3i/u

IEEE 802.11b/g/n

Скорость передачи данных

10/100 Мбит/c

зависит от стандарта

Разъем

8P8C (RJ45)

RP-SMA

SlaveID по умолчанию (неизменный параметр)

1

Количество Slave-устройств в сети, не более

31

USB

Тип

USB 2.0 (Micro-USB)

Питание

Есть

Корпус

Тип корпуса

Для крепления на DIN-рейку

Габаритные размеры

53,6×90,0×62,0 мм

Степень защиты корпуса по ГОСТ 14254

IP20

Общие характеристики

Масса, не более

0,15 кг

Средний срок службы

10 лет

Средняя наработка на отказ, не менее

80 000 ч

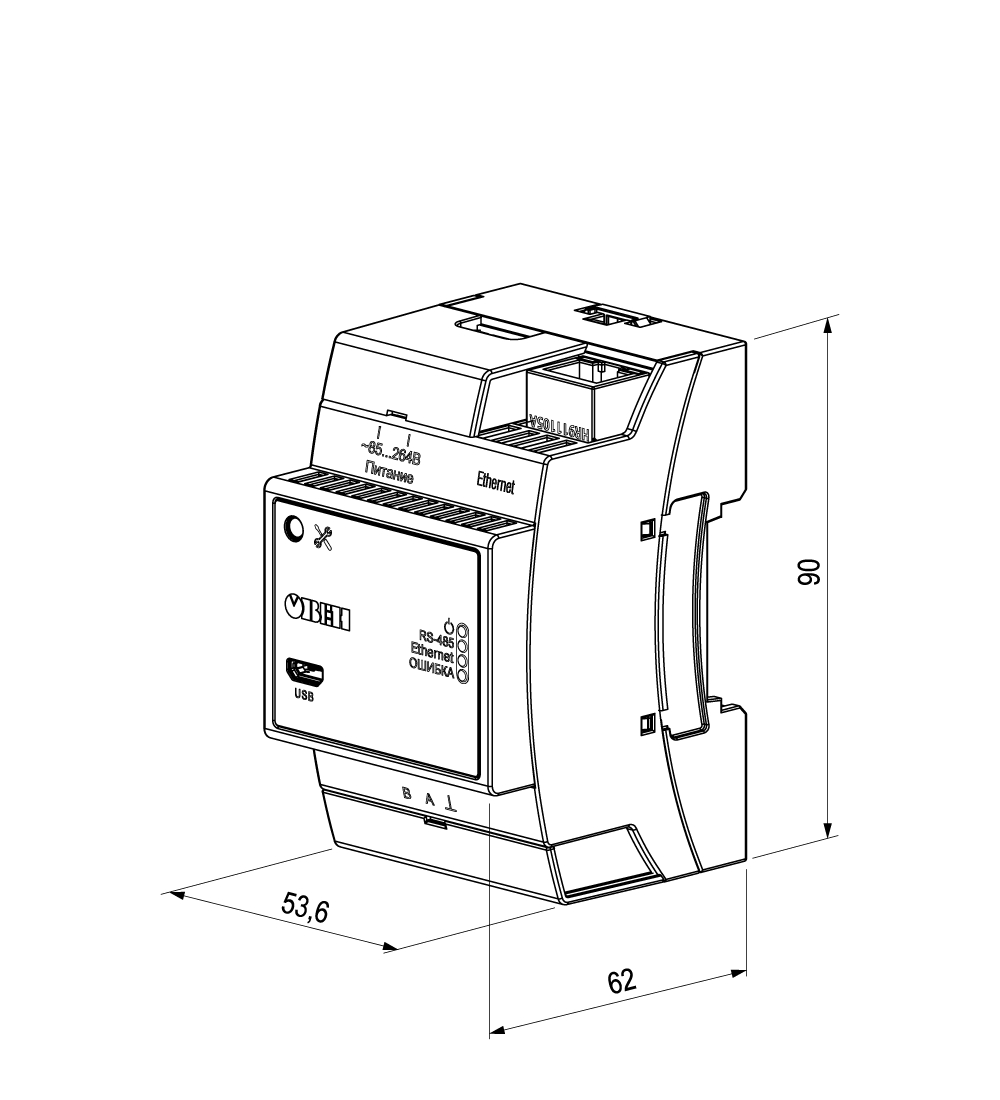

Габаритные размеры

ОВЕН МКОН — преобразователь протокола Modbus a111674-6.jpgМКОНОВЕН МКОН — преобразователь протокола Modbus a111674-7.jpgМКОН-WIFI

Пример применения

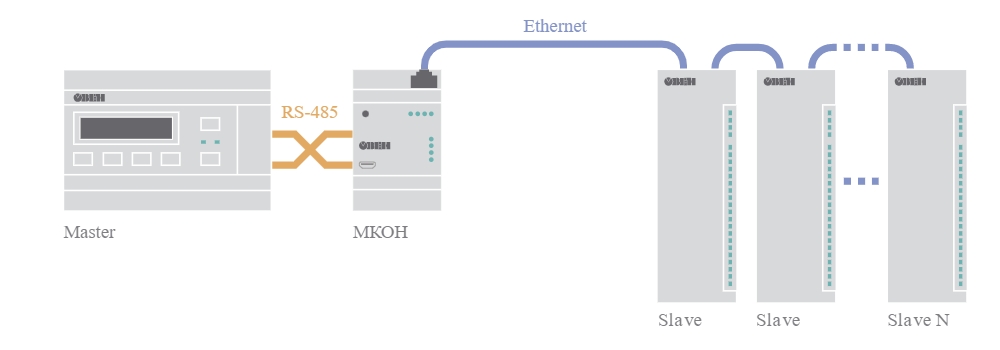

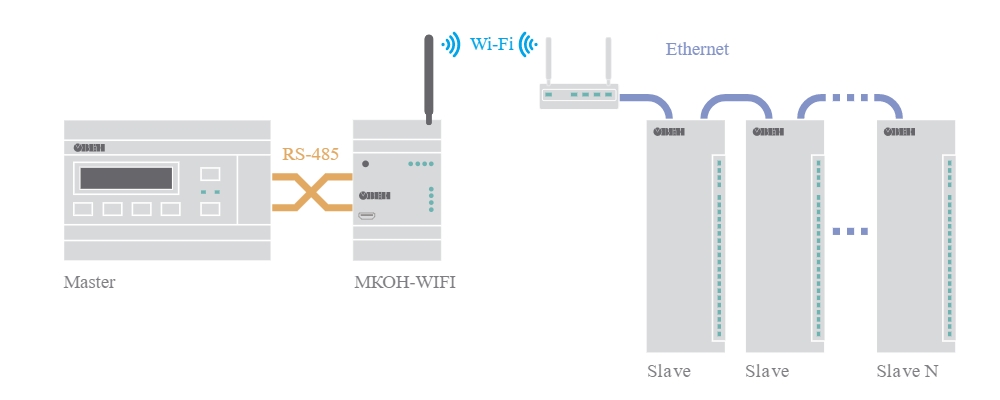

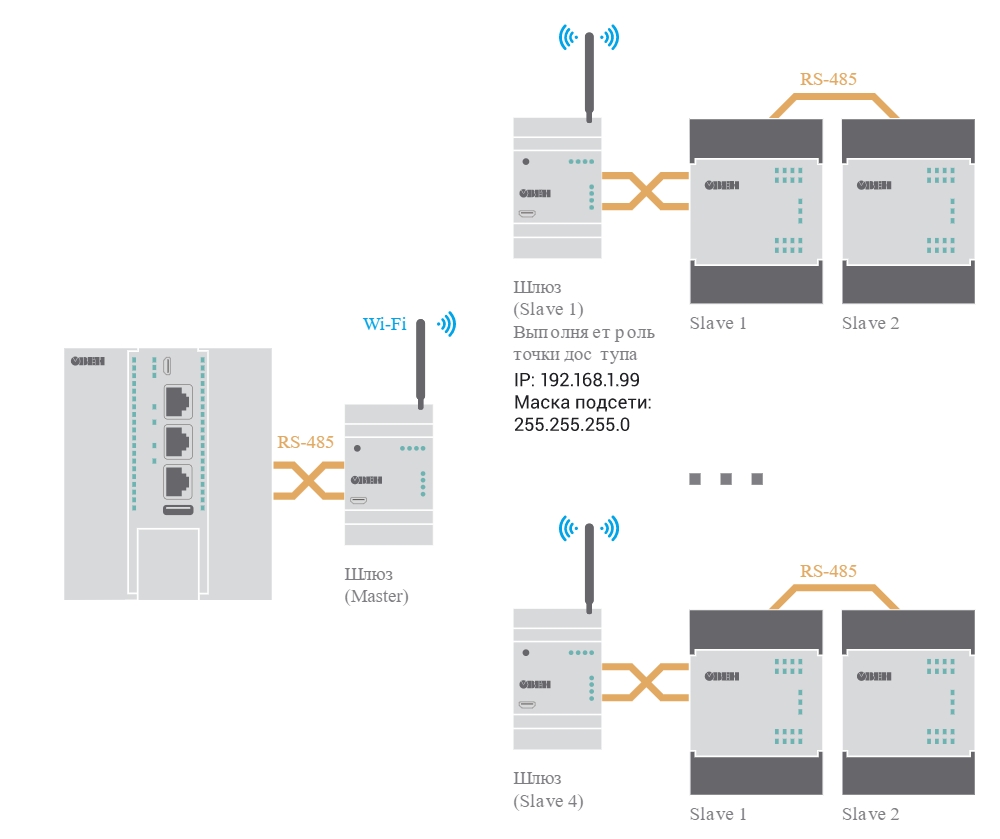

ОВЕН МКОН — преобразователь протокола Modbus a111674-8.jpgПример 1 (Master в сети Ethernet – Slave в сети RS-485)ОВЕН МКОН — преобразователь протокола Modbus a111674-9.jpgПример 2 (Master в сети Wi-Fi – Slave в сети RS-485)ОВЕН МКОН — преобразователь протокола Modbus a111674-10.jpgПример 3 (Master в сети RS-485 – Slave в сети Ethernet)ОВЕН МКОН — преобразователь протокола Modbus a111674-11.jpgПример 4 (Master в сети RS-485 – Slave в сети Wi-Fi)ОВЕН МКОН — преобразователь протокола Modbus a111674-12.jpgПример 5

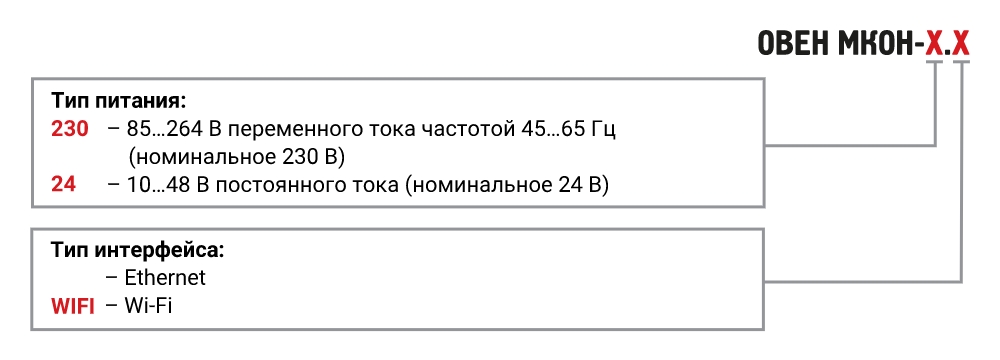

Модификации

ОВЕН МКОН — преобразователь протокола Modbus a111674-13.jpg

Документация и ПО

Документация
webРуководство по эксплуатации МКОН pdf 1.19 MB
Руководство по эксплуатации (краткое) МКОН pdf 246.74 kB
Отчет о тестировании pdf 623.88 kB
webРуководство по эксплуатации МКОН-WIFI pdf 3.3 MB
Руководство по эксплуатации (краткое) МКОН-WIFI pdf 763.48 kB
Сертификаты
Декларация о соответствии на МКОН (24В) 24 В zip 184.48 kB
Декларация о соответствии на МКОН (230В) 230В zip 184.83 kB
Декларация о соответствии на МКОН-Х.WiFi zip 1.17 MB
ПО
ОВЕН Конфигуратор v1.24.116.0 zip 77.16 MB
Встроенное ПО для МКОН (мастер прошивок) v 1.23 zip 533.66 kB
Встроенное ПО для МКОН-WIFI (для обновления через WEB-интерфейс или конфигуратор) v 1.23 zip 0.99 MB

Комплектация

  • Прибор
  • Паспорт и Гарантийный талон
  • Краткое руководство

ЦЕНЫ НА ПРОДУКЦИЮ

НаименованиеЦена, руб.Склад
Шлюз сетевой МКОН-24

mdl: МКОН-24

12,322.00-
Шлюз сетевой МКОН-230.WiFi

mdl: МКОН-230.WIFI

14,152.00-
Шлюз сетевой МКОН-230

mdl: МКОН-230

12,322.00-
Шлюз сетевой МКОН-24.WiFi

mdl: МКОН-24.WIFI

14,152.00-
