ОВЕН АС6-М — преобразователь интерфейсов (модем) HART-USB для связи датчика с персональным компьютером

Преобразователь интерфейсов ОВЕН АС6 предназначен для связи персонального компьютера или системных средств АСУТП с любыми интеллектуальными устройствами (преобразователями давления, температуры, расхода и т.д.), поддерживающими НАRТ-протокол.

Особенности

• Компактный корпус 27×72,5×26 мм
• Автоматическое определение направления передачи данных
• Съёмные клеммники
• Встроенный резистор 250 Ом
• Современный разъём USB Type-C
• Обеспечивает высокую надежность приема/передачи данных
• Обслуживает до 15 устройств, подсоединенных к одной линии
• Питание от USB-порта персонального компьютера
• Обеспечивает возможность настройки подключенных HART-устройств из любой точки токовой цепи

Поддерживаемые операционные системы

• Windows XP/Server 2003/Vista/7/8/8.1/10
• Mac OS X
• Linux 2.6.x/3.x.x

Конструкция

Конструктивно преобразователь выполнен в моноблочном din-реечном исполнении. Подсоединение преобразователя к компьютеру осуществляется с помощью USB-кабеля, поставляемого в комплекте. К токовой петле интеллектуального датчика преобразователь подсоединяется при помощи любого 2-жильного кабеля. Полярность подключения проводников значения не имеет.

Технические характеристики

Наименование	Значение
Интерфейс HART
Стандарт интерфейса	BELL 202
Номинальное значение несущих частот синусоидальной формы	1200 ±12 Гц2200 ±12 Гц
Входной импеданс модема, не менее	5000 Ом
Максимальное постоянное напряжение питания в цепи HART-сигнала	42 В
Номинал встроенного шунта	250 Ом
Интерфейс USB
Стандарт интерфейса	USB 2.0
Типа разъёма	USB type-C
Длина кабеля, не более	2 м
Питание
Постоянное напряжение (на шине USB)	4,75…5,25 В
Потребляемая мощность (от шины USB), не более	0,5 Вт
Электрическая прочность изоляции между интерфейсами USB и HART	1500 В
Электрическое сопротивление изоляции в нормальных условиях, не менее	20 МОм
Конструкция
Габаритные размеры корпуса	(27×72,5×26) ±1
Степень защиты корпуса ГОСТ 14254096	IP20
Масса, не более	0,05 кг
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, не менее	100 000 ч
Условия эксплуатации
Рабочие условия	Закрытые взрывобезопасные помещения без агрессивных паров и газов
Температура окружающего воздуха	От -40 до +70 °С
Относительная влажность, без концентрации влаги	От 10 до 95 %

Габаритные размеры

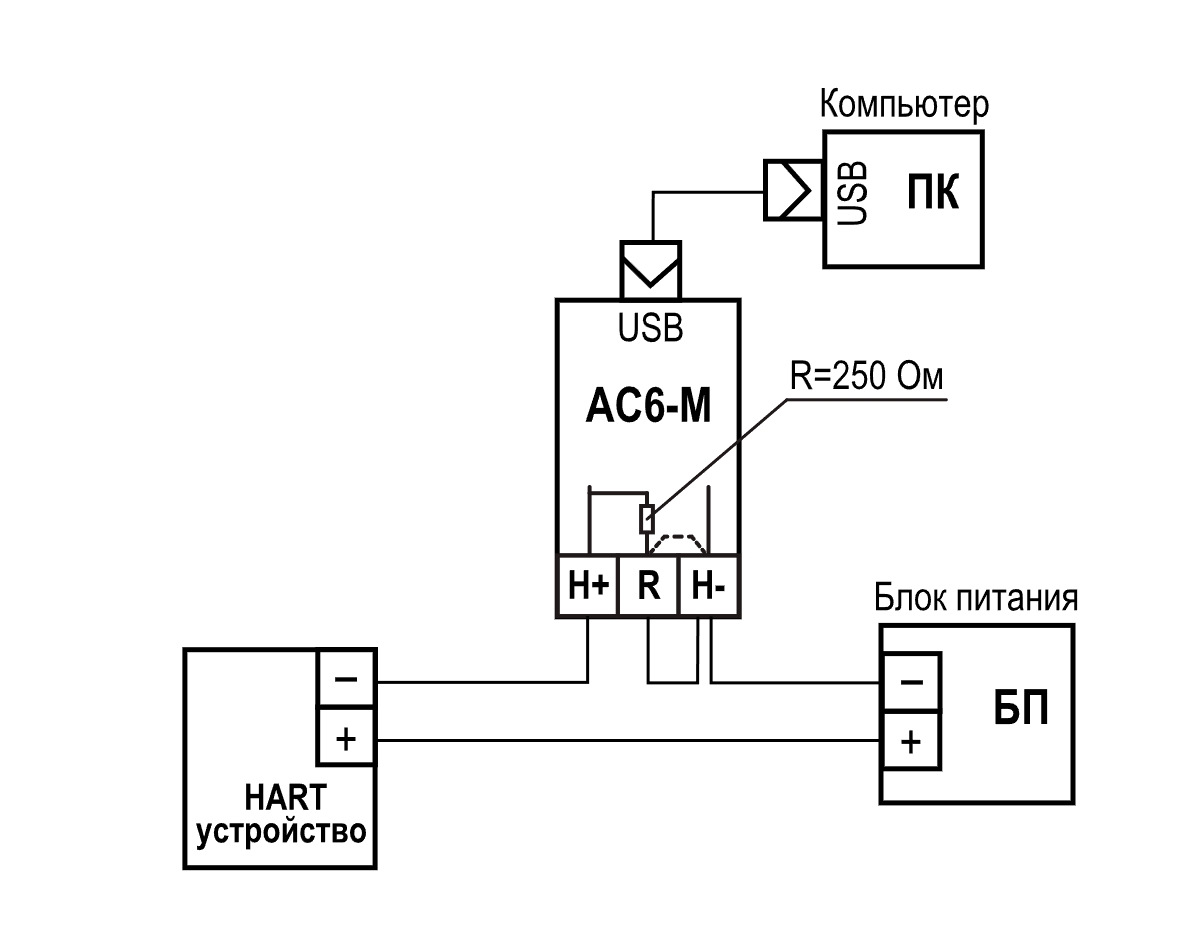

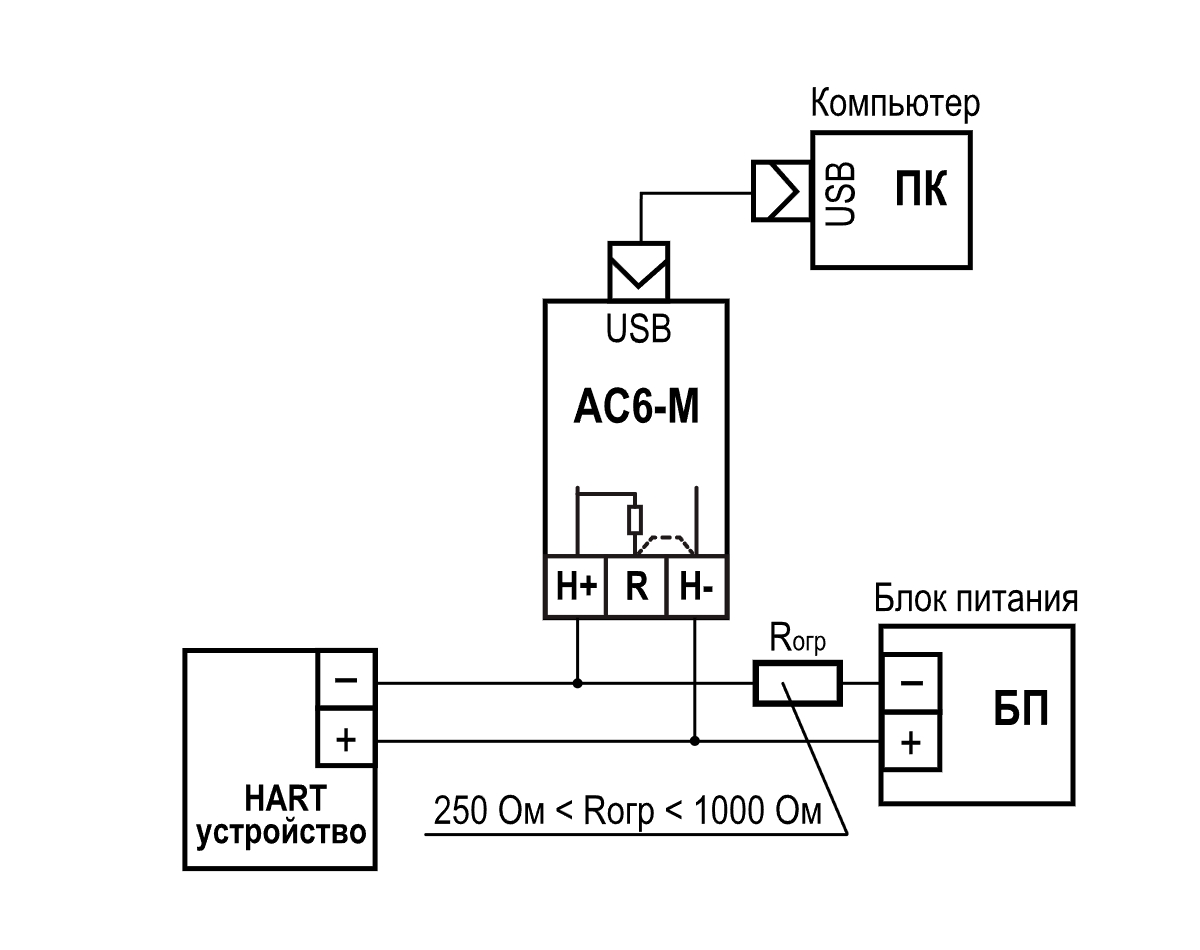

Схемы подключения
