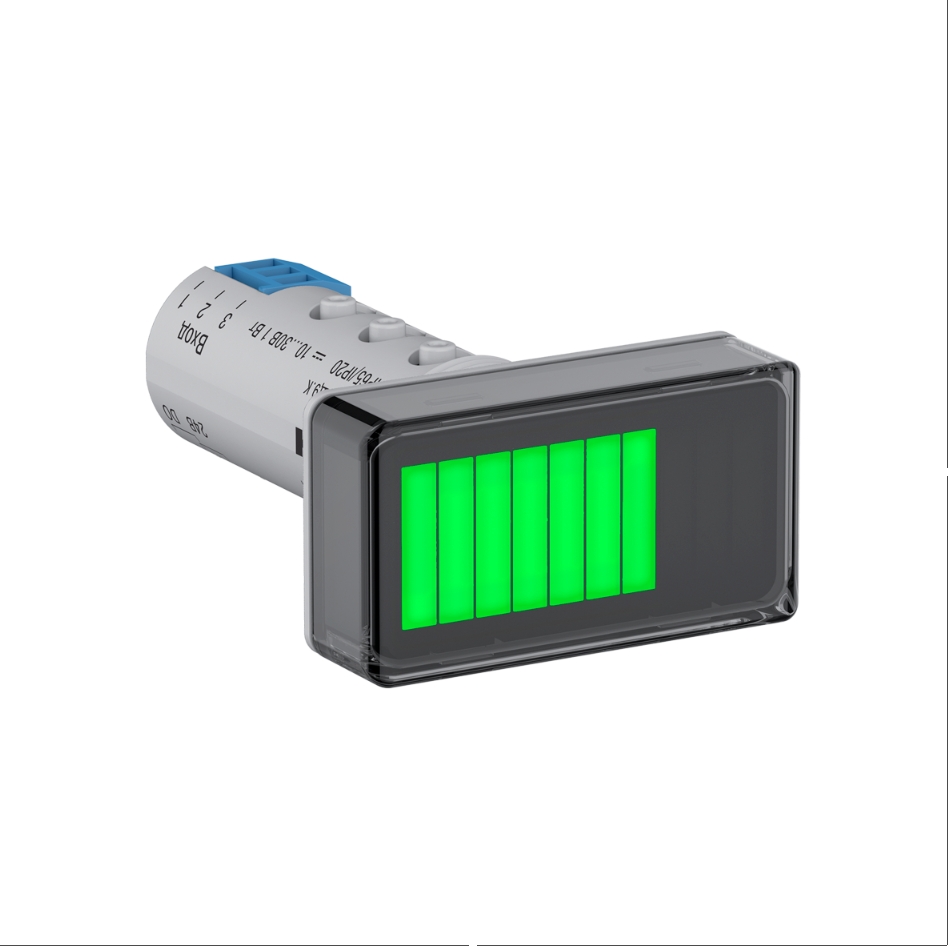

Функциональные возможности приборов ИТП
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
- Возможность настройки трехцветной зоны сигнализации.
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
- Выходное устройство для сигнализации или управления 200 мА 42 В.
- Питание от внешнего источника постоянного напряжения 10...30 В.
- Настройка при помощи USB через программуOwenConfigurator.
- Засветка сегментов желтым, зеленым или красным цветом в зависимости от текущей измеренной величины.

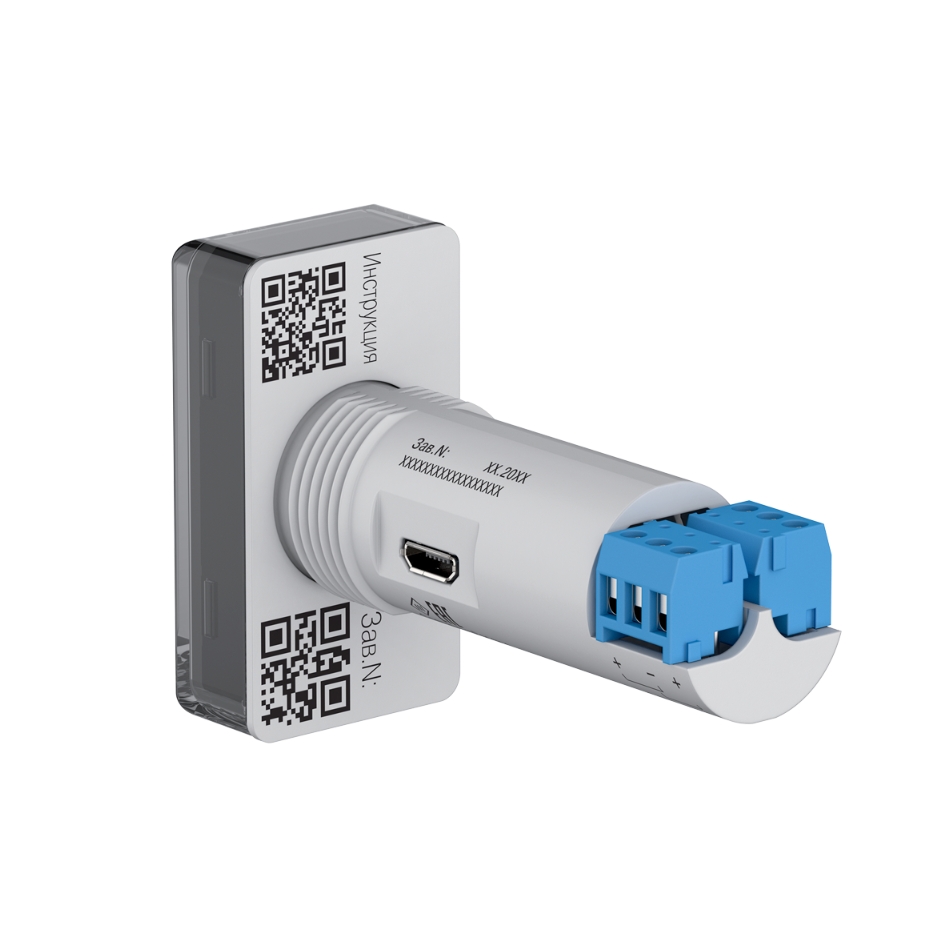

Конструктивные особенности:
- Крепление в отверстие 22 мм.
- Съемные винтовые клеммы с отверткой в комплекте.
- Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
- Гарантийный срок эксплуатации: 2 года.
- Степень защиты корпуса IP65** со стороны лицевой панели.
Работа индикации
Настройки, связанные с цветом отображения и границами смен индикации, доступны только через программу Owen Configurator при подключении ИТП-15 по USB!Типовые применения с качественным отображением параметра и сменой цвета от нормального уровня сигнала (зеленый) до предупредительного (желтый) и критического (красный) связаны с условиями:- Уменьшение сигнала до аварийного значения.
- Увеличение сигнала до аварийного значения.
- Отклонения от нормального уровня в сторону критического уменьшения или критического увеличения.

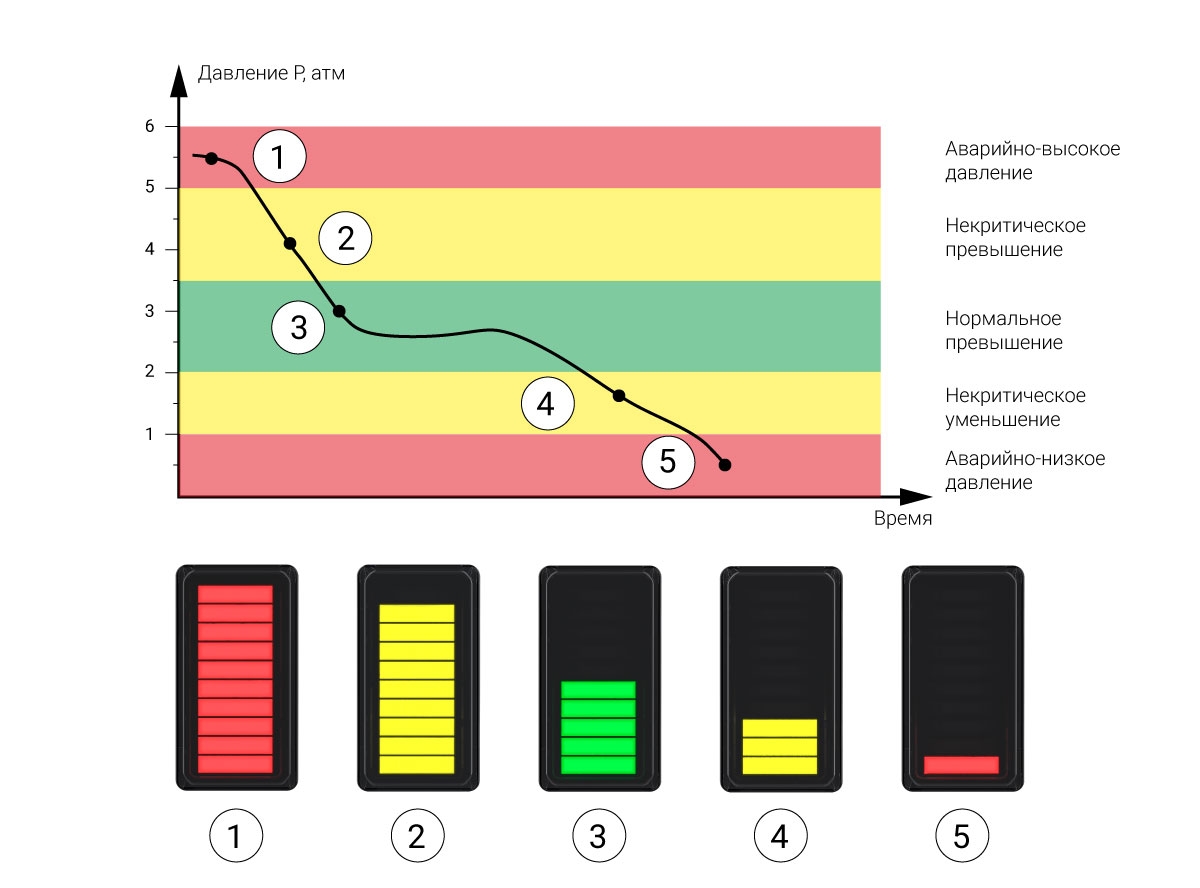

- Рассмотрим пример работы индикатора ИТП-15 и цветовой сигнализации при отклонении давления от нормального уровня. Определено пять состояний: нормальное давление, некритическое отклонение и аварийное давление. Для каждого состояния свой цвет индикатора
.
Настройка индикатора ИТП-15 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Важное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы
.
Технические характеристики
Наименование ИТП-15 Питание Напряжение питания 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт Характеристики входных сигналов Количество каналов измерения 1 Тип входного сигнала - Ток 0...5 мА, 0(4)…20 мА
- Напряжение 0(2)…10 В
- ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н
- ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более 100 кОм Время опроса входа, не более 1,0 с Метрологические характеристики Пределы допускаемой основной приведенной погрешности измерений, не более: ТС, сигналы напряжения и силы постоянного тока ±0,25 % ТП, пирометры ±0,5 % Характеристики выходных сигналов Количество выходных устройств 1 Типы выходных устройств Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА
- максимальное напряжение постоянного тока 42 В
Конструктивные исполнения Габаритные размеры Щитовой Щ9: 26×48×72 мм Условия эксплуатации Диапазон рабочих температур -40…+60 ⁰С Относительная влажность воздуха Не более 80 %, при +35 °С и более низких температурах без конденсации влаги Атмосферное давление От 84 до 106,7 кПа Устойчивость к механическим воздействиям Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 Устойчивость к электромагнитным воздействиям Соответствует ГОСТ 30804.6.1-2013 Характеристики надежности Степень защиты корпуса: – щитовой Щ9 (со стороны лицевой панели) IP65** – щитовой Щ9 (со стороны клемм) IP20 Средняя наработка на отказ 100000 ч Средний срок службы 12 лет Характеристики измерительных датчиков
Примечание.Условное обозначение датчика Диапазон измерений, °С Термопреобразователи сопротивления по ГОСТ 6651-2009 50/100/500/1000П (α=0,00391 °С1) -200…+850 50/100/500/1000М (α=0,00428 °С1) -180 …+200 50/100/500/1000Cu (α)=0,00426 °С1) -50 …+200 50/100/500/1000Pt (α=0,00385 °С1) -200…+850 100/500/1000Ni (α=0,00617 °С1) -60…+180 Пирометры сумм. излучения по ГОСТ 10627-71 РК-15 +400…+1500 РК-20 +600…+2000 РС-20 +900…+2000 РС-25 +1200…+2500 Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 TХК (L) -200...+800 TХА (К) -200…+1300 TЖК (J) -200…+1200 TНН (N) -200…+1300 TМК (Т) -200…+400 TПП (S) 0…+1750 TПП (R) 0…+1750 TПР (В) +200…+1800 TВР (А-1) 0…+2500 TВР (А-2) 0…+1800 TВР (А-3) 0…+1800 Термоэлектрические преобразователи по DIN 43710 TypeL -200…+900
1)α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.** - подтверждено испытаниями в независимой аккредитованной лаборатории,см протокол 05-24-ДСФункциональная схема прибора

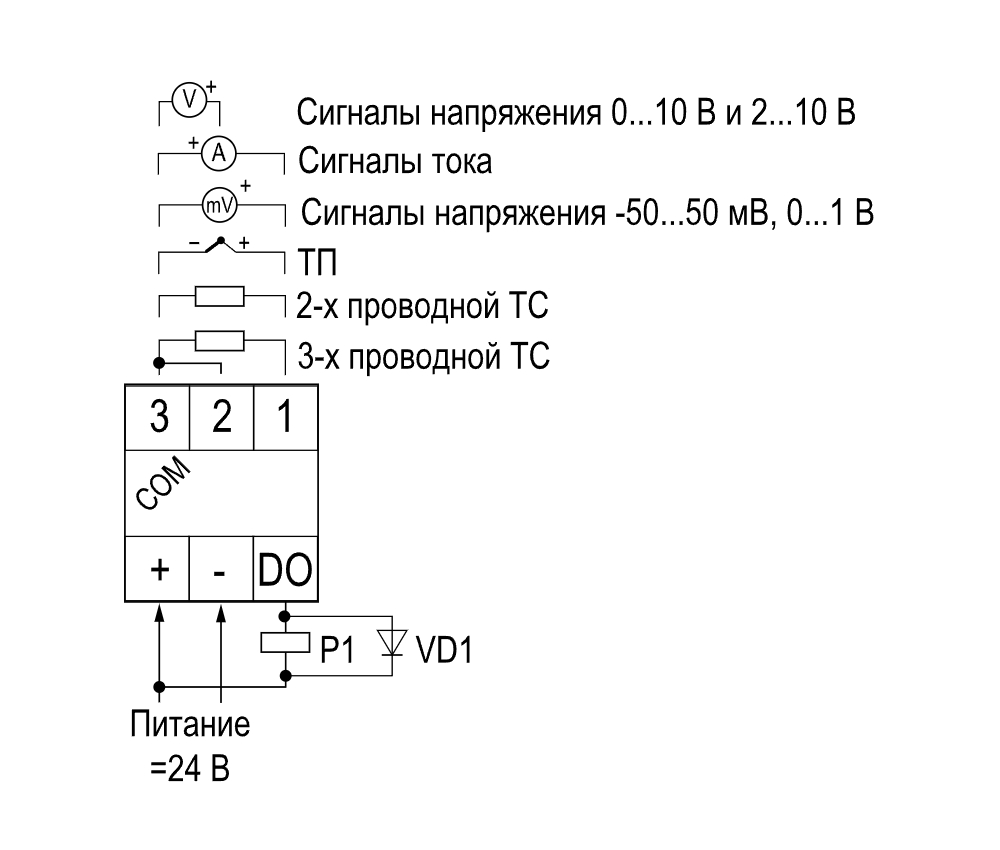

Схема подключения
Документация и ПО
Документация Руководство по эксплуатации ИТП-15 pdf 1.99 MB Протокол испытаний корпуса Щ9 на IP65 pdf 4.37 MB Сертификаты Декларация о соответствии на ИТП-15 zip 0.95 MB Декларация о соответствии на ИТП-15 2024 zip 42.75 kB Комплектация
- Прибор ИТП-15
- Крепежная гайка
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Шаблон наклейка для монтажа
- Комплект клеммников и отвертка
- Уплотнитель
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Индикатор уровня аналоговых сигналов диаграммный ИТП-15.Щ9.К mdl: ИТП-15.Щ9.К | 5,978.00 | - |
