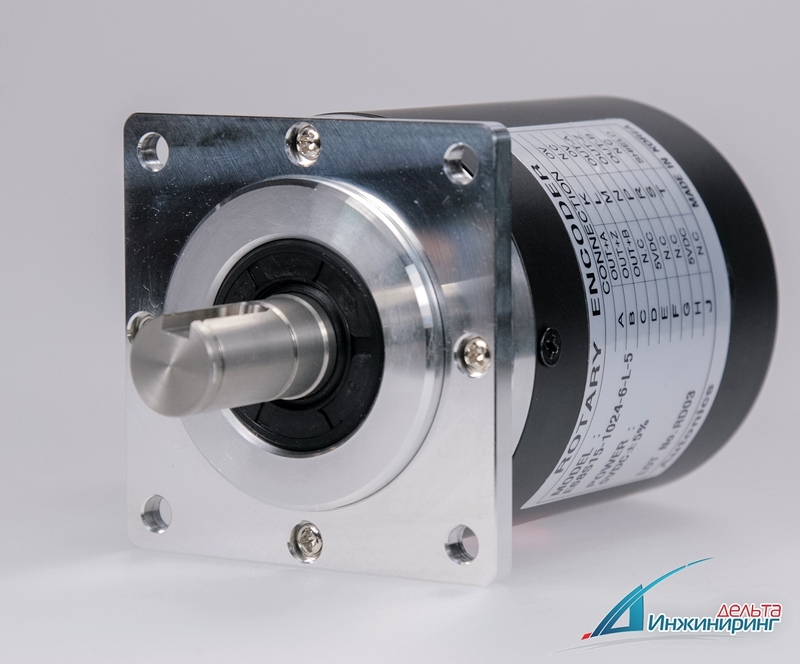

Autonics серия E68S — Инкрементальный энкодер с выступающим валом

Инкрементальные датчики углового перемещения серии E68S характеризуются разъемом на корпусе и диаметром вала 15 мм. Они обладают высоким быстродействием — 180 кГц; а благодаря повышенной максимальной нагрузке на вал (10 кгс) приборы этой серии подходят для широкого спектра применений, включая обрабатывающее оборудование.

Инкрементальный энкодер с выступающим валом, диаметр корпуса 68 мм

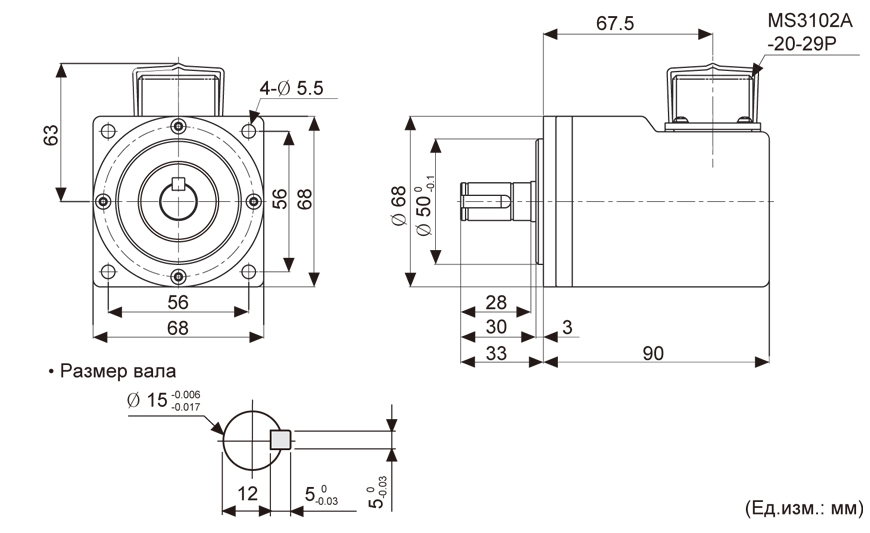

• Диаметр корпуса ø68 мм, диаметр вала ø15 мм.
• Высокая частота работы: 180 кГц.
• С разъемом на корпусе
• Предназначены для использования в станкостроении.
• Класс защиты IP64 (защита от водяных брызг, маслостойкость).
• Высокие максимально допустимые нагрузки на вал (до 10 кгс)

Позиция			Инкрементальный датчик углового перемещения диаметром ø68 мм со сплошным валом.

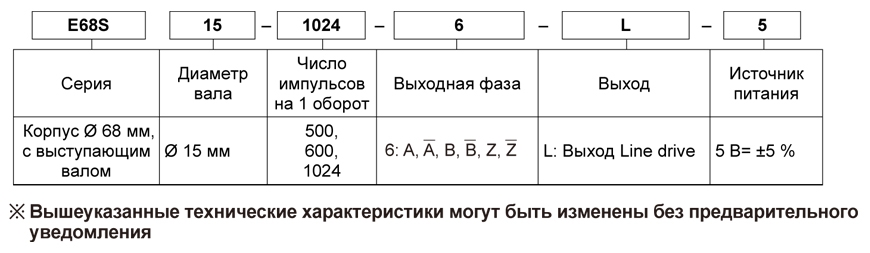

Разрешение (P/R) ※1			500, 600, 1024
Электрические характеристики	Фаза выходного сигнала		Фаза A, B, Z (выход Line Drive : фазы A, A(bar), B, B(bar), Z, Z(bar) )
	Разность фаз выхода		Разность фаз между A и B : T/4 ± T/8 (T=1 цикл фазы A)
	Управляющий выход		• Низкий - Ток нагрузки : макс. 20 мА, Остаточное напряжение: макс. 0.5В
			• Высокий - Ток нагрузки: макс. -20 мА, Выходное напряжение: мин. 2.5В пост. Тока
	Время отклика (подъем/спад)		Макс. 0.5 мкс (Кабель: 1м, I Сток=Макс. 20мА)
	Электропитание		• 5В пост. тока ± 5% (колебания P-P: макс. 5%)
	Макс. частота ответа		180 кГц
	Потребление тока		Макс. 50 мА (отсоединение нагрузки)
	Сопротивление изоляции		Мин. 100 МОм (мегаомметр 500В пост. тока между всеми клеммами и корпусом)
	Электрическая прочность диэлектрика		750В пер. тока 50/60Гц на 1 мин (между всеми клеммами и корпусом)

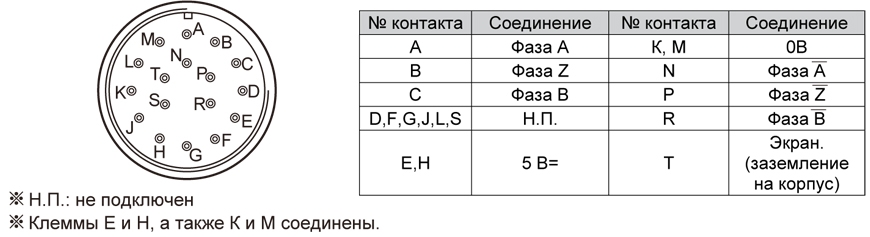

	Соединение		Кабель с соединителем (MS3102A20-29P)
Механические	Пусковой крутящий момент		1.5кгс·см (0.15 Н·м)
характеристики	Нагрузка на вал		Радиальный: 20 кгс, Осевой: 10 кгс
	Макс. допустимые обороты ※2		6500 об./мин
Вибрация			амплитуда 1.5мм или 300м/с2 при частоте от 10 до 55Гц(на 1 мин.) для каждого из направлений X, Y, Z на 2 часа
Удар			примерно макс. 50G
Окружающая среда		Окр. Температура	От -10 до 70°C, хранение: от -25 до 85°C
		Окр. Влажность	ОВ от 35 до 85%, хранение: ОВ от 35 до 90%
Защита			IP65 (стандарт МЭК)
Масса единицы			Ок. 550г

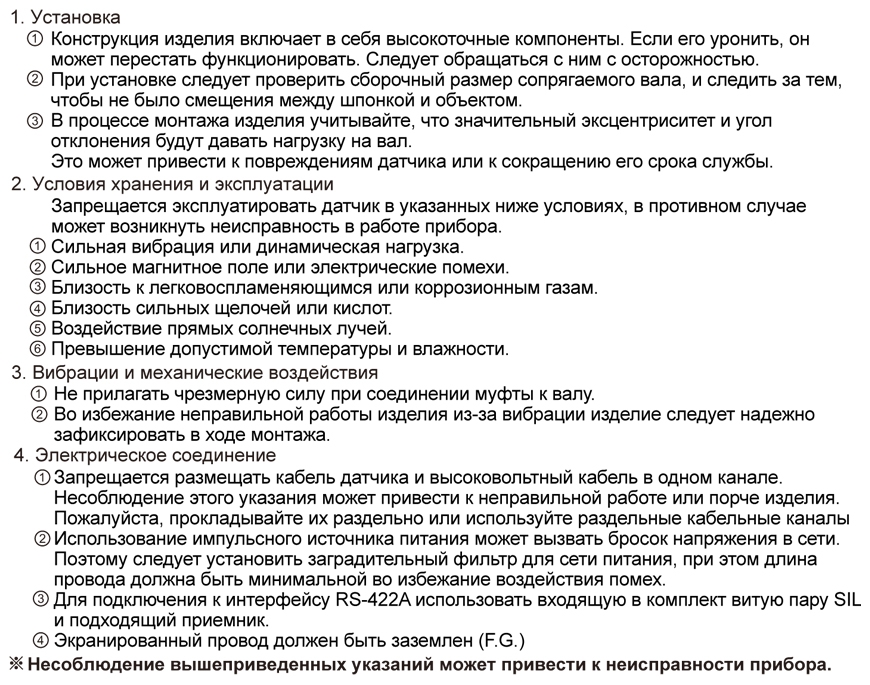

※1: Количество импульсов, тип выхода, не указанные в разделе "Разрешение", доступны под заказ.
※2: Убедитесь, что максимальные частота вращения не допускает превышения максимальной выходной частоты при заданном разрешении энкодера.
[Макс. Частота вращения (об./мин) = Макс. частота отклика / Разрешение х 60 сек]
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.

Технические характеристики
