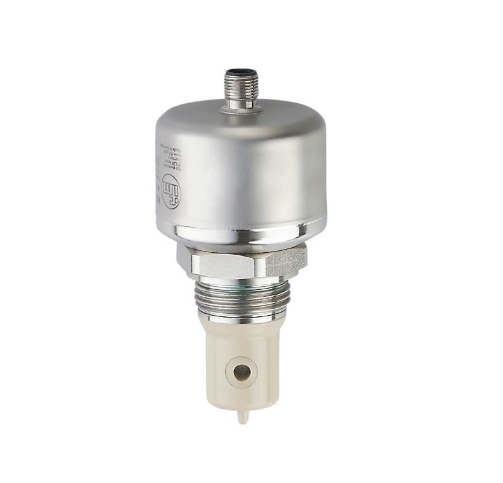

IFM LDL200 — Датчик проводимости

Области применения:
• Пищевая промышленность и гигиеническая среда
• Электропроводящая среда (напр. вода, молоко, жидкости CIP)
Примеры применения:
• Обнаружение процессов полоскания в технологической системе
• Мониторинг продукта
• Обнаружение изменения среды
• Разделение фазы
• Применение в процессах очистки CIP

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Характеристики
Количество входов и выходов	Количество аналоговых выходов: 1
Подключение к процессу	G 1 внешняя резьба Aseptoflex Vario
Приложение
Среда	Электропроводящие жидкости
Примечание к среде	Вода молоко CIP-жидкости
Запрещается использовать для	См. инструкцию по эксплуатации, глава "Применение в соответствии с назначением"
Температура измеряемой среды [°C]	-25...100; (< 1 h: 150)
Давление в резервуаре [bar]	-1...16
Электронные данные
Рабочее напряжение [V]	18...30 DC
Потребление тока [mA]	< 70
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	2
Входы/выходы
Количество входов и выходов	Количество аналоговых выходов: 1
Выходы
Общее количество выходов	1
Выходной сигнал	аналоговый сигнал; IO-Link
Функция выходного сигнала	Аналоговый выход; масштабируемый; по выбору электропроводность / температура
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4...20
Наиб.нагрузка [Ω]	500
Диапазон измерения/настройки
Измерение проводимости
Диапазон измерения [µS/cm]	100...1000000
Измерение температуры
Диапазон измерения [°C]	-25...150
Точность/ погрешность
Отклонение от характеристики [% диапазона]	0,1 (BFSL)
Измерение проводимости
Точность (в диапазоне измерения)	2 % MW ± 25 µS/cm
Разрешение [µS/cm]	1
Дрейф [%/K]	0,1 %/K MW ± 25 µS/cm
Повторяемость	1 % MW ± 25 µS/cm
Долговременная стабильность	0,5 % MW ± 25 µS/cm
Измерение температуры
Точность [K]	20...50 °C: < ± 0,2 K; -25...150 °C: < ± 1,5 K
Повторяемость [K]	0,2
Разрешение [K]	0,1
Время реакции
Измерение проводимости
Время отклика [s]	< 1; (T09; Демпфирование = 1)
Измерение температуры
Время отклика [s]	< 40; (T09)
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
IO-Link ID прибора	0x00039A / 922
Профили	Measuring Sensor, Identification and Diagnosis
SIO режим	нет
Нужный тип порта	A
Аналоговые рабочие данные	1
Миним.время рабочего цикла [ms]	5,6
Условия эксплуатации
Температура окружающей среды [°C]	-40...60
Температура хранения [°C]	-40...85
Степень защиты	IP 68; IP 69K; (IP 68: 7 дней / 3м глубина воды / 0,3 bаr)
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 г (10...2000 Hz)
MTTF [годы]	129
Механические данные
Вес [g]	580,5
Материал	нерж. сталь (1.4404 / 316L); PEEK; PEI; FKM
Материалы корпуса в контакте с изм. средой	PEEK
Подключение к процессу	G 1 внешняя резьба Aseptoflex Vario
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12 (EN 61067-2-101); Контакты: позолоченый

Руководство по эксплуатации LDL200.pdf
