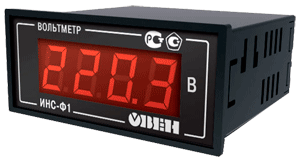

ОВЕН ИНС-Ф1 — Вольтметр однофазной сети

Вольтметр ИНС-Ф1 позволяет измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства

• Высокая точность измерений. Погрешность измерений составляет не более 0,1%
• Широкий диапазон температур эксплуатации: от -20 до +50оС
• Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
• Большой срок службы. Срок службы не менее 10-ти лет
• Внесены в Государственный реестр средств измерений*
• Минимальные габариты
• Высокая скорость измерения. Время опроса не более 1 сек
• Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

Руководство пользователя

Основные функции

ИНС-Ф1

Измерение и отображение на индикаторе напряжения в сети

ИТС-Ф1

Измерение и отображение на индикаторе тока в сети

Выбор номинальной частоты сети (50 Гц или 60 Гц);

ИМС-Ф1

Измерение напряжения в сети (U, В)

Измерение тока в сети (I, А)

Измерение полной мощности (P, Вт)

Измерение активной мощности (S, ВА)

Измерение частоты питающей сети (F, Гц)

Измерение коэффициента мощности (COS φ)

Отображение измеренных величин на 3-х индикаторах: на 1-м напряжение; на 2-м ток; на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).

Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу

Основные технические характеристики

Наименование	ИНС-Ф1	ИТС-Ф1	ИМС-Ф1
Напряжение питания: напряжение, В частота, Гц
	90...264
	47...63
Потребляемая мощность, ВА, не более	4
Количество входов	1	1	2
Диапазоны входных сигналов	значение
Напряжение
ИНС-Ф1, ИМС-Ф1	~5... 400 В	-	~40... 400 В
Ток	-	~0,02...5 А	~0,02...5 А
Полная мощность (P)	-	-	0,08 ÷ 2,0 кВт
Активная мощность (S)	-	-	0,08 ÷ 2,0 кВА
Частота питающей сети (F)	-	-	20 ÷ 65 Гц
Коэффициент мощности (COS ?)	-	-	-1...+1
Основная погрешность измерений	0,25%
Время опроса входа, с, не более	1
Степень защиты корпуса	IP54
Габаритные размеры прибора	76х34х70 мм		96х96х65 мм
Тип корпуса	Щ3		Щ1
Средний срок службы, лет не менее	10
