ОВЕН КМС-Ф1 — Контроллер параметров сети

•

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.

Основные функции прибора.

• вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
• отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
• конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
• передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
• взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
• возможность ручного управления ВУ;
• индикация аварийной ситуации
• вход прибора имеет канал измерения напряжения и канал измерения тока.

Технические характеристики

Наименование	Значение
Напряжение питания	от 90 до 264 В переменного тока(номинальное значение 220)частотой от 47 до 63 Гц(номинальные значения 50 и 60 Гц)
Потребляемая мощность, ВА, не более	10
Время измерения параметров, с, не более	1
Количество каналов измерения	2
Сопротивление канала измерения напряжения, не менее	500 кОм
Сопротивление канала измерения тока, не более	0,02 Ом
Интерфейс связи с мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485,не более	32
Максимальная скорость обмена по RS-485, бит/с	115200
Протоколы связи, используемые для передачи информации	ModBus-RTU; ModBus-ASCII;OWEN
Дополнительное оборудование	Часы реального времени (погрешность хода – не более 5 с/сутки), встроенный источник выдачи звукового сигнала
Время установления рабочего режима прибора, мин, не более	5
Габаритные размеры прибора, мм	96,0×48,0×100,0
Масса прибора, кг, не более	0,25
Степень защиты корпуса	IP54 со стороны передней панели, IP00 со стороны клеммной колодки
Средний срок службы, лет	10
Средняя наработка на отказ, часов	50000
Гарантийный срок	24 месяца
Условия эксплуатации
Температура окружающего воздуха	0...+55 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	Не более 80 %

Характеристики ВУ

Наименование ВУ (обозначение типа)	Значение
Максимальный ток нагрузки	5 А
Максимальное напряжение нагрузки переменного тока, не менее	250 В 50 Гц и cosj >0,4
Максимальное напряжение нагрузки постоянного тока, не менее	30 В
Максимальный ток нагрузки, не менее	400 мА
Максимальное напряжение, не менее	60 В постоянного тока
Оптопара симисторная(С)	В режиме управления внешним симистором:
	ток, при длительности импульса не более 2 мси частоте (50±1) Гц, не менее 400 мА
	действующее напряжение, не менее 250 В, 50 Гц
	В режиме коммутации нагрузки:
	ток нагрузки, не менее 40 мА
	действующее напряжение, не менее 250 В, 50 Гц
Выход для управления внешним твердотельным реле(Т)	Выходное напряжение холостого хода(6 ±0,5) В постоянного тока
	Выходное напряжение на нагрузке 250 Ом,не менее(3,3…4,9) В постоянного тока
	Ток короткого замыкания
Выходной сигнал постоянного тока	от 4 до 20 мА
Сопротивление нагрузки	от 0 до 1300 Ом
Номинальное сопротивление нагрузки	700 Ом
Напряжение питания ЦАП	от 10 до 36 В
Номинальное напряжение питания ЦАП	(24,0+3,0) В
Выходной сигнал постоянного напряжения	от 0 до 10 В
Сопротивление нагрузки, не менее	5 кОм
Напряжение питания ЦАП	от 15 до 36 В
Номинальное напряжение питания ЦАП	(24,0±3,0) В

Характеристики измеряемых и вычисляемых параметров

Параметр	Диапазон		Основнаяпогрешностьизмерений, %
	Прямое подключение	Подключение с использованием трансформаторов
Переменное напряжение, В	от 40 до 400	от 40× до 4×106	±0,5
Переменный ток, А	от 0,02 до 5	от 2×10-2до 5×105	±0,5
Активная мощность (P, Ватт)	от 20 до 2000	от 20 до 2×107	±1,0
Реактивная мощность, вар	от 20 до 2000	от 20 до 2×107	±1,0
Полная мощность (S, ВА)	от 20 до 2000	от 20 до 2×107	±1,0
Частота, Гц	от 45,00 до 65,00	от 45,00 до 65,00	±0,5
Коэффициент мощности (cosφ)	от 0 до 1,000	от 0 до 1,000	±2,0 *
Активная энергия, кВт/ч	от 0 до 4 ×106	от 0 до 4 ×1012	±0,5
Реактивная энергия, кВАр/ч	от 0 до 4 ×106	от 0 до 4 ×1012	±0,5
Полная энергия, кВА/ч	от 0 до 4 ×106	–	±0,5
* – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт (Вар, ВА) значение основной погрешности измерения не более 5%.

Модификации

Габаритные размеры

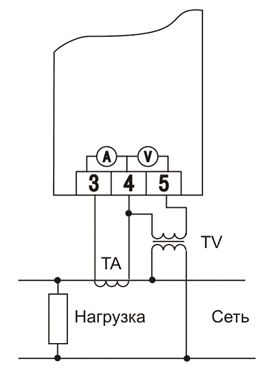

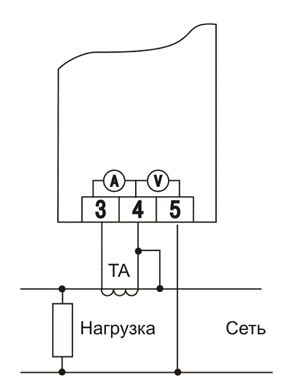

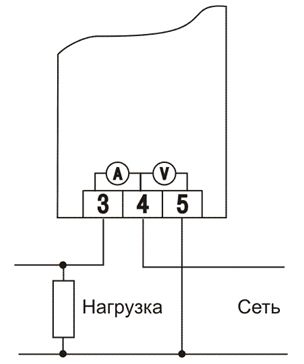

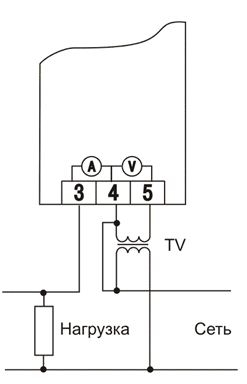

Схема подключения

Схема расположения контактов на приборе

Схемы подключения различных исполнений ВУ1

Документация

Документация
webРуководство по эксплуатации КМС-Ф1		pdf	3.07 MB
Руководство по эксплуатации (краткое) КМС-Ф1		pdf	1.33 MB
Сертификаты
Декларация о соответствии на КМС-Ф1		zip	0.99 MB
Сертификат средств измерений КМС-Ф1	Беларусь	zip	182.13 kB
Сертификат средств измерений КМС-Ф1	Россия. 52013-12	zip	254.24 kB
Сертификат средств измерений КМС-Ф1	Казахстан	zip	208.24 kB
Описание типа СИ КМС-Ф1		pdf	1.61 MB

Комплектность

• Прибор КМС-Ф1
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)
• Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
