ОВЕН ИНС-Ф1, ИТС-Ф1, ИМС-Ф1 — Измерители параметров электрической сети

•

Благодаря контролю напряжения и тока в питающих линиях можно вовремя заметить неисправность и продлить срок службы оборудования.В настоящее время линейка сетевых измерителей представлена тремя приборами:

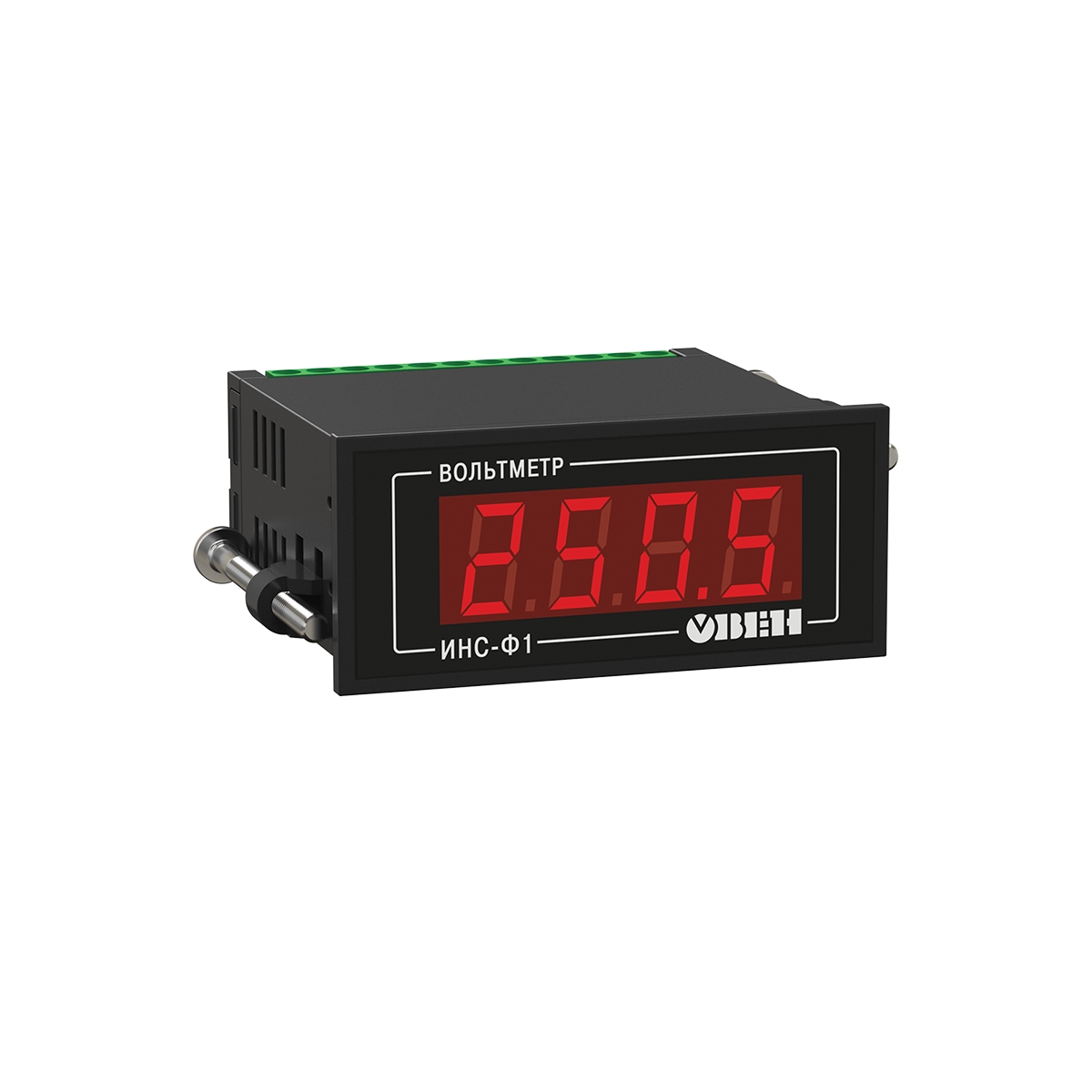

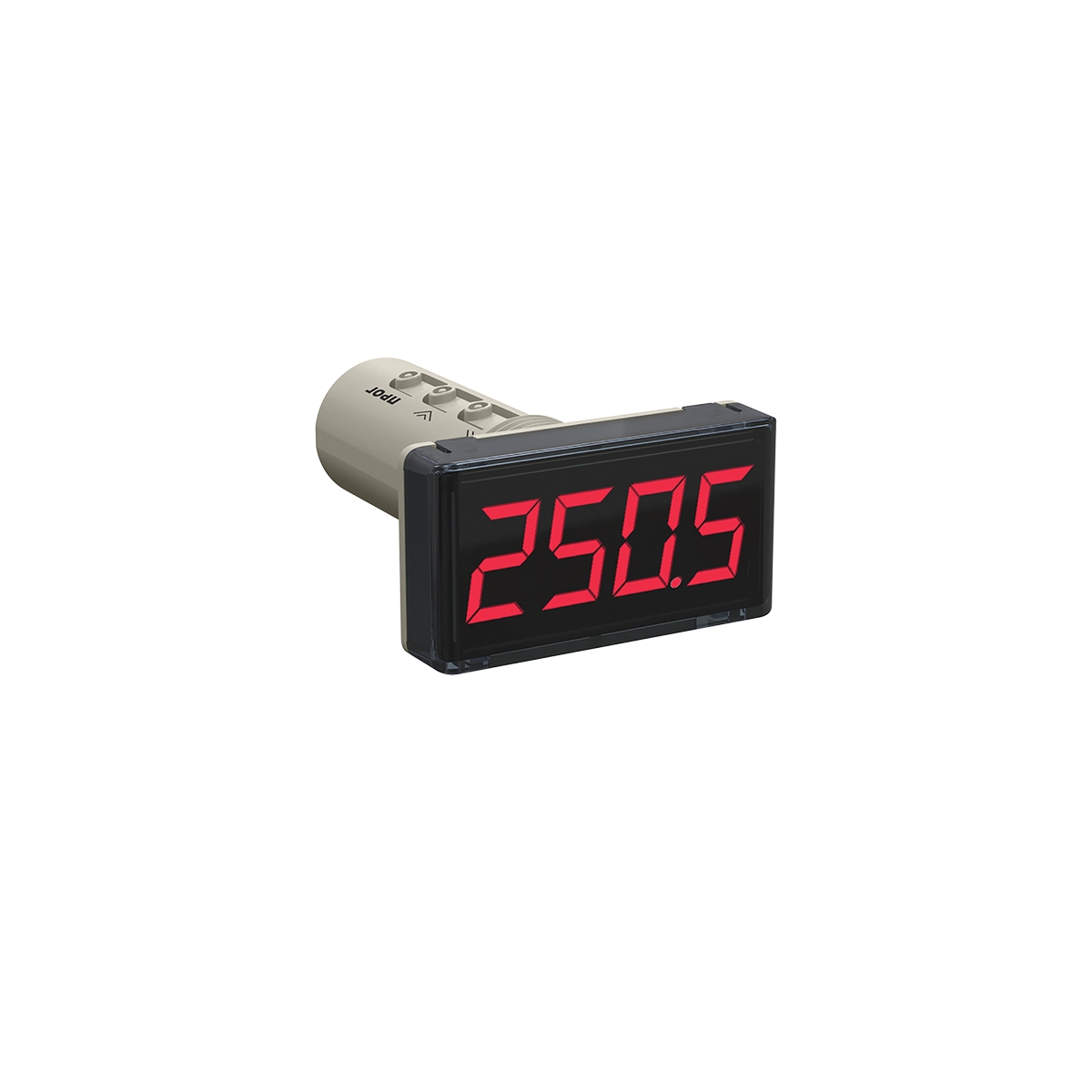

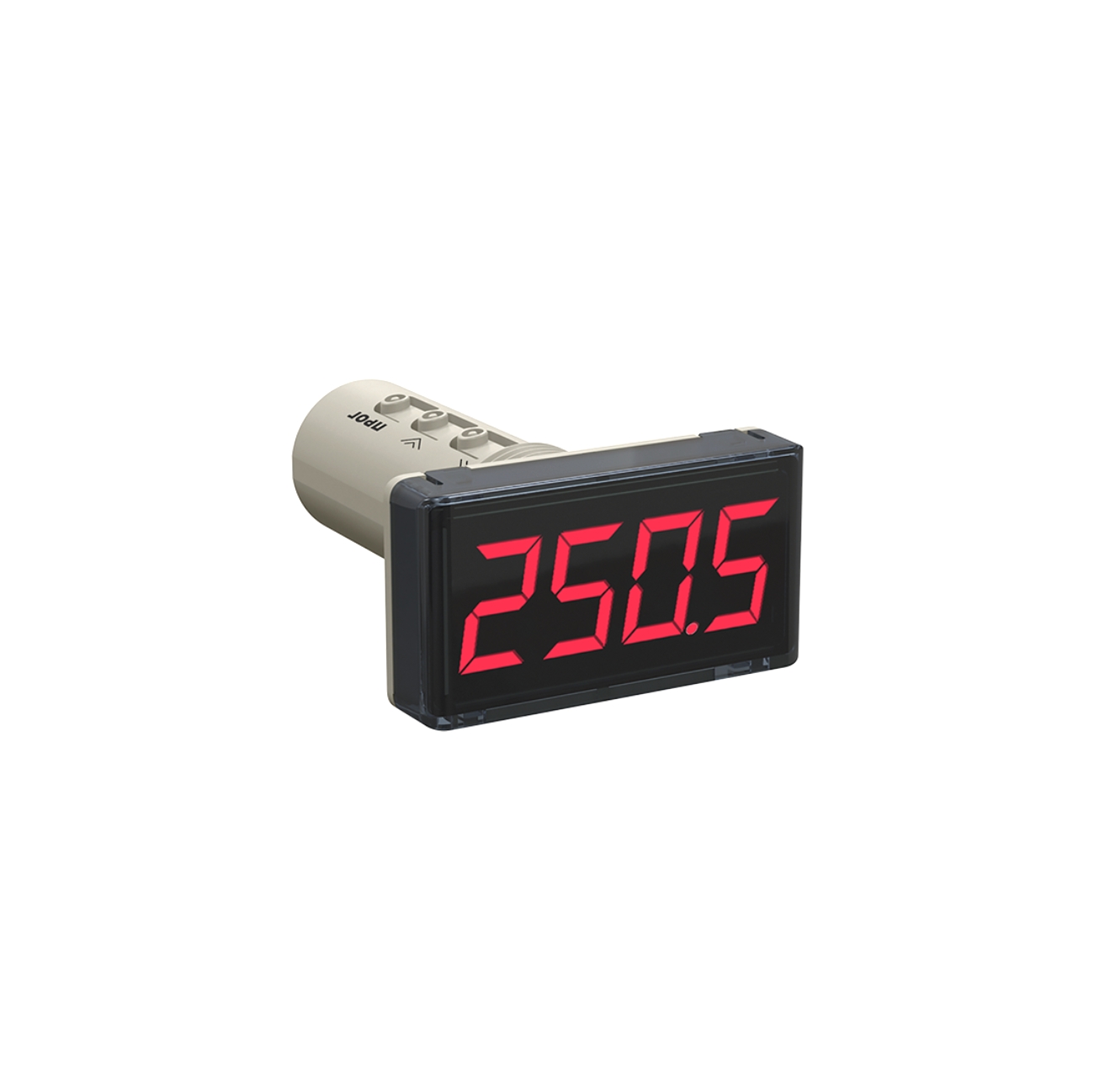

• «Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9»

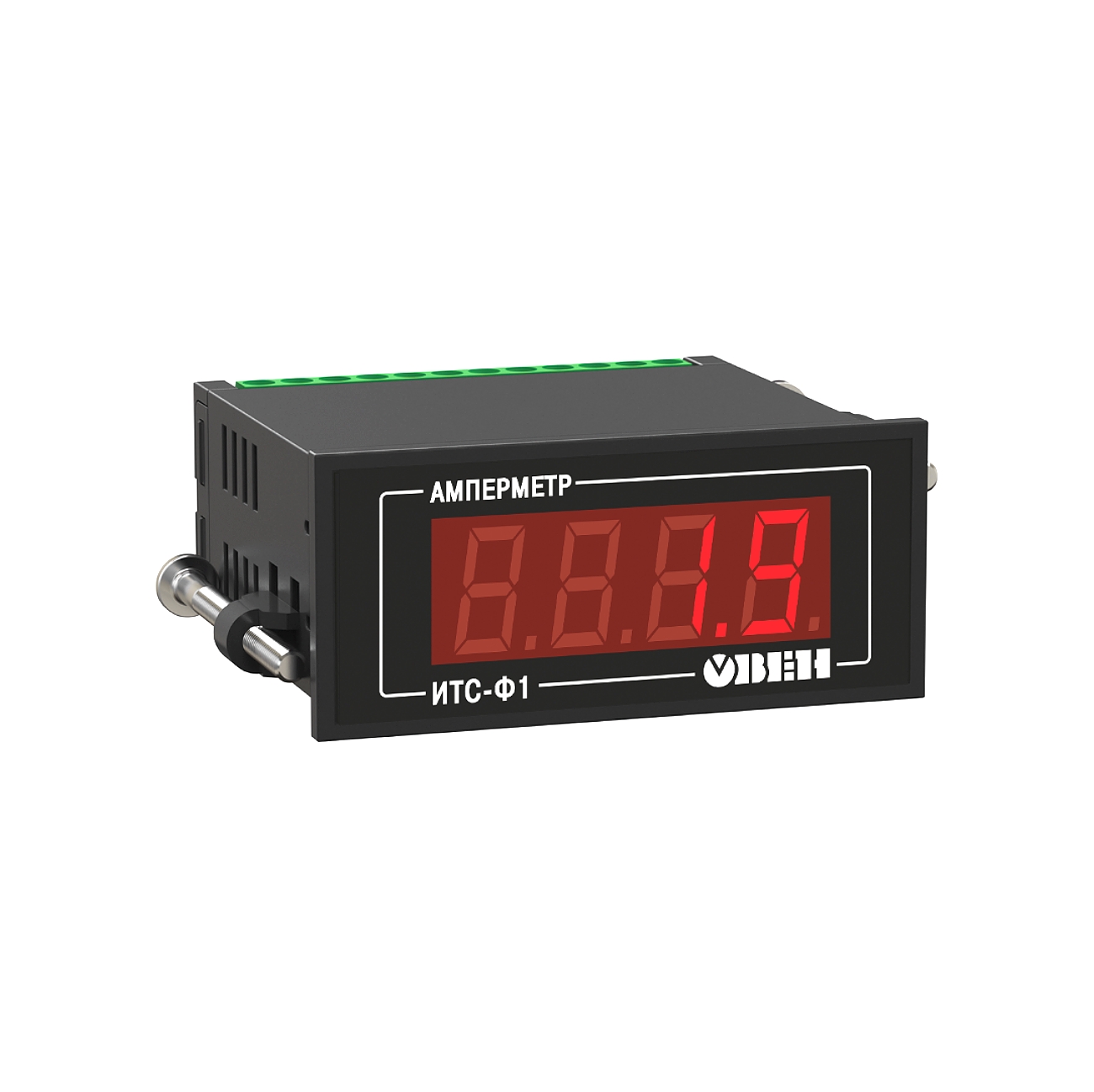

• «Амперметр ИТС-Ф1»

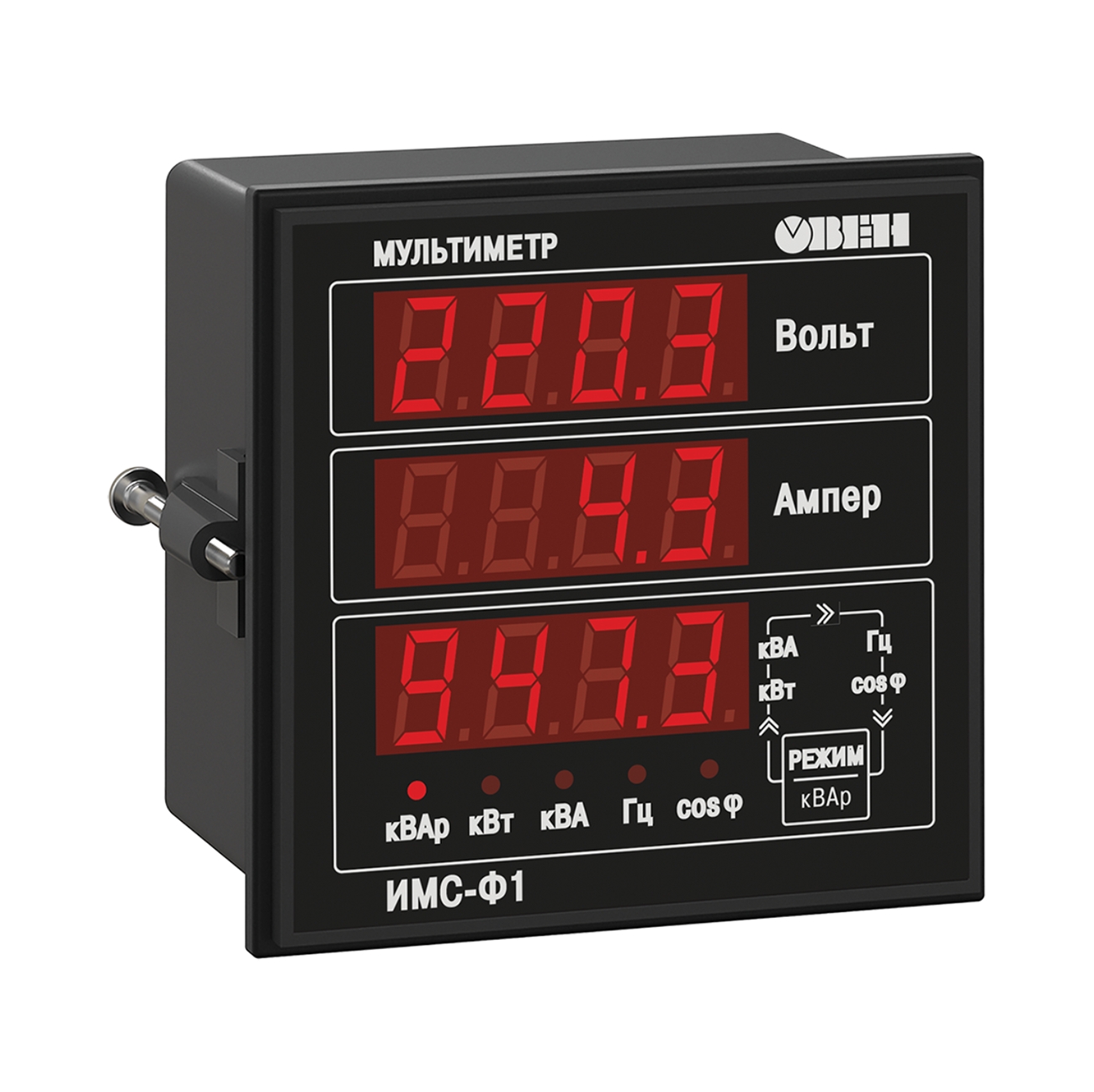

• «Мультиметр ИМС-Ф1»

Амперметр ИТС-Ф1	Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9		Мультиметр ИМС-Ф1

Назначение

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства

• Высокая точность измерений. Погрешность измерений составляет не более 0,1%
• Широкий диапазон температур эксплуатации: от -20 до +50ºС
• Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
• Большой срок службы. Срок службы не менее 10-ти лет
• Внесены в Государственный реестр средств измерений
• Минимальные габариты
• Высокая скорость измерения. Время опроса не более 1 сек
• Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

Основные функции

ИНС-Ф1

• Измерение и отображение на индикаторе напряжения в сети

ИТС-Ф1

• Измерение и отображение на индикаторе тока в сети
• Выбор номинальной частоты сети (50 Гц или 60 Гц);

ИМС-Ф1

• Измерение напряжения в сети (U, В)
• Измерение тока в сети (I, А)
• Измерение полной мощности (P, Ватт)
• Измерение активной мощности (S, ВА)
• Измерение частоты питающей сети (F, Гц)
• Измерение коэффициента мощности (COS φ)
• Отображение измеренных величин на 3-х индикаторах:
  • на 1-м напряжение;
  • на 2-м ток;
  • на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).
• Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу

Основные технические характеристики

Наименование	ИНС-Ф1.Х.Щ3	ИНС-Ф1.Х.Щ9	ИТС-Ф1	ИМС-Ф1
Напряжение питания
напряжение, В	90...264	8...30	90...264
частота, Гц	47…63
Потребляемая мощность, ВА, не более	4		4	6
Количество входов	1		1	2
Диапазоны входных сигналов
Напряжение	~ 5... 400 В / ~ 40... 400 В		-	~ 40... 400 В
Ток	-		~ 0,02...5 А	~ 0,02...5 А
Полная мощность (S)	-		-	0,02 ÷ 2,0 кВт
Активная мощность (P)	-		-	0,02 ÷ 2,0 кВт
Реактивная мощность (Q)				0,02 ÷ 2,0 кВт
Частота питающей сети (F)	-		-	20 ÷ 65 Гц
Коэффициент мощности (COS φ)	-		-	-1…+1
Основная погрешность измерений	0,25%		0,5%	2,0%...0,5%
Время опроса входа, с, не более	1
Степень защиты корпуса	IP54	IP65	IP54
Габаритные размеры прибора	76×34×70 мм	26×48×65 мм	76×34×70 мм	96×96×65 мм
Тип корпуса	Щ3	Щ9	Щ3	Щ1
Средний срок службы, лет не менее	10

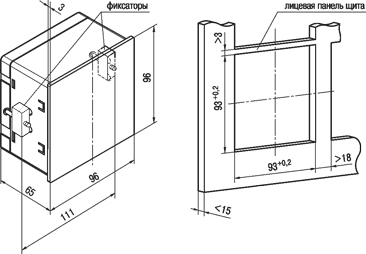

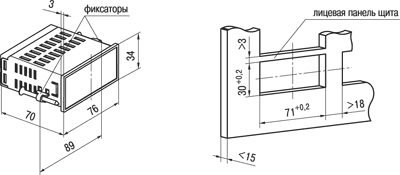

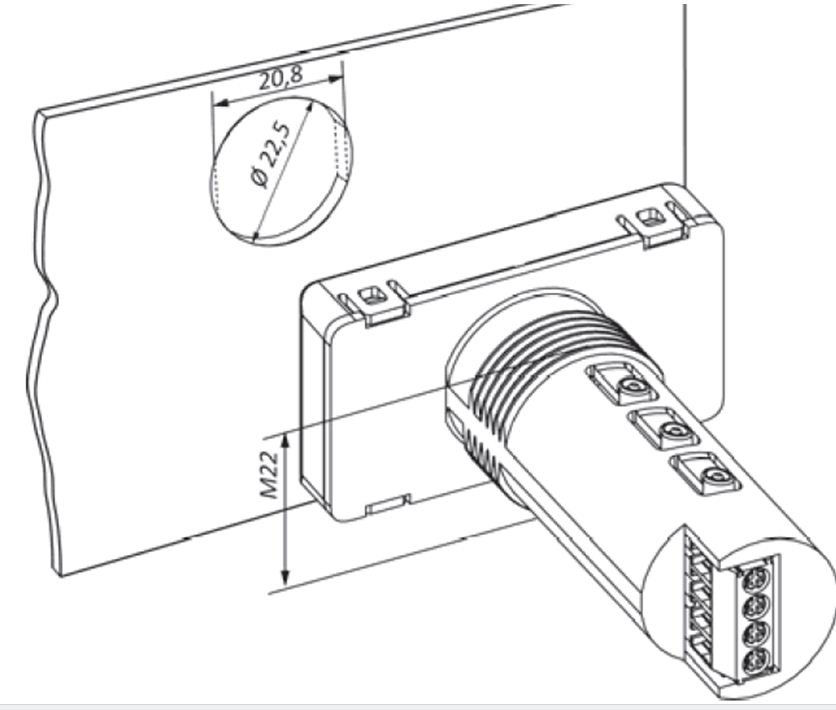

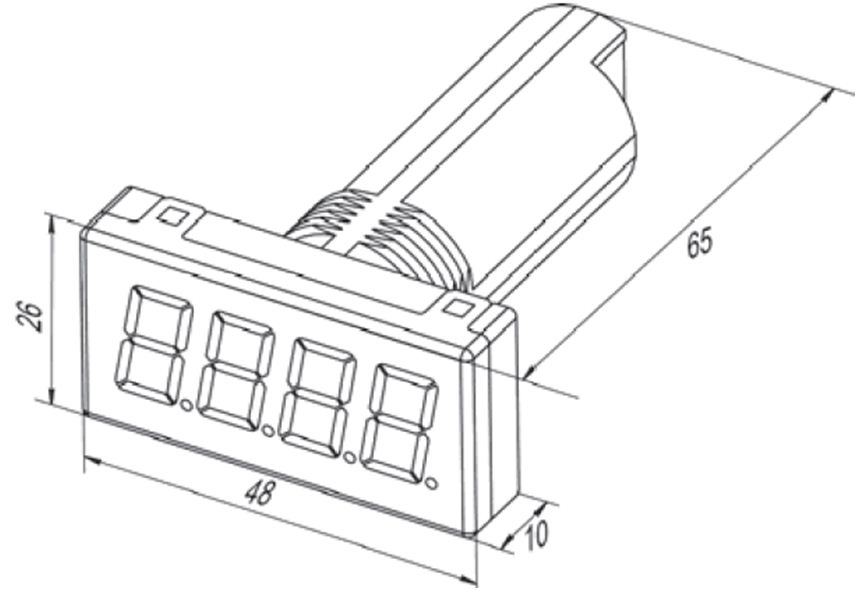

Габаритные и установочные размеры

Модификации

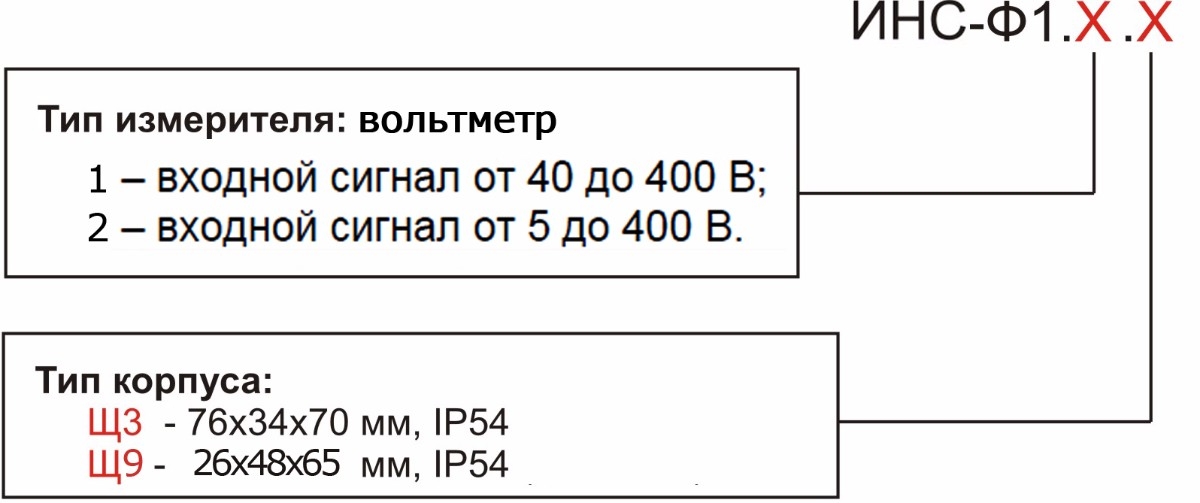

Обозначения при заказе ИНС-Ф1

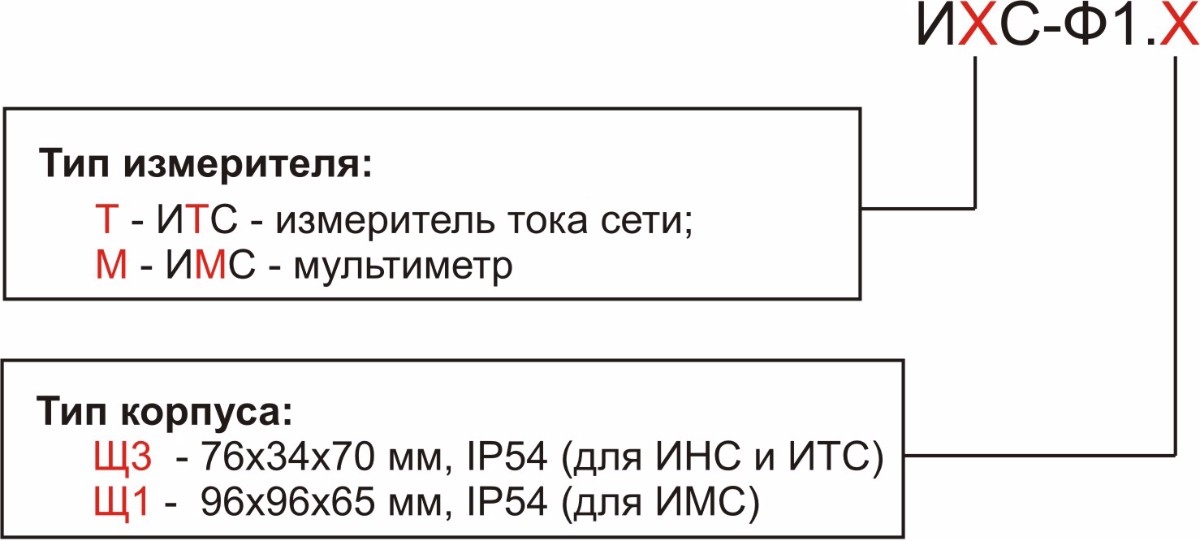

Обозначения при заказе ИТС-Ф1 и ИМС-Ф1

Документация

Документация
Руководство по эксплуатации ИТС-Ф1		pdf	0.96 MB
Руководство по эксплуатации ИНС-Ф1		pdf	1.04 MB
Руководство по эксплуатации ИМС-Ф1		pdf	1.06 MB
Вольтметр в компактом корпусе ИНС-Ф1.Щ9		pdf	1.94 MB
Сертификаты
Декларация о соответствии на ИТС-Ф1		zip	0.99 MB
Декларация о соответствии на ИНС-Ф1		zip	3.54 MB
Декларация о соответствии на ИМС-Ф1		zip	0.99 MB
Сертификат средств измерений ИТС-Ф1	Казахстан	zip	208.05 kB
Сертификат средств измерений ИТС-Ф1	Беларусь	zip	722.62 kB
Сертификат средств измерений ИТС-Ф1	Россия. 49680-12	zip	3.52 MB
Сертификат средств измерений ИНС-Ф1	Казахстан	zip	208.07 kB
Сертификат средств измерений ИНС-Ф1	Беларусь	zip	707.09 kB
Сертификат средств измерений ИНС-Ф1	Россия. 49679-12	zip	3.55 MB
Сертификат средств измерений ИМС-Ф1	Казахстан	zip	208.19 kB
Сертификат средств измерений ИМС-Ф1	Беларусь	zip	713.13 kB
Сертификат средств измерений ИМС-Ф1	Россия. 49681-12	zip	3.53 MB
Описание типа СИ ИМС-Ф1		pdf	1.46 MB
Описание типа СИ ИНС-Ф1		pdf	1.02 MB
Описание типа СИ ИТС-Ф1		pdf	0.92 MB

Комплектность

• Паспорт и Гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов
• Методика поверки (по требованию заказчика)
• Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
