ОВЕН ТХ01 — Тахометр

Тахометр ОВЕН ТХ-01 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Основные функциональные возможности

ОВЕН ТХ-01 измеряет мгновенную частоту поступающих импульсов, причем пользователь вправе сам выбрать масштаб отображения значения:
* имп/сек;
* имп/мин;
* имп/ч.

За счет функции множителя можно перевести частоту в линейную скорость, в удобном пользователю масштабе.
Тахометр имеет яркий шестиразрядный индикатор, на котором может отображаться частота, либо значение таймера наработки. В качестве датчика может выступать элемент типа «сухой контакт» (кнопки, герконы) или же бесконтактный датчик NPN-типа, для питания последних был предусмотрен встроенный источник питания 24В=.
Помимо измерения и отображения частоты и времени наработки тахометр ТХ01 может выдавать управляющие сигналы. Для этого предусмотрены один или два выходных элемента, количество которых определяется потребителем при заказе. В случае выходного элемента ключевого типа, прибор может сигнализировать о падении, либо повышении значения частоты. Также можно использовать ключевой выходной элемент для сигнализации о достижении предельного времени наработки оборудования.
Пользователь может заказать прибор с аналоговым выходом либо 4…20мА, либо 0…10В. В данном случае тахометр превращается в П-регулятор и выдает управляющий сигнал в зависимости от рассогласования.
Аналоговый выход можно использовать и в качестве регистратора. В этом случае сигнал изменяется в зависимости от значения частоты. Пользователь сам вправе выбирать значения верхней и нижней границы сигнала. Данная функция может быть полезной для передачи значения частоты на самописец, в системы регулирования или в системы диспетчеризации.

► Технические характеристики:

Питание

Диапазон переменного напряжения ТХ01-224.Х.ХХ напряжение, В частота, Гц	от 90 до 264 (номинальные значения 110, 220 или 240) от 47 до 63 (номинальные значения 50 и 60 Гц)
Диапазон напряжения постоянного тока ТХ01-224.Х.ХХ, В	от 20 до 34 (номинальное значение 24)
Диапазон напряжения постоянного тока ТХ01-24.Х.ХХ, В	от 10,5 до 30 (номинальные значения 12 и 24)
Максимальная потребляемая мощность, ВА,	не более 5

Выходные элементы

Тип ВУ	Технические характеристики	Значение
Реле электромагнитное (Р)	Номинальный ток нагрузки, А, не менее	8
	Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В, не менее	240
	Максимальное напряжение нагрузки постоянного тока, В, не менее	30
	Электрическая прочность контактов, В, не менее	1000
Оптопара транзисторная n-p-n-типа (К)	Максимальный ток нагрузки, мА, не менее	400
	Максимальное напряжение постоянного тока,В, не менее	60
Оптопара симисторная (С)в режиме коммутации нагрузки	Максимальный ток нагрузки, мА, не менее Максимальное действующее напряжение переменного тока, В, не менее	40 240
ЦАП"параметр-ток"(И)	Выходной сигнал постоянного тока, мА Сопротивление нагрузки, Ом Номинальное сопротивление нагрузки Напряжение питания ЦАП, В Основная приведенная погрешность выходов ЦАП,%, не более	от 4 до 20 от 0 до 1300 700 Ом от 10 до 36 0,5
ЦАП"параметр-напряжение"(У)	Выходной сигнал постоянного напряжения, В Сопротивление нагрузки, не менее Напряжение питания ЦАП, В Основная приведенная погрешность выходов ЦАП,%, не более	от 0 до 10 5 кОм от 15 до 36 0,5

Характеристики входов

Параметр	Значение
Максимальный входной ток, мА, не менее	10
Входной ток при активном уровне сигнала, мА, не менее	4,5
Максимальное входное напряжение, В, не менее	30
Длительность импульса на счетном входе, мкс, не менее	10
Длительность сигнала на входе "Счет наработки", мс, не менее	300

Метрологические характеристики

Параметр	Значение
Предел допускаемой приведенной погрешности измерений, %, не более	±0,5
Межповерочный интервал, лет	2
Средний срок службы, лет	12

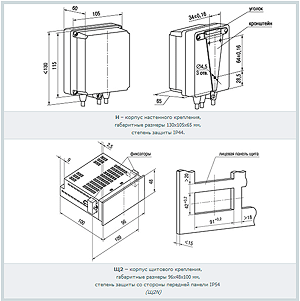

► Габаритные и установочные размеры

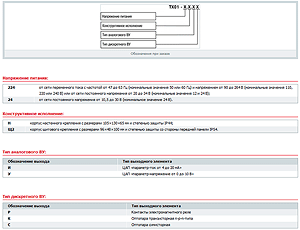

► Модификации



► Функциональная схема прибора

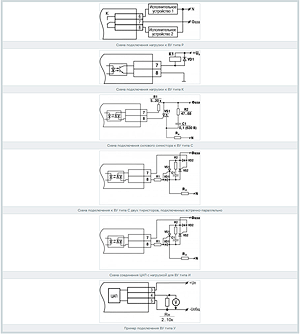

► Схемы подключения
