ОВЕН МСД200 — Модуль сбора данных

•

Назначение модуля сбора данных ОВЕН МСД-200

Модуль сбора данных ОВЕН МСД-200 применяется для опросапрослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД-200

• Сбор данных от приборов, имеющих интерфейс RS-485;
• Архивирование данных с 64 точек измерения;
• Формирование архива на карте памяти SD;
• Поддержка карт памяти объемом до 32 Гб;
• Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
• Возможность конфигурирования и считывания данных из МСД-200 без применения преобразователей интерфейса, через USB порт;
• Реализация цифровой подписи.
• Возможность автоматического склеивания архивов за несколько суток;
• Экспресс анализ архивов (вывод экстремумов);
• Перезапись содержимого карты памяти при заполнении;
• 4 аналоговых входа;
• Возможность передачи архива по GSM каналу.

Программа для построения графиков МСД-200

Технические характеристики

Параметр	Значение
Диапазон напряжения питания постоянного тока, В	от 20 до 33 (номинальное значение 24 В)
Потребляемая мощность, Вт, не более	5
Электрическая прочность изоляции, В	500
Максимальное число опрашиваемых каналов	64
Тип поддерживаемых карт памяти	MMC, SD, SDHC
Объем карты памяти, Гб, не более	32
Файловая система карты памяти	FAT
Тип файлов архива	*.CSV
Масса, кг, не более	0,5
Средний срок службы, лет	10
Температура окружающего воздуха, °C	-10...55
Габаритные размеры, мм	(22,5×106×120) ±1

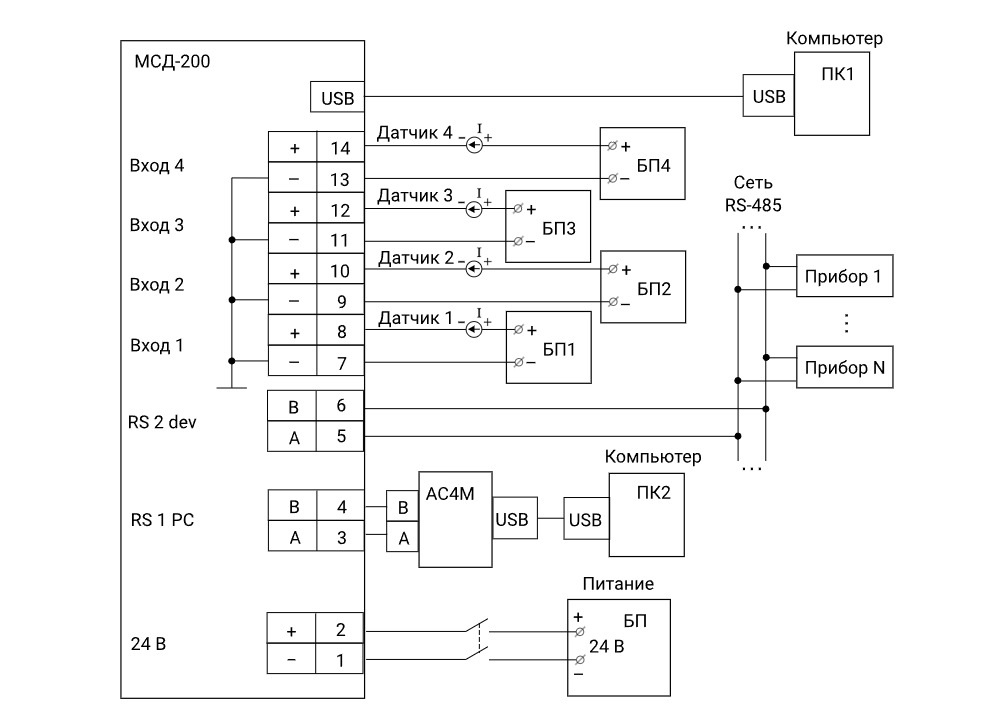

Схема подключения

Внимание!Подключение напряжения питания к модулю рекомендуется осуществлять через индивидуальный выключатель.

Обновление ПО

Информация по добавлению новых функций модуля сбора данных МСД-200

Общая информация:Обновление прошивки прибора МСД-200 производится при помощи любого персонального компьютера через порт USB.Порядок обновления прошивки:

• Убедитесь в наличии установленного драйвера USB порта МСД-200.
  Для этого подключите МСД-200 к USB-порту ПК при помощи стандартного USB-кабеля типа А-В. В диспетчере устройств должен появится виртуальный СОМ-порт с присвоенным ему номером (если вы уже подключали прибор к этому ПК и работали с программой конфигуратор, то драйвер уже установлен в системе).
• Запустите программу прошивки, нажмите кнопку "далее", в появившемся окне повторно "далее".
• Установите пераметры связи с прибором МСД-200. Если вы не знаете сетевые настройки прибора МСД-200, то переключите микропереключатель в положение "ЗУ" на лицевой панели прибора. При этом будет выставлена скорость "9600", базовый адрес "16". Укажите номер СОМ-порта, присвоенный системой прибору МСД-200 (см. диспетчер устройств).
• Нажмите "далее". Программа должна установить связь с прибором МСД-200. В появившемся окне будет высвечена текущая и вновь устанавливаемая версии прошивок.
• Нажмите "далее" и дождитесь окончания процесса смены прошивки прибора (дождитесь появления сообщения о завершении операции).
• После завершения перепрошивки отключите питание от прибора, подождите 3-5 мин. (встроенный элемент питания "ионистор" разрядится).
• Включите прибор и установите связь с программой "Конфигуратор". В верхней части окна программы будет указана текущая версия прошивки прибора.

Документация и ПО

Документация
Руководство по эксплуатации МСД-200		pdf	2.72 MB
Руководство по эксплуатации (краткое) МСД200		pdf	1.16 MB
Готовая конфигурация для архивации параметров на ОВЕН МСД200		pdf	2.73 MB
Сертификаты
Декларация о соответствии на МСД-200		zip	325.56 kB
Свидетельство о типовом одобрении МСД-200		zip	333.22 kB
Сертификат средств измерений МСД-200	Россия. 52103-12	zip	256.41 kB
Сертификат средств измерений МСД-200	Беларусь	zip	191.33 kB
Сертификат средств измерений МСД-200	Казахстан	zip	205.76 kB

Комплектность

• Прибор МСД-200
• Компакт–диск с ПО и документацией
• Паспорт и гарантийный талон
• Карта памяти SD16Gb
• Краткое руководство
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)
• Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
