Autonics Серия VG-M — Датчики технического зрения (монохромные)

VG (монохромные) СерияДатчики технического зрения (монохромные)

Датчики технического зрения серии VG используют изображения, снятые через встроенные объективы промышленных камер, для определения наличия, размера, формы, ориентации, шаблонов объекта обнаружения и многого другого. Интегрированная конструкция со светодиодной подсветкой, камерой и объективом позволяет пользователям легче настраивать и управлять устройствами по сравнению с системами технического зрения. В камере также используется метод кадрового фотозатвора, обеспечивающий высокую точность захвата изображений, а датчики имеют 10 основных функций контроля для различных применений. Полученные изображения можно также сохранять непосредственно на FTP-серверах, так что пользователи могут управлять данными контроля и проводить их анализ по отдельности.

Основные характеристики

• Датчики технического зрения с встроенной светодиодной подсветкой
• Метод кадрового фотозатвора обеспечивает высокую точность захвата изображения с минимальной размытостью, вызываемой движением объекта
• Улучшенные оптические характеристики благодаря технологии блокировки световых помех
• Плотно установленная защитная насадка на объектив позволяет использовать эти датчики в условиях повышенной запыленности или вибрации
• Различные функции контроля: выравнивание, яркость, контрастность, площадь, форма, длина, угол, диаметр, подсчет объектов
• Функция имитатора контроля
• Регистрация до 32 раздельных рабочих групп (64 точки контроля на одну рабочую группу)
• Сохранение данных на FTP-серверах
• Для датчика изображения предоставляется бесплатное программное обеспечение (Vision Master) Функция имитатора контроля, управление параметрами и рабочими группами, отслеживание результатов контроля, передача данных на FTP-сервер, поддержка различных языков и т.д.
• Степень защиты IP67 (стандарт МЭК)

Патент № 10-2017-0020553 заявлен в Корее, Международный патент PCT/KR2017/001849 на рассмотрении

Патент № 10-1778284 заявлен в Корее

•

  Встроенная подсветка

•

  Метод кадрового фотозатвора

•

  Регистрация рабочих групп

•

  Сохранение данных

•

  Различные функции контроля

•

  Специальное ПО

•

  Класс защиты

Датчики технического зрения компании Autonics со встроенной подсветкой

Датчики технического зрения серии VG используют изображения, снятые через встроенные объективы промышленных камер, для определения наличия, размера, формы, ориентации, шаблонов объекта обнаружения и многого другого. Интегрированная конструкция со светодиодной подсветкой, камерой и объективом позволяет пользователям легче настраивать и управлять устройствами по сравнению с системами технического зрения. В камере также используется метод кадрового фотозатвора, обеспечивающий высокую точность захвата изображений, а датчики имеют 10 основных функций контроля для различных применений.

•

  Метод кадрового фотозатвора уменьшает размытость изображения, вызываемую движением объекта

Метод кадрового фотозатвора позволяет камере захватывать изображения быстро движущихся объектов с минимальными искажениями и размытостью изображения.

•

  Скользящий затвор

  Изображения захватываются по частям слева направо или сверху вниз по строкам. Временная задержка между экспозицией каждой строки может привести к искажениям или размытости изображения.

•

  Кадровый фотозатвор

  При использовании метода кадрового фотозатвора экспозиция начинается и заканчивается одновременно для всех строк, что устраняет искажения или размытость изображения при захвате быстро движущихся объектов.

10 типов функций контроля

Датчики имеют 10 различных основных функций контроля, таких как выравнивание, яркость, контрастность, площадь, форма, длина, угол, диаметр, подсчет объектов.

•

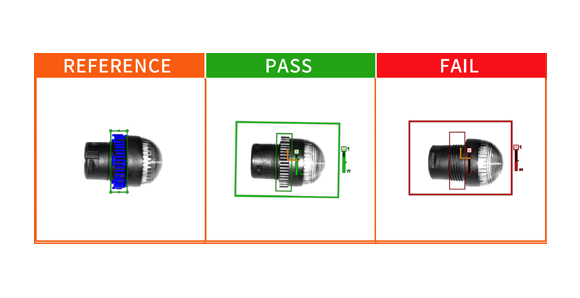

  Выравнивание

  Проверяет характеристики захваченного изображения относительно зарегистрированного изображения, сравнивая с местоположением и углом аналогичных шаблонов объекта.

•

  Яркость

  Проверяет яркость интересующей области (ROI) захваченного изображения, сравнивая ее с яркостью интересующей области зарегистрированного изображения.

•

  Контрастность

  Проверяет контрастность интересующей области захваченного изображения, сравнивая ее с контрастностью интересующей области зарегистрированного изображения.

•

  Площадь

  Проверяет площадь интересующей области захваченного изображения, сравнивая ее с площадью интересующей области зарегистрированного изображения.

•

  Край

  Проверяет направление края захваченного изображения по отношению к местоположению края зарегистрированного изображения.

•

  Форма

  Проверяет форму захваченного изображения, сравнивая ее с формой зарегистрированного изображения.

•

  Длина

  Проверяет захваченное изображение в отношении заданного пользователем расстояния между двумя краями зарегистрированного изображения.

•

  Угол

  Проверяет захваченное изображение в отношении заданного пользователем угла между двумя краями зарегистрированного изображения.

•

  Диаметр

  Проверяет захваченное изображение в отношении двух диаметров, заданных пользователем для зарегистрированного изображения.

•

  Подсчет объектов

  Проверяет количество объектов в интересующей области захваченного изображения, сравнивая его с зарегистрированным количеством объектов в интересующей области зарегистрированного изображения.

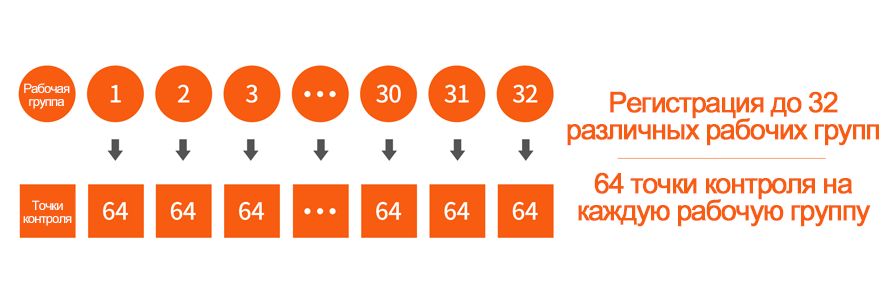

Регистрация до 32 рабочих групп

Пользователи могут зарегистрировать до 32 различных рабочих групп и задать до 64 точек контроля на каждую рабочую группу.

•

  приблизить

Функция имитатора контроля

С помощью функции имитатора пользователи могут проверять и редактировать настройки программы или имитировать контроль на сохраненных изображениях, даже если датчик изображения серии VG не подключен.

•

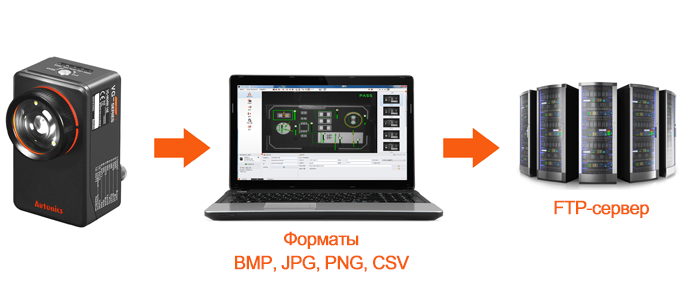

Сохранение данных на FTP-серверах

Данные изображения, захваченные датчиками серии VG, могут быть переданы и сохранены на FTP-серверах. В зависимости от конфигурации пользователи могут выбрать сохранение всех изображений, только передачу изображений или сохранение только неудачных изображений, что упрощает просмотр, управление и анализ сохраненных данных.

•

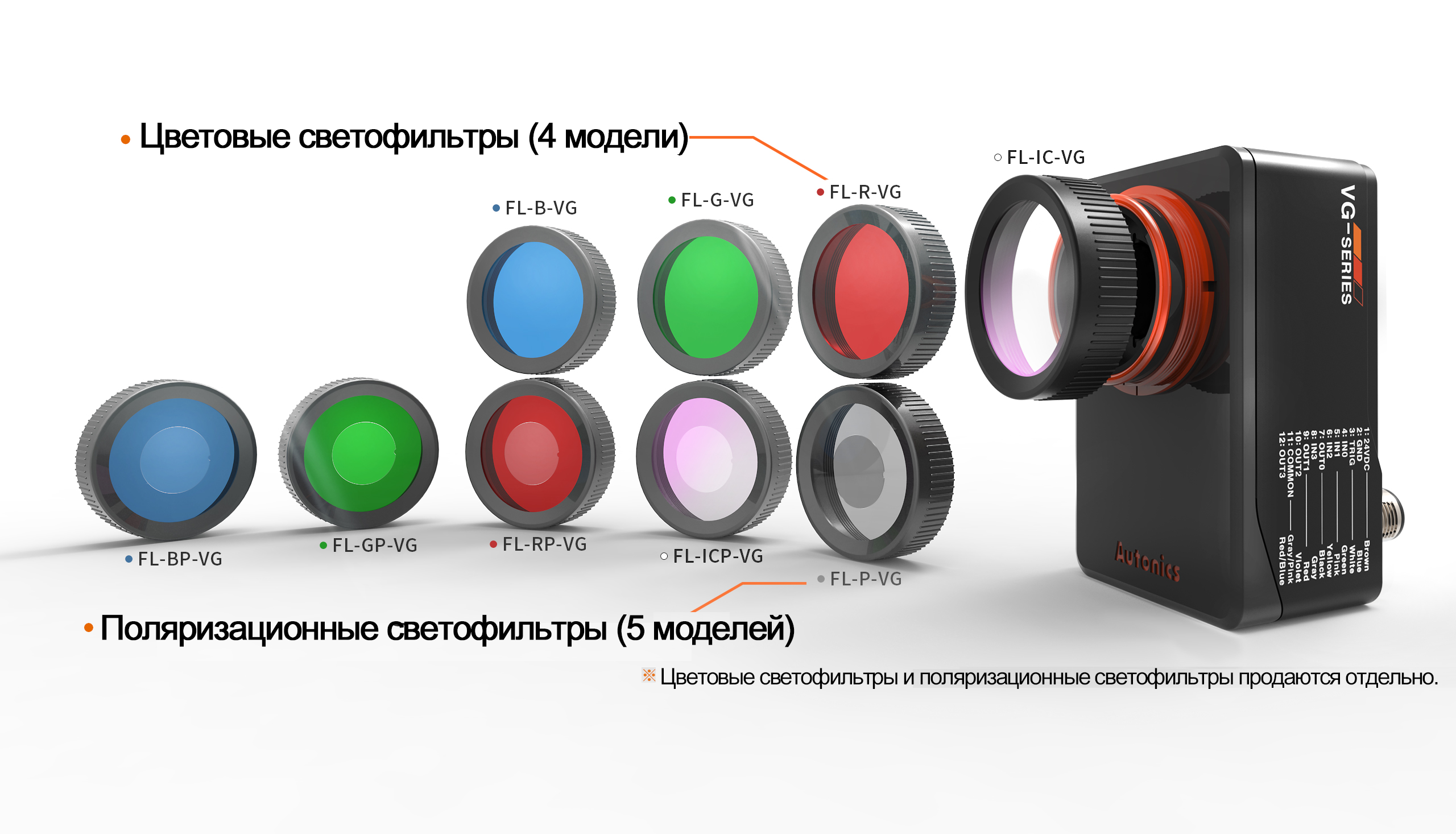

Доступны различные светофильтры, обеспечивающие более точный контроль

Благодаря предлагаемым 4 различным цветовым светофильтрам и 5 различным поляризационным светофильтрам, датчики обеспечивают высококачественный контроль в различных условиях. Светофильтры легко заменяются и продаются отдельно.

•

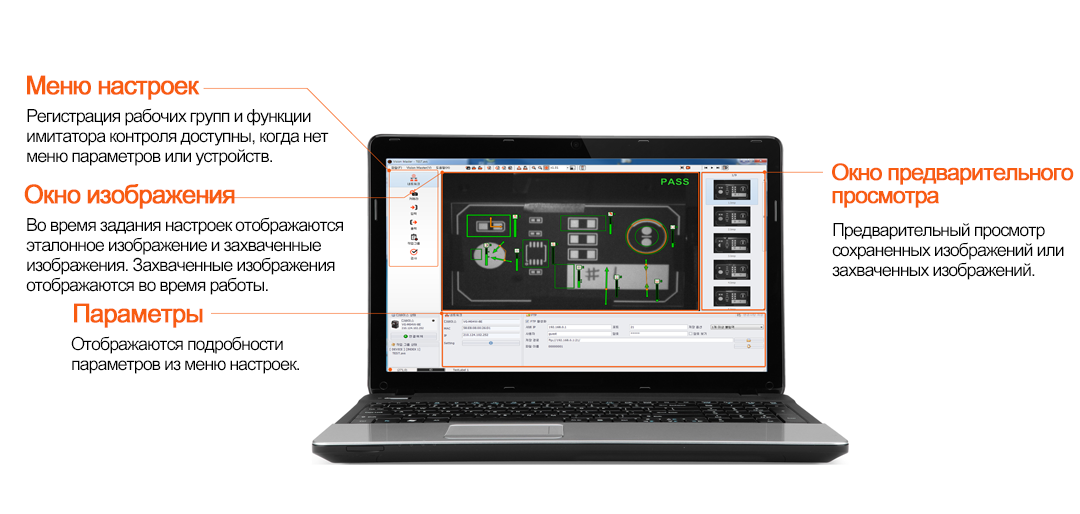

Для датчика изображения предоставляется бесплатное программное обеспечение (Vision Master)

Программное обеспечение Vision Master позволяет пользователям напрямую устанавливать параметры, отслеживать данные контроля и многое другое с помощью простого в использовании, интуитивно понятного графического интерфейса.

•

Конфигурация системы технического зрения Easy Vision с панельным ПК с цветным ЖК-дисплеем 10.1” APC Серия

APC-1011 (заказывается отдельно) – это промышленный панельный ПК с цветным ЖК-дисплеем, который может быть подключен к датчикам технического зрения серии VG при конфигурировании систем машинного зрения. В панели сенсорных дисплеев встроены процессоры, позволяющие создавать простые конфигурации систем технического зрения без дополнительных ПК. Эти панели также поддерживают различные интерфейсы, включая HDMI, USB, VGA, Ethernet и другие.

•

Степень защиты IP67 (стандарт МЭК)

Благодаря степени защиты IP67 обеспечивается надежная и безошибочная работа датчика даже во влажных и пыльных помещениях.

•

Области применения

• Полупроводниковая промышленность

  Датчики машинного зрения используются для определения наличия или отсутствия деталей, а также для выявления дефектов, которые могут возникать во время транспортировки полупроводниковых компонентов.

• Процесс резиновой экструзии / литья пластмасс под давлением (видео)

  1. Линия по производству резиновой (экструзионной) технологической и электрической проволоки / 2. Линия по производству пластиковой (литьевой) технологической тары

• Упаковочная промышленность

  Датчики зрения используются для определения количества предметов в контейнерах на упаковочных линиях.

• Логистика

  Датчики машинного зрения используются для определения размеров коробок на ленточных конвейерах.

• Упаковочная промышленность

  Датчики машинного зрения используются для определения состояния маркировки, напечатанной на упаковочной бумаге с помощью струйных маркировщиков.

• Литье под давлением

  Датчики машинного зрения используются для определения состояния отливки мониторов, в том числе для определения количества отверстий, размеров и т.д.e molding status of monitors including number of holes, size, etc.

• Производство медицинского оборудования

  Датчики изображения используются для определения наличия или отсутствия резиновых уплотнений шприцев, а также для выявления дефектов уплотнений на линиях по производству шприцев.

• Пищевая промышленность

  Датчики машинного зрения используются для определения запечатанных контейнеров с пищевыми продуктами на ленте конвейера.

• Автомобильная промышленность

  Датчики машинного зрения используются для определения формы автомобильных деталей (колес) на производственных линиях.

• Автомобильные дверные прессы

  Датчики зрения используются для проверки формы автомобильных дверей в процессе производства.

• Производство автозапчастей

  Датчики машинного зрения используются для определения формы автомобильных деталей (свечей зажигания) на производственных линиях.

• Косметическая промышленность

  Датчики машинного зрения используются для определения состояния напечатанных надписей на контейнерах для косметики.

• Beverage Container Transport Coveyors

  Датчики машинного зрения используются для определения наличия этикеток со сроком годности.
