ОВЕН КСН210-8 — 8-портовый сетевой неуправляемый коммутатор

•
•
•
•

КСН210-8 – надежный простой бюджетный неуправляемый промышленный коммутатор (свитч). Предназначен для соединения узлов в пределах одного или нескольких сегментов сети. Поддерживает питание промышленного стандарта 10...48 В постоянного тока, монтируется на DIN-рейку, имеет расширенный диапазон рабочих температур: -40...+55 ⁰C. Коммутатор поддерживает функции второго уровня (Layer 2).

Основные свойства коммутаторов КСН210-8

Характеристика	Значение
	КСН210-8	КСН210-8.2
Общее количество портов	8 портов Ethernet	10 (8 портов Ethernet + 2 порта SFP)
Назначение портов прибора
Ethernet 1, 2	10/100 Мбит/с Daisy Chain	10/100 Мбит/с Daisy Chain
Ethernet 3 – 8	10/100/1000 Мбит/с	10/100/1000 Мбит/с
SFP 1, SFP 2	-	Оптоволоконная линия связи через SFP модуль

Особенности коммутаторов КСН210

• Просты и надежны в использовании. Не требуют дополнительного программного обеспечения при установке или эксплуатации. Работают по принципу plug&play.
• Работают в сложных условиях эксплуатации в температурном диапазоне: -40…+55 ⁰С.
• Широкий диапазон питания промышленного стандарта: 10…48 В постоянного тока.
• Автоматическое определение типа соединения MDI/MDI-X: кабеля с прямой (568В) и перекрестной (568А) распиновкой, – который поддерживает подключенные устройства.
• При отключении питания коммутатора порты Ethernet 1 и 2 начинают работать в Bypass-режиме (данные продолжают передаваться между указанными портами).
• Компактные габариты пластикового корпуса 124×84×40 мм. Легко монтируются на DIN-рейку. В комплекте поставляются заглушки для закрытия неиспользуемых портов.

Технические характеристики

Наименование	Значение
	КСН210-8	КСН210-8.2
Основные свойства
Общее количество портов	8 портов Ethernet	10 (8 портов Ethernet + 2 порта SFP)
Уровень коммутатора	L2
Питание
Напряжение питания (номинальное)	10…48 (24) В постоянного тока
Максимальная мощность потребления, не более	6 Вт
Ethernet
Порты и поддерживаемые интерфейсы	2 × 10BASE-T, 100BASE-T/TX 6 × 10BASE-T, 100/1000BASE-T/TX
Тип разъема	8P8C (RJ45)
Стандарт	IEEE 802.3i/802.3u/802.3ab
Электрическая прочность изоляции интерфейсов Ethernet, не менее	1000 В
SFP
Количество портов	-	2
Поддерживаемые интерфейсы		1000BASE-SX, 1000BASE-LX, 1000BASE-LX10, 1000BASE-BX10, 1000BASE-EX, 1000BASE-ZX, 1000BASE-LH
Стандарт		IEEE 802.3z
Корпус
Тип корпуса	Для крепления на DIN-рейку и к вертикальной поверхности
Габаритные размеры	124×84×40 мм
Степень защиты корпуса согласно ГОСТ IEC 61131-2	IP20
Общие характеристики
Масса, не более	0,30 кг
Средний срок службы	10 лет
Средняя наработка на отказ, не менее	60 000 ч

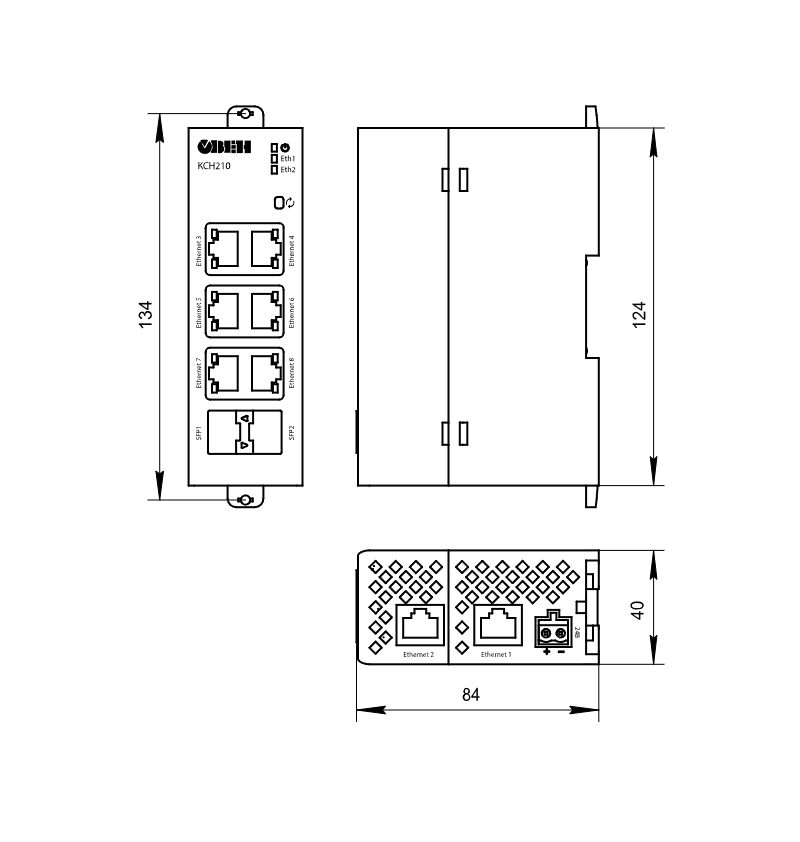

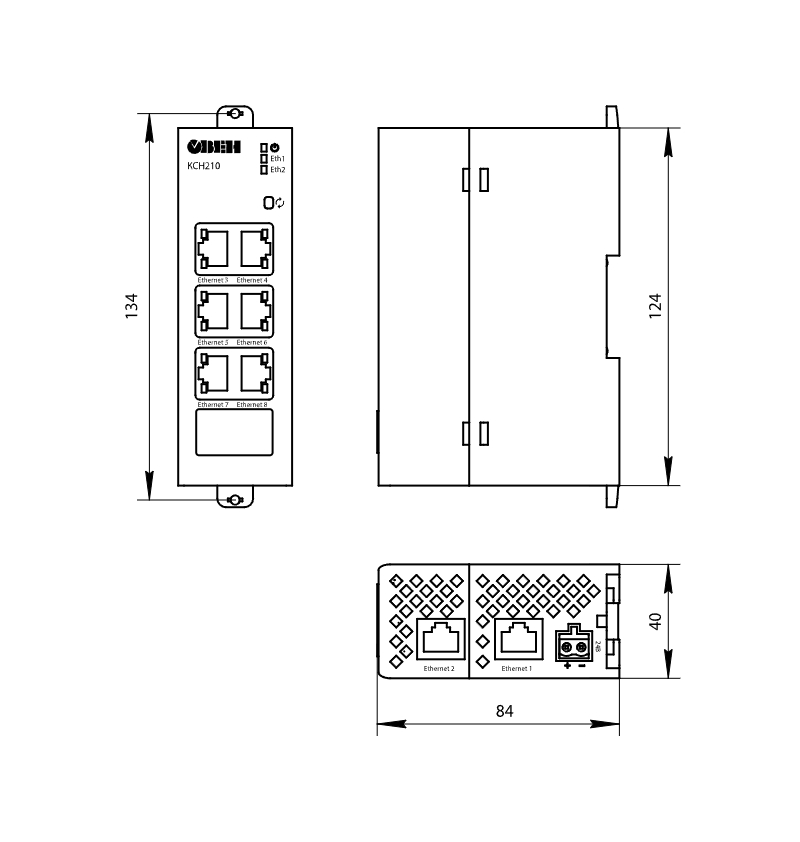

Габаритные и установочные размеры

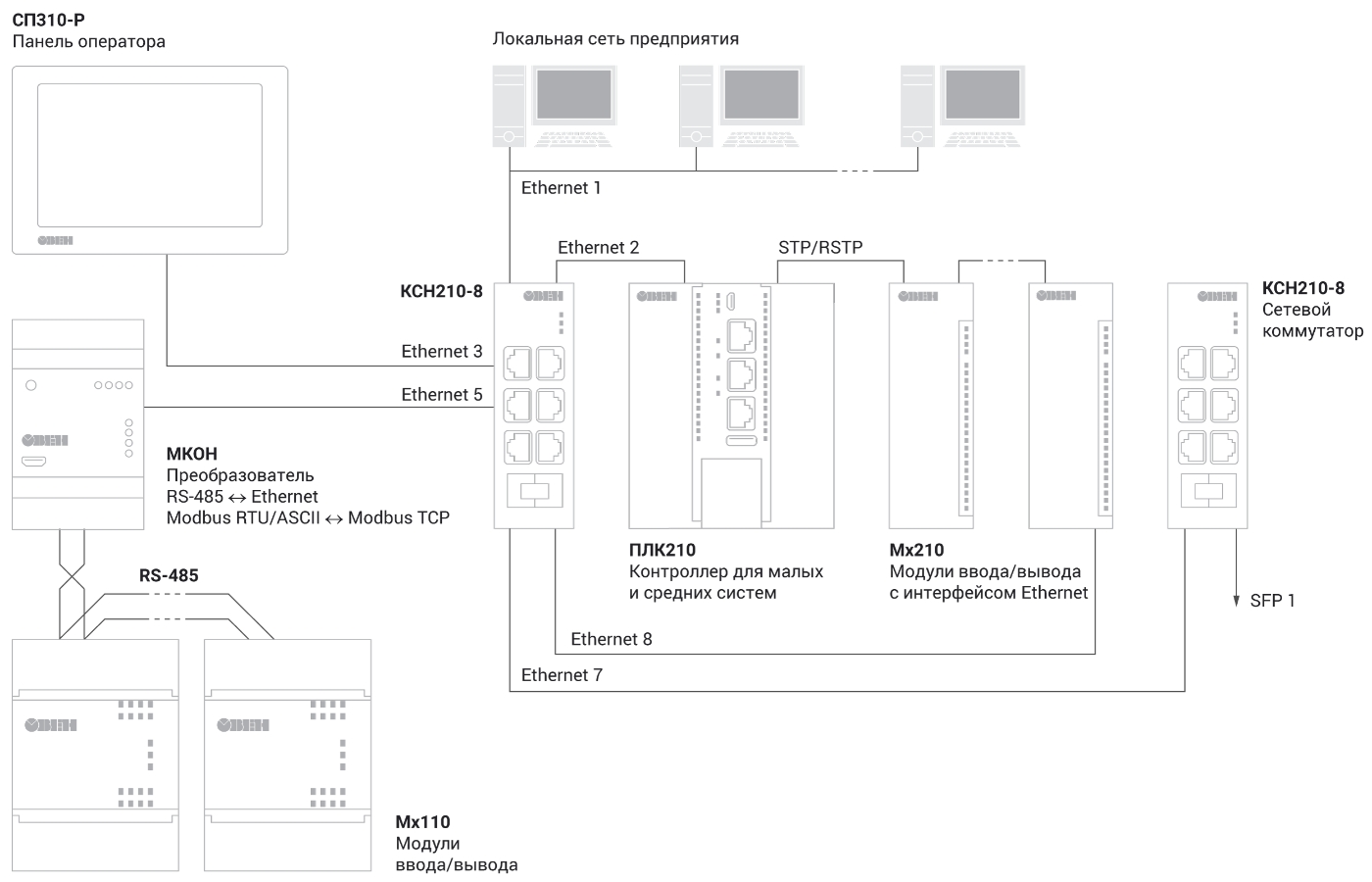

Схема создания сети с помощью коммутатора

Комплектация

• Прибор – 1 шт.
• Паспорт и гарантийный талон – 1 экз.
• Руководство по эксплуатации – 1 экз.
• Комплект заглушек для портов – 1 шт.
• Клеммник для подключения питания – 1 шт.
