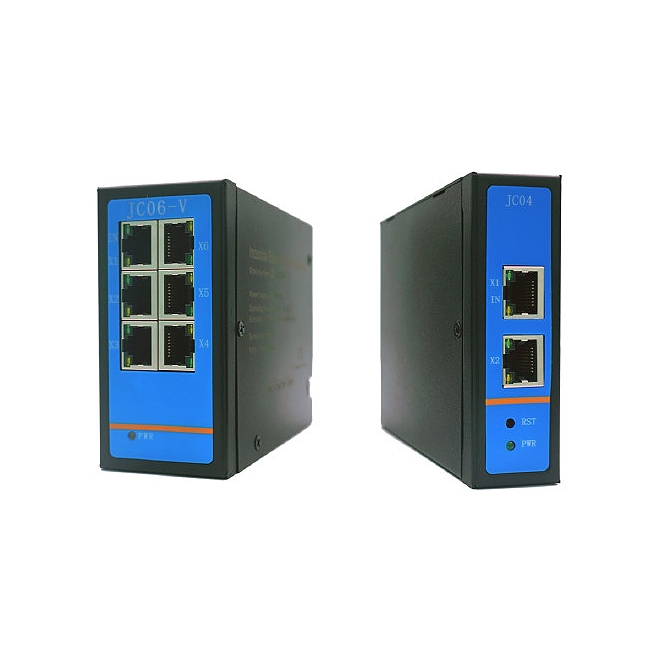

OPTIMUS DRIVE серии SC5 — Разветвители EtherCAT

Промышленное исполнение, антистатический корпус, поддержка горячей замены, быстрое самовосстановление, адаптивная скорость, быстрый отклик, защита от перенапряжения, защита от электромагнитных помехРазветвители EtherCAT предназначены для построения сети EtherCAT по топологии типа «звезда».Стандартный вариант использования технологии EtherCAT подразумевает построение линейной топологии, от устройства к устройству. Данный подход сильно ограничивает варианты расположения узлов EtherCAT или делает вообще невозможным использования одной сети. Т.е. приходится организовывать несколько сетей. А это в свою очередь влечёт за собой использование нескольких Мастеров, что подразумевает отдельную программу для каждого контроллера/ПК.В то время как применение разветвителей позволяет распределить одну сеть на несколько лучей и избежать всех этих неудобств.

Параметры серии SC5

Модель	SC5-JC04	SC5-JC06-V
Функционал	Обеспечение EtherCAT-соединения
Способ передачи данных	Экранированный Ethernet/EtherCAT-кабель
Сетевой интерфейс	4 x RJ45	6 x RJ45
Расстояние подключения	Максимальное расстояние 100 м (100BASE-TX)
Сетевой протокол	EtherCAT
Распределенные часы	Поддерживаются
Задержка	Примерно 1 мкс на порт
Скорость передачи данных	100 Мбит/с
Клеммы питания	Клеммы подключения источника питания +, -, PE
Источник питания	24 (18…30) В постоянного тока
Потребляемый ток	110 мА
Масса	240 г	300 г
Габариты (ВхШхГ)	30 х 96 х 102 мм	50 х 96 х 102 мм
Способ монтажа	Стандартная DIN-рейка 35 мм
Рабочая температура	0…+55 °С
Рабочая влажность	До 95% относительной влажности, без конденсата
Уровень защиты	IP20
