ОВЕН СИ30 — счетчик импульсов с поддержкой энкодеров и RS-485

•
•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•
•

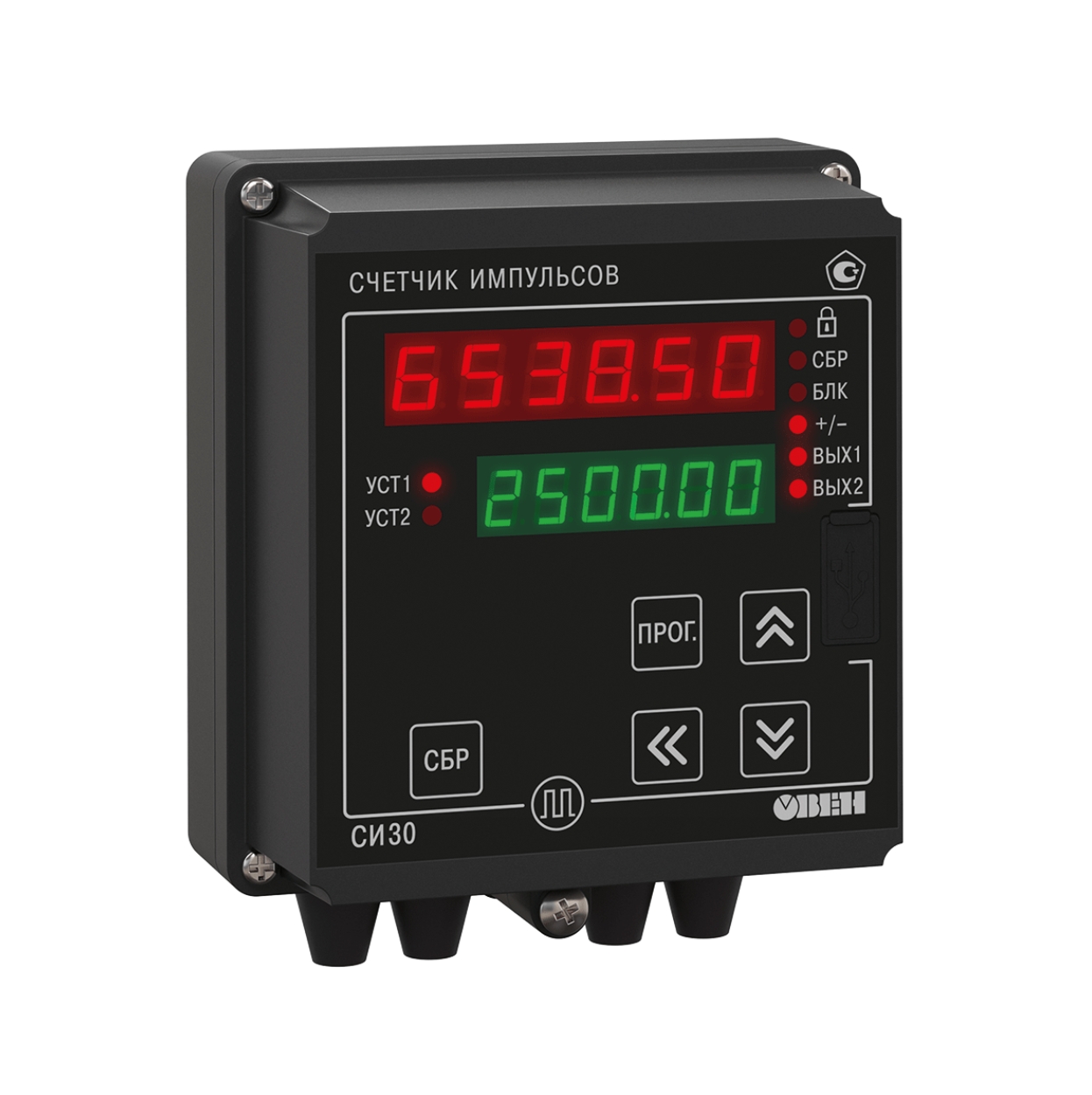

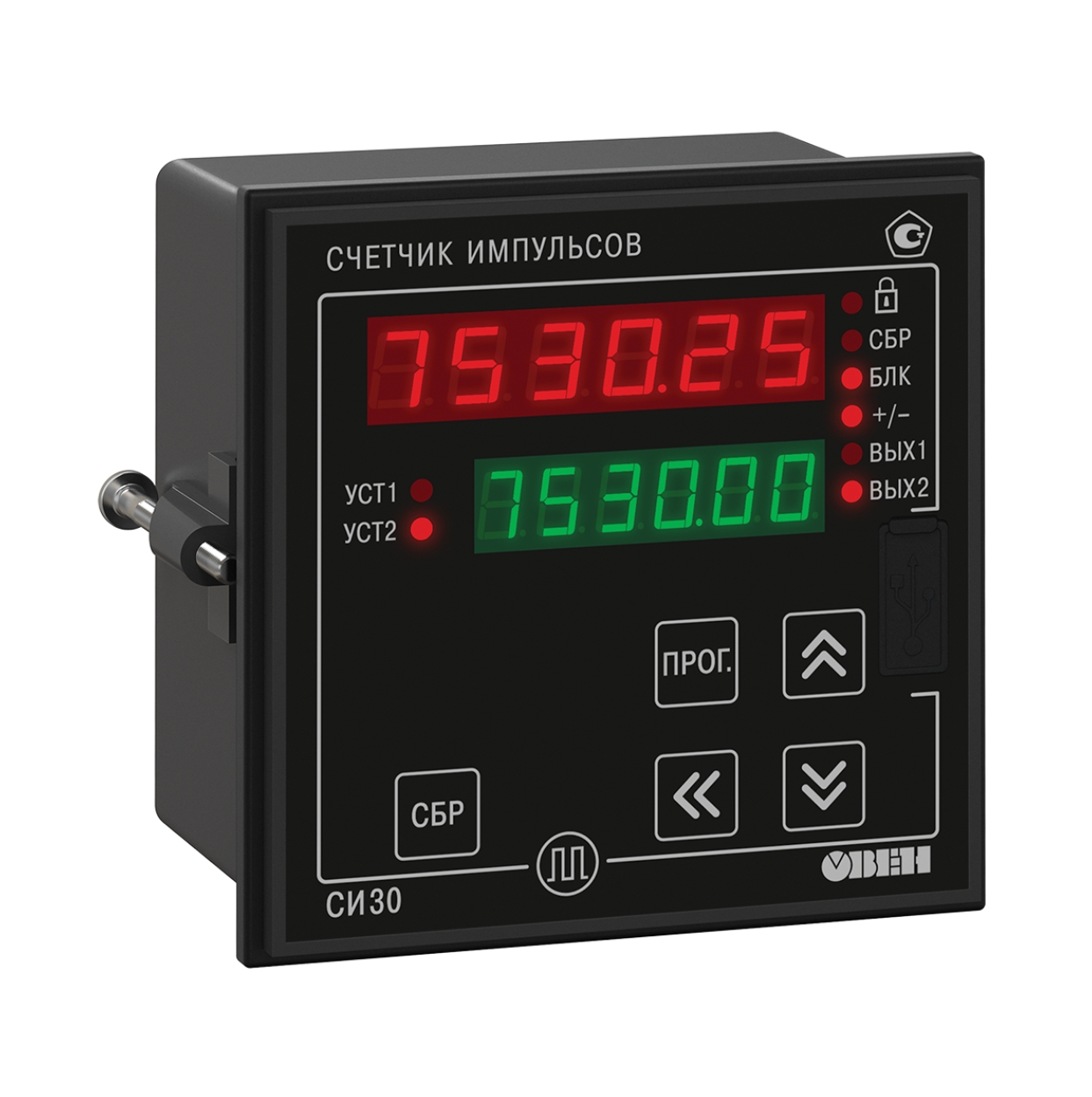

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

• Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
• Определение направления вращательного движения узлов и механизмов.
• Перевод количества импульсов в реальные единицы измерения продукции.
• Выбор позиции десятичной точки.
• Коэффициент масштабирования.
• Четыре режима работы выходных устройств.
• Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
• Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
• Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА.
• Управление нагрузкой с помощью двух выходных устройств.
• Сохранение результатов счета при отключении питания.
• Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
• Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.
• Автоматическое определение протокола связи.
• Конфигуратор для настройки счетчика с ПК.
• Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

Технические характеристики

Параметр	Значение
Диапазон переменного напряжения питания:
– напряжение, В	от 90 до 264
– частота, Гц	от 47 до 63
Диапазон постоянного напряжения питания, В	от 10,5 до 30
Максимальная потребляемая мощность, ВА, не более	12,5
Масса, кг, не более	1
Средний срок службы, лет	10
Межповерочный интервал, лет	2
Частота входных импульсов, Гц, не более	10000
Длительность входных импульсов, мкс, не менее	50
Диапазон значений умножителя	от 0,00001 до 99999
Частота входного фильтра, Гц	от 1 до 50000
Скважность импульса, не менее	2
Входы
Количество входов управления	4
Подключаемые датчики	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – p-n-p–типа.
Напряжение низкого (активного) уровня на входах, В	0…4
Напряжение высокого уровня на входах, В	10…30
Количество счетных разрядов	6
Интерфейсы связи	RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН)USB

Прибор эксплуатируется при следующих условиях

• Закрытые взрывобезопасные помещения без агрессивных паров и газов
• Температура окружающего воздуха от минус 20 до +70 °С
• Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги
• Атмосферное давление от 84 до 106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

Функциональная схема прибора

Модификации

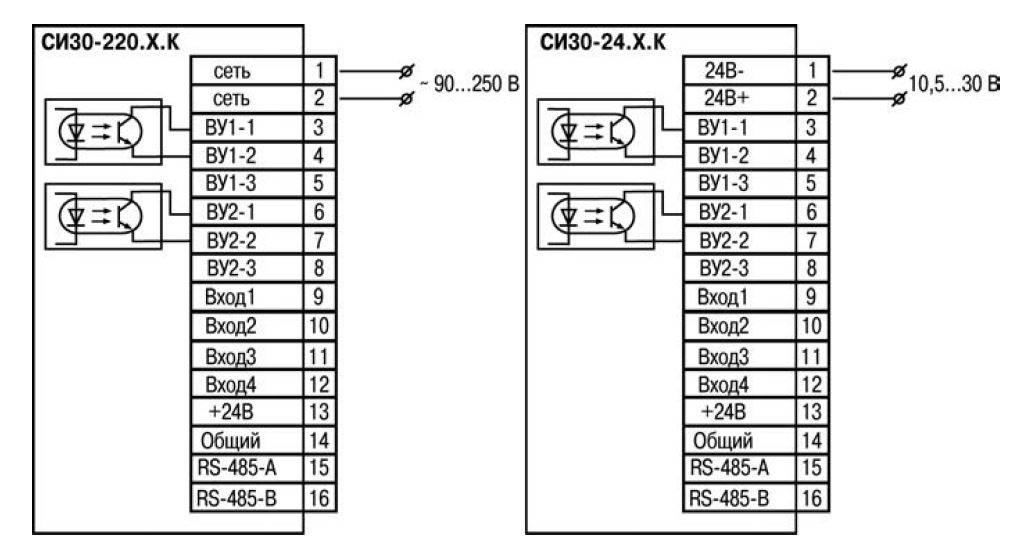

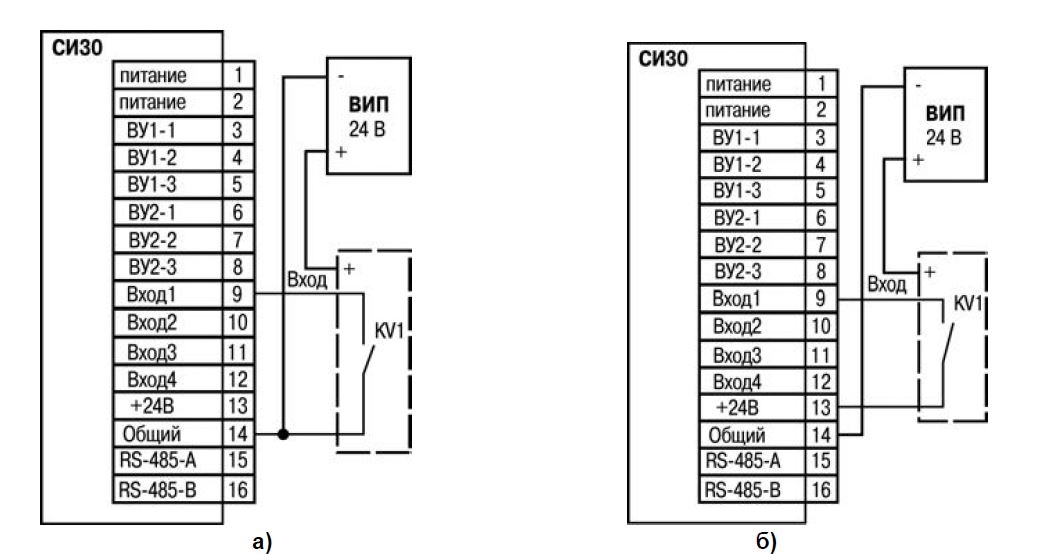

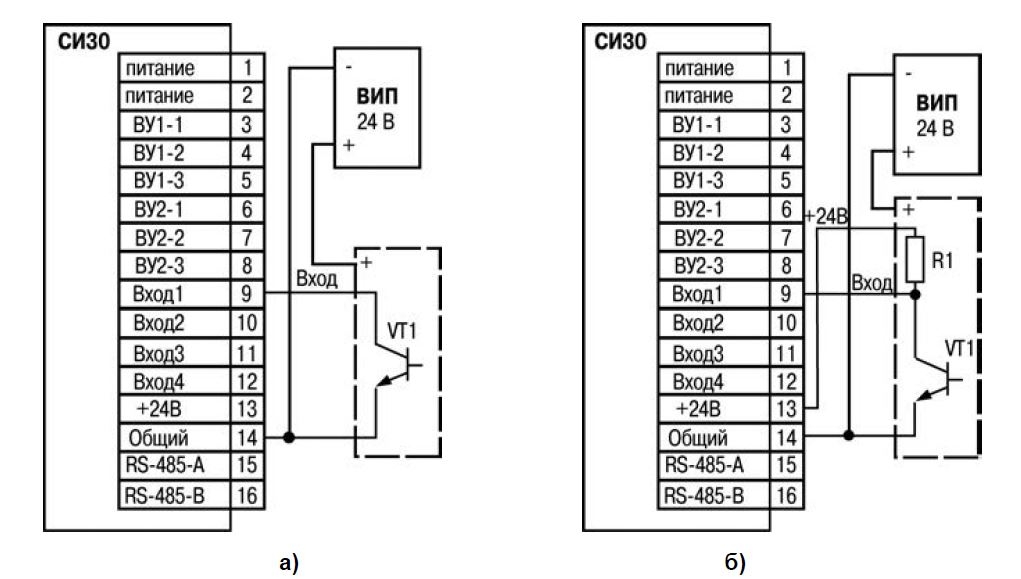

Схемы подключения

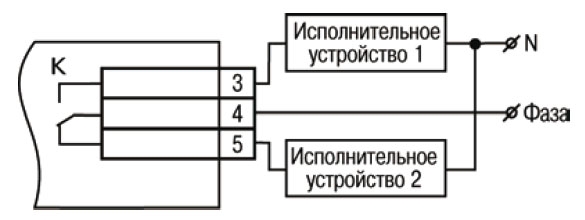

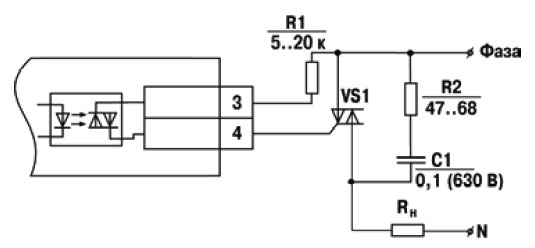

Схемы подключения приборов с различными ВУ

FAQ

• Может ли СИ30 работать как тахометр и счетчик времени?
  Нет, такой функции данный счетчик импульсов не поддерживает.
• В меню программирования СИ30 не могу найти параметров сетевых настроек прибора. Каким образом можно изменить скорость и адрес СИ30?
  Сетевые параметры СИ30 вынесены в отдельное подменю, войти из рабочего режима в него можно нажатием комбинации кнопок «СБРОС» + «ПРОГ». Выход из этого меню осуществляется удержанием кнопки «ПРОГ».
• Не получается сделать настройку для программирования СИ30 через USB порт.
  Необходимо установитьUSB драйвер.
• Пытаюсь интегрировать СИ30 в скада-систему Masterscada и никак не могу найти параметр, отвечающий за выбор сетевого протокола обмена.
  В СИ30 реализована функция автоматического выбора протокола связи. Это означает, что СИ30 сам определяет по какому протоколу к нему пришел запрос и переводит себя на этот протокол автоматически без участия пользователя.
• В документации указана максимальная частота входных импульсов 10 кГц, интересует вопрос: какую частоту входных импульсов поддерживает СИ30 в квадратурном режиме, при работе с энкодером?
  При работе в квадратурном режиме при работе с энкодером СИ30 также воспринимает частоту входных импульсов 10 кГц.

Документация и ПО

Документация
webРуководство по эксплуатации СИ30		pdf	7.22 MB
Руководство по эксплуатации СИ30	English	pdf	5.64 MB
Руководство по эксплуатации (краткое) СИ30		pdf	1.99 MB
Сертификаты
Декларация о соответствии на СИ30		zip	0.98 MB
Сертификат средств измерений СИ30	Казахстан	zip	206.28 kB
Сертификат средств измерений СИ30	Беларусь	zip	701.59 kB
Сертификат средств измерений СИ30	Россия. 65350-16	zip	184.94 kB
Описание типа СИ СИ30		pdf	1.1 MB
ПО
Конфигуратор СИ30		zip	1.78 MB
USB драйвер СИ30		zip	3.24 MB

Комплектность

• Прибор СИ30
• Комплект крепежных элементов
• Компакт-диск с ПО
• Паспорт и гарантийный талон
• Руководство по эксплуатации
