ОВЕН СИ8 — универсальный счетчик импульсов

•
•
•
•
•
•
•
•
•

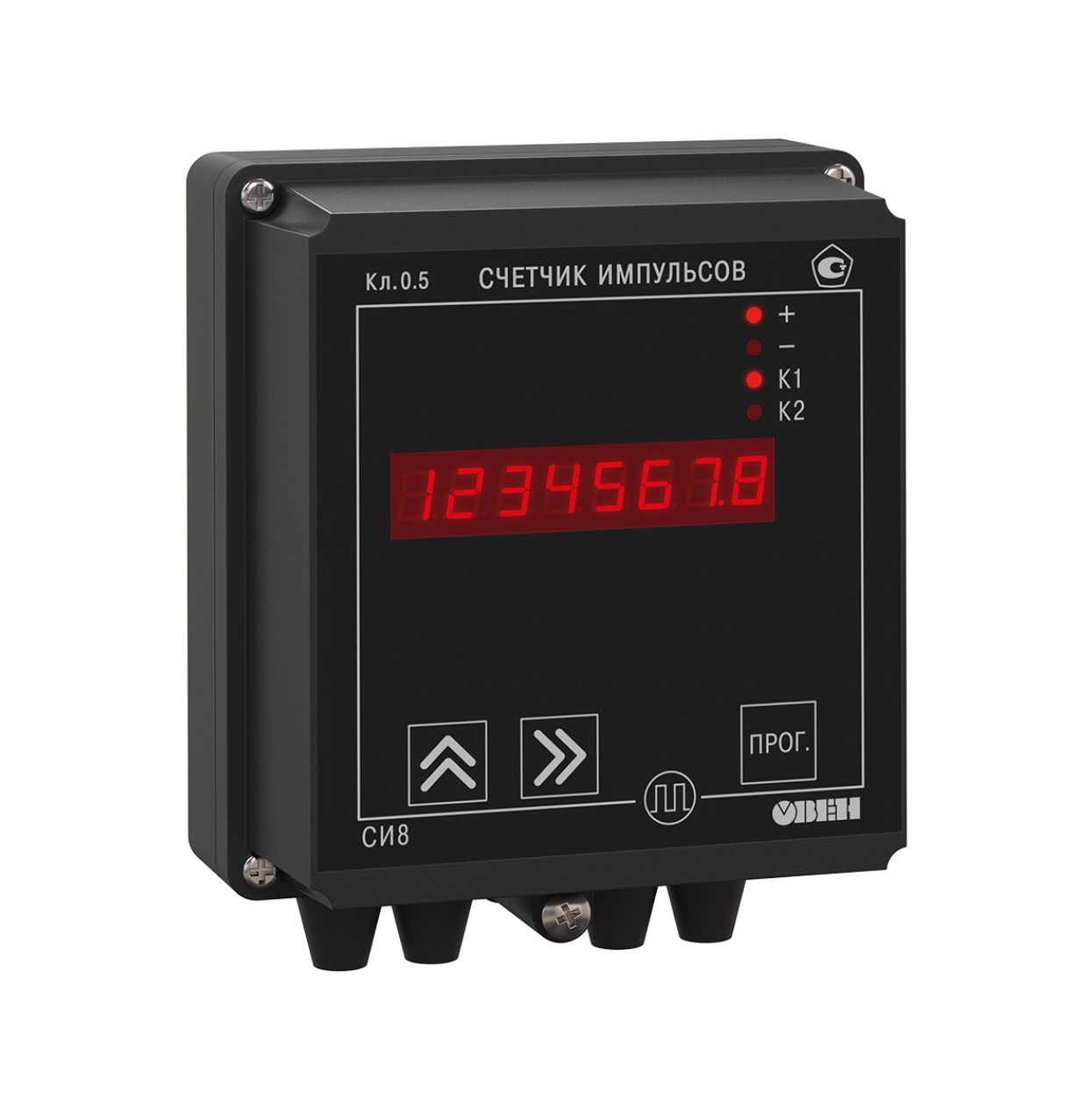

Микропроцессорный счетчик импульсов СИ8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.Счетчик импульсов СИ8 не рекомендуется использовать совместно с энкодерами. Для работы с энкодерами следует применять счетчик импульсовОВЕН СИ30.Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности

• Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
• Определение направления вращательного движения узлов и механизмов.
• Подсчет текущего или суммарного расхода.
• Реальные единицы измерения продукции.
• Подсчет времени наработки оборудования.
• Измерение длительности процессов.
• Три внешних входных устройства для организации счета.
• Управление нагрузкой с помощью двух выходных устройств.
• Сохранение результатов счета при отключении питания.
• Встроенный модуль интерфейса RS-485 по желанию заказчика.

Технические характеристики

Питание

Напряжение питания

90...264 В перем. тока или20...370 В пост. тока

Входы

Подключаемые датчики	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);– n-p-n–типа с открытым коллекторным выходом;– датчики с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В
Количество входов управления	3
Напряжение низкого (активного) уровня на входах	0...0,8 В
Напряжение высокого уровня на входах	2,4...30 В

Встроенный источник питания

Номинальное выходное постоянное напряжение	24 В
Максимальный выходной ток	100 мА
Нестабильность выходного напряжения, не более	12,5 %
Уровень пульсаций, не более	100 мВ

Счетчик импульсов

Количество счетных разрядов	7
Максимальная частота входных импульсов	8000 Гц
Минимальная длительность входных импульсов	0,1 мс
Диапазон значений делителя	1..9999
Диапазон значений множителя	0,000001...9999999
Постоянная времени входного фильтра	0,1...1000 мс

Расходомер

Время измерения среднего расхода

0,1...99,9 с

Счетчик времени

Дискретность отсчета времени

1 мин или 0,01 с

Выходные устройства

Время выключенного состояния ВУ	0,1...99,9 с
Максимально допустимый ток нагрузки:
– электромагнитных реле	8 А (220 В и cos φ> 0,4)
– транзисторных оптопар	0,2 А (+50 В)
– оптосимисторов	50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
– дублирующего выхода второго канала	30 мА при +30 В
Количество разрядов индикации	8

Интерфейсы связи

Интерфейсы

RS-485 (протокол ОВЕН)

Корпуса

Габаритные размеры и степень защиты корпуса
– щитовой Щ1	96×96×70, IP54*
– щитовой Щ2	96×48×100, IP54*
– настенный Н	130×105×65, IP44
* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	не более 80 %

Функциональная схема прибора

Модификации

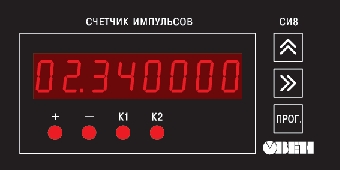

Элементы управления

8 разрядный цифровой индикатор	В режиме РАБОТА постоянно отображает по выбору пользователя одно из значений, получаемых:– счетчиком импульсов;– вычислителем расхода;– счетчиком времени.
Светодиоды «К1» и «К2»	Постоянной засветкой сигнализируют о том, что включены выходные устройства 1 и 2, соответственно.
Светодиоды «+» и «–»	Постоянной засветкой сигнализируют о направлении счета:«+» – направление счета прямое;«–» – направление счета обратное.

	Нажатие и удержание кнопок в режиме РАБОТА позволяет просматривать два «теневых» значения (т. е. значения, которые не выводятся на индикатор постоянно).
	Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для выбора группы параметров, изменения знака числа или его значения.
	Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для быстрого перехода к параметру, выполняющему возврат в главное меню, либо для выбора разряда или положения запятой при установке значения параметра.
	Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для записи установленного значения параметра в память прибора и выполнения команд.

Схемы подключения

FAQ

Как задать дробный множитель или изменить позицию десятичной точки множителя?

• Зайти в меню программирования, в группу параметров А. Выставить значения всех имеющихся уставок = 1
• Зайти в группу параметров В. Выставить значения параметров FinL= -9 и FinH = 9
• Зайти в группу параметров С, кратковременным нажатием копки «ПРОГ» выбрать параметр F. В этом режиме необходимо выбрать необходимую позицию десятичной точки множителя с помощью кнопки, при этом сама точка мигает. После того как позиция десятичной точки выставлена, нажимаем кратковременно кнопку «ПРОГ» и переходим к редактированию значения множителя. Индикатором этого режима является мигающее значение крайне левого разряда. Кнопкойвыбираем необходимый разряд, а кнопкойвыбираем нужное значение.
• Выставляем необходимые значения параметров FinL и FinH в группе параметров В.
• Остальная настройка проходит стандартным путем, описанным в руководстве по эксплуатации в разделе «Программирование».

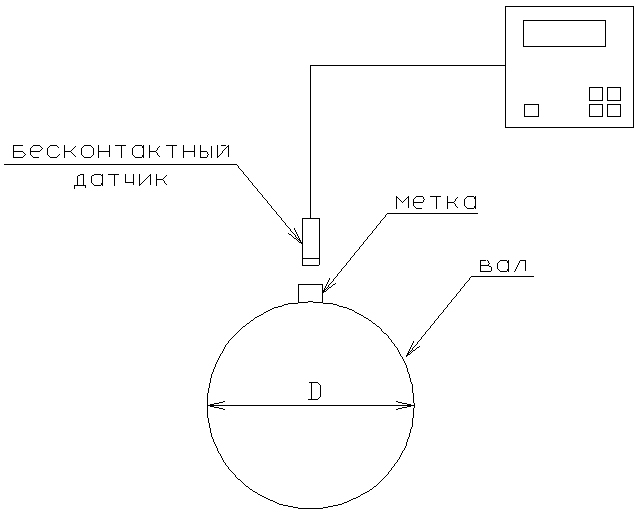

Каким образом можно измерить длину, например кабеля, полотна бумаги или полимерной пленки с помощью бесконтактного датчика и счетчика импульсов СИ8?

Как правило, в узлах перемотки существуют прижимные или натяжные ролики.К краю данного ролика можно прикрепить метку. Если это металлический вал, то на него можно сваркой наварить болт высотой 15-30 мм или же прикрепить его любым другим доступным способом. Напротив этой метки нужно разместить индуктивный датчик таким образом, чтобы при движении метка проходила в поле его действия. В итоге мы сможем посчитать число оборотов, которое сделает вал. Далее нужно число оборотов вала перевести в длину, а для этого знать длину окружности вала. Ее можно измерить рулеткой или рассчитать ее зная диаметр вала.L= 3.14 * DD – диаметр валаL – длина окружности валаПолученное значение L будет являться значением множителя F. В итоге, с каждым новым импульсом значение на счетчике будет меняться на величину L.

Какова точность измерения СИ8?

Основная абсолютная погрешность измерений, выполняемых счетчиком импульсов не более ±1 от значения, высвечиваемого в младшем разряде цифрового индикатора.

Пытаюсь настроить СИ8, чтобы он считал отрезки времени работы станка, но никак не получатся это сделать?

Подсчет времени можно осуществить двумя путями: либо запитать СИ8 параллельно с станком или же в цепи питания станка поставить реле и завести сухие контакты на вход 2 счетчика. Плюсы второго варианта в том, что пользователь может контролировать суммарное время даже когда станок не работает.Далее нужно выставить следующие параметры в меню программирования:Группа СinP=6inD=3Ftt=0 (если нужны секунды и десятые доли секунд) / 1 (отображаются часы и минуты).

Документация

Документация
webРуководство по эксплуатации СИ8		pdf	5.71 MB
Руководство по эксплуатации (краткое) СИ8		pdf	1.67 MB
Сертификаты
Декларация о соответствии на СИ8		zip	0.99 MB
Сертификат средств измерений СИ8	Казахстан	zip	290.16 kB
Сертификат средств измерений СИ8	Беларусь	zip	279.31 kB
Сертификат средств измерений СИ8	Россия. 28696-10	zip	255.05 kB
Описание типа СИ СИ8		pdf	1.51 MB

Комплектность

• Прибор СИ8
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
