ОВЕН ПР225 — программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet

•
•
•
•
•
•
•
•
•
•
•
•

ПР225 – новое программируемое реле в щитовом корпусе с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов-выходов для управления в системах водоснабжения, отопления, кондиционирования, вентиляции, пищевой промышленности и др.Графический цветной экран 3,5” позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.Алгоритм работы ПР225 строится пользователем в бесплатной нативной российскойсреде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Особенности и преимущества

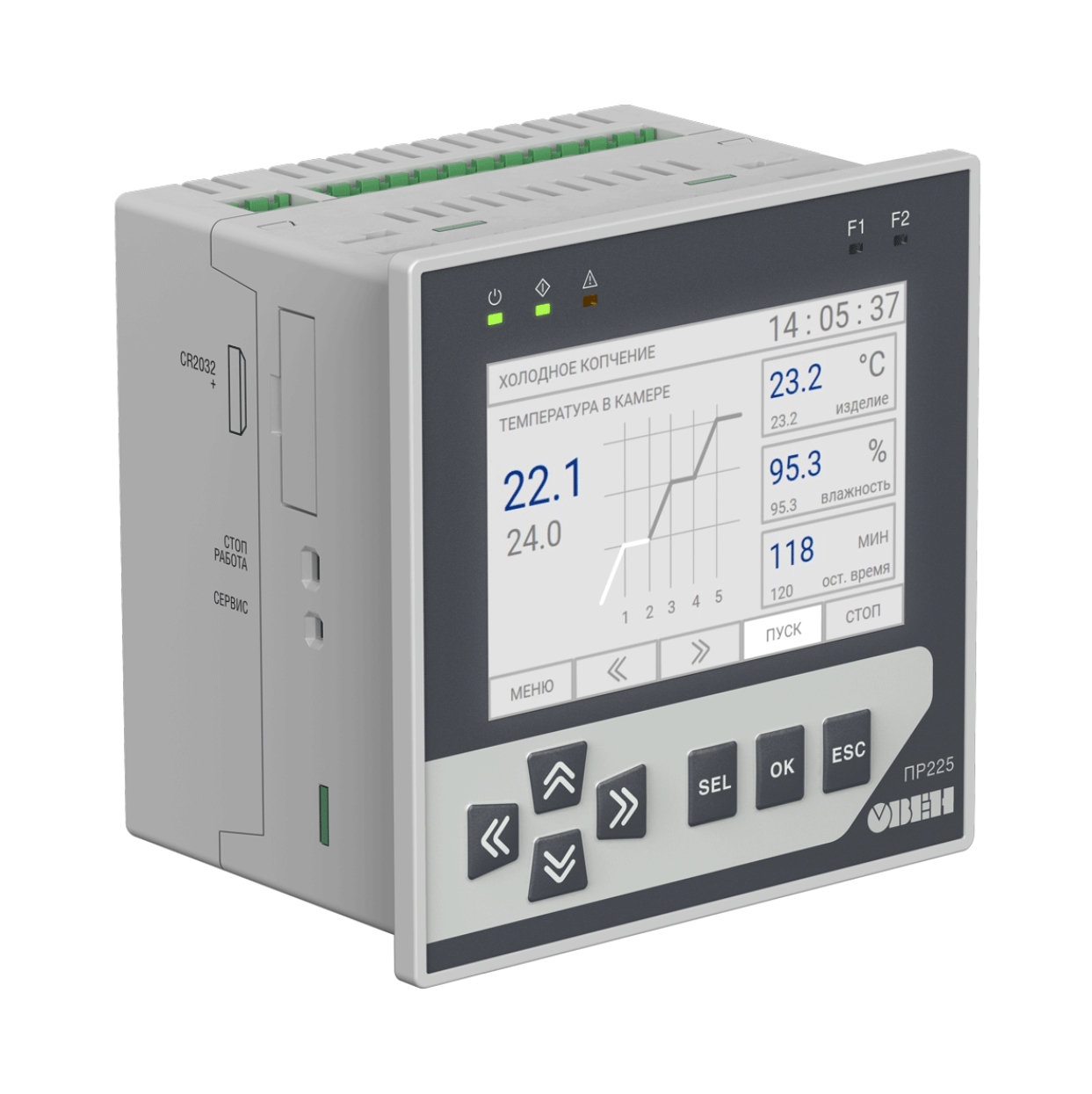

HMI: графический экран и кнопки

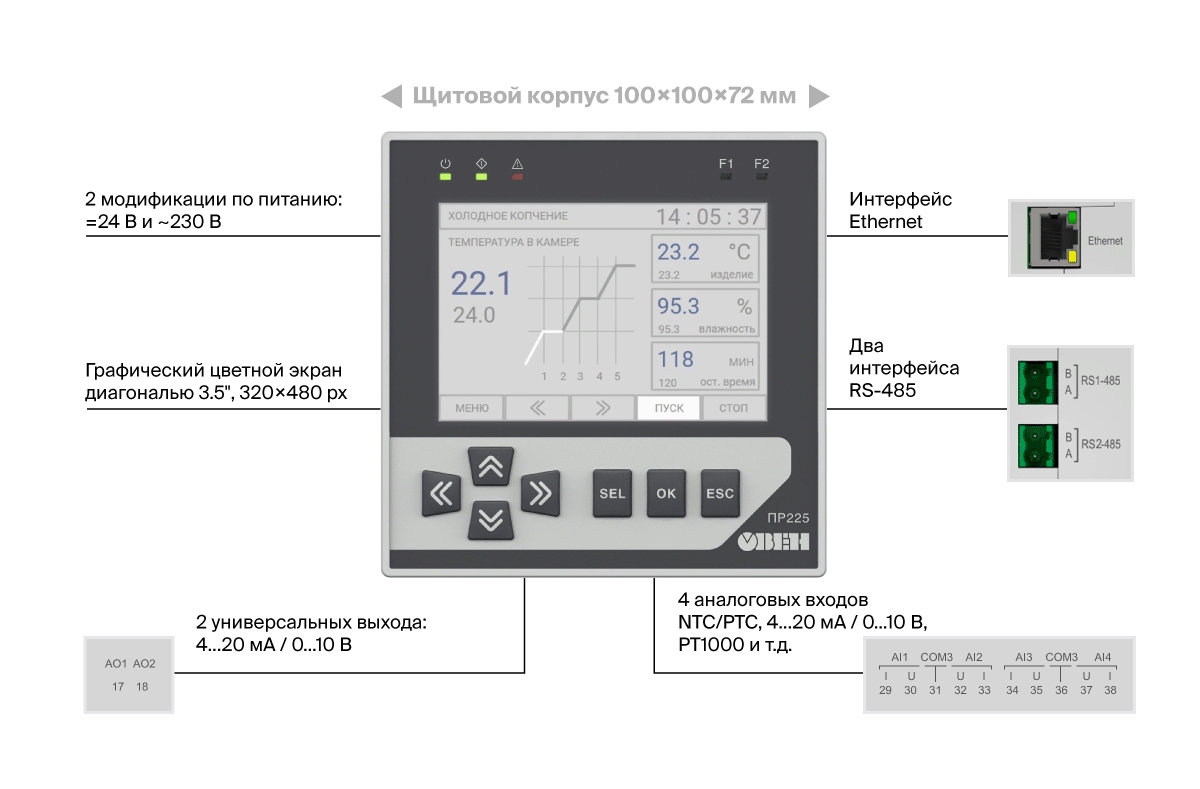

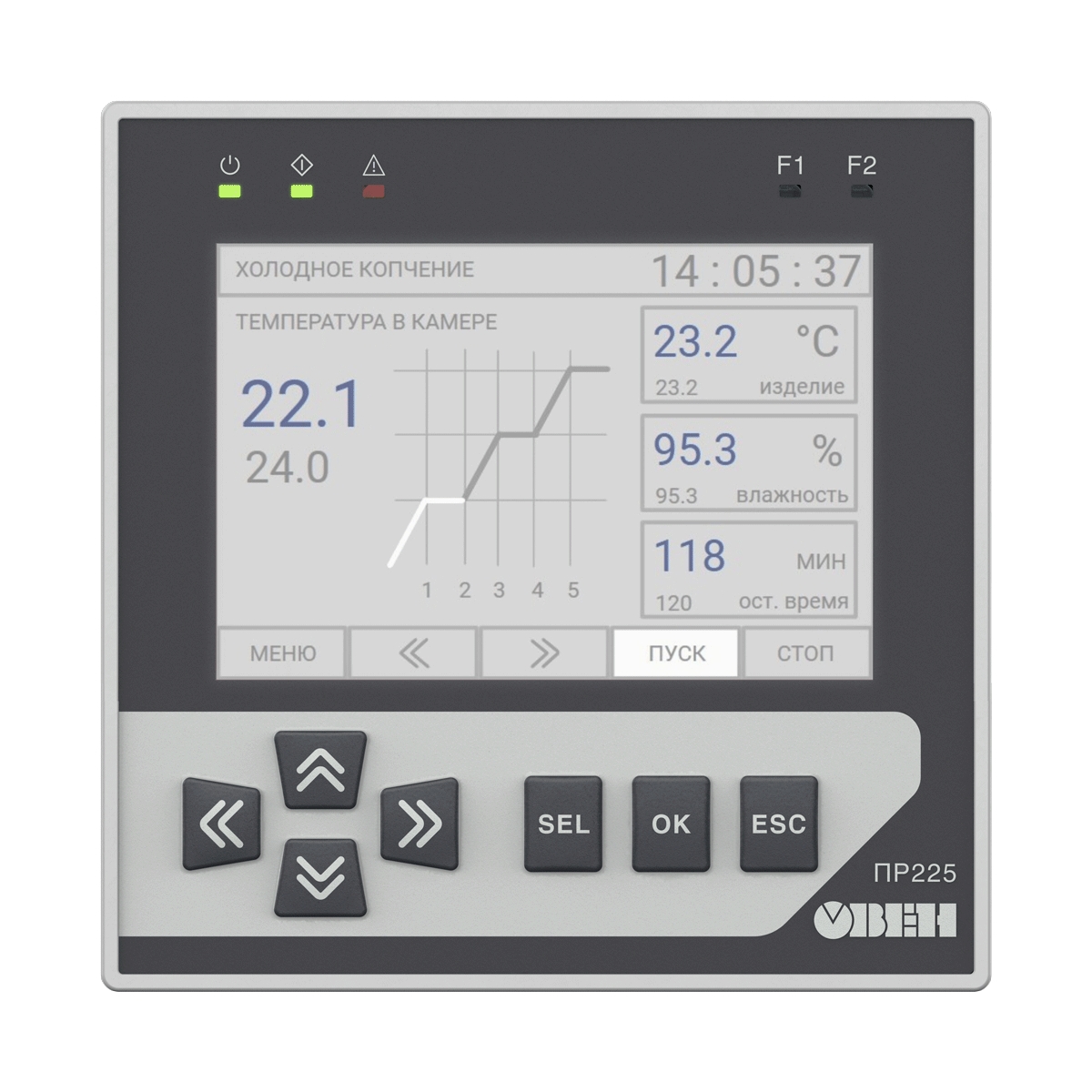

• Графический цветной экран с диагональную 3,5“, 320×480
• 7 механических кнопок с возможностью пользовательской настройки
• 5 светодиодов: 3 сервисных, 2 пользовательских

Оптимальная комбинация входов-выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
• 8 дискретных входов (питание =24 В/ ∼220 В)
• 8 дискретных выходов (Э/М реле и транзисторные ключи)

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
  • Прямой доступ в облачный сервисOwenCloud
  • Подключение к ПК для конфигурирования и записи программы
  • Настройка вOwen Configurator
  • Визуализация процессов с помощью панелей оператора и SCADA
  • Увеличение входов-выходов с помощью модулей Мх210
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
  • Интеграция в SCADA-системы
  • Визуализация процессов с помощью панелей оператора
  • Увеличение входов-выходов с помощью модулей Мх110
  • Управление внешними устройствами: ПЧВ, датчики и др.
  • Подключение к ПК для конфигурирования и записи программы

Конструктивные особенности

• Щитовое исполнение 100×100×72
• Съемные клеммники – для удобства монтажа
• Быстрая замена батарейки

Эксплуатация

• 2 модификации по питанию: =24 и ~230 В
• Работа в неотапливаемых помещениях: -20...+55 ºС
• Конфигурирование и запись программы через USB, Ethernet

Отличительные характеристики ПР225

Примеры применения

Управление вентиляцией

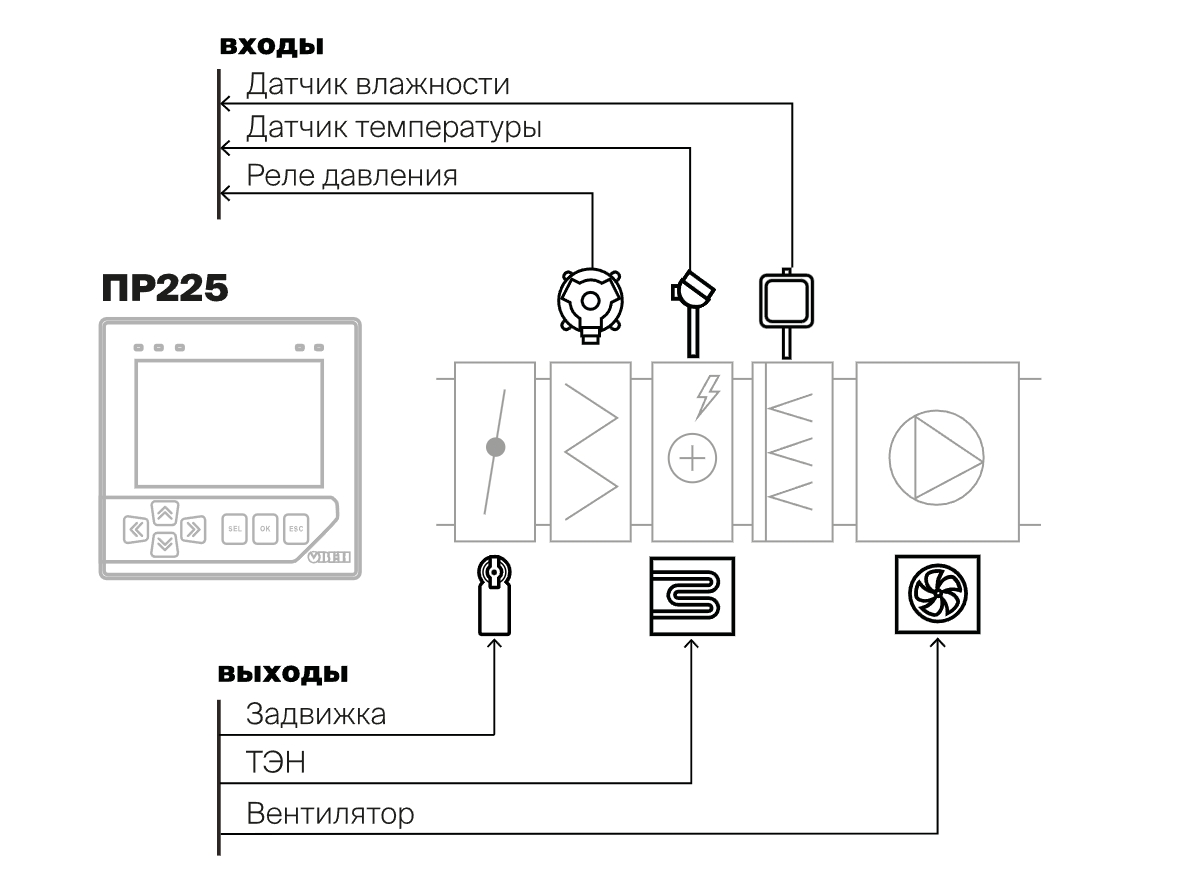

ОВЕН ПР225 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Прибор обеспечивает точное поддержание температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы для различных режимов работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг. Корпус щитового типа позволяет легко изменять параметры системы без необходимости взаимодействия со шкафом управления.Управление автоклавом

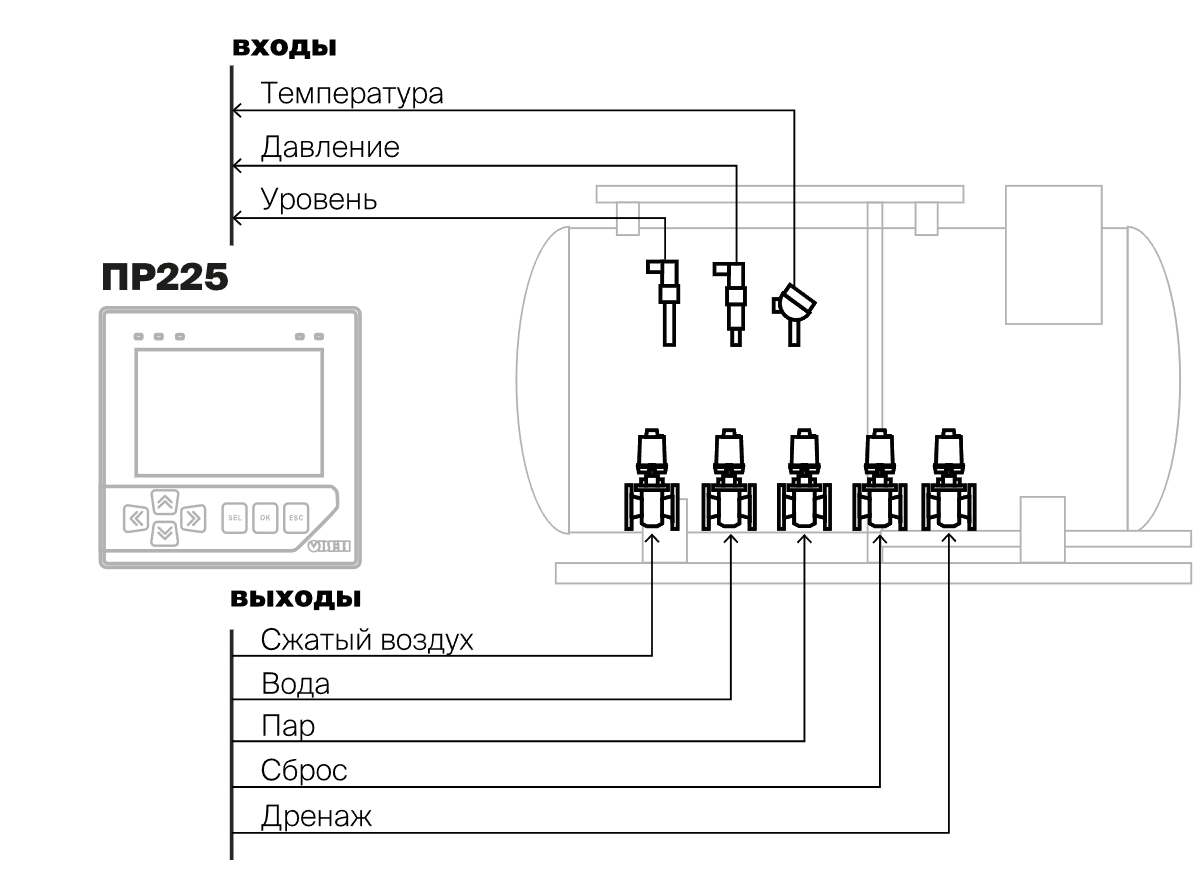

ОВЕН ПР225 обеспечивает высокую точность поддержания температуры и давления в автоклавах различных типов и размеров. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Автоматизация на базе ПР225 гарантирует стабильную работу оборудования, снижает необходимость постоянного контроля со стороны человека, включая функции диагностики и удаленного мониторинга для оперативного контроля.Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса
Программируемое реле ОВЕН ПР225 идеально подходит для автоматизации малых и средних инкубаторов. Устройство монтируется непосредственно на дверцу шкафа управления, что исключает необходимость дополнительного использования панели оператора. Цветной дисплей с диагональю 3,5” позволяет создавать интуитивно понятный и удобный интерфейс для работы оператора. Интеграция с облачным сервисом OwenCloud обеспечивает удаленный контроль системы, анализ архивных данных и возможность оперативной реакции на отклонения.

Технические характеристики

Наименование	ПР225-230	ПР225-24
HMI
Тип дисплея (тип матрицы)	Графический (IPS LCD)
Количество отображаемых цветов	65535
Диагональ	3,5“
Разрешение	320 × 480 пикселей
Поддерживаемые языки	Русский, английский
Кнопки	7 механических кнопок (с возможностью программной пользовательской настройки)
Светодиоды	3 сервисных, 2 пользовательских
Программирование
Среда программирования	Owen Logic
Конфигурирование	Owen Configurator
Объем Retain-памяти	2040 байт
Объем памяти сетевых переменных (режим slave)	2040 байт
Количество сетевых запросов в режиме Master	192
Стек	Динамический
Память ПЗУ	64 кбайт
Память ОЗУ	320 кбайт
Интерфейсы программирования и конфигурирования	USB Type-C, Ethernet
Общие сведения
Диапазон переменного напряжения питания	90 до 264 В (номинальное 230 В, при 50 Гц)
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	=20...36В (номинальное =24)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Flash-память (архив)
Количество циклов записи и стирания	100 000
Максимальный размер файла архива	2048 байт
Максимальное количество файлов архива	300 шт.
Минимальный период записи архива	30 c
Дискретные входы
Количество	8
Тип	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	Датчики с выходом push-pullДатчики с выходом n-p-nДатчики с выходом p-n-p
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа
Электрическая прочности изоляции	510 В
Номинальное напряжение питания	24 В
Гальваническая развязка	Групповая
Электрическая прочности изоляции	510 В
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более	1 мс
Работа в дискретном режиме	Да, =24 В
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество	8 шт.
Тип	Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,953 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)	-	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	Индивидуальная
Транзиторные (КТ)	Отсутствует
Электрическая прочность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	-
Аналоговые выходы
Количество	2
Тип аналогового выхода	Универсальный: 4...20 мА / 0...10 В
Разрядность ЦАП	12 бит
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи	Modbus TCP
Режим работы	Master/Slave
Интерфейс RS-485 (1 или 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

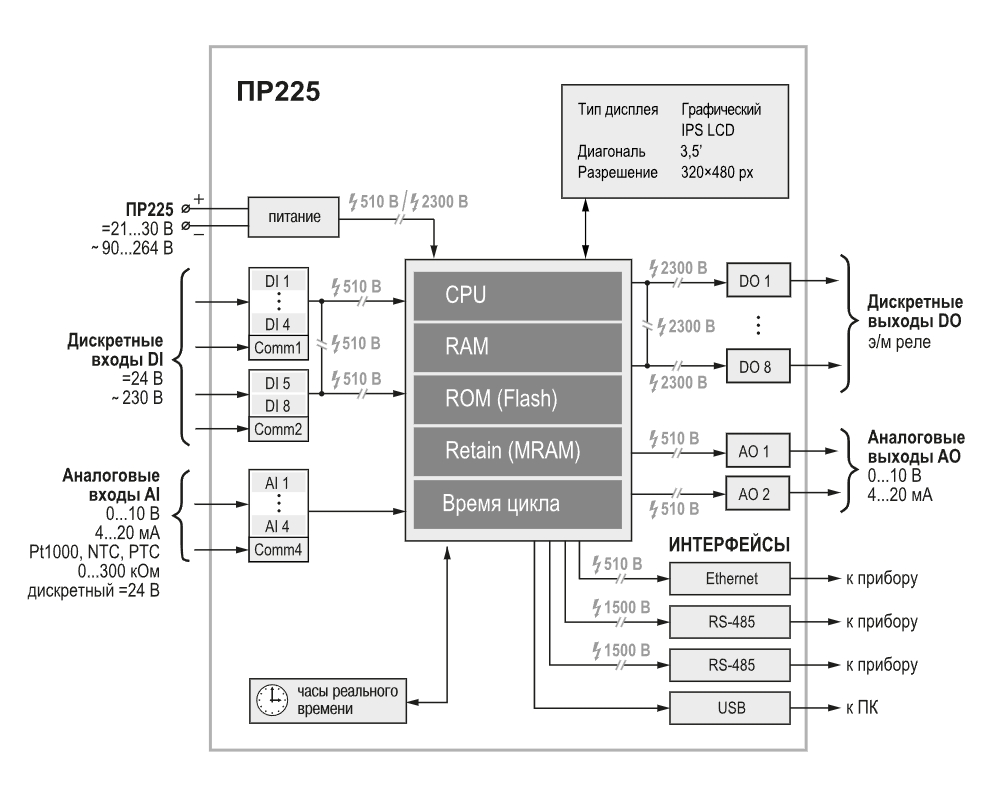

Функциональная схема прибора

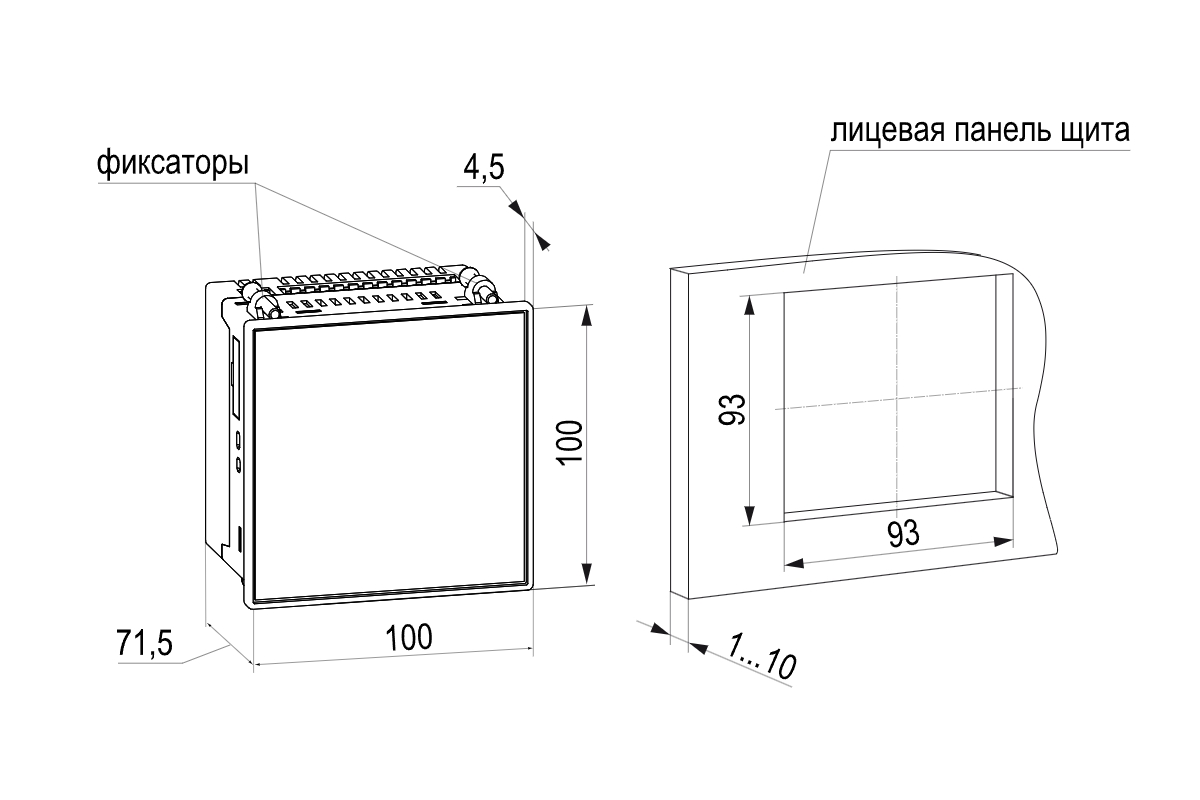

Габаритные и установочные размеры

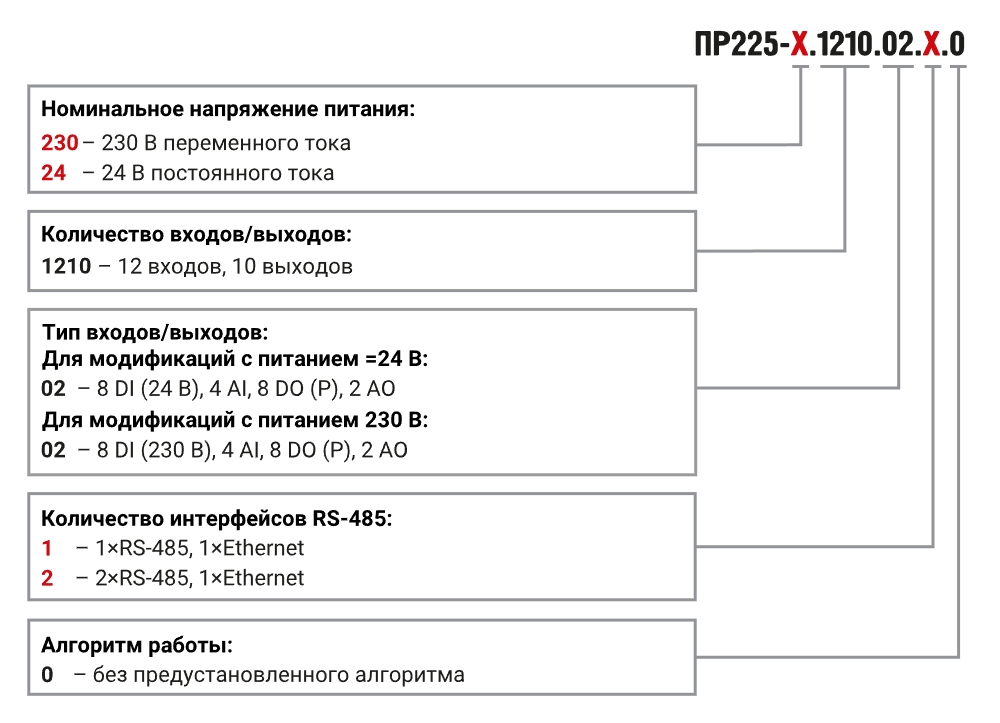

Модификации

Модификация	Питание, В	Входы		Выходы		RS-485	Ethernet
		DI	AI	DO	AO
ПР225-24.1210.02.1.0	=24	8 (24 В)	4	8 Р	2АУ	1	1
ПР225-24.1210.02.2.0	=24	8 (24 В)	4	8 Р	2АУ	2	1
ПР225-230.1210.02.1.0	~230	8 (230 В)	4	8 Р	2АУ	1	1
ПР225-230.1210.02.2.0	~230	8 (230 В)	4	8 Р	2АУ	2	1

Схемы подключения

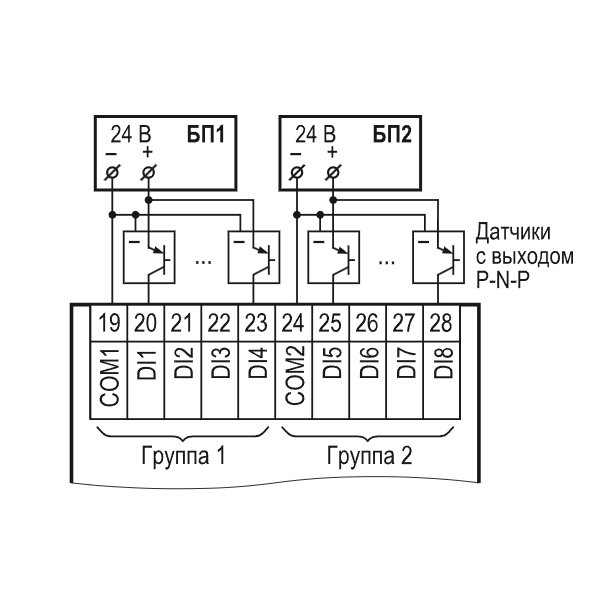

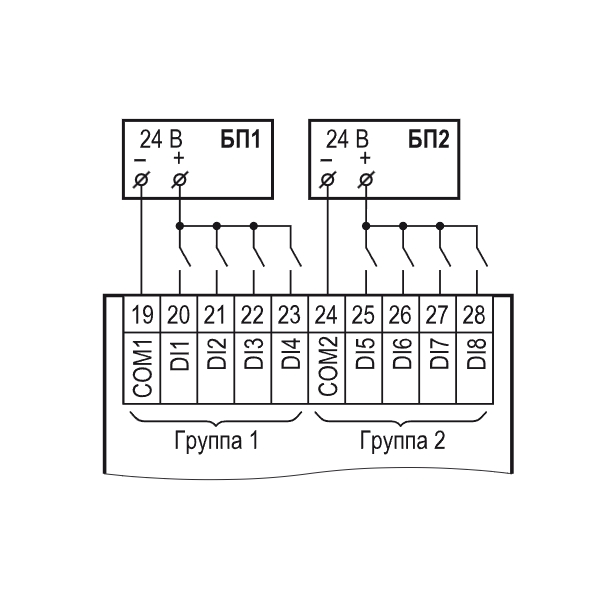

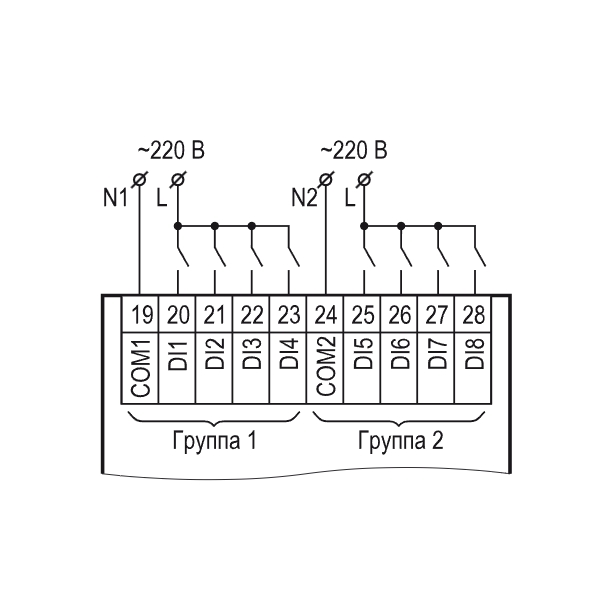

Схемы подключения к дискретным входам

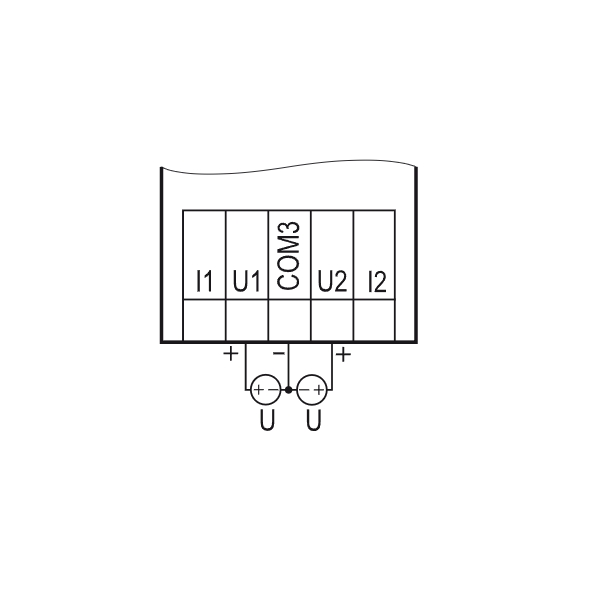

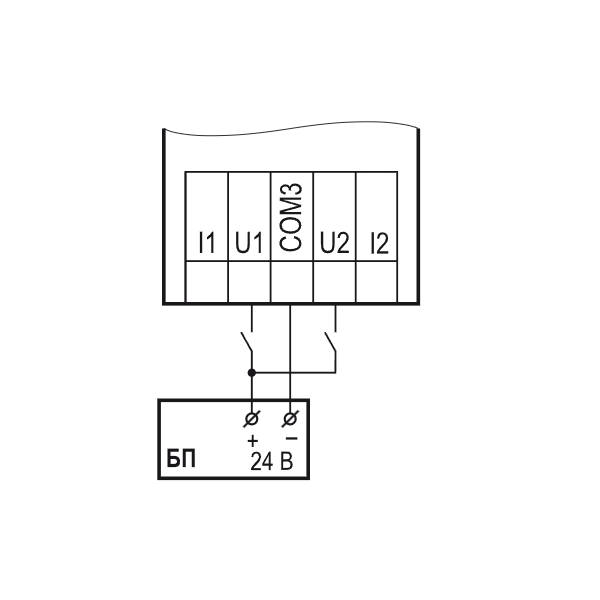

Схемы подключения к аналоговым входам (дискретный режим)

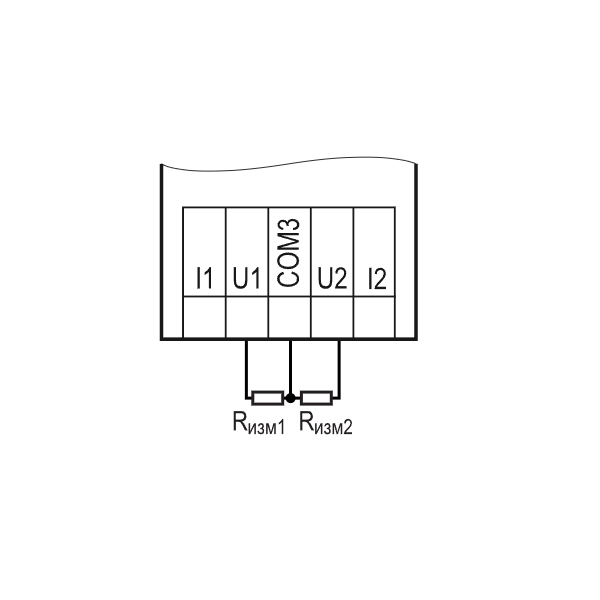

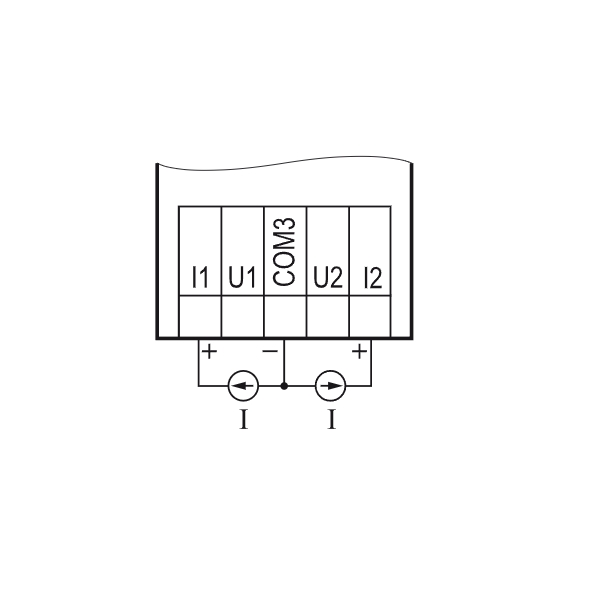

Схемы подключения к аналоговым входам (аналоговый режим)

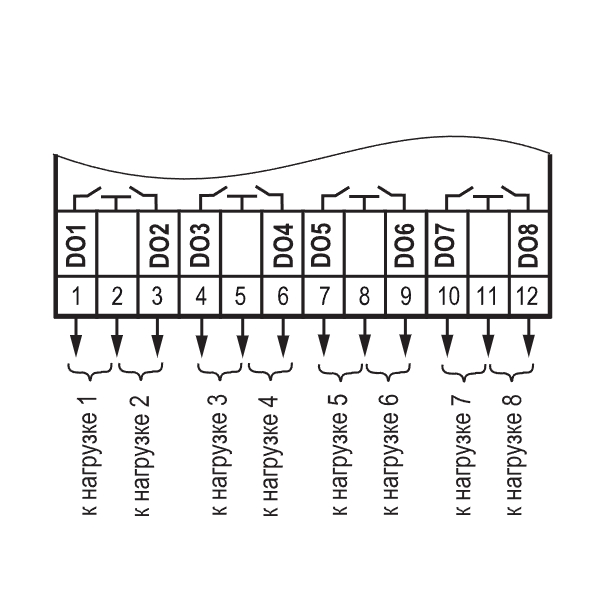

Схемы подключения к дискретным выходам

Схема подключения ВЭ типа «Р»

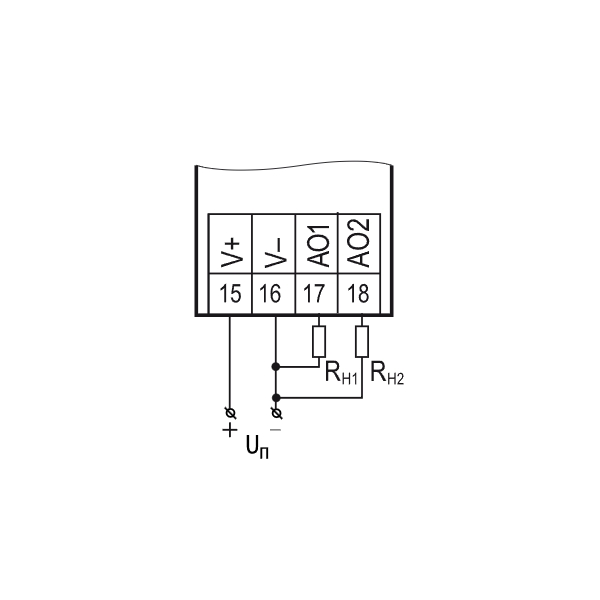

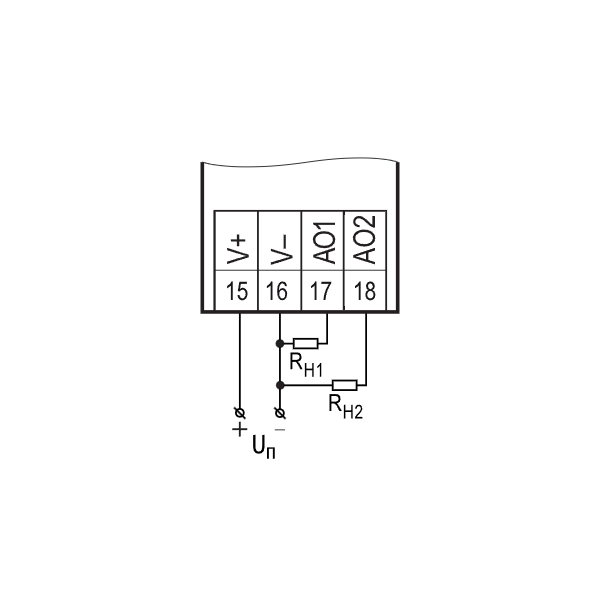

Схемы подключения к аналоговым выходам

Документация

Документация
Руководство по эксплуатации ПР225	pdf	10.04 MB
Руководство по эксплуатации (краткое) ПР225-230.1210.02.x.0	pdf	2.22 MB
Руководство по эксплуатации (краткое) ПР225-24.1210.02.x.0	pdf	2.32 MB
Протокол Modbus в ОВЕН ПР	pdf	180.46 kB
Сертификаты
Декларация о соответствии на ПР225	zip	47.2 kB

Комплектация

• Прибор ПР225 - 1 шт.
• Краткое руководство по эксплуатации - 1 экз.
• Паспорт и гарантийный талон - 1 экз.
• Комплект клеммных соединителей - 1 экз.
• Комплект крепежных элементов
