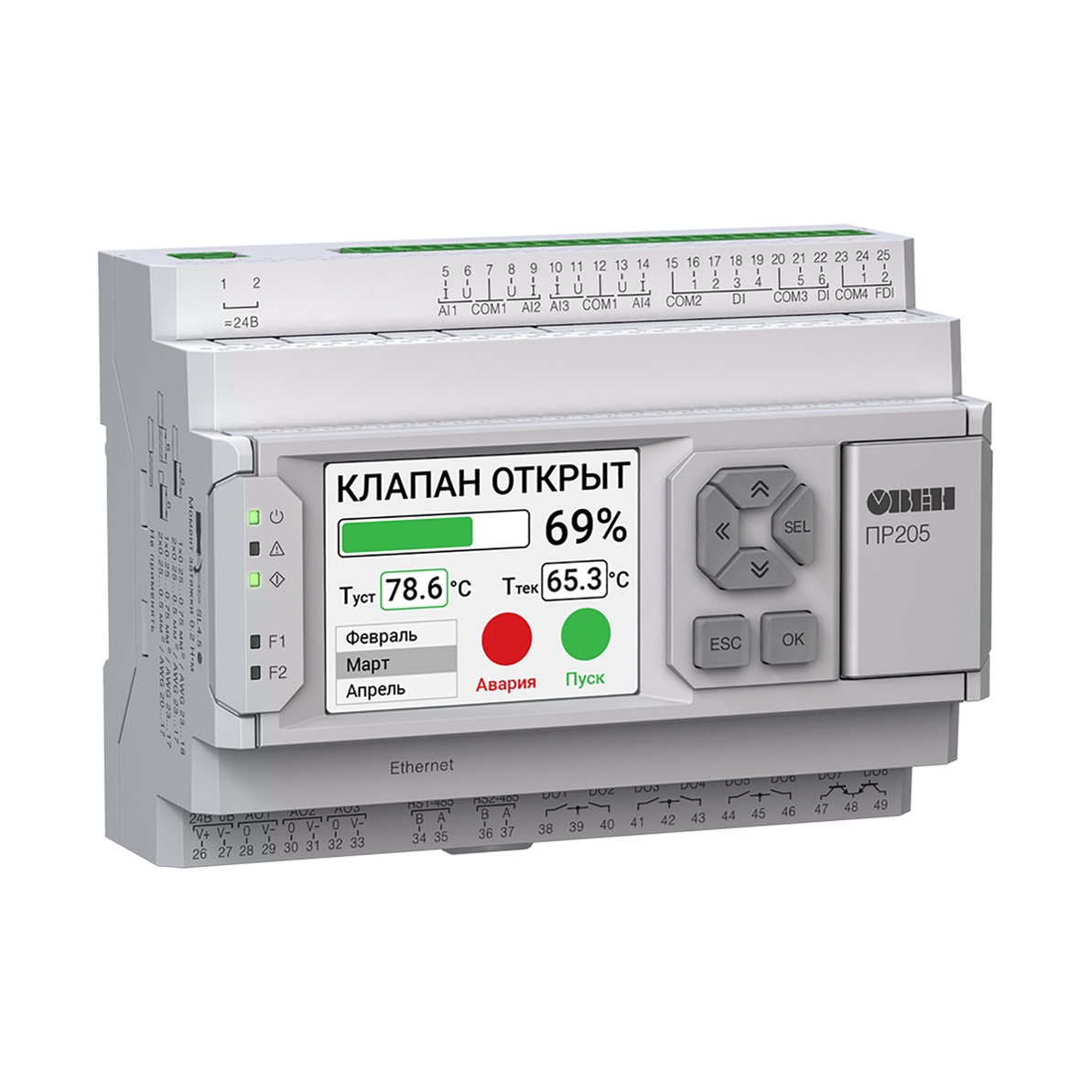

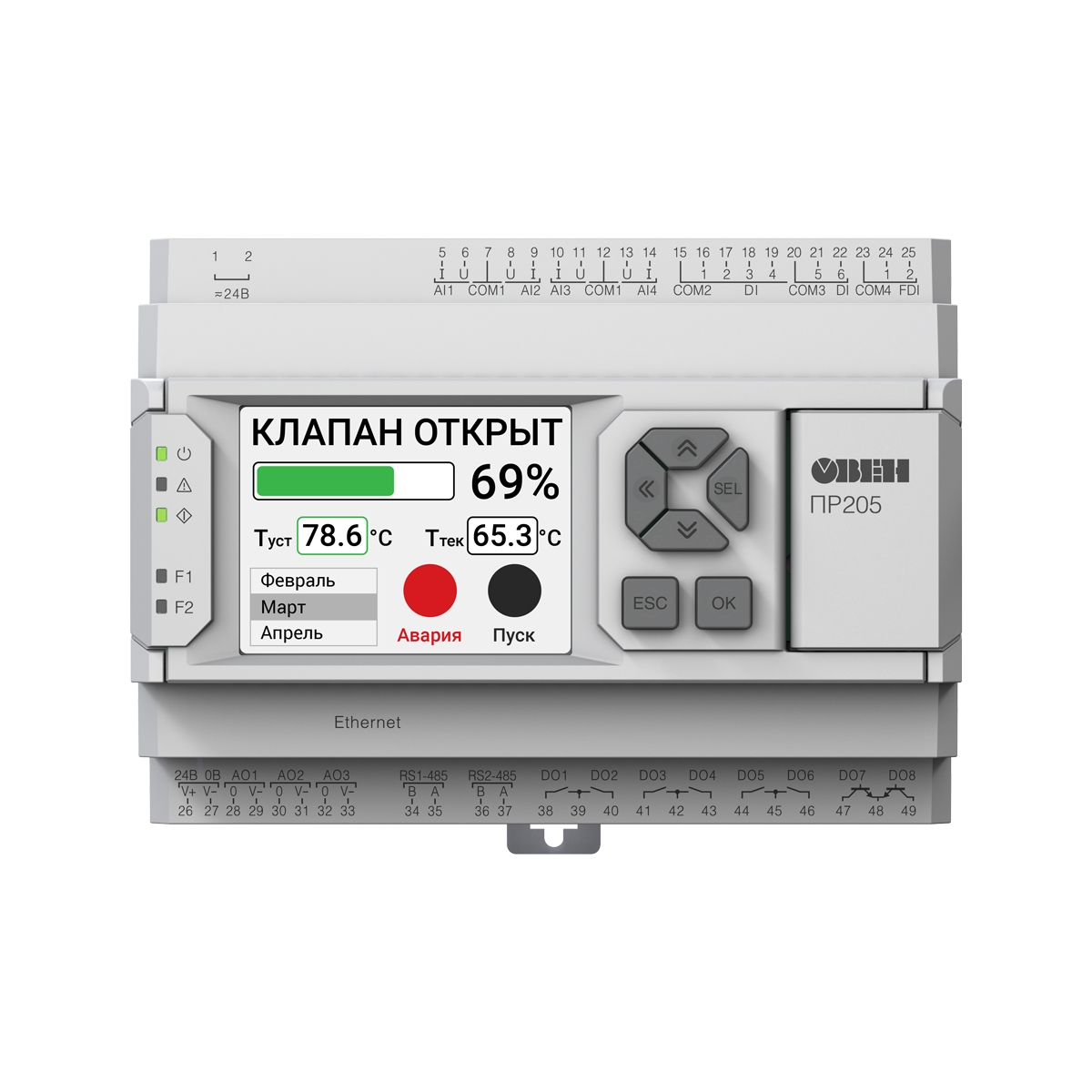

ОВЕН ПР205 — программируемое реле с графическим дисплеем и Ethernet

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Области применения

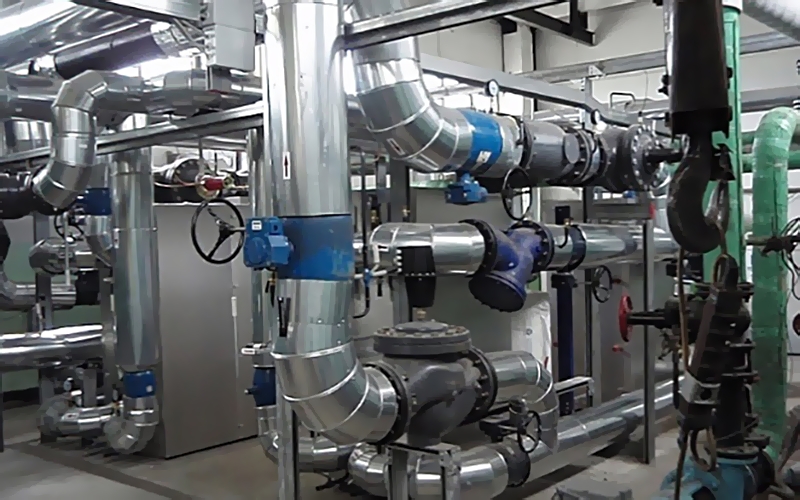

ЖКХ: ИТП, ЦТП

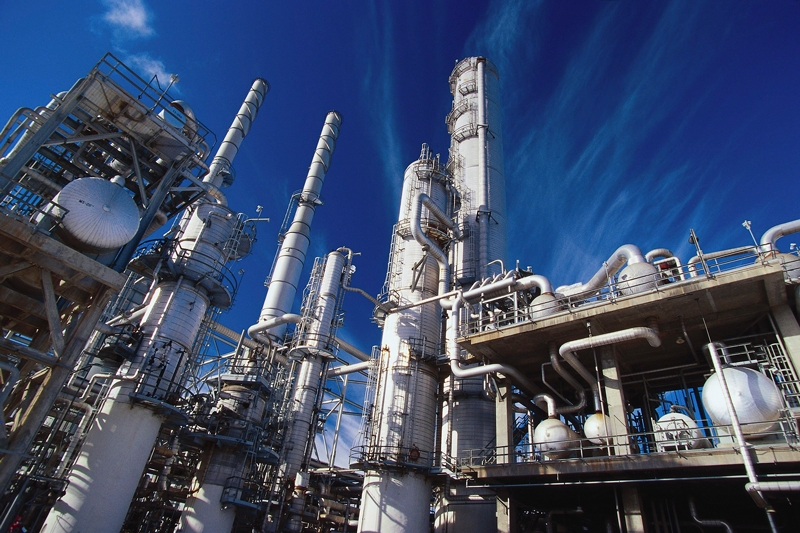

Энергетика

Автоматизация зданий

Особенности и преимущества

HMI: графический экран и кнопки

• Графический цветной экран диагональную 2,4“, 320×240.
• 6 механических кнопок с возможностью пользовательской настройки.
• 5 светодиодов: 3 сервисных, 2 пользовательских.

Оптимальная комбинация входов/выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
• 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
• 6 дискретных входов (питание =24 В).
• 2 быстрых дискретных входа до 100 кГц.
• 8 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
  • Прямой доступ в облачный сервис OwenCloud.
  • Подключение к ПК для конфигурирования и записи программы.
  • Настройка в OWEN Configurator.
  • Визуализация процессов с помощью панелей оператора и SCADA.
  • Увеличение входов/выходов с помощью модулей Мх210.
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
  • Интеграция в SCADA-системы.
  • Визуализация процессов с помощью панелей оператора.
  • Увеличение входов/выходов с помощью модулей Мх110.
  • Управление внешними устройствами: ПЧВ, датчики и др.
  • Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности

• Компактный модульный корпус шириной 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация

• 2 модификации по питанию: =24 и ~230 В.
• Увеличение каналов ввода/вывода с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -20...+55 ºС.
• Конфигурирование и запись программы через USB, Ethernet.

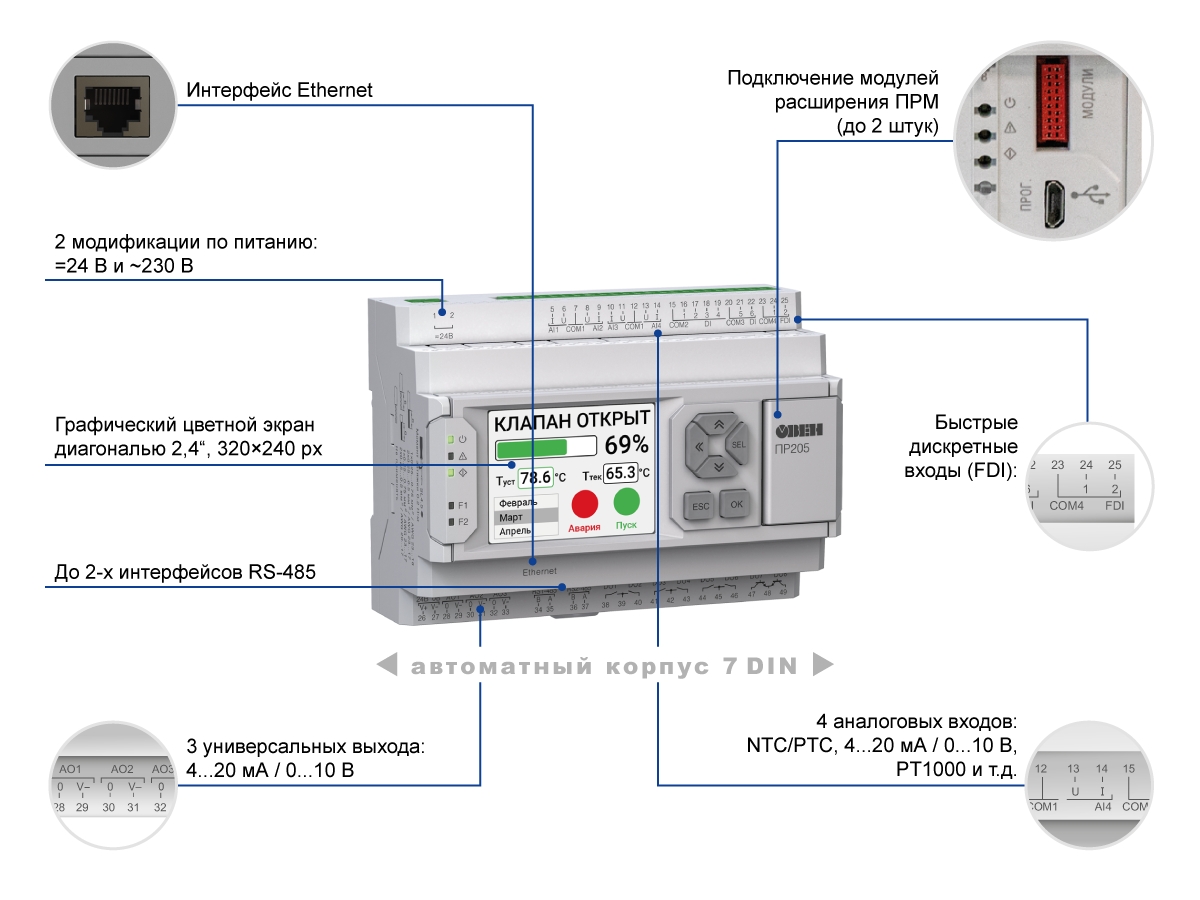

Отличительные характеристики ПР205

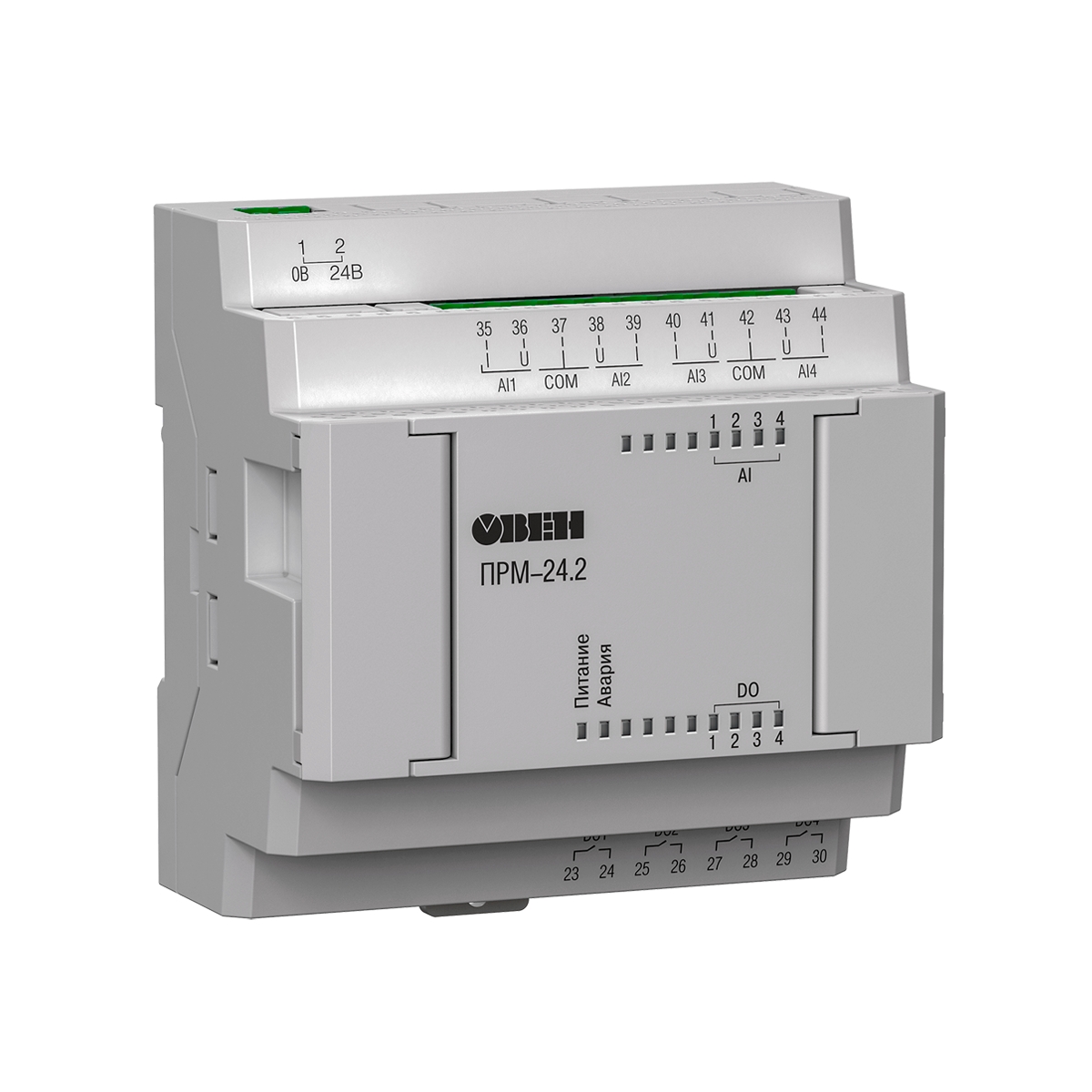

Модули расширения ОВЕН ПРМ для ПР205

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:

• ПРМ-1 – для увеличения дискретных входов и выходов.
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
• ПРМ-3 – для увеличения аналоговых входов и выходов.

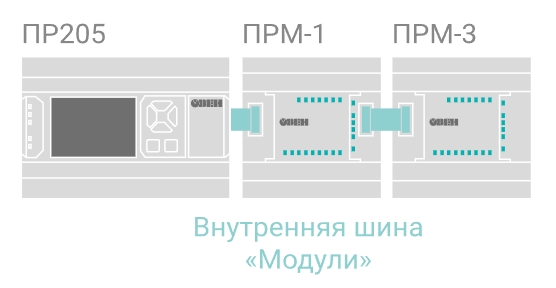

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.

Примеры применения

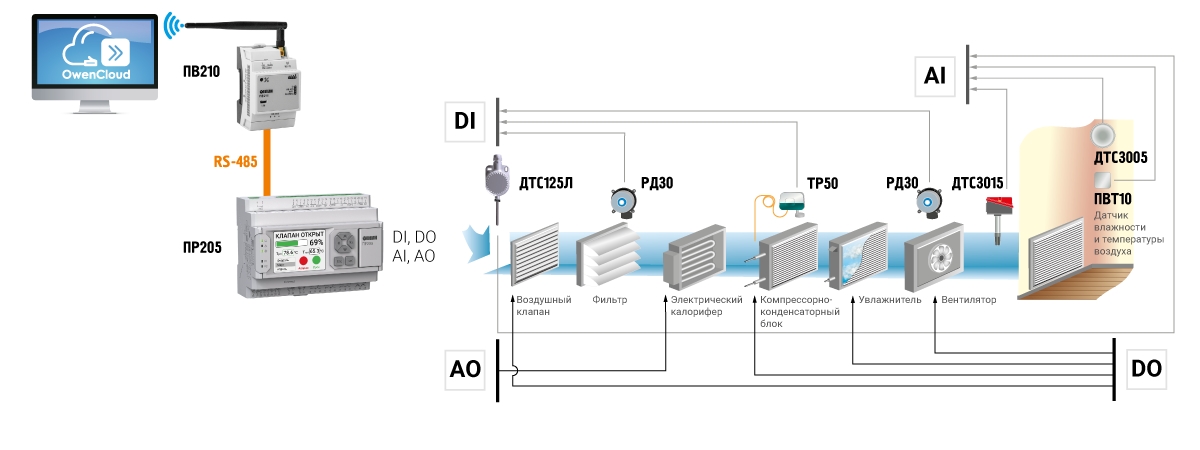

Управление вентиляцией

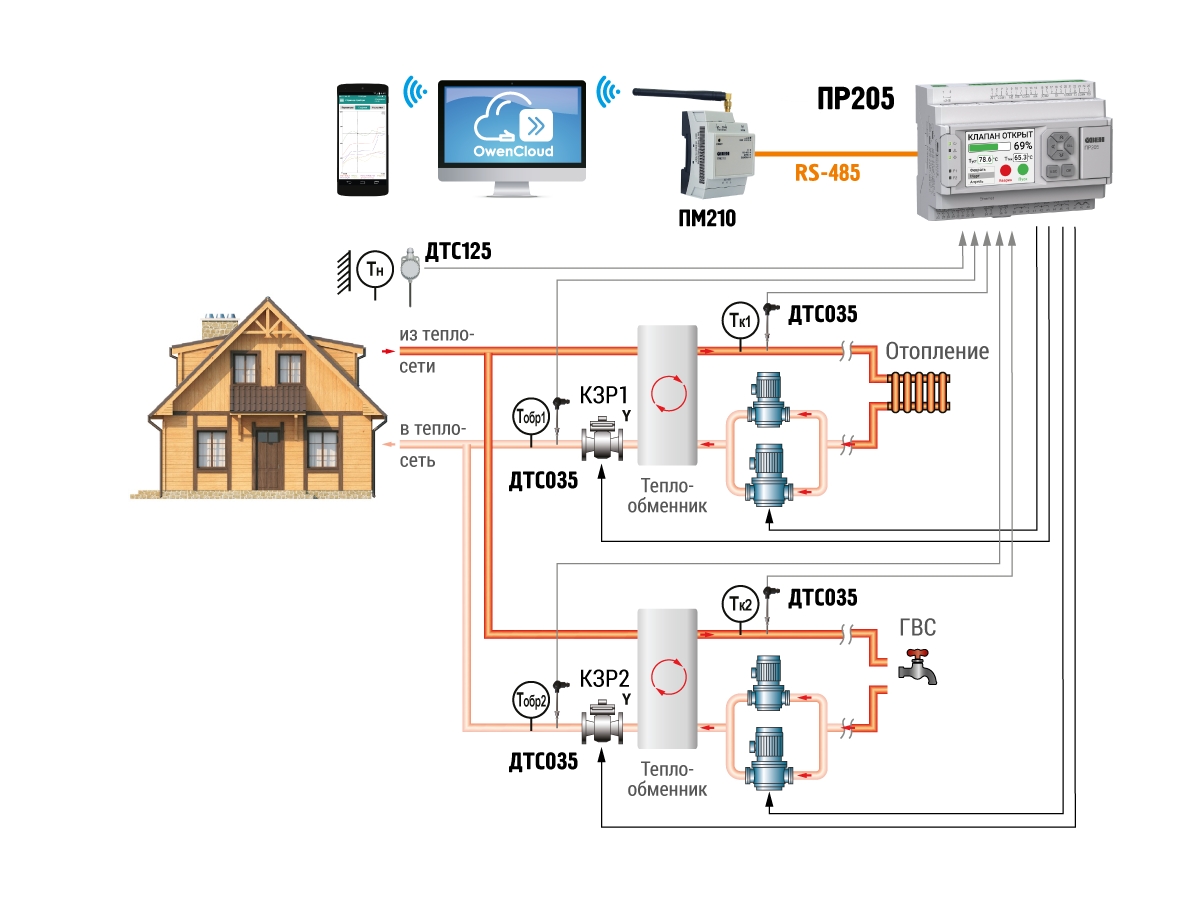

Управление отоплением и ГВС

Технические характеристики

Наименование	ПР205-230		ПР205-24
HMI
Тип дисплея (тип матрицы)	Графический (IPS LCD)
Количество отображаемых цветов	65535
Диагональ	2,4“
Разрешение	320 × 240 пикселей
Поддерживаемые языки	Русский, английский
Кнопки	6 механических кнопок (с возможностью программной пользовательской настройки)
Светодиоды	3 сервисных, 2 пользовательских
Программирование
Среда программирования	Owen Logic
Конфигурирование	OwenConfigurator
Объем Retain-памяти	1024 байт
Объем памяти сетевых переменных (режим Slave)	1024 байт
Стек	Динамический
Память ПЗУ	64 кбайт
Память ОЗУ	320 кбайт
Интерфейсы программирования и конфигурирования	microUSB, Ethernet
Общие сведения
Диапазон переменного напряжения питания	90 до 264 В (номинальное 230 В, при 50 Гц)		-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)		21...30 В (номинальное =24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	Да, до 2 шт.
Flash-память (архив)
Количество циклов записи и стирания	100 000
Максимальный размер файла архива	2048 байт
Максимальное количество файлов архива	300 шт.
Минимальный период записи архива	30 c
Дискретные входы
Количество	6
Тип	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	Датчики с выходом push-pullДатчики с выходом n-p-nДатчики с выходом p-n-p
Номинальное напряжение питания	=24 В
Гальваническая развязка	Групповая, по 4 входа
Электрическая прочности изоляции	510 В
Быстрые дискретные входы
Количество	2 шт.
Тип	Дискретный скоростной (ДС)
Подключаемые датчики	Датчики с выходом push-pull Датчики с выходом n-p-nДатчики с выходом p-n-p
Работа в режиме DI	Да
Минимальная длительность импульса	5 мкс
Максимальная частота импульсов	100 кГц
Номинальное напряжение питания	24 В
Гальваническая развязка	Групповая
Электрическая прочности изоляции	510 В
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более	1 мс
Работа в дискретном режиме	Да, = 24 В
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество	8 шт.
Тип	Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,953 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)	-	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	Индивидуальная
Транзиторные (КТ)	Отсутствует
Электрическая прочность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	-
Аналоговые выходы
Количество	3
Тип аналогового выхода	Универсальный: 4...20 А/0...10 В
Разрядность ЦАП	12 бит
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи	Modbus TCP
Режим работы	Master/Slave
ИнтерфейсRS-485 (0 или 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

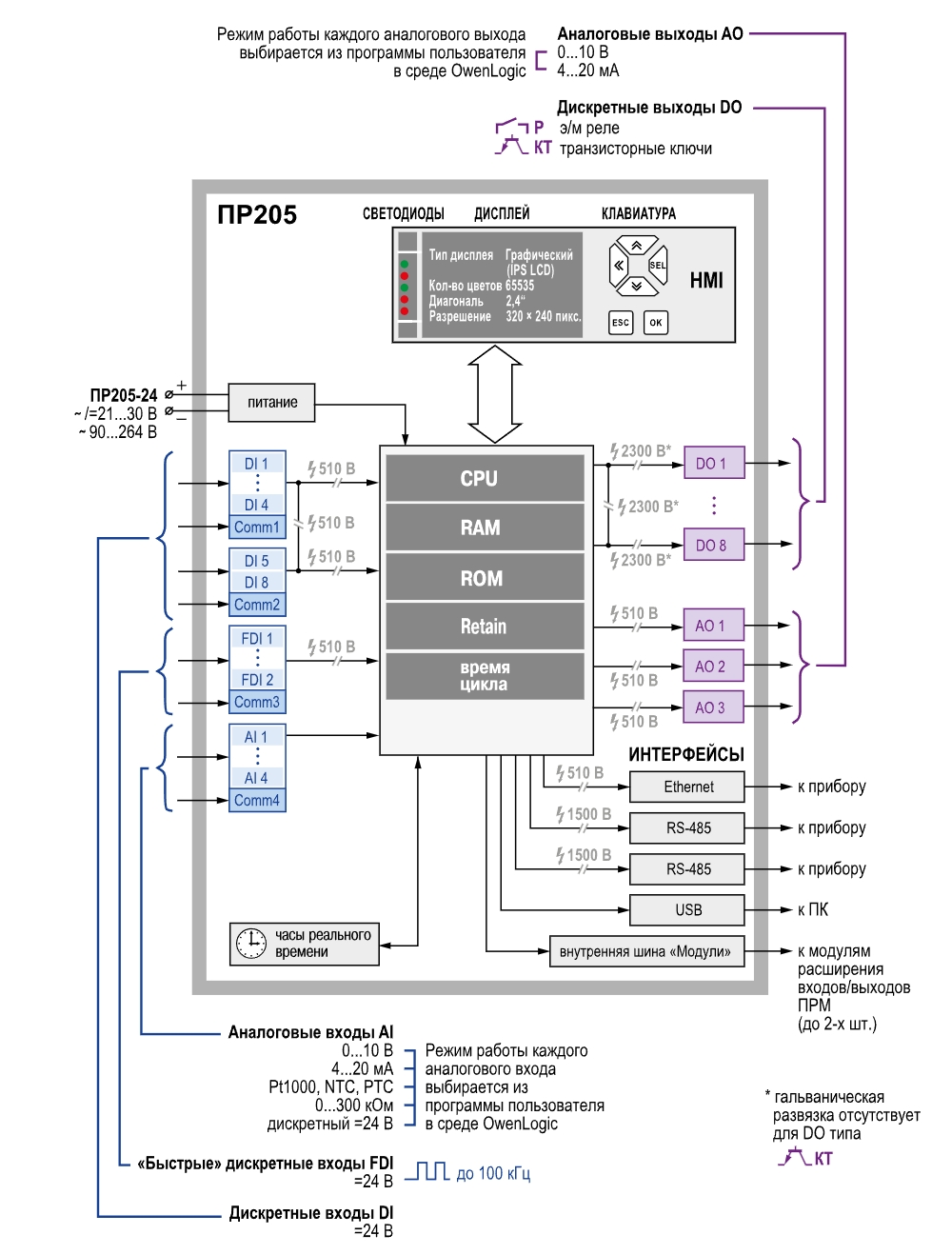

Функциональная схема прибора

Функциональная схема ПР205-24 и ПР205-230

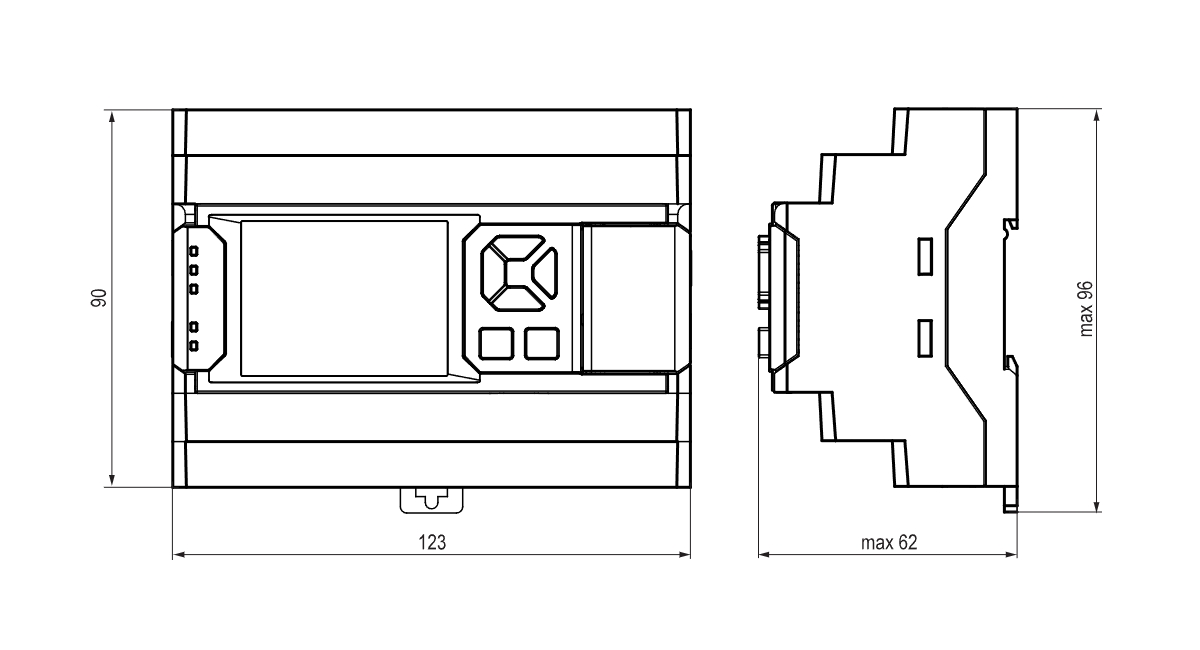

Габаритные и установочные размеры

ПО, примеры и инструкции

Название	Версия	Скачать
Среда программирования Owen Logic
Среда программирования OwenLogiс	2.3.325	Скачать

Архив версий Owen Logic

Название	Версия	Скачать
Среда программирования Owen Logiс	2.2.318	Скачать
Среда программирования Owen Logiс	1.22.288	Скачать
Среда программирования Owen Logiс	1.21.282	Скачать
Среда программирования Owen Logiс	1.20.277	Скачать
Среда программирования Owen Logiс	1.19.271	Скачать
Среда программирования Owen Logiс	1.17.270	Скачать
Среда программирования Owen Logiс	1.16.242	Скачать
Среда программирования Owen Logiс	1.15.240	Скачать
Среда программирования Owen Logiс	1.14.193	Скачать
Среда программирования Owen Logiс	1.13.188	Скачать
Среда программирования Owen Logiс	1.13.182	Скачать
Среда программирования Owen Logiс	1.12.192	Скачать
Среда программирования Owen Logiс	1.11.162	Скачать
Среда программирования Owen Logiс	1.10.157	Скачать
Среда программирования Owen Logiс	1.9.149	Скачать
Среда программирования Owen Logiс	1.8.62	Скачать
Среда программирования Owen Logiс	1.7.51	Скачать

Сервисное программное обеспечение
Microsoft .NET Framework 4.0 (Необходим при офлайн установке среды программирования Owen Logic)		Скачать
Драйвер
Драйвер USB ПР205		Скачать

Модификации

Модификация	Питание, В	Входы			Выходы		RS-485	Ethernet
		FDI	DI	AI	DO	AO
ПР205-24.1211.02.0.0	~/=24	2	6 (24 В)	4	8 Р	3АУ	0	1
ПР205-24.1211.02.2.0	~/=24	2	6 (24 В)	4	8 Р	3АУ	2	1
ПР205-24.1211.06.0.0	~/=24	2	6 (24 В)	4	6 Р2 К	3АУ	0	1
ПР205-24.1211.06.2.0	~/=24	2	6 (24 В)	4	6 Р2 К	3АУ	2	1
ПР205-230.1211.22.0.0	~230	2	6 (24 В)	4	8Р	3АУ	0	1
ПР205-230.1211.22.2.0	~230	2	6 (24 В)	4	8Р	3АУ	2	1
ПР205-230.1211.26.0.0	~230	2	6 (24 В)	4	6 Р2 К	3АУ	0	1
ПР205-230.1211.26.2.0	~230	2	6 (24 В)	4	6 Р2 К	3АУ	2	1

Схемы подключения

Схемы подключения к дискретным входам

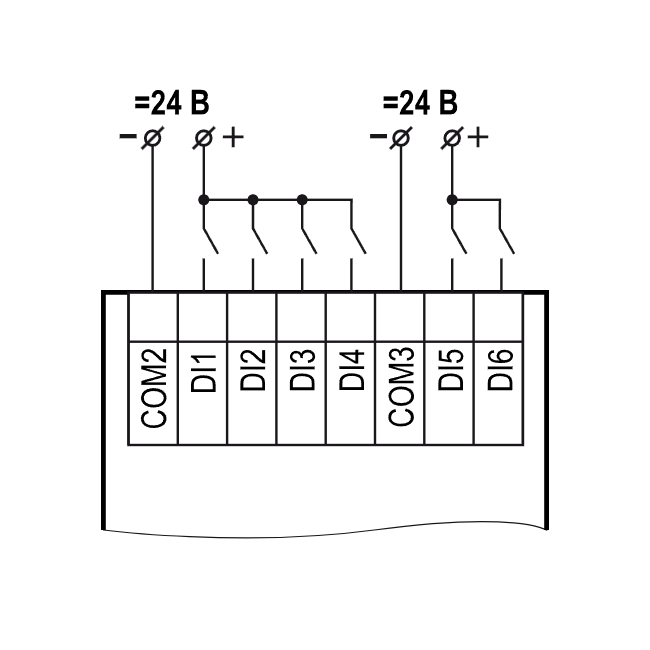

Подключение к дискретным входам типа «Д» датчиков типа «сухой контакт»

Схемы подключения к быстрым дискретным входам

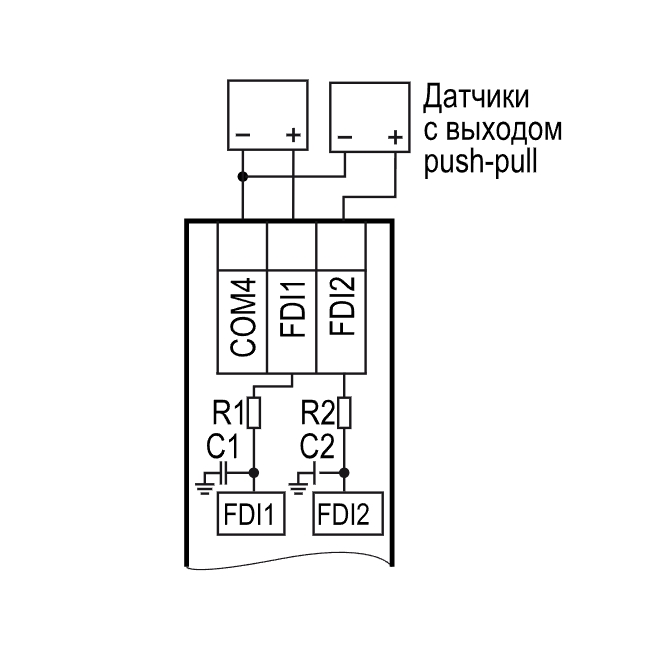

Подключение к дискретным входам типа «ДС» датчиков с выходом push-pull

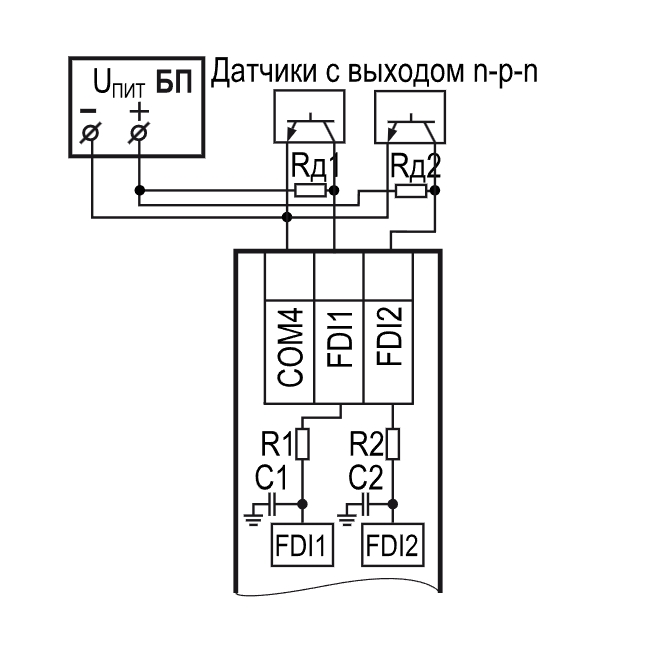

Подключение к входам типа «ДС» датчиков с выходом n-p-n

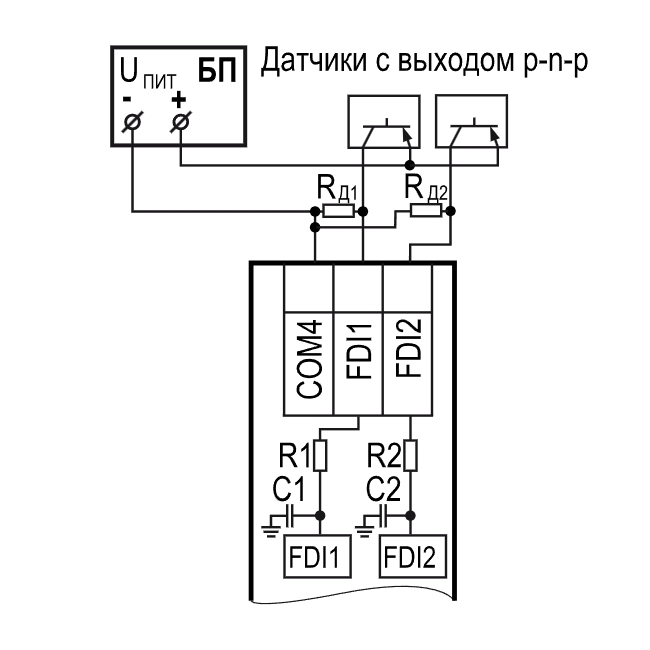

Подключение к входам типа «ДС» датчиков с выходом p-n-p

Схемы подключения к аналоговым входам (дискретный режим)

Схема подключения к универсальным входам, работающим в дискретном режиме, датчиков типа «сухой контакт»

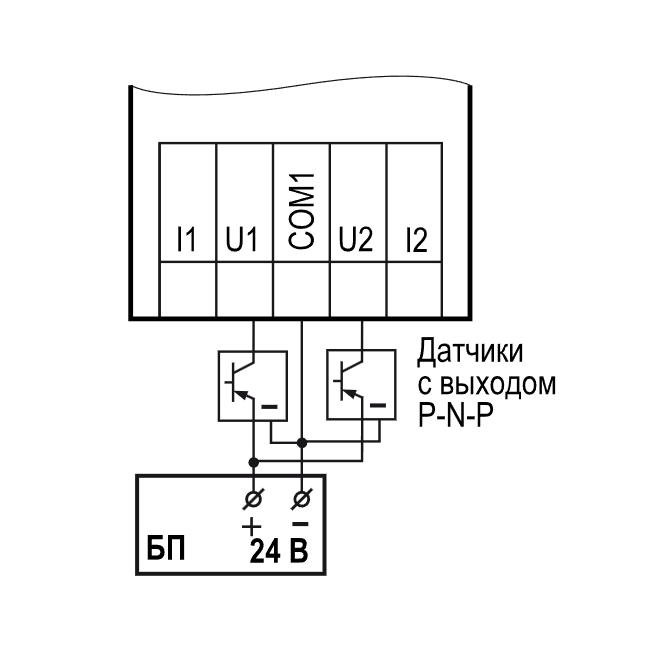

Схема подключения к универсальным входам, работающим в дискретном режиме, трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Схемы подключения к аналоговым входам (аналоговый режим)

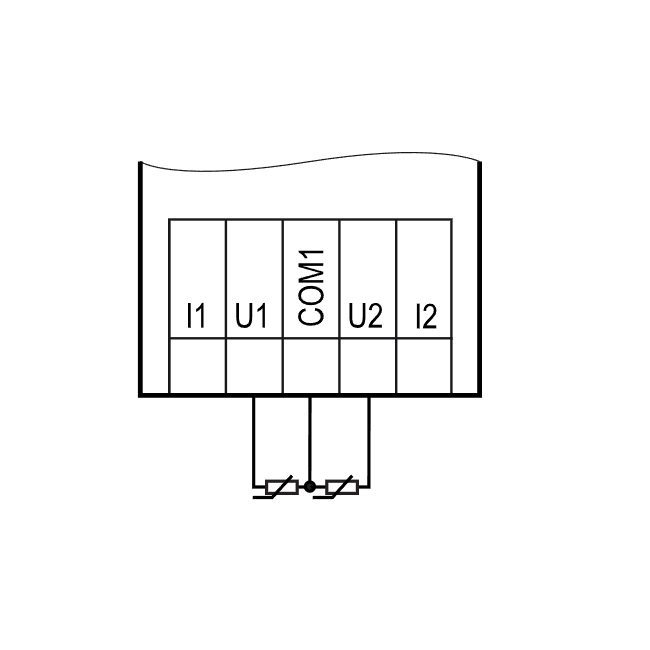

Подключение ТС к аналоговому входу

Подключение датчиков с выходом в виде тока

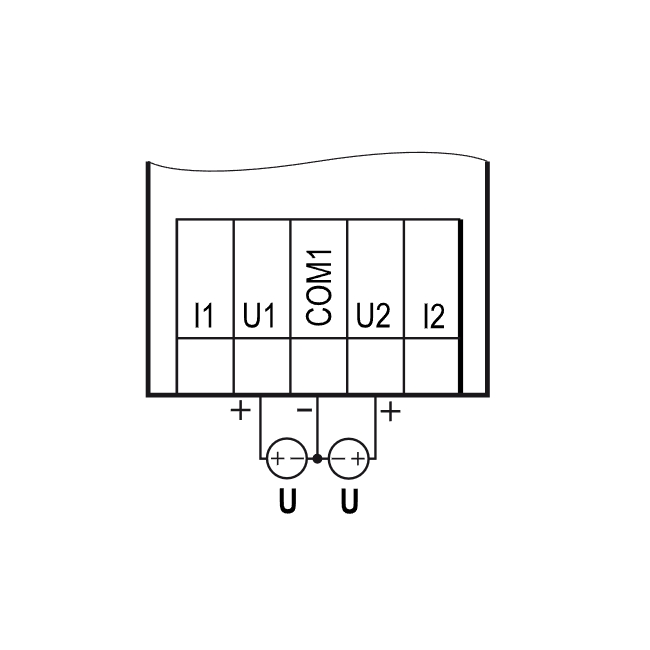

Подключение датчиков с выходом в виде напряжения

Подключение резистивных датчиков

Схемы подключения к дискретным выходам

Подключение нагрузки к выходу типа «КТ»

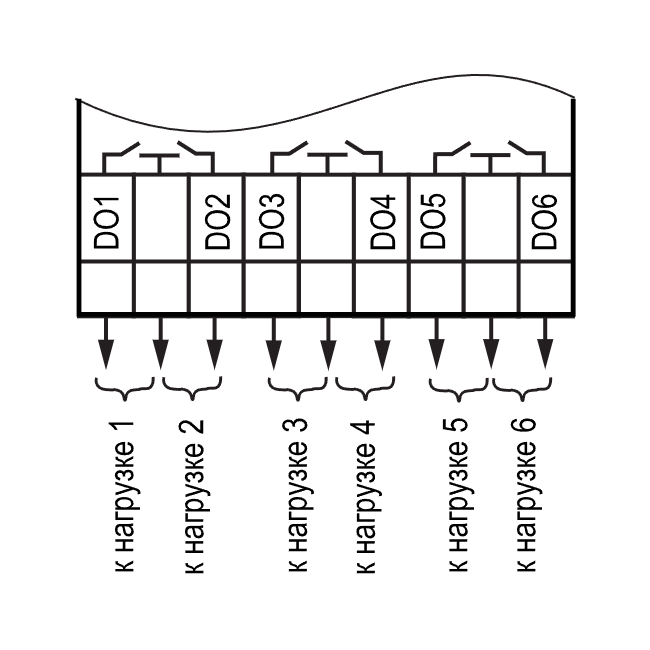

Схема подключения ВЭ типа «Р»

Схемы подключения к аналоговым выходам

Подключение аналогового выхода, находящегося в режиме источника тока

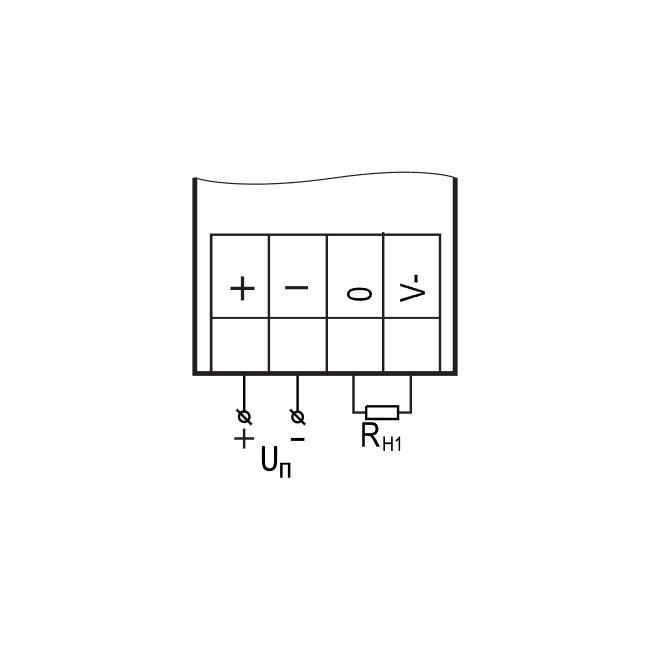

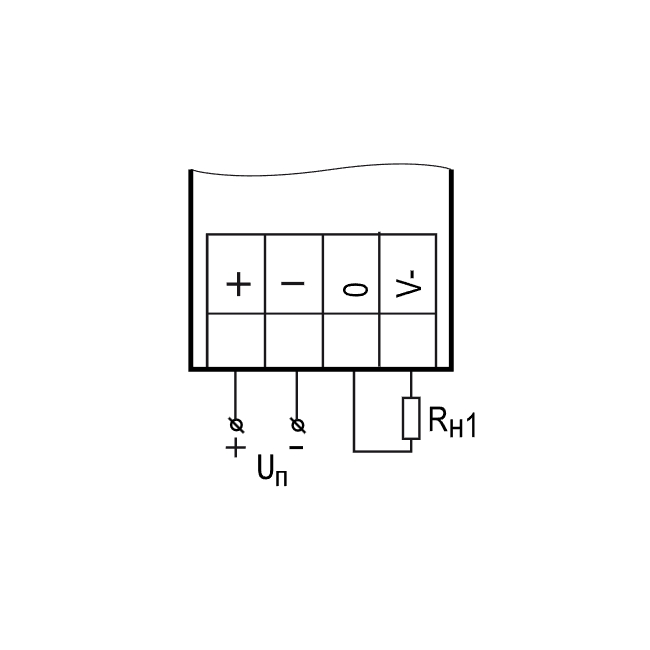

Подключение аналогового выхода, находящегося в режиме источника напряжения

Документация

Документация
Руководство по эксплуатации ПР205	pdf	11.68 MB
Руководство по эксплуатации (краткое) на ПР205-24.1211.02.0.0	pdf	2.01 MB
Руководство по эксплуатации (краткое) на ПР205-24.1211.02.2.0	pdf	2.16 MB
Руководство по эксплуатации (краткое) на ПР205-24.1211.06.0.0	pdf	2.06 MB
Руководство по эксплуатации (краткое) на ПР205-24.1211.06.2.0	pdf	2.2 MB
Руководство по эксплуатации (краткое) на ПР205-230.1211.22.0.0	pdf	2.02 MB
Руководство по эксплуатации (краткое) на ПР205-230.1211.22.2.0	pdf	2.16 MB
Руководство по эксплуатации (краткое) на ПР205-230.1211.26.0.0	pdf	2.06 MB
Руководство по эксплуатации (краткое) на ПР205-230.1211.26.2.0	pdf	2.2 MB
Сертификаты
Декларация о соответствии на ПР205	zip	1.23 MB

Комплектация

Наименование	Количество
Прибор ПР205	1 шт.
Краткое руководство по эксплуатации	1 экз.
Паспорт и гарантийный талон	1 экз.
Комплект клеммных соединителей	1 экз.
