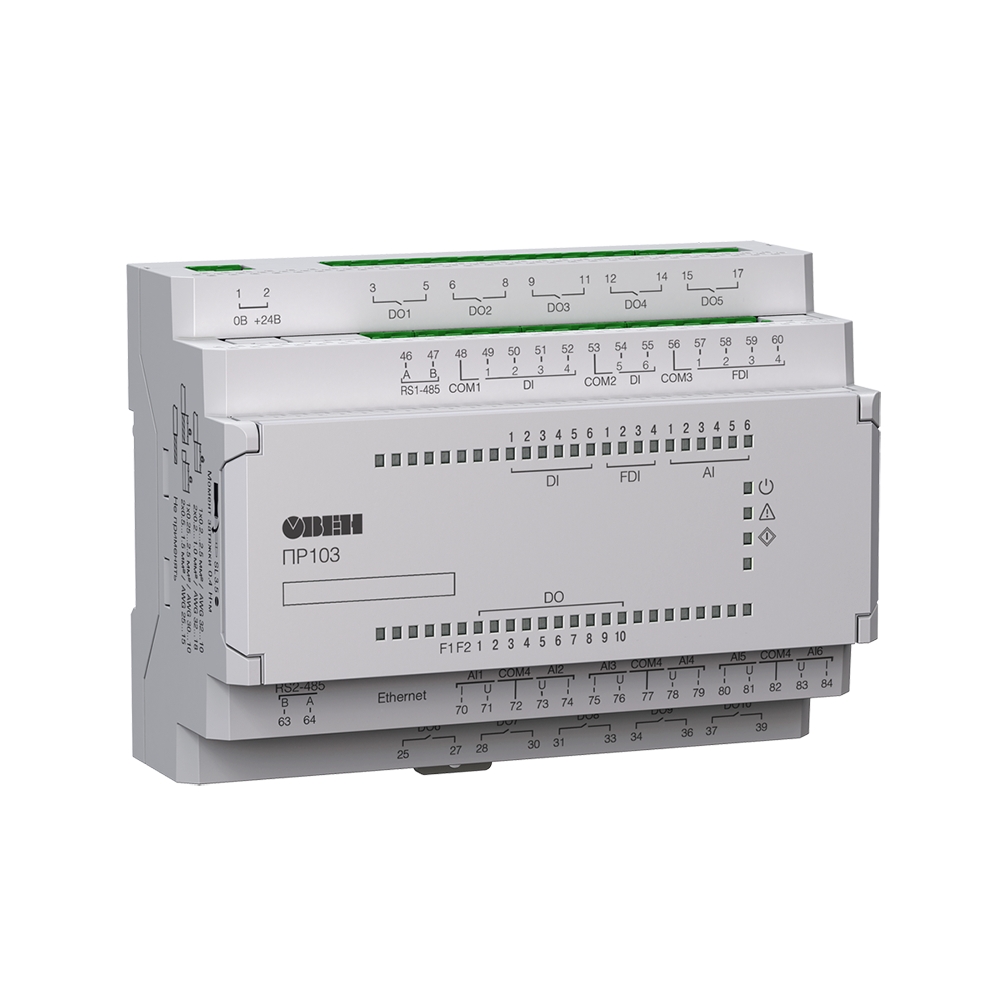

ОВЕН ПР103 — Программируемое реле с Ethernet

ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485.

Области применения

Вентиляция	Отопление
ГВС	Насосные группы

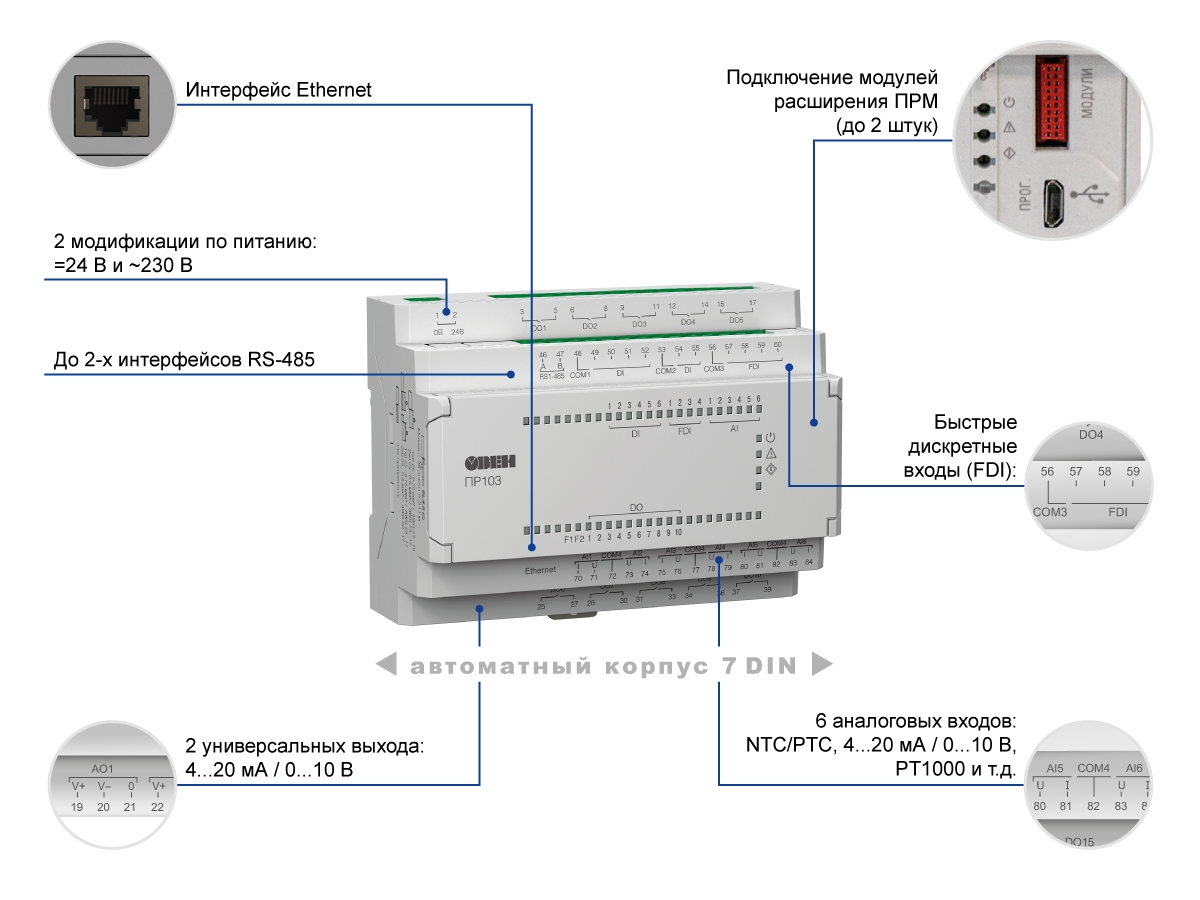

Отличительные особенности ПР103

Подключаемое оборудование:

• До 16 дискретных входов.
• До 4 быстрых дискретных входов, частота до 100 кГц.
• До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• До 18 дискретных выходов (э/м реле или транзиторные ключи).
• До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.

Коммуникационные возможности:Интерфейс Ethernet, режим Master/Slave:

• Прямой доступ в облачный сервис OwenCloud.
• Подключение к ПК для конфигурирования и записи программы.
• Визуализация процессов с помощью панелей оператора и SCADA.
• Увеличение входов/выходов с помощью модулей Мх210

До 2-х интерфейсов RS-485, режим Master/Slave:

• Интеграция в SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Увеличение входов/выходов с помощью модулей Мх110.
• Управление внешними устройствами: ПЧВ, датчики и др.
• Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности:

• Компактный модульный корпус шириной 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация:

• 2 модификации по питанию: =24 и ~230 В.
• Возможность питаний от бортовой сети =12 В.
• Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• Конфигурирование и запись программы через USB, Ethernet, RS-485.

Отличительные характеристики ПР103

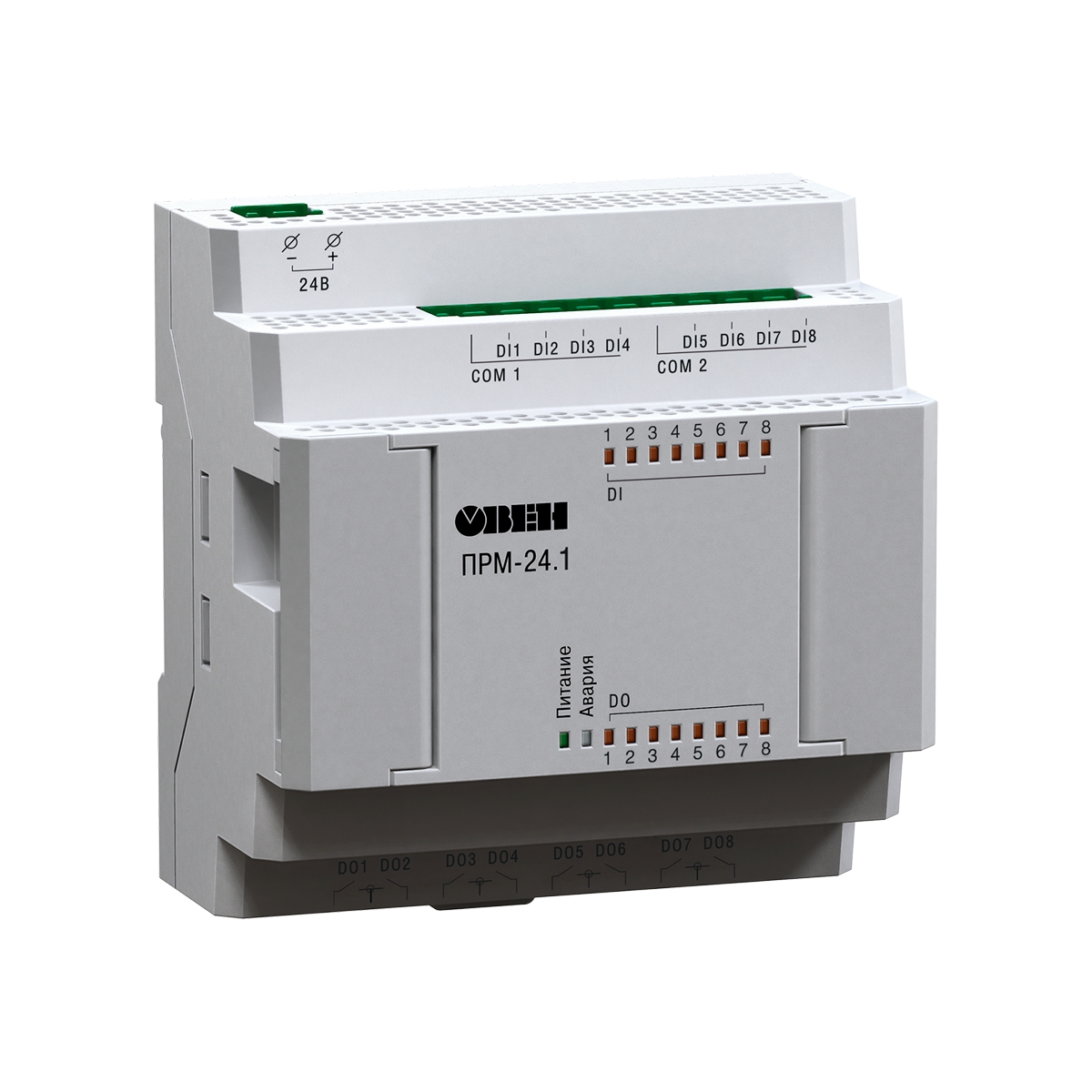

Модули расширения ОВЕН ПРМ для ПР103

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:

• ПРМ-1 – для увеличения дискретных входов и выходов;
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
• ПРМ-3 – для увеличения аналоговых входов и выходов.

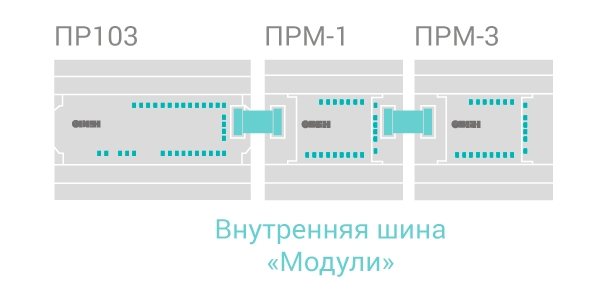

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.

Примеры применения

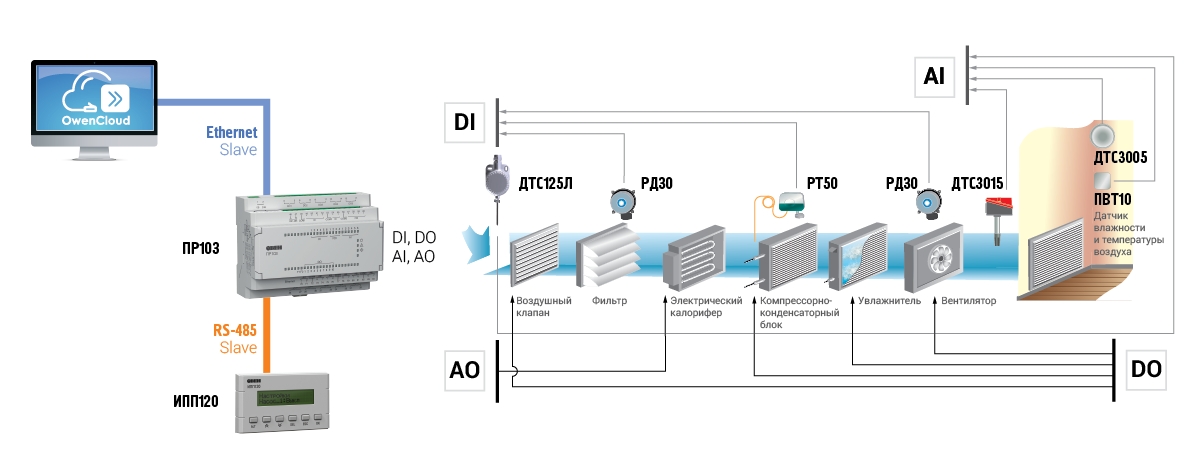

Управление вентиляцией

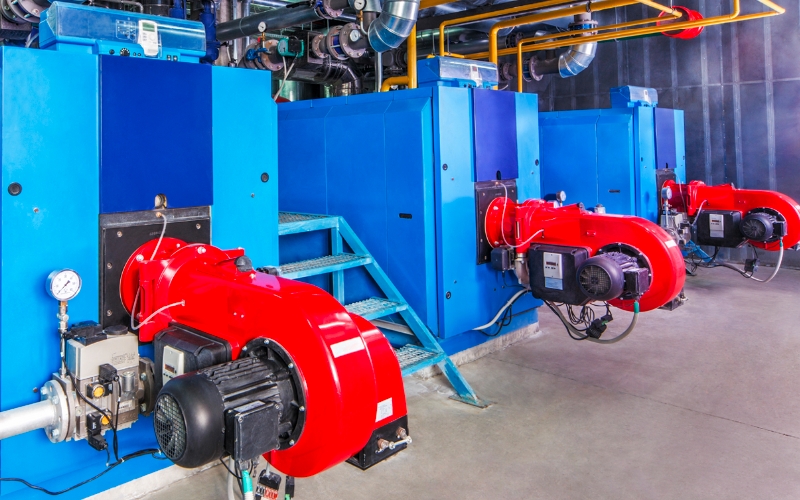

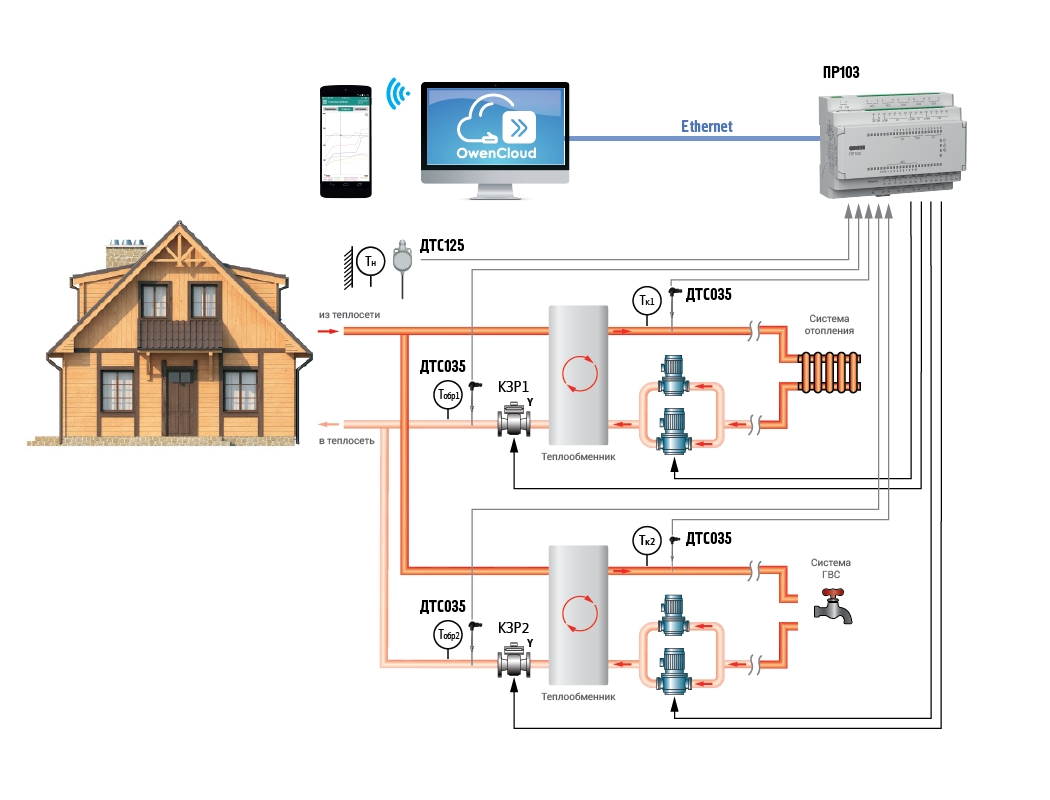

Управление отоплением и ГВС

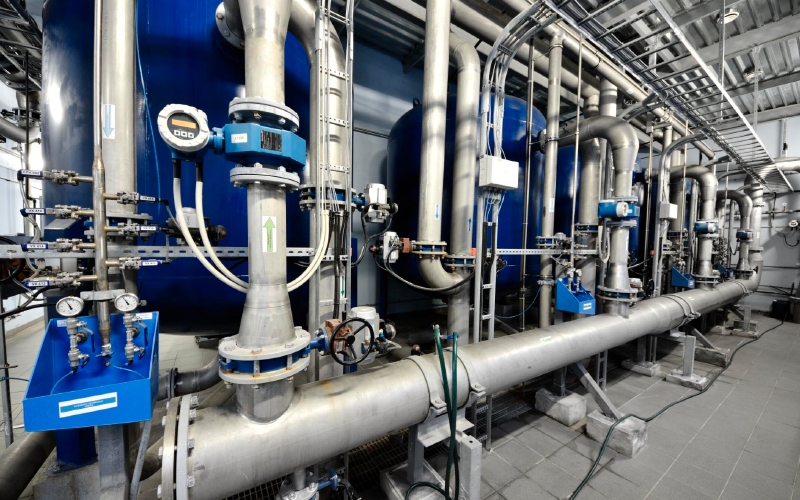

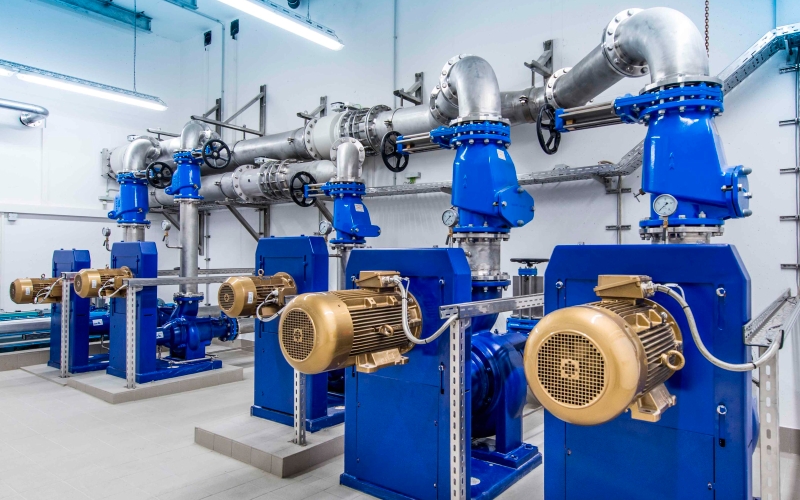

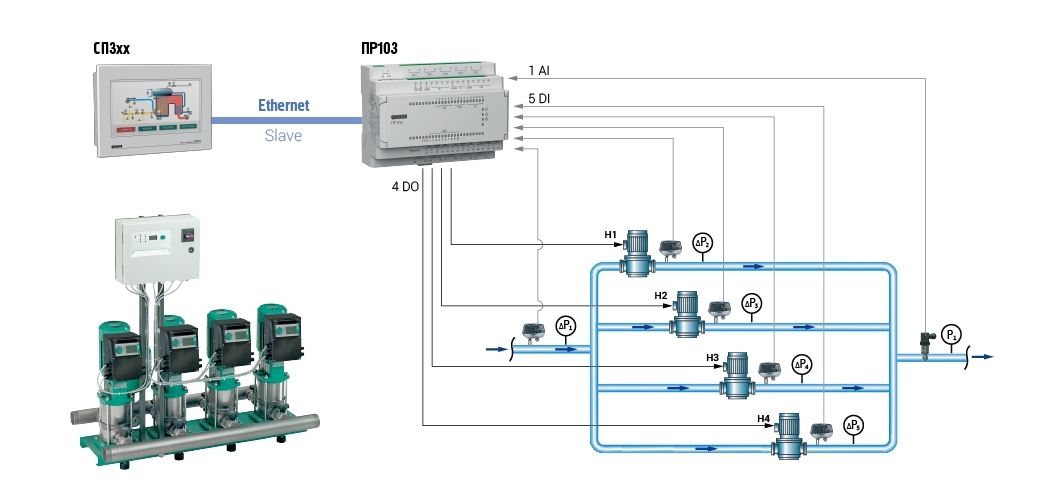

Управление насосными группами

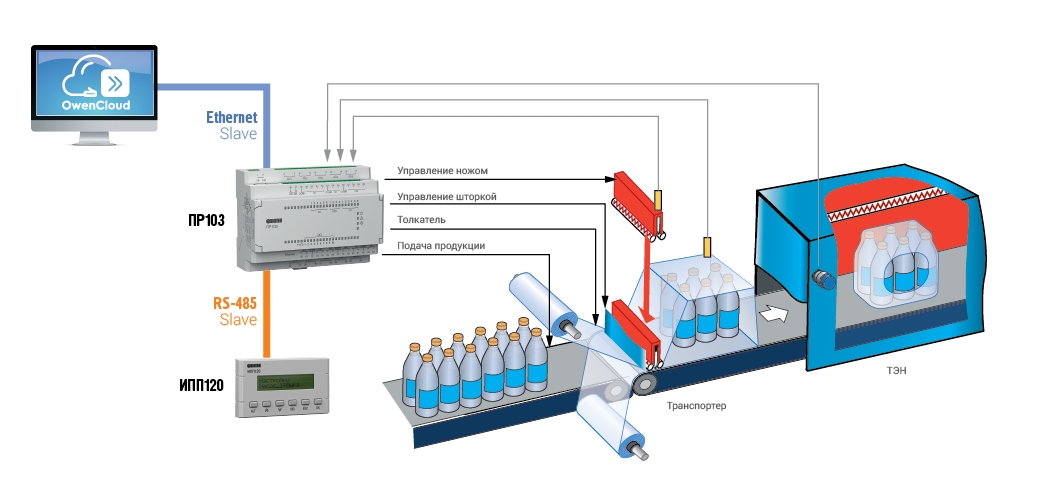

Управление станками и механизмами

Технические характеристики

Наименование	ПР103-230	ПР103-24
Программирование
Среда программирования	Owen Logic
Объем Retain-памяти	2040 байт
Объем памяти сетевых переменных (режим Slave)	1024 байт
Стек	Динамический
Память ПЗУ	224 кбайт
Память ОЗУ	60 кбайт
Интерфейсы программирования и конфигурирования	microUSB, Ethernet, RS-485
Общие сведения
Диапазон переменного напряжения питания	90 до 264 В (номинальное 230 В, при 50 Гц)		-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)		9...30 В (номинальное=24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	Да, до 2 шт.
Дискретные входы
Количество	16 шт.	6 шт.
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	-	Датчики с выходом push-pull,Датчики с выходом n-p-n,Датчики с выходом p-n-p
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа	Групповая, 4 и 2 входа
Электрическая прочности изоляции	2300 В, групповая – 2300 В	510 В, групповая – 510 В
Быстрые дискретные входы
Количество	-	4 шт.
Тип	-	Дискретный скоростной (ДС)
Подключаемые датчики	-	Датчики с выходом push-pull,Датчики с выходом n-p-n,Датчики с выходом p-n-p
Минимальная длительность импульса	-	5 мкс
Максимальная частота импульсов	-	100 кГц
Номинальное напряжение питания	-	24 В
Гальваническая развязка	-	Групповая, по 4 входа
Электрическая прочности изоляции	-	510 В, групповая – 510 В
Аналоговые входы
Количество	-	6
Тип измеряемых сигналов	-	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Период обновления значений всех каналов, не более	-	1 мс
Работа в дискретном режиме	-	Да
Гальваническая развязка	-	Отсутствует
Дискретные выходы
Количество	10	До 18
Тип	Релейные (нормально-разомкнутые)	Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В перем. токаcos(φ) > 0,95;3 А при напряжении не более 30 В пост.тока
Транзиторные (КТ)	-	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	Индивидуальная
Транзиторные (КТ)	-	Отсутствует
Электрическая прочность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	-	-
Аналоговые выходы
Количество	-	2
Тип аналогового выхода	-	Универсальный: 4...20 мА/0...10 В
Разрядность ЦАП	-	12 бит
Гальваническая развязка	-	Индивидуальная
Электрическая прочность изоляции	-	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи	Modbus TCP
Режим работы	Master/Slave
Интерфейс RS-485 (до 2 шт. - выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

Функциональная схема прибора

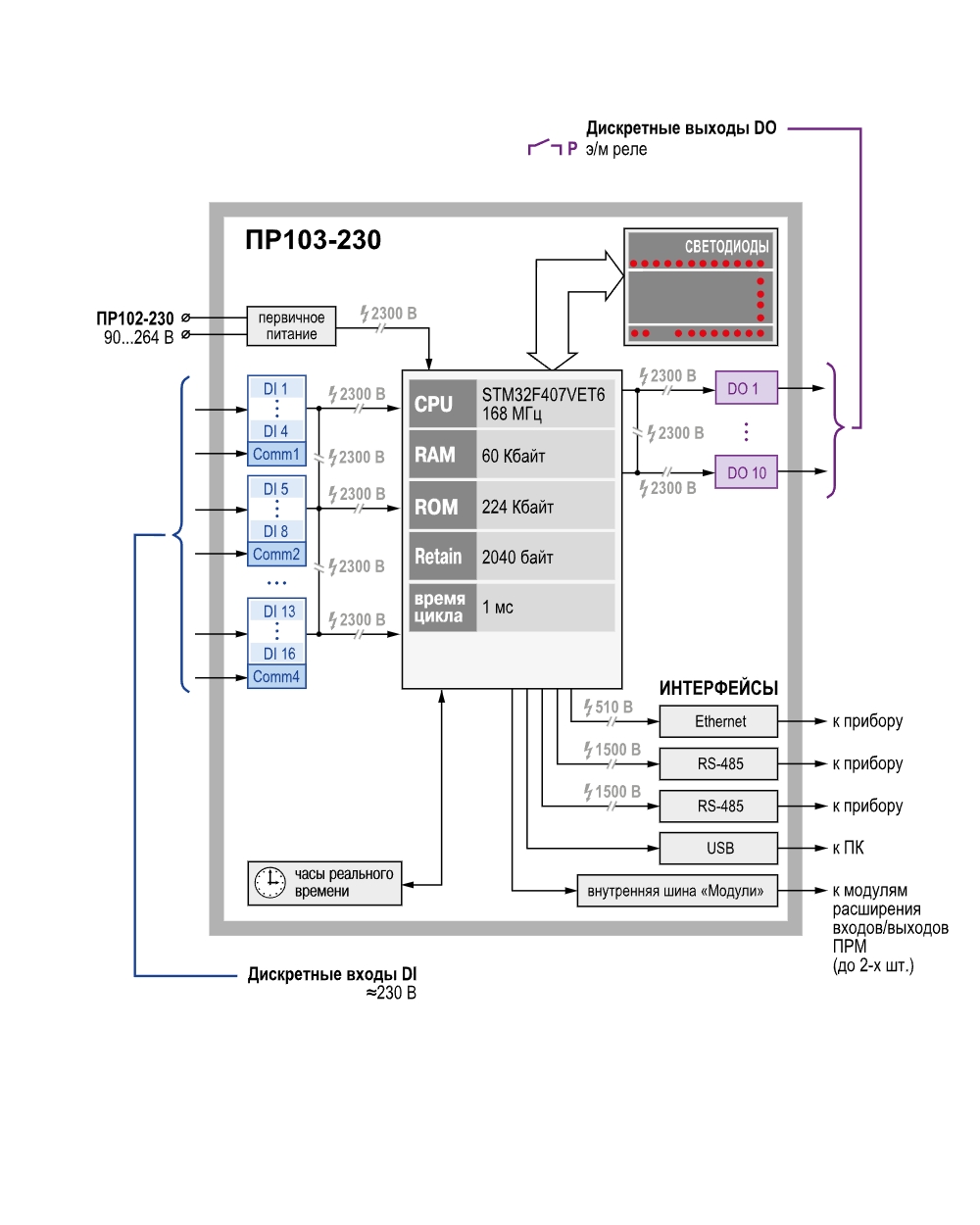

Рис. 1. Функциональная схема ПР103-230

Рис. 2. Функциональная схема ПР103-24

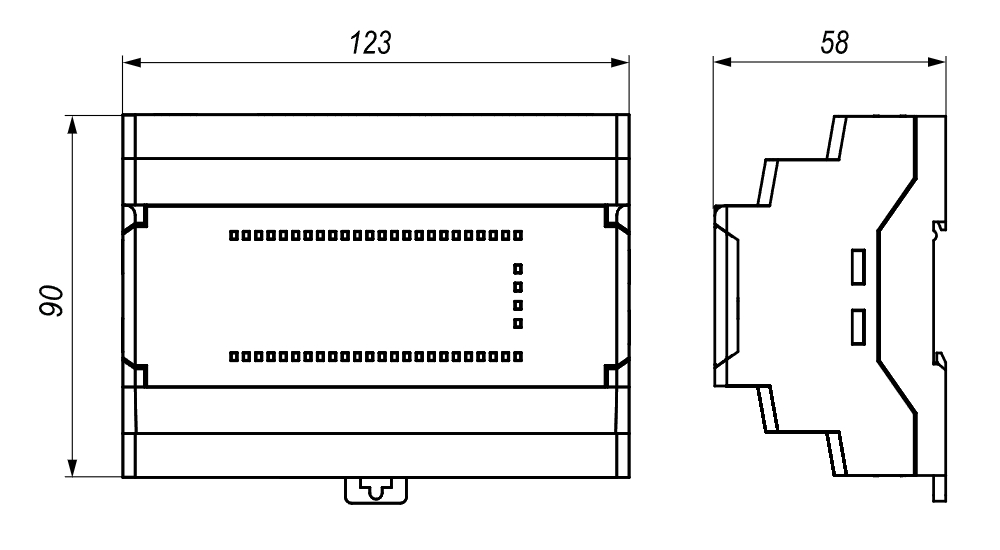

Габаритные и установочные размеры

Видеокурс ПР103

Курс состоит из серии видео по работе с ПР103. На примерах разбираем работу с входами и выходами ПР103, загрузку программы в прибор, сетевые переменные, настройку интерфейсов RS-485 и Ethernet, подключение ПР103 к облачному сервису OwenCloud, работу с OwenConfigurator и многое другое.Перейти к курсу

Обновленный видеокурс по OwenLogic

Курс состоит из серии видео по работе приборов серии ПР и ИПП120 в среде OwenLogic. На примерах разбираем основные макросы и типы данных в OwenLogic, работу с входами и выходами, загрузку программы в прибор, сетевые переменные, работу по сети RS-485, настройку экранов и многое другое.Курс полезен как для первого знакомства со средой, так и для закрепления навыков.Перейти к курсу

ПО, примеры и инструкции

Название	Версия	Скачать
Среда программирования Owen Logic
Среда программирования Owen Logiс	2.3.327	Скачать
Сервисное программное обеспечение (обязательное)
Microsoft .NET Desktop Runtime 6.0.16 (Owen Logic версии 2.0 и старше)		Скачать
Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше)		Скачать
Драйвер
Драйвер USB ПР103		Скачать
Примеры
Примеры		Перейти

Модификации

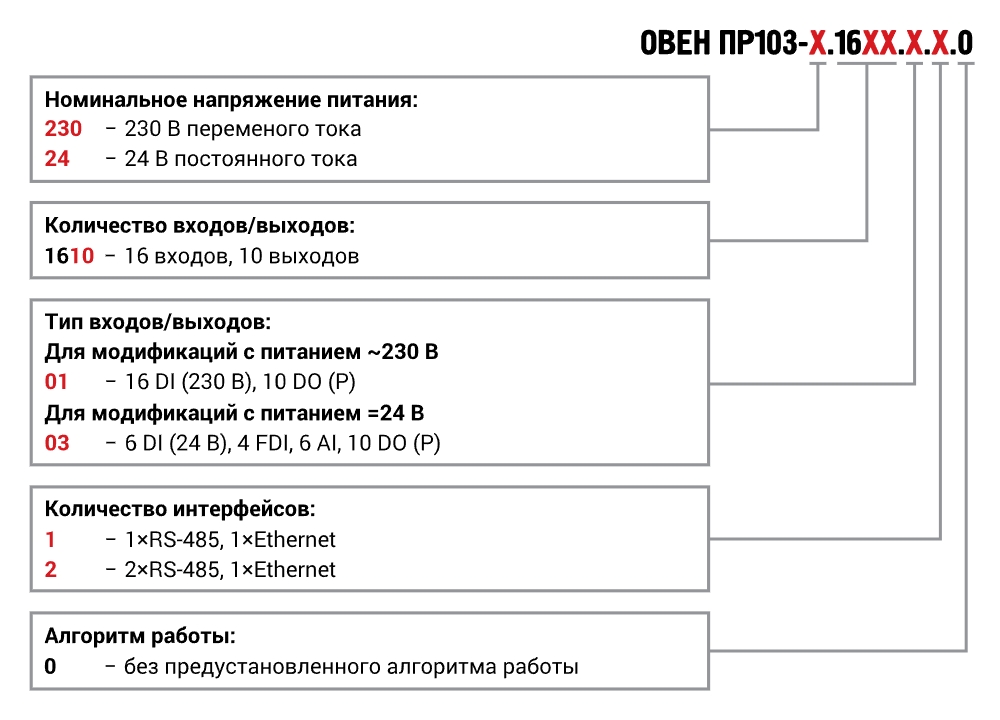

Модификации ПР103

Модификация	Питание, В	Входы			Выходы		RS-485	Ethernet
		FDI	DI	AI	DO	AO
ПР103-230.1610.01.1.0	~230	-	16 (230 В)	-	10 Р	-	1	1
ПР103-230.1610.01.2.0	~230	-	16 (230 В)	-	10 Р	-	2	1
ПР103-24.1610.03.1.0	=24	4	6 (24 В)	6	10 Р	-	1	1
ПР103-24.1610.03.2.0	=24	4	6 (24 В)	6	10 Р	-	2	1
ПР103-24.1610.06.1.0*	=24	4	6 (24 В)	6	8Р	2АУ	1	1
ПР103-24.1610.06.2.0*	=24	4	6 (24 В)	6	8Р	2АУ	2	1
*Будут доступны во II квартале 2023 года

Схемы подключения

Схемы подключения к дискретным входам

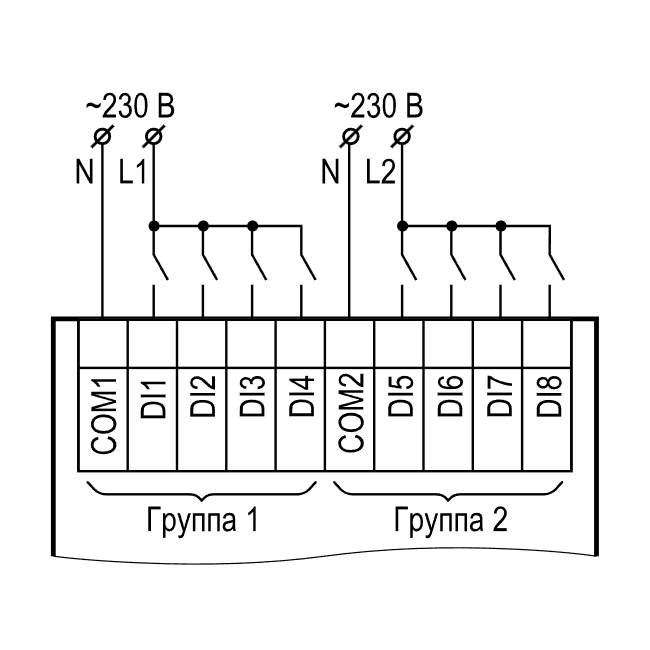

Схема подключения дискретных датчиков с питанием 230 В к входам типа ДФ

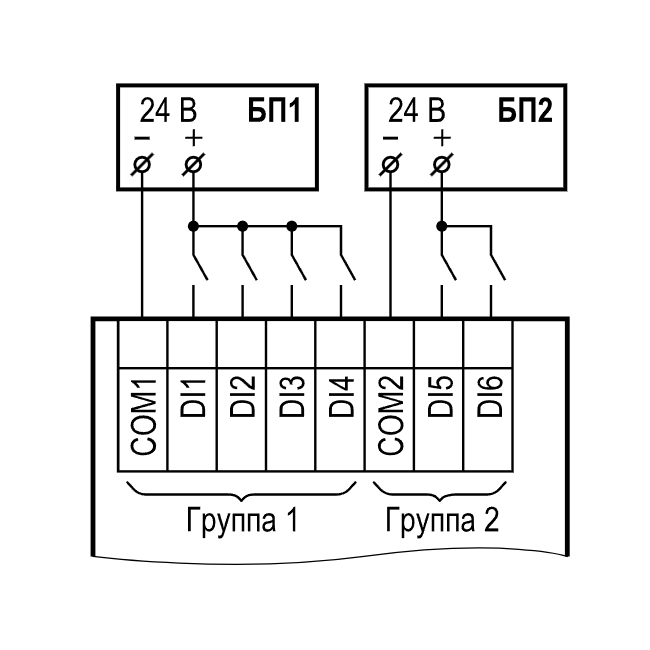

Схема подключения дискретных датчиков с питанием 24 В к входам типа Д

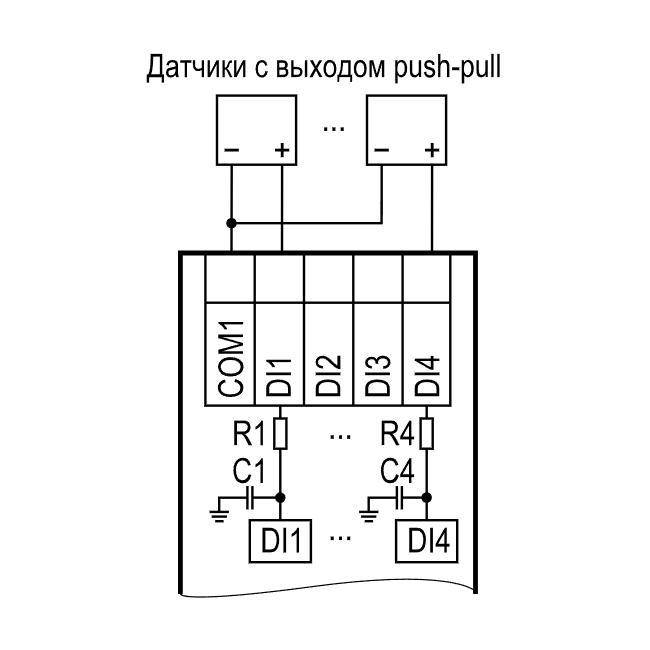

Подключение к входам типа «Д» датчиков с выходом push-pull

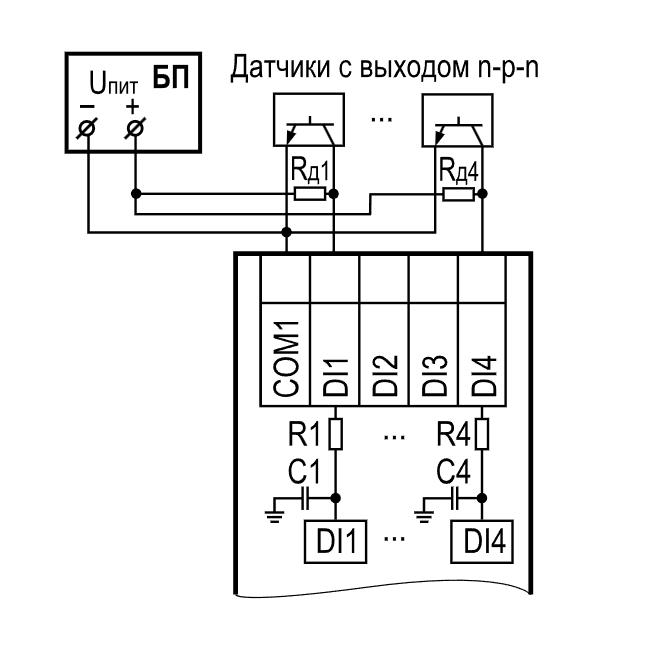

Подключение к входам типа «Д» датчиков с выходом n-p-n

Подключение к входам типа «Д» датчиков с выходом p-n-р

Схемы подключения к быстрым дискретным входам

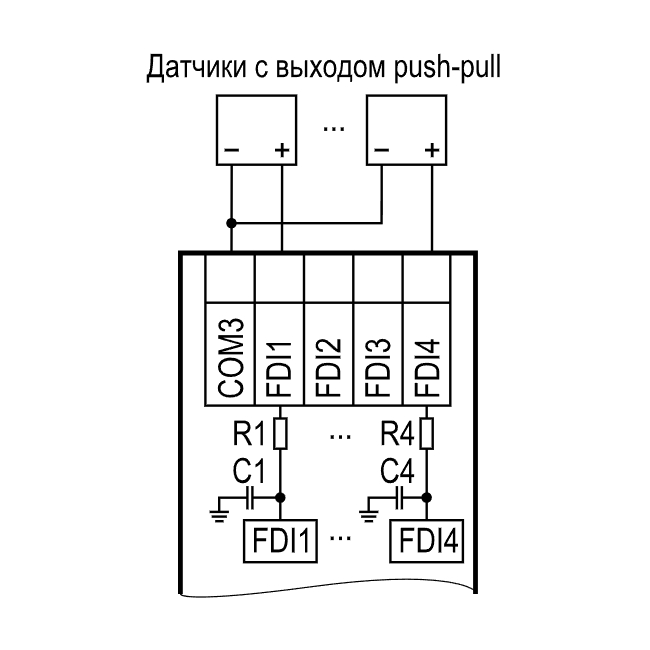

Подключение к входам типа «ДС» датчиков с выходом push-pull

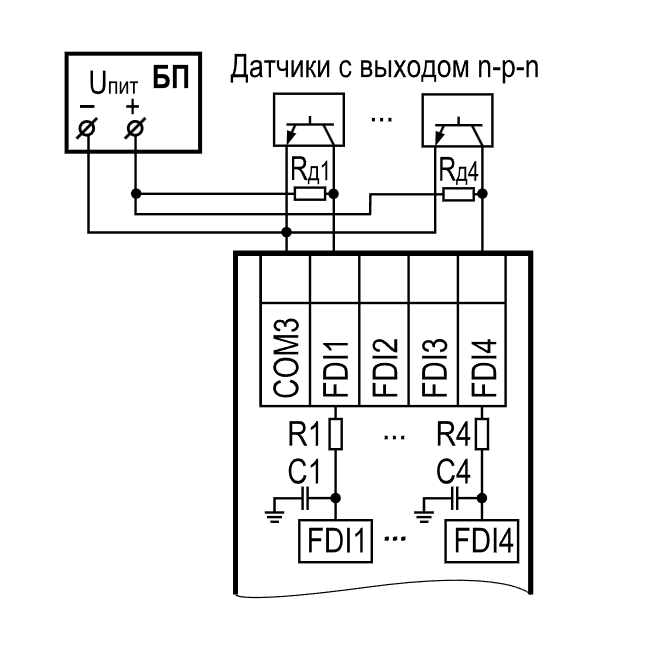

Подключение к входам типа «ДС» датчиков с выходом n-p-n

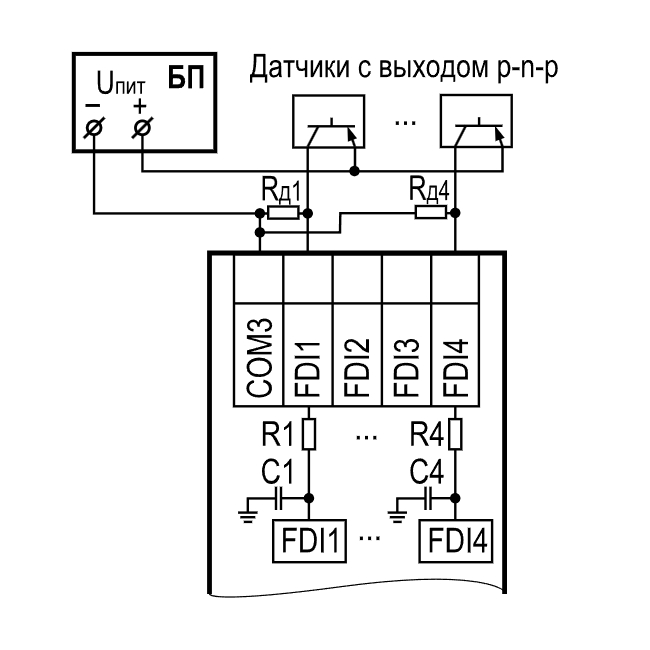

Подключение к входам типа «ДС» датчиков с выходом p-n-р

Схемы подключения к аналоговым входам (дискретный режим)

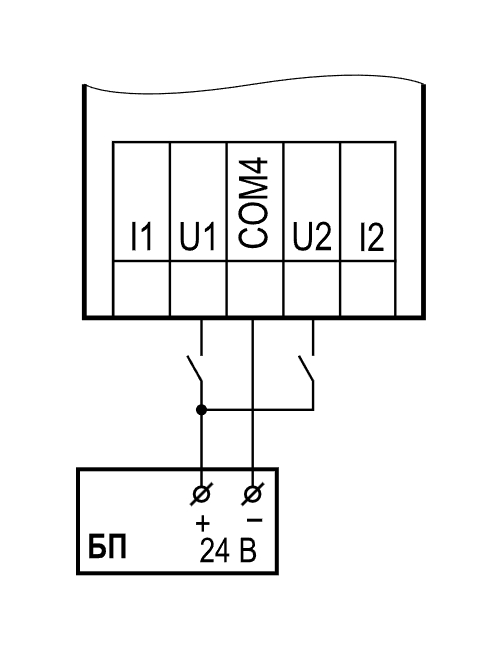

Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт

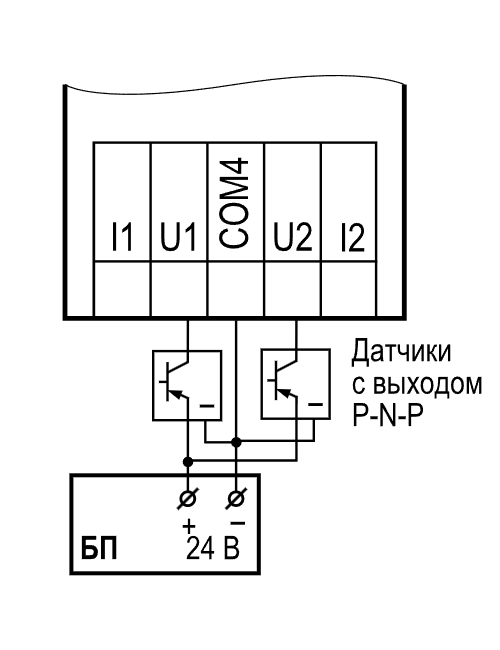

Схема подключения к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Схемы подключения к аналоговым входам (аналоговый режим)

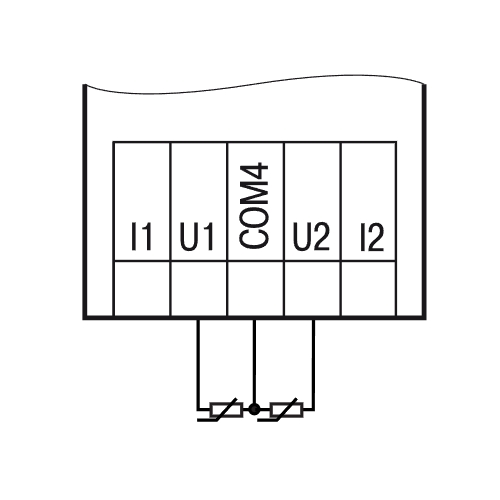

Подключение ТС к аналоговому входу

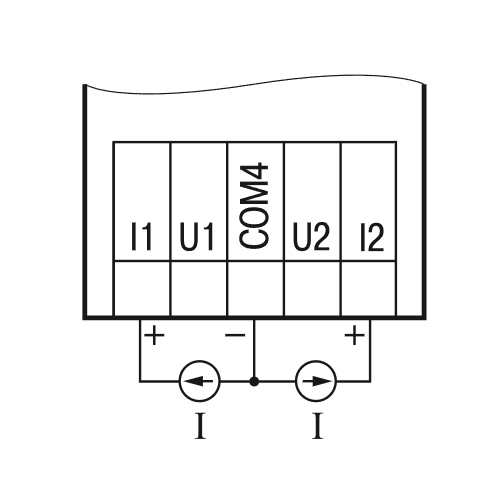

Подключение датчиков с выходом в виде тока

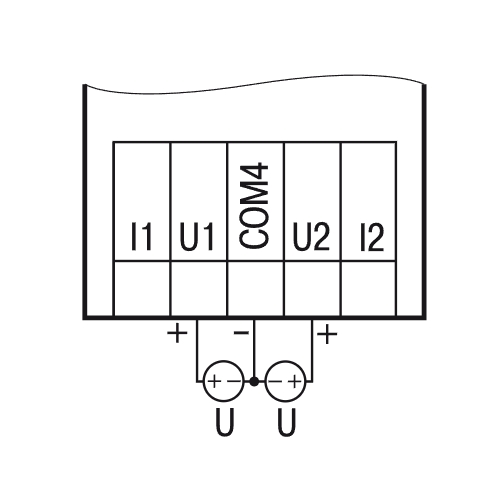

Подключение датчиков с выходом в виде напряжения

Подключение резистивных датчиков

Схемы подключения к дискретным выходам

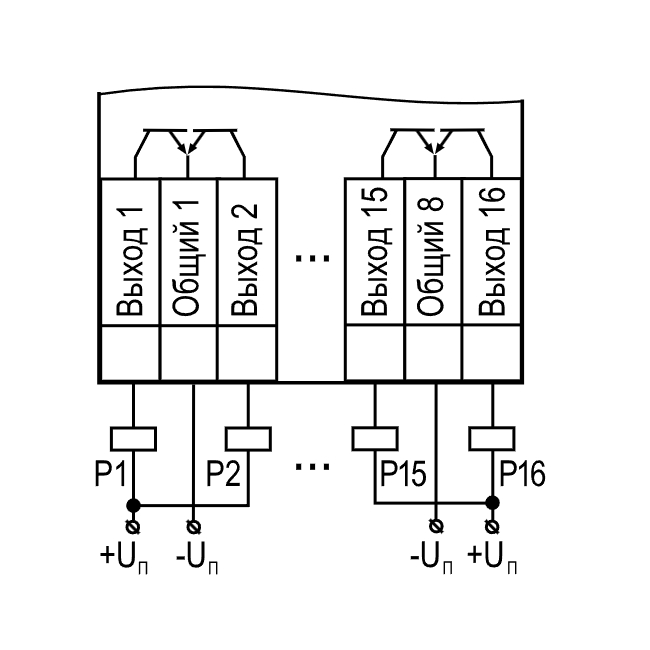

Подключение нагрузки к выходу типа КТ

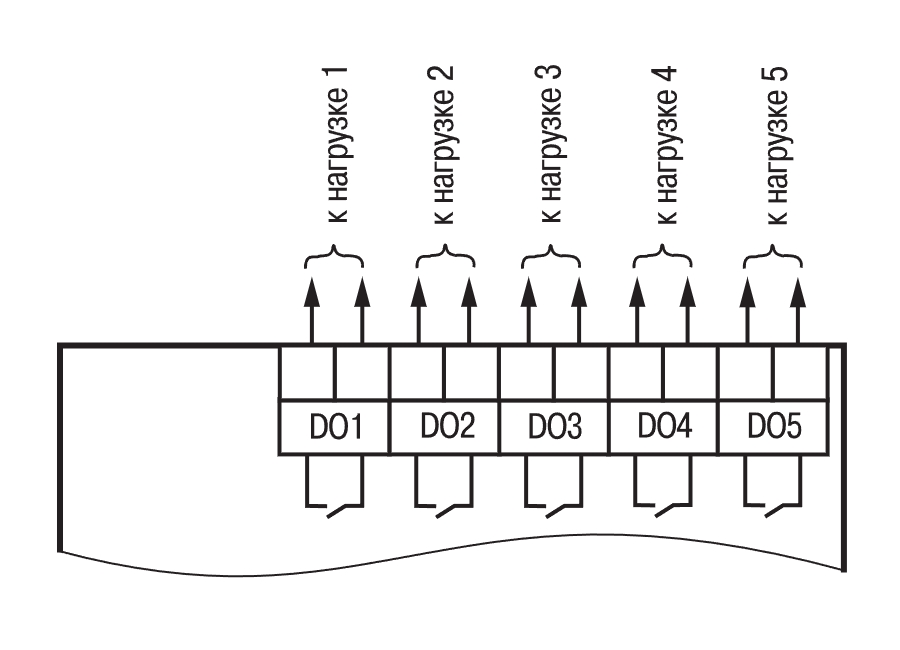

Схема подключения нагрузки к ВЭ типа Р

Схемы подключения к аналоговым выходам

Схема подключения к аналоговому выходу токовой нагрузки

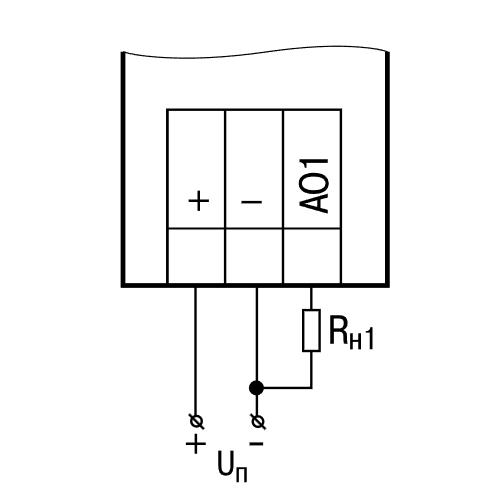

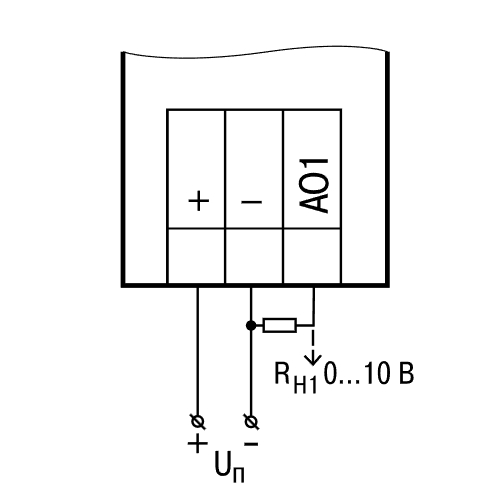

Схема подключения к аналоговому выходу нагрузки в виде напряжения

Комплектация

Наименование	Количество
Прибор ПР103	1 шт.
Краткое руководство по эксплуатации	1 экз.
Паспорт и гарантийный талон	1 экз.
Комплект клеммных соединителей	1 экз.
