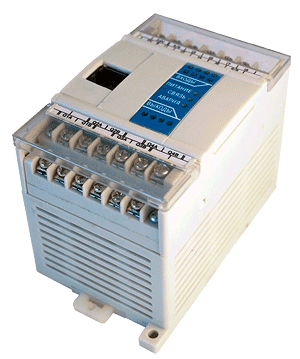

ОВЕН ПР110 — Программируемое реле

Программируемое реле ОВЕН ПР110 предназначено для построения простейших автоматизированных систем управления на основе релейной логики. ПР110 может быть использовано при создании систем:

• релейной защиты и контроля;
• управления наружным и внутренним освещением, освещением витрин;
• управления технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами);
• конвейерных систем;
• управления подъемниками, парковочными автоматами и т.д.

► Основные функциональные возможности и характеристики программируемого реле.
• Создание любого алгоритма работы под потребности клиента.
• Интуитивно понятная среда программирования – EasyLogic.
• Наличие внутреннего таймера без привязки к реальному времени.
• Расширенные диапазоны рабочих температур -20..+55 °С.
• Компактный корпус для крепления на DIN-рейку.
• Самая низкая цена на рынке за программируемое реле.
• Наличие внутренних переменных для облегчения программирования.
• Отсутствие ограничения по количеству функциональных блоков и переменных (ограничено только объемом свободной памяти).

Руководство по эксплуатации


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание

Наименование	Значение
Напряжение питания постоянного тока, В	21...27 В(номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более	6
Гальваническая развязка	-

Дискретные входы

Количество дискретных входов	8
Тип датчика дискретного входа	- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
Напряжение питания дискретных входов, В	24+3
Максимальный ток дискретного входа, мА не более	9
Наименование	Значение
Ток "логической единицы", мА, не менее	3
Ток "логического нуля", мА, не более	1
Уровень сигнала, соответствующий логической единице на дискретном входе, В	12...27
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В	0...4
Гальваническая развязка	Групповая
Электрическая прочность изоляции, В	1500

Дискретные выходы

Количество дискретных выходов	4
Тип выходного элемента	Электромагнитное реле
Допустимый ток нагрузки, не более	- 1 А при напряжении не более 250 В переменного тока и cos j = 1;
Допустимый ток нагрузки, не менее	10 мА при 5 В постоянного тока
Механический ресурс реле, циклов, не менее	5 000 000
Электрический ресурс реле, циклов, не менее	200 000
Время переключения из состояния "логического нуля" в состояние "логической единицы" и обратно, мс, не более	10
Гальваническая развязка	Индивидуальная
Наименование	Значение
Электрическая прочность изоляции, В	1500

Конструкция

Индикация состояния входов/выходов	Светодиодная, на передней панели
Тип корпуса	Корпус для крепления на DIN-рейку шириной 35 мм.
Габаритные размеры, мм	(63х110х73)+1
Степень защиты корпуса	IP20
Масса прибора, кг, не более	0,5

Программирование

Среда программирования	OWEN EasyLogic
Интерфейс программирования	RS-232
Сетевые параметры прибора, фиксированные
Скорость обмена, бит/с	9600
Длина слова данных	8
Контроль четности	нет
Количество стоп-бит	1

► Комплектация: прибор ОВЕН ПР110, паспорт и руководство по эксплуатации, гарантийный талон.
