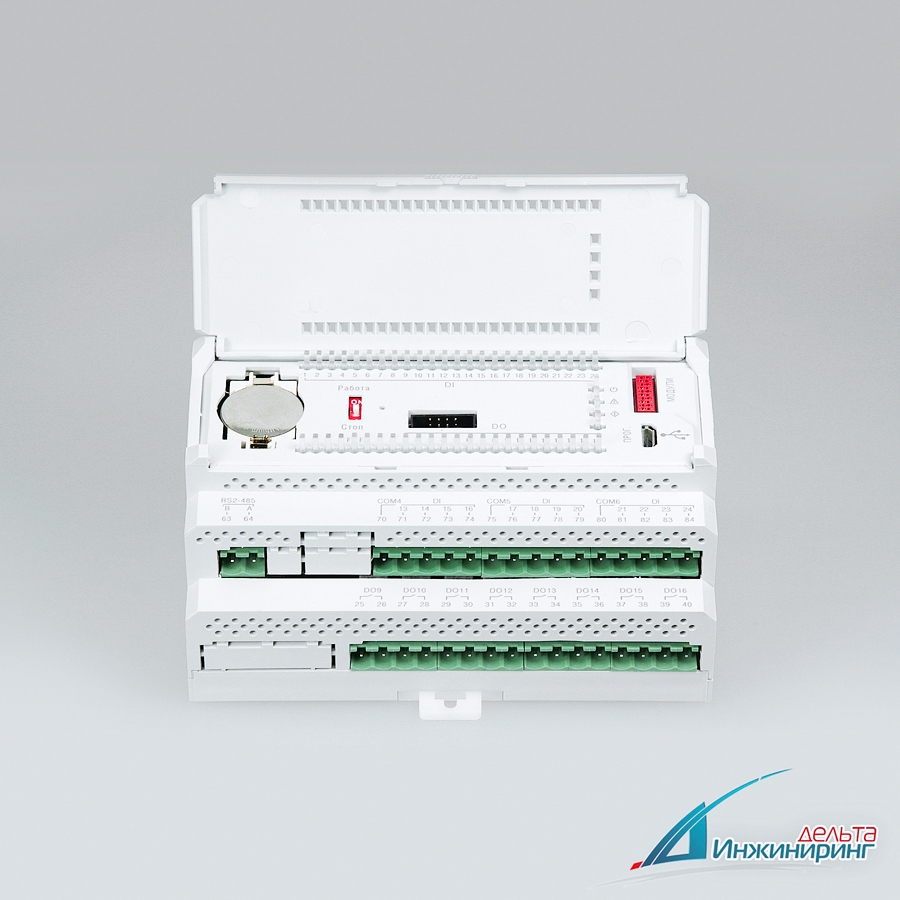

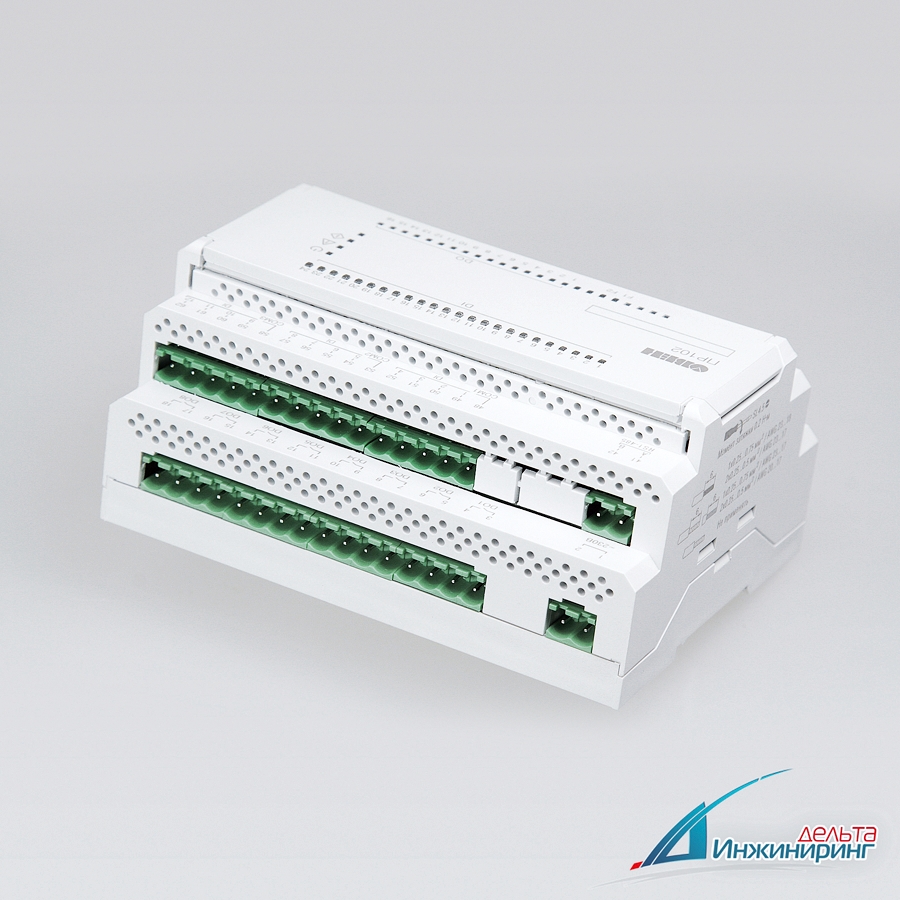

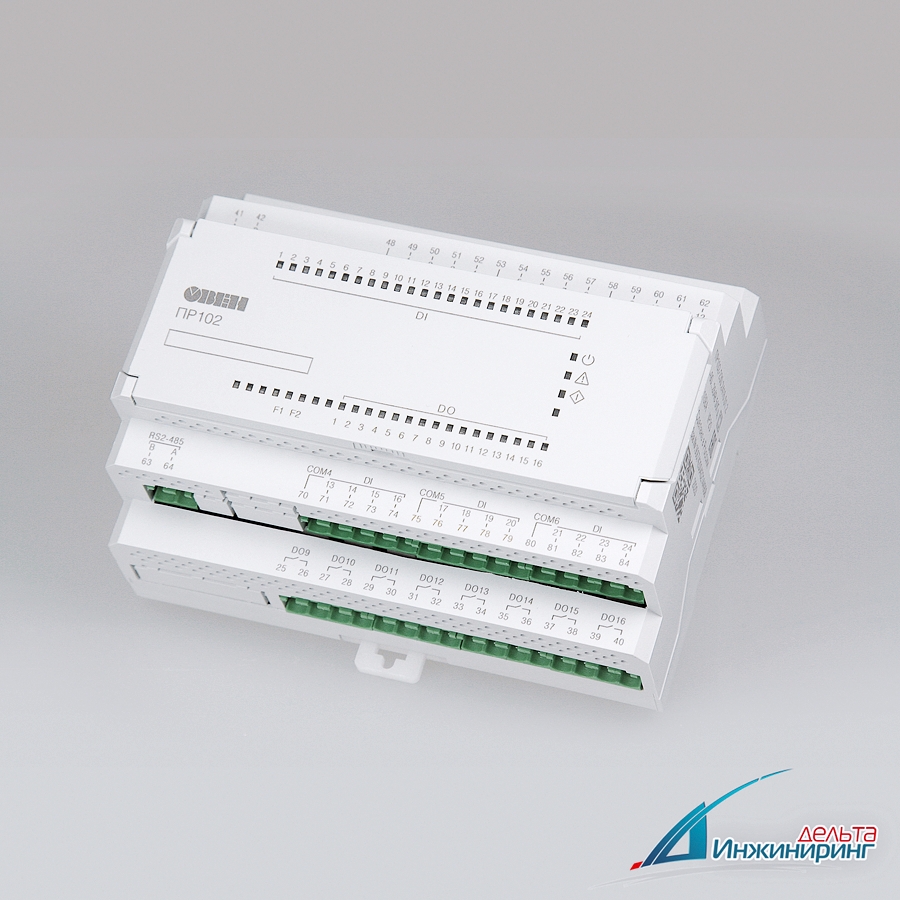

ОВЕН ПР102 — программируемое реле на 40 каналов ввода/вывода с возможностью расширения

•
•
•
•
•
•
•
•
•
•

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шинемодулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатнойсреды программирования Owen Logic. Загрузка алгоритма производится с помощьюкабеля microUSB.

Области применения

• Вентиляция
• Отопление
• ГВС
• Насосные групп

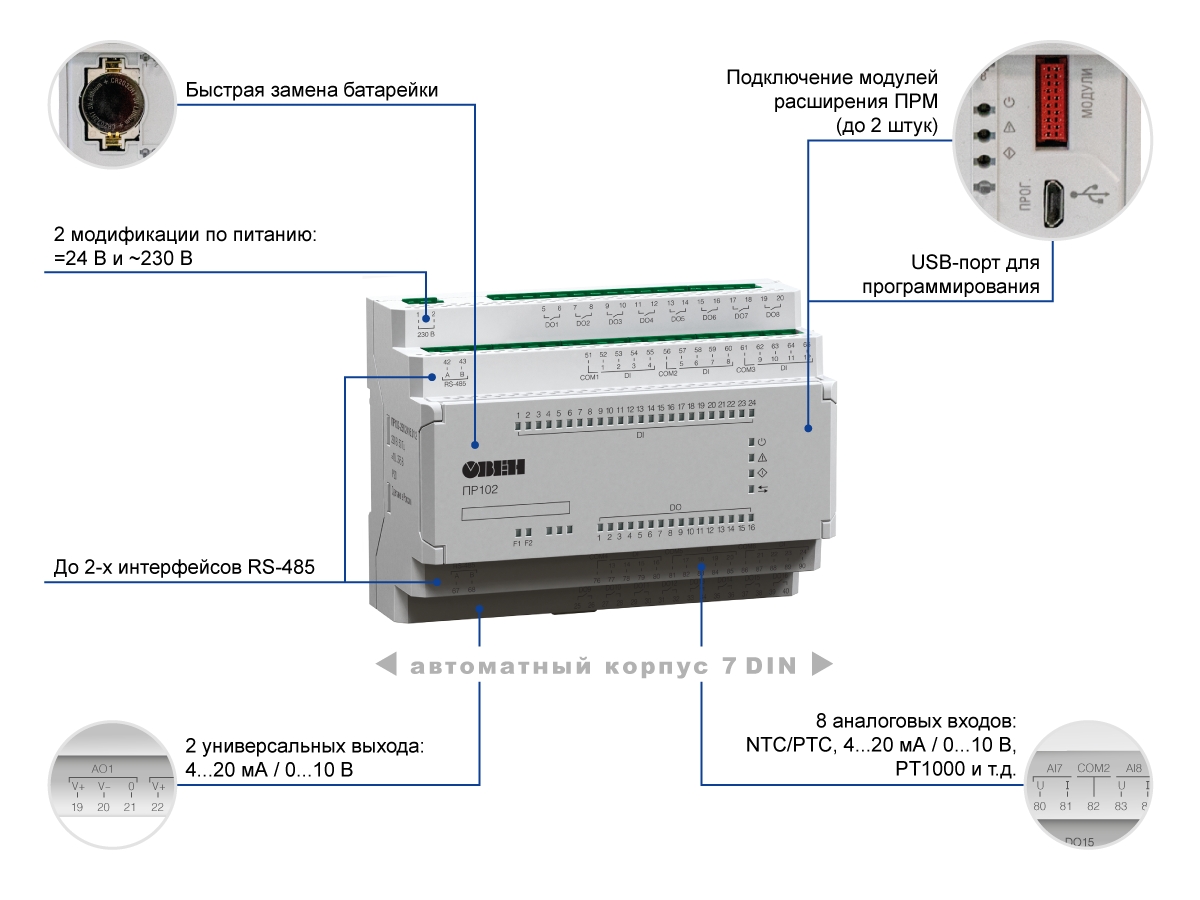

Отличительные особенности ПР102

Подключаемое оборудование:

• 24 дискретных входов.
• 16 дискретных выходов (э/м реле или транзисторные ключи)
• 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

• Два интерфейса RS-485, режим Master/Slave:
• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности:

• Модульный корпус.
• Ширина корпуса 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация:

• 2 модификации по питанию: =24 В и ~230 В.
• Возможность питания от бортовой сети =12 В.
• Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• USB-порт для программирования (не требует питания при программировании).

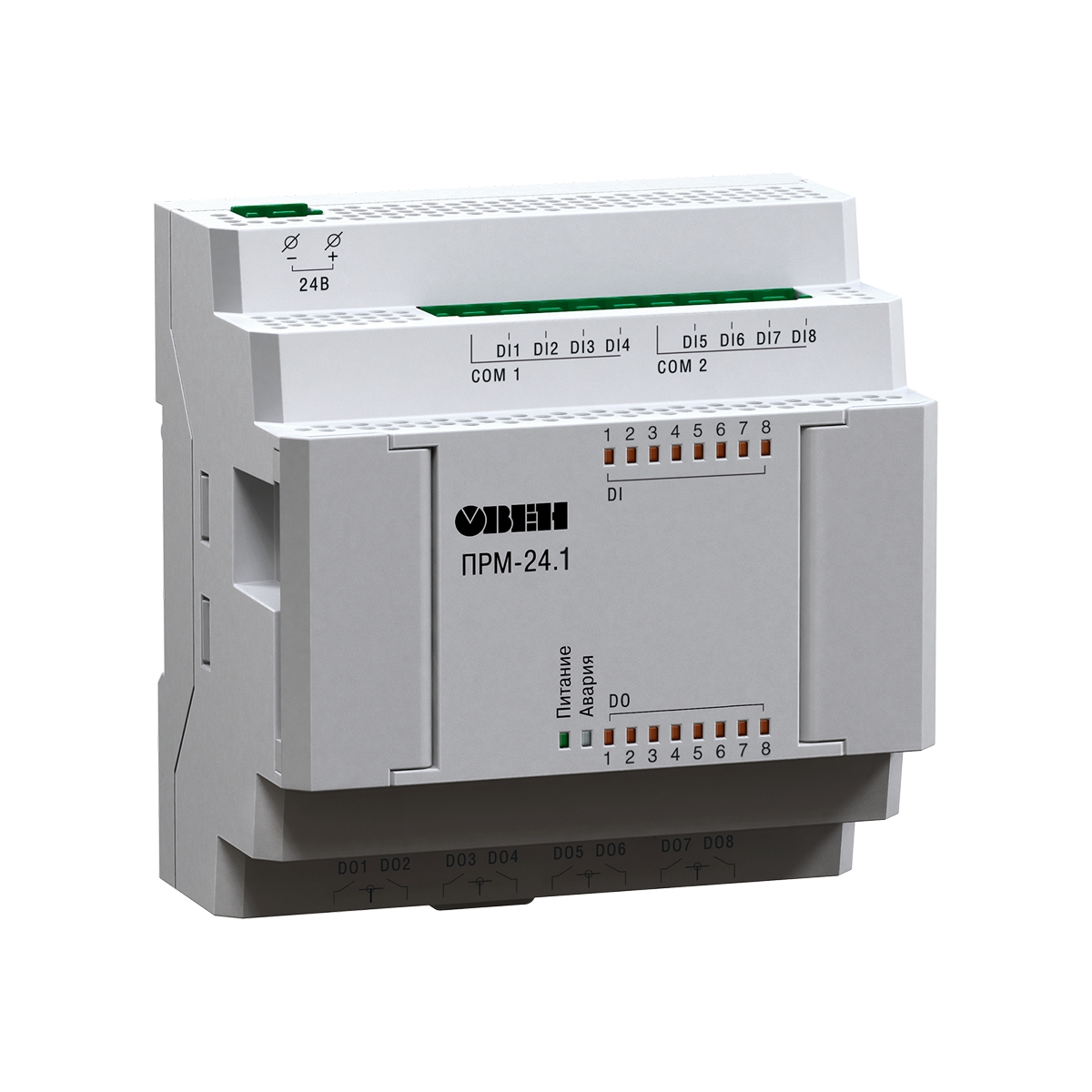

Модули расширения ОВЕН ПРМ для ПР102

Модули расширения ОВЕН ПРМпредназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

• ПРМ-1 – для увеличения дискретных входов и выходов.
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
• ПРМ-3 – для увеличения аналоговых входов и выходов.

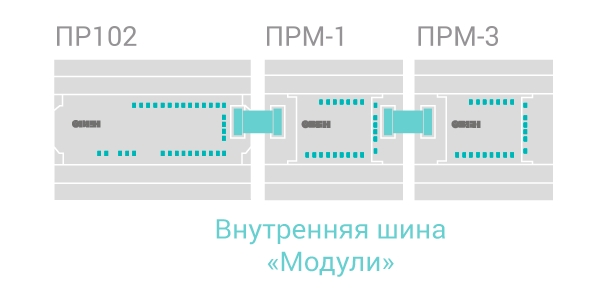

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.

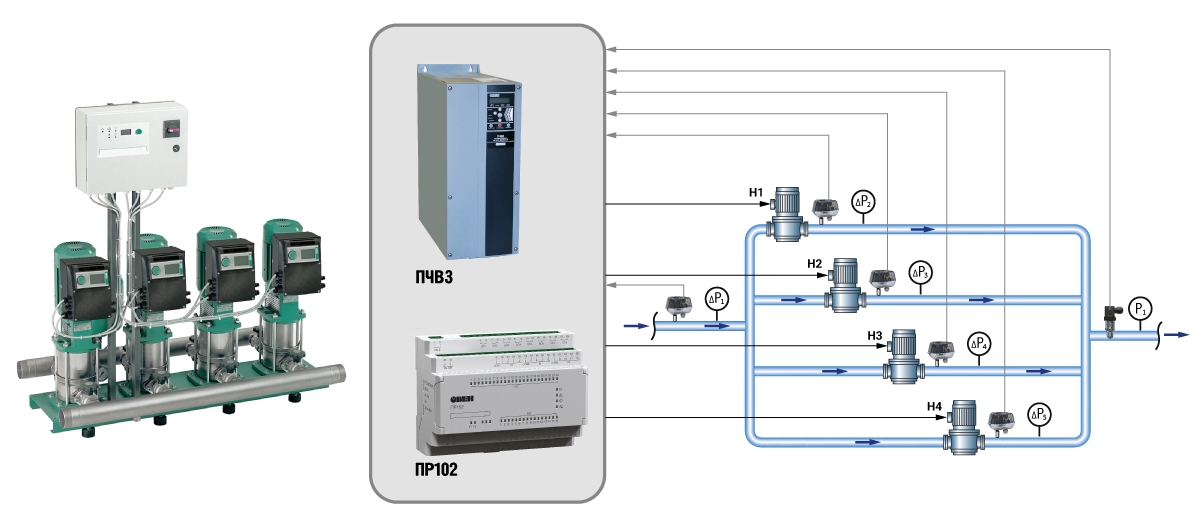

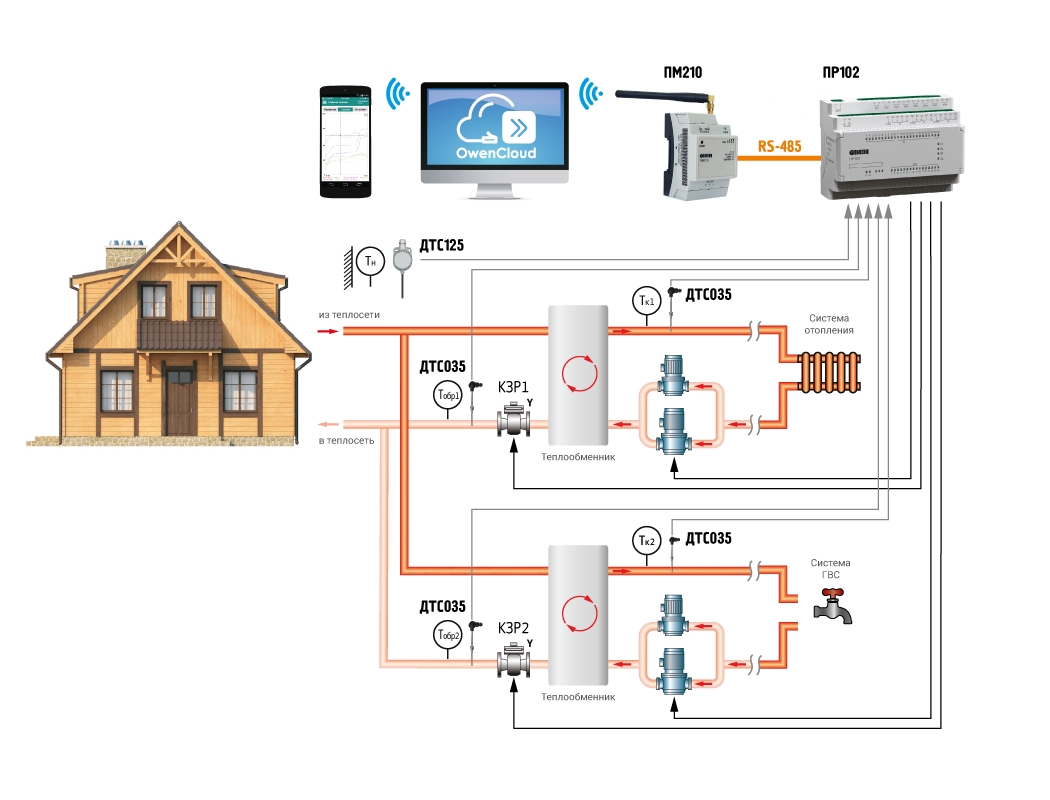

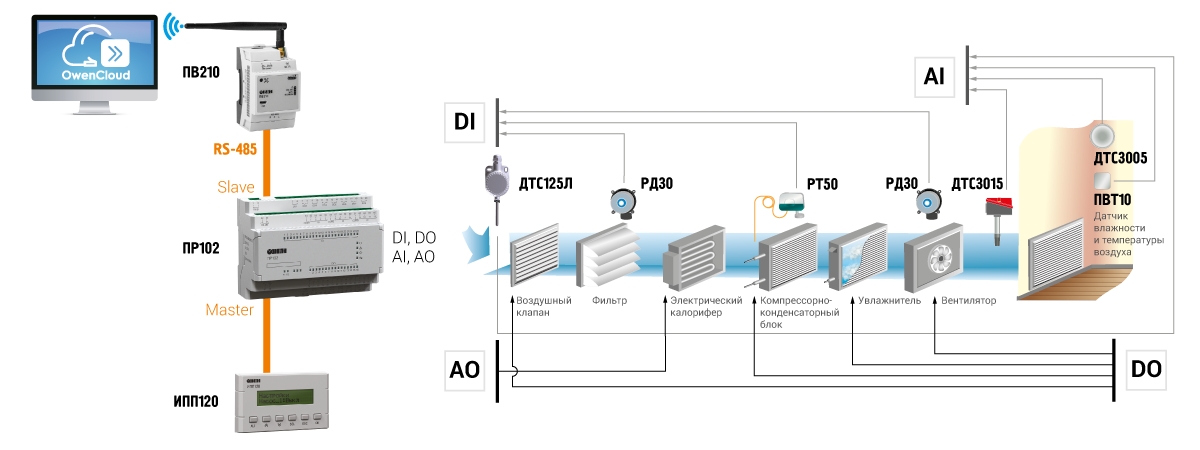

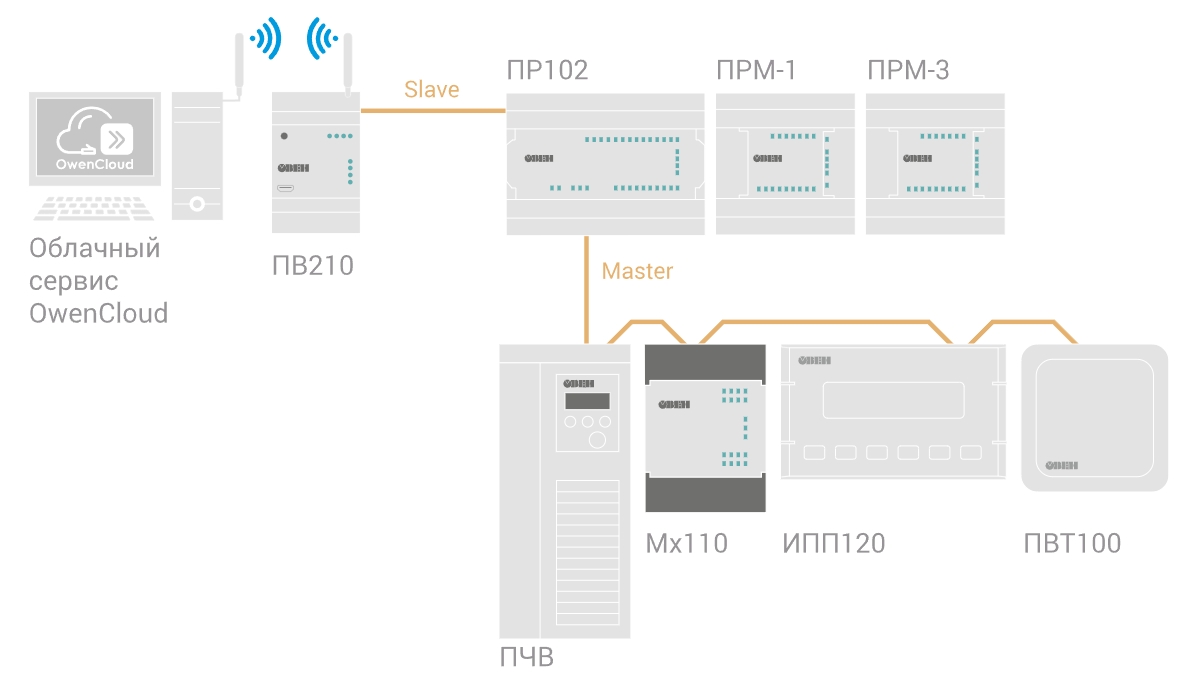

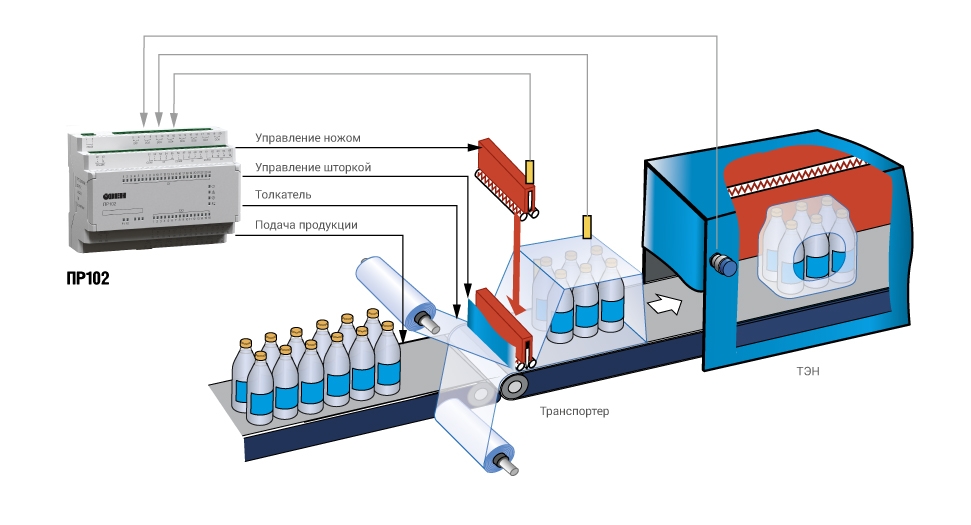

Примеры применения

Технические характеристики

Наименование	Значение
	ПР102-230	ПР102-24
Программирование
Среда программирования	Owen Logic
Объем Retain-памяти	1016 байт
Объем памяти для сетевых переменных (режим Slave)	128 байт
Объем памяти сетевых переменных (режим master)	128 байт
Стек	Динамический
Память ПЗУ	128 кбайт
Память ОЗУ	32 кбайт
Интерфейс программирования	microUSB
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2 шт.
Дискретные входы
Количество	До 24
Тип	Дискретный фазовый(ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	-	Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания	≈230 В	=24 В
Гальваническая развязка	Групповая	Групповая, по 4 входа (для приборов, выпущенных с января 2024)
Электрическая прочность изоляции	2300 В, групповая - 1780 В	-
Аналоговые входы
Количество	-	8
Тип измеряемых сигналов	-	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Период обновления значений всех каналов, не более	-	20 мс
Работа в дискретном режиме	-	Да
Гальваническая развязка	-	Отсуствует
Дискретные выходы
Количество	До 16
Тип	Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р):	5 А при напряжении не более 250 В переменного тока и cos φ >0,953 А при напряжении не более 30 В постоянного тока
Транзиторные (К):	0,2 А при напряжении не более 60 В постоянного тока
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции
Релейные (Р):	2300 В, между выходами – 1780 В
Транзиторные (К):	740 В, между выходами – 740 В
Аналоговые выходы
Количество	-	2
Тип аналогового выхода	-	Универсальный4...20 мА / 0...10 В
Разрядность ЦАП	-	12 бит
Гальваническая развязка	-	Индивидуальная
Электрическая прочность изоляции	-	510 В
Коммуникационные возможности
Интерфейс RS-485 (до 2 шт-выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

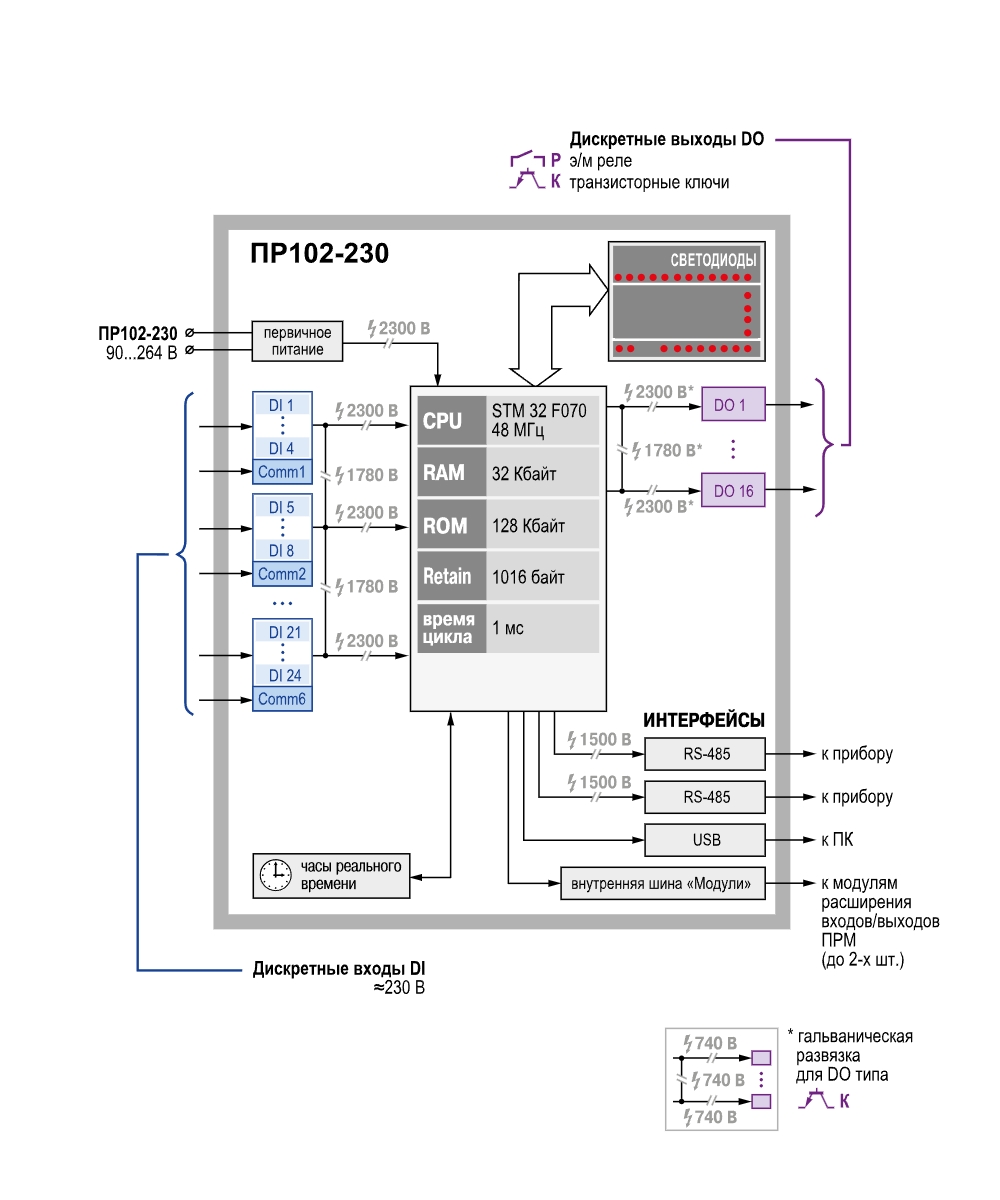

Функциональная схема прибора

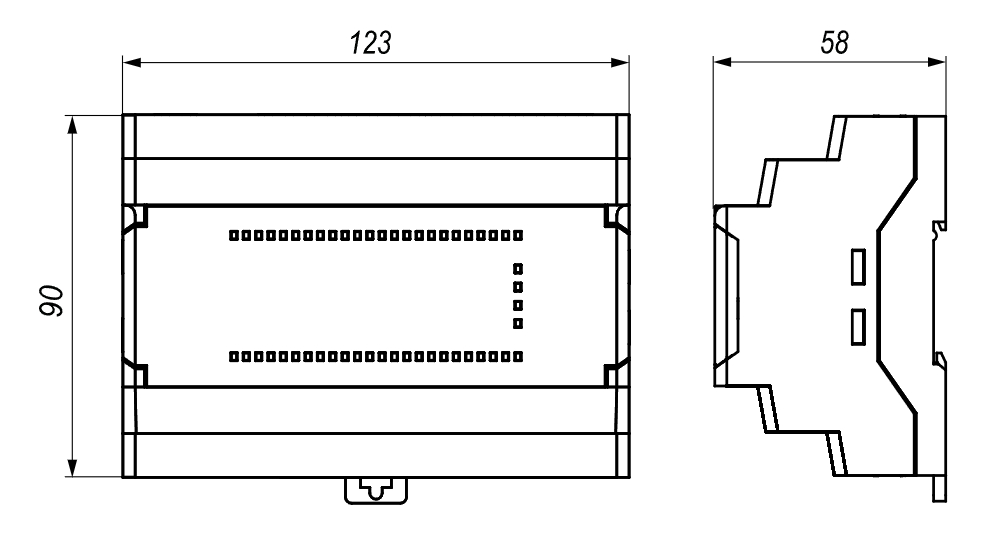

Габаритные и установочные размеры

ПО, примеры и инструкции

Среда программирования Owen Logic

Среда программирования Owen Logic

2.10.367

zip

74.9 MB

Сервисное программное обеспечение (обязательное)

Microsoft .NET Desktop Runtime 6.0.20 (Owen Logic версии 2.0 и старше)	zip	103.88 MB
Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше)	zip	36.69 MB

Драйвер

Драйвер USB ПР102

zip

2.15 MB

Примеры

Примеры

Перейти

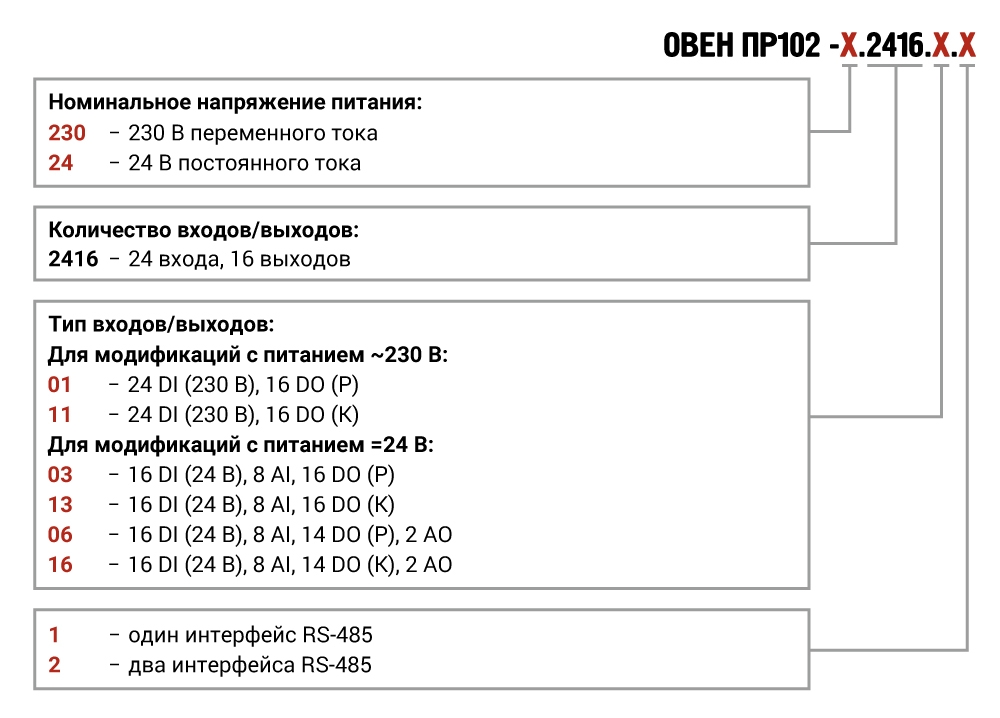

Модификации

Модификации ПР102-230

Модификация	Питание, В	Входы		Выходы		КоличествоRS-485
		Дискретные	Аналоговые	Дискретные	Аналоговые
ПР102-230.2416.01.1	~230 В	24 (~230 В)	—	16 (Р)	—	1
ПР102-230.2416.01.2	~230 В	24 (~230 В)	—	16 (Р)	—	2
ПР102-230.2416.11.1	~230 В	24 (~230 В)	—	16 (K)	—	1
ПР102-230.2416.11.2	~230 В	24 (~230 В)	—	16 (K)	—	2

Модификации ПР102-24

Модификация	Тип питания	Входы		Выходы		КоличествоRS-485
		Дискретные	Аналоговые	Дискретные	Аналоговые
ПР102-24.2416.03.1	=24 В	16 (=24 В)	8	16 (Р)	—	1
ПР102-24.2416.03.2	=24 В	16 (=24 В)	8	16 (Р)	—	2
ПР102-24.2416.06.1	=24 В	16 (=24 В)	8	14 (Р)	2	1
ПР102-24.2416.06.2	=24 В	16 (=24 В)	8	14 (Р)	2	2
ПР102-24.2416.13.1	=24 В	16 (=24 В)	8	16 (К)	—	1
ПР102-24.2416.13.2	=24 В	16 (=24 В)	8	16 (К)	—	2
ПР102-24.2416.16.1	=24 В	16 (=24 В)	8	14 (К)	2	1
ПР102-24.2416.16.2	=24 В	16 (=24 В)	8	14 (К)	2	2

Схемы подключения

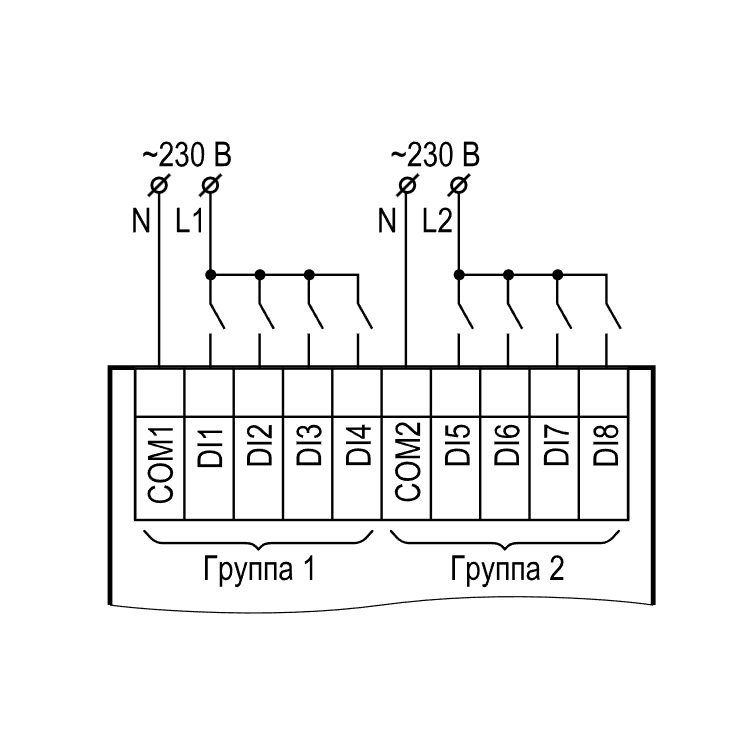

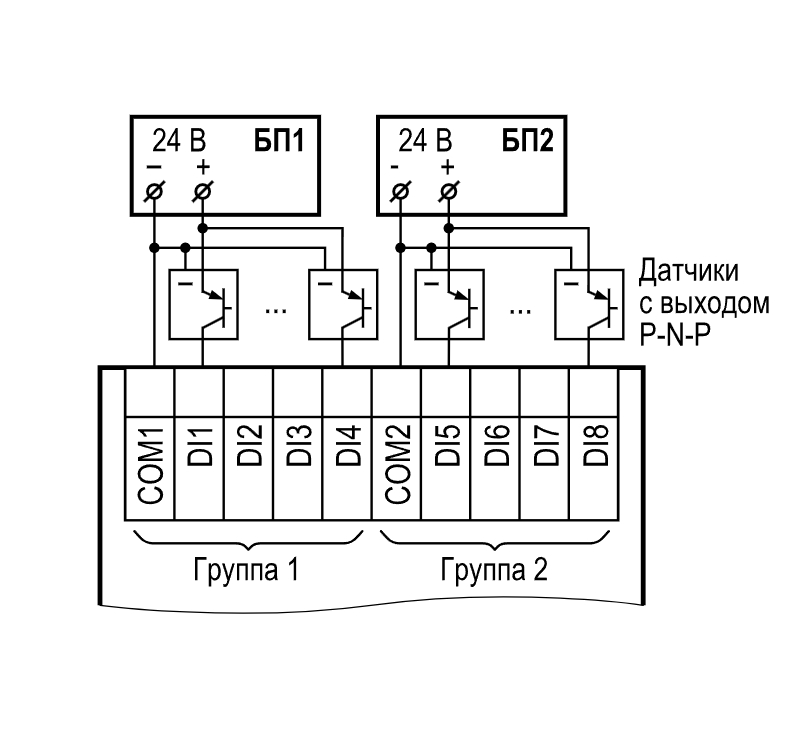

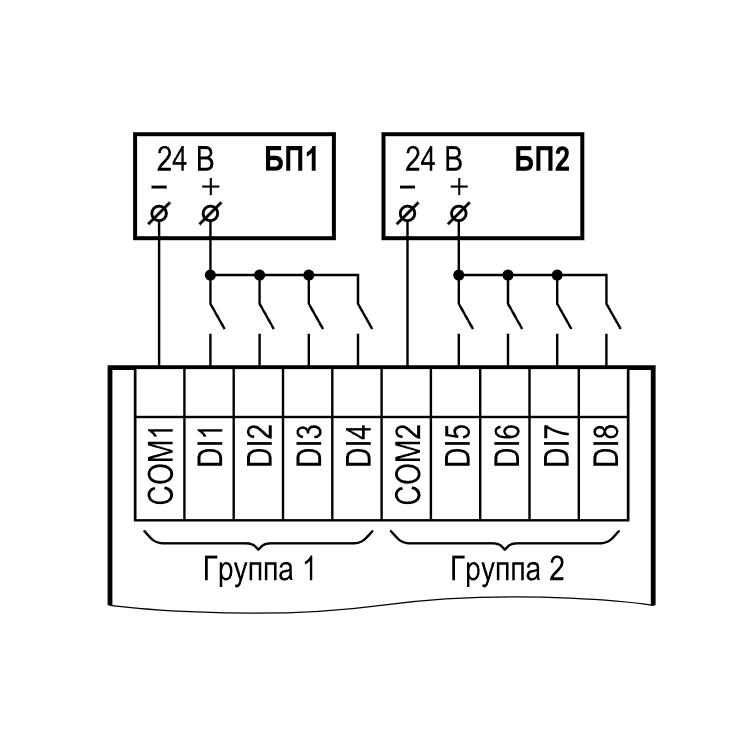

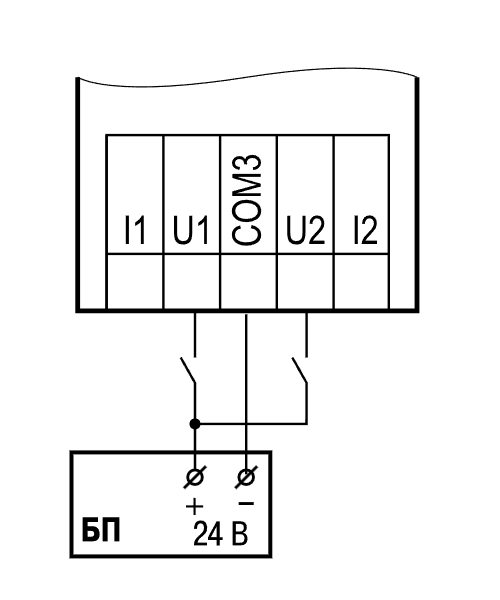

Схемы подключения дискретных входов ПР102

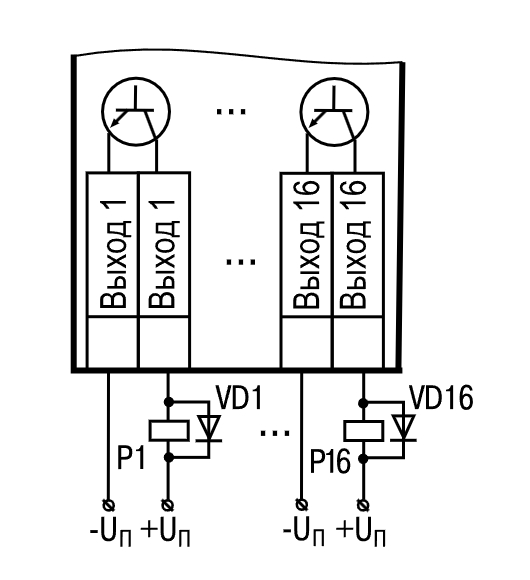

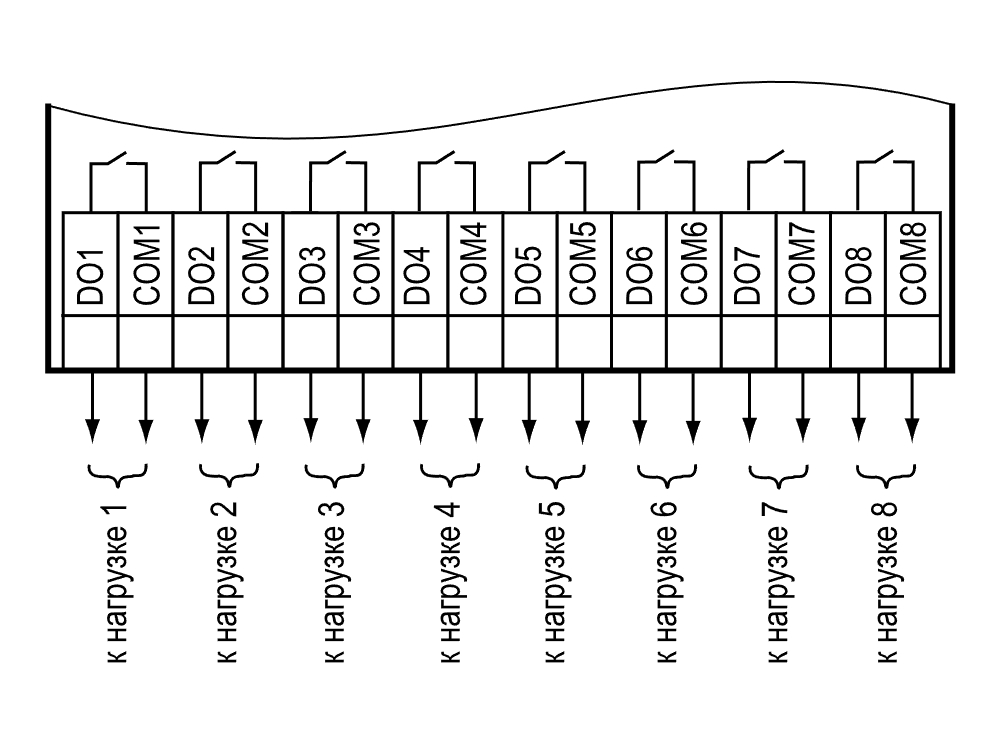

Схемы подключения дискретных выходов ПР102

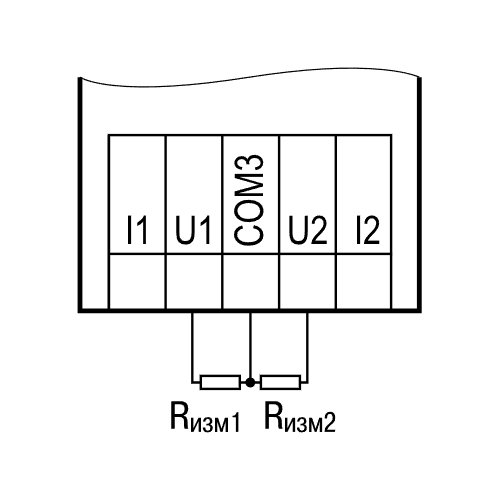

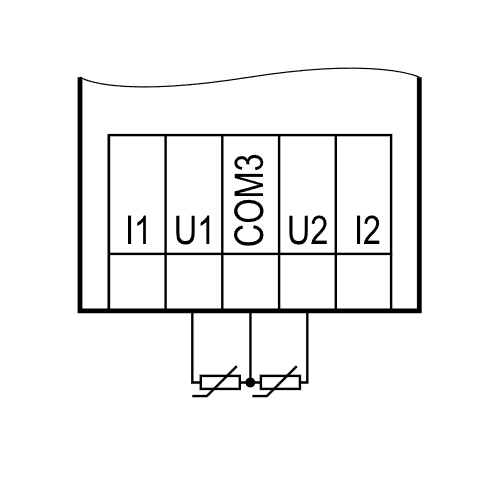

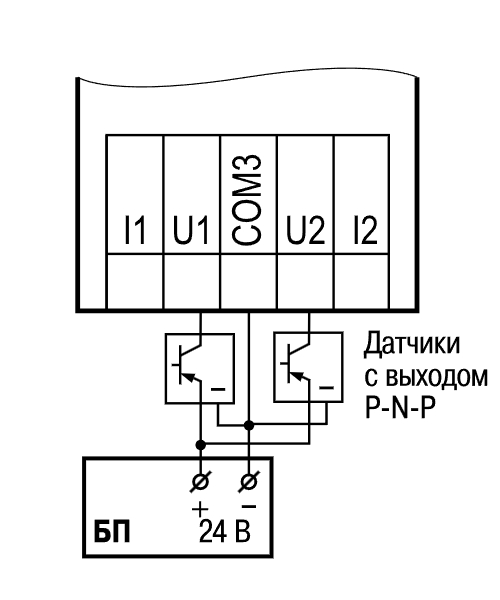

Схемы подключения аналоговых входов ПР102

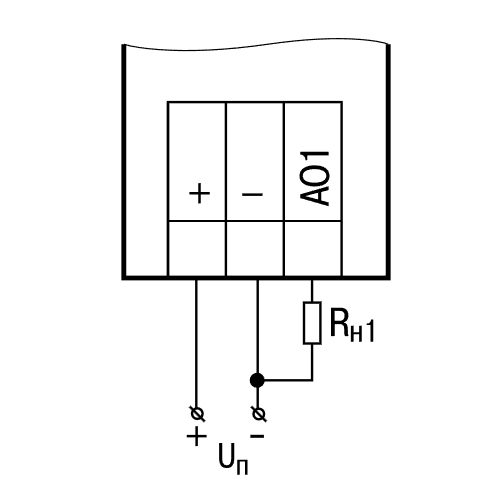

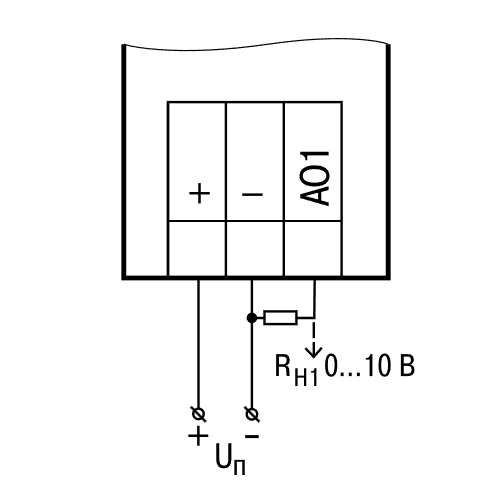

Схемы подключения аналоговых выходов ПР102

Документация

Документация
webРуководство по эксплуатации ПР102		pdf	9.53 MB
Руководство по эксплуатации (краткое) ПР102–230.2416.01.X		pdf	1.26 MB
Руководство по эксплуатации (краткое) ПР102–230.2416.11.X		pdf	1.22 MB
Руководство по эксплуатации (краткое) ПР102–24.2416.16.X		pdf	1.5 MB
Руководство по эксплуатации (краткое) ПР102–24.2416.13.X		pdf	1.45 MB
Руководство по эксплуатации (краткое) ПР102–24.2416.06.X		pdf	1.54 MB
Руководство по эксплуатации (краткое) ПР102–24.2416.03.X		pdf	1.49 MB
Протокол Modbus в ОВЕН ПР		pdf	180.46 kB
Сертификаты
Декларация о соответствии на ПР100, ПР102, ПР103		zip	1 MB
Декларация о соответствии на ПР102	ТР ТС 016/2011	zip	41.08 kB

Комплектация

Наименование	Количество
Прибор ПР102	1 шт.
Краткое руководство по эксплуатации	1 экз.
Паспорт и гарантийный талон	1 экз.
Комплект клеммных соединителей	1 экз.
