СНЯТ С ПРОИЗВОДСТВА!

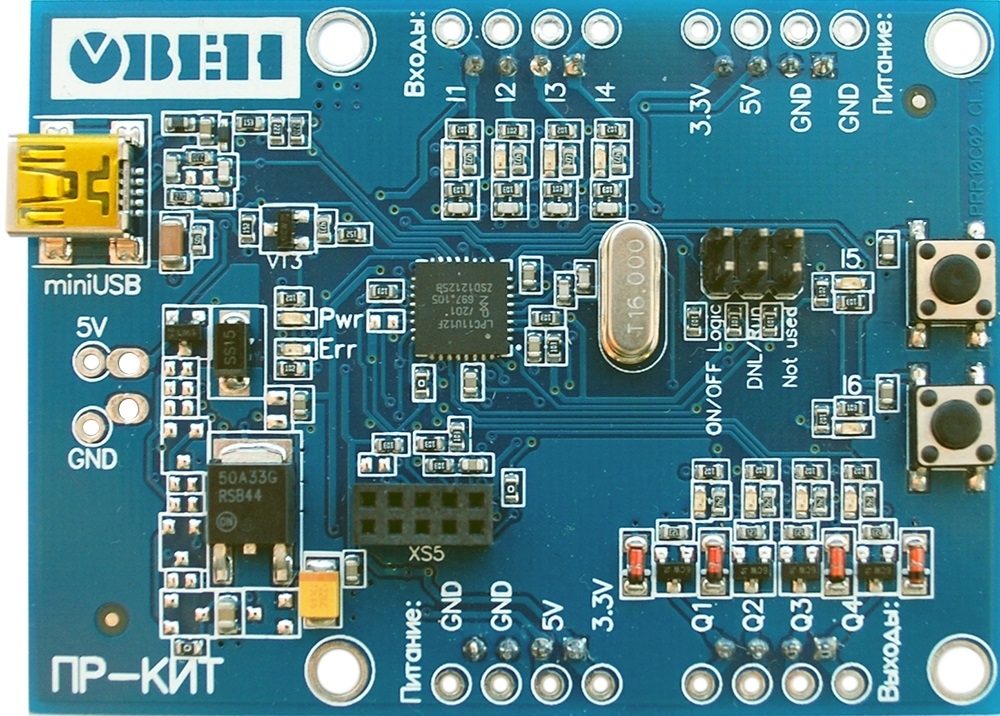

Назначение микроконтроллерного модуля ПР-Кит
- Для ознакомления с принципами работы программируемых реле ОВЕН.
- Изучения основ программирования на языке функциональных блоков в среде OWEN Logic.
- Применения в учебных стендах и моделях.
Основные функциональные возможности и характеристики
- 4 дискретных входа (сухой контакт).
- 2 программируемые кнопки.
- 4 дискретных выхода (транзисторные ключи).
- Программирование с помощью стандартного mini-USB кабеля.
- Питание: 5 В или от USB.
- Встроенный источник питания (5 В или 3,3 В).
- Программирование в среде OWEN Logic.

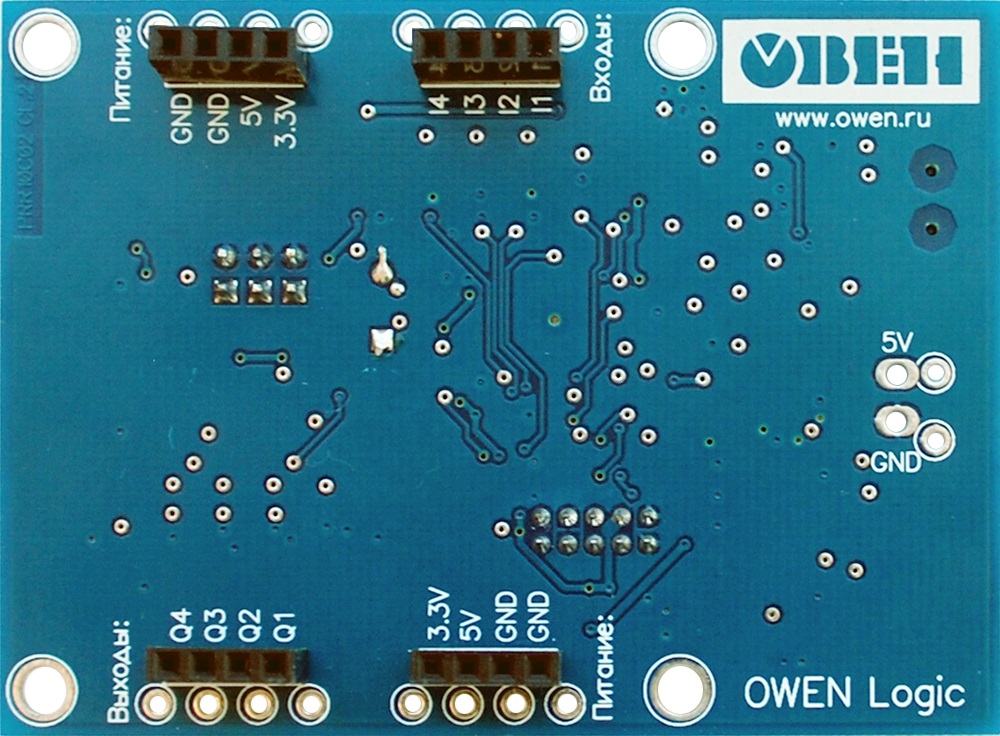

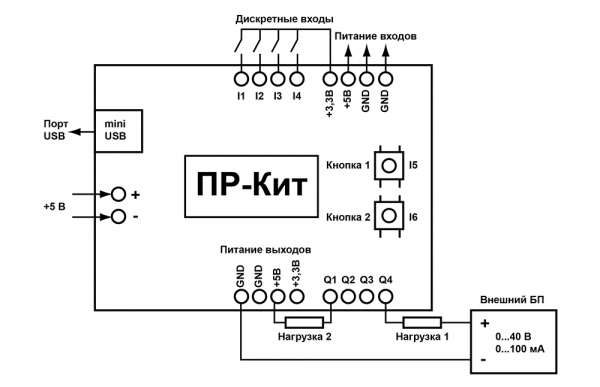

Подключение датчиков и исполнительных механизмов производится самостоятельно путем подключения к отверстиям в плате или к разъемам на задней стороне.
Технические характеристики
Параметр | Значение |
Питание | |
Напряжение питания | = 5 В или от USB |
Потребляемая мощность, не более | 0,3 Вт |
Элементы управления | |
Кнопки | 2 программируемые кнопки |
Входы/выходы | |
Дискретные входы | 4 (сухой контакт, питание 3,3 В) |
Дискретные выходы | 4 (тип К – транзисторные ключи, Umax=40 В, Imax=100 мА) |
Встроенный блок питания 3,3 В:
5 В: |
(3,3±1,0 %) В, Imax=100 мА (внешнее питание) Imax=40 мА (питание от USB)
(Vin-0,7) В…(Vin-0,3) В Imax=400 мА |
Корпус | |
Габаритные размеры модуля | 75×55 мм |
Масса, не более | 0,2 кг |
- Микроконтроллерный модуль ПР-Кит
- Руководство по эксплуатации
- Паспорт и Гарантийный талон
Примечание. Изготовитель оставляет за собой право изменять комплектность изделия. Полная комплектность указана в паспорте модуля.
