СНЯТ С ПРОИЗВОДСТВА!
Назначение
ОВЕН АС7 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК и программировать устройства: ПР110, НПТ2 и другие устройства поддерживающие интерфейс UART.
Основные отличительные характеристики
Взаимное преобразование интерфейсов USB и UART.
Создание виртуального COM – порта.
Питание от шины USB
Может заменить устройства ПР-КП20 и НП-КП20.
Список поддерживаемых приборов
ПР110
НПТ2
и др.*
* список приборов необходимо уточнять отдельно.
Технические характеристики:
Схемы подключения:

Габаритные размеры:

Комплект поставки:
ОВЕН АС7 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК и программировать устройства: ПР110, НПТ2 и другие устройства поддерживающие интерфейс UART.
Основные отличительные характеристики
Взаимное преобразование интерфейсов USB и UART.
Создание виртуального COM – порта.
Питание от шины USB
Может заменить устройства ПР-КП20 и НП-КП20.
Список поддерживаемых приборов
ПР110
НПТ2
и др.*
* список приборов необходимо уточнять отдельно.
Технические характеристики:
| Наименование | Значение |
| Питание | |
| Постоянное напряжение (на шине USB), В | от 4,75 до 5,25 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Интерфейс USB | |
| Стандарт интерфейса | USB2.0 |
| Длина линии связи с внешним устройством, м, не более | 1,5 |
| Скорость обмена данными | до 115200 бит/с |
| Используемые линии передачи данных | D+, D- |
| Приемо-передатчик UART | |
| Длина линии связи с внешним устройством, м не более | 0,3 |
| Количество подключаемых приборов | 1 |
| Используемые линии передачи данных | RX, TX |
| Горячее включение | допускается |
| Корпус | |
| Габаритные размеры, мм | 66x46x22 |
| Степень защиты | IP20 |
| Масса, г, не более | 50 |
| Гальваническая изоляция | |
| USB - UART | Отсутствует |
Схемы подключения:

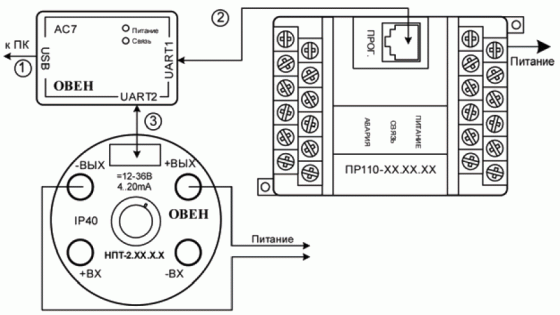

Схема подключения АС7 к ПР110 и НПТ2
1 – Комплектный кабель «USB 2.0 тип А-В, 1,5м»
2 – Комплектный кабель «КС8»
3 – Комплектный кабель «КШ8»

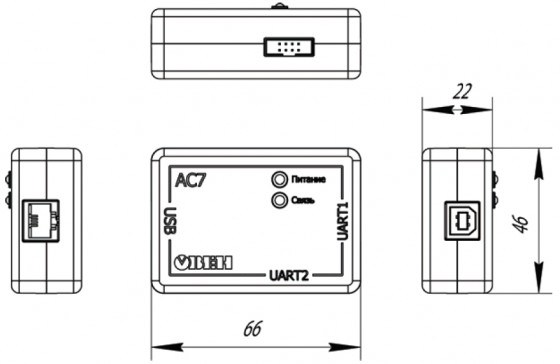

Габаритные размеры:

Комплект поставки:
- Преобразователь интерфейса АС7
- Кабель USB A-B
- Кабель КС8
- Кабель КШ8
- Компакт диск с ПО
- Паспорт и РЭ
- Гарантийный талон
