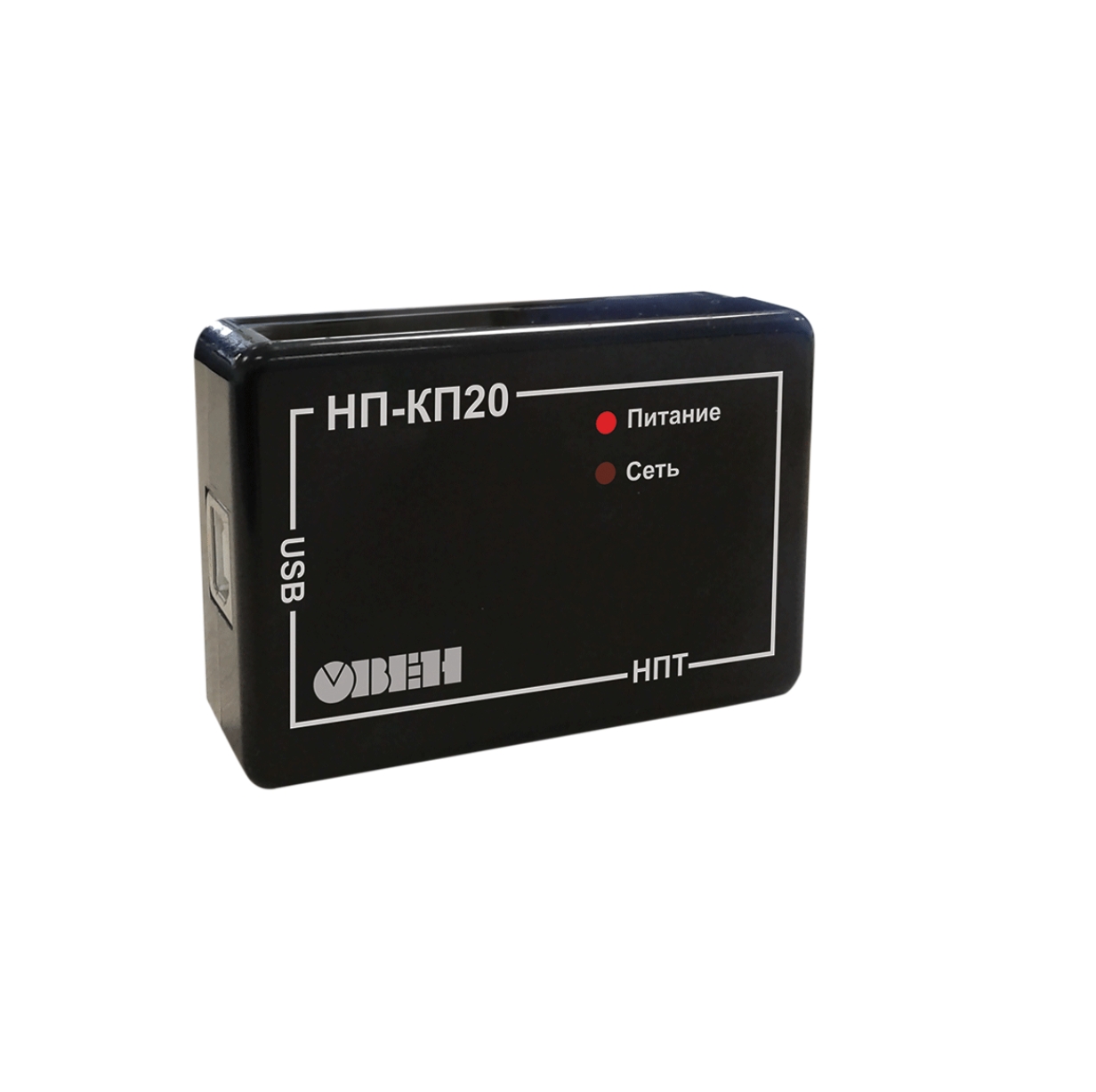

ОВЕН НП-КП20 — Универсальный преобразователь интерфейсов USB/UART

ОВЕН НП-КП20 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК через USB и настраивать устройство НПТ-2: задавать тип датчика, задавать диапазон преобразования и другие настройки при помощи конфигуратора НПТ-2.

Основные отличительные характеристики
Взаимное преобразование интерфейсов USB и UART.
Создание виртуального COM – порта.
Питание от шины USB

Список поддерживаемых приборов
НПТ2

Технические характеристики:

Наименование	Значение
Питание
Постоянное напряжение (на шине USB), В	от 4,75 до 5,25
Потребляемая мощность, Вт, не более	0,5
Интерфейс USB
Стандарт интерфейса	USB2.0
Длина линии связи с внешним устройством, м, не более	1,5
Скорость обмена данными	до 115200 бит/с
Используемые линии передачи данных	D+, D-
Приемо-передатчик UART
Длина линии связи с внешним устройством, м не более	0,3
Количество подключаемых приборов	1
Используемые линии передачи данных	RX, TX
Горячее включение	допускается
Корпус
Габаритные размеры, мм	66x46x22
Степень защиты	IP20
Масса, г, не более	50
Гальваническая изоляция
USB - UART	Отсутствует

Схемы подключения:

Схема подключения НП-КП20 к НПТ

1 – Комплектный кабель «USB 2.0 тип А-В, 1,5м»

2 – Комплектный кабель «КШ8»

Комплект поставки:

1. Преобразователь интерфейса НП-КП20
2. Кабель USB A-B
3. Кабель КС8
4. Кабель КШ8
5. Компакт диск с ПО
6. Паспорт и РЭ
7. Гарантийный талон
