ОВЕН АС4-М — преобразователь интерфейсов RS-485 USB с гальванической изоляцией

•
•
•
•

С 1 января 2025 года преобразователь интерфейсов АС4-М будет выпускаться в обновленном корпусе с разъемом Type C.Компактный преобразователь предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Особенности

• Гальваническая изоляция интерфейсов.
• Автоматическое определение направления передачи данных.
• Создание виртуального COM-порта при подключении прибора к ПК позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом.

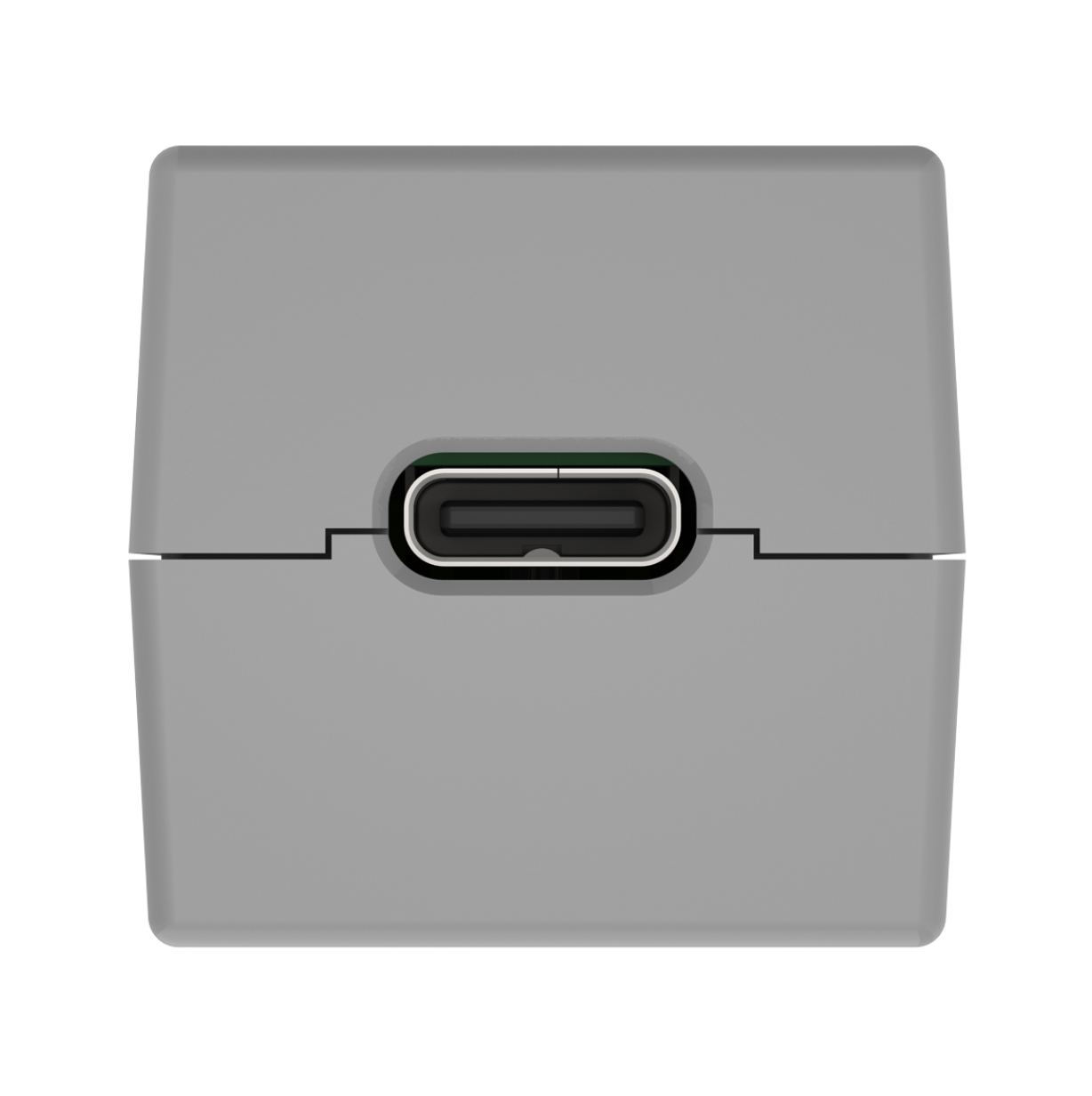

• Разъем Type C для подключения преобразователя к ПК. Кабель в комплекте.
• Компактный корпус, занимающий минимум места на DIN-рейке или на столе. Габаритные размеры 27×72,5×26 мм.
• Питание от шины USB.
• Гарантийный срок – 5 лет.

Поддерживаемые операционные системы

• Windows XP/Server 2003/Vista/7/8/8.1/10
• Mac OS X
• Linux 2.6.x/3.x.x

Технические характеристики

Наименование	Значение
Питание
Входное напряжение питания DC, В	4,75…5,25
Класс защиты по ГОСТ 12.2.007.0-75	III
Потребляемая мощность, Вт, не более	2
Электрическая прочность изоляции, В	1780
Интерфейс USB
Стандарт	USB 2.0
Разъем	Тип Type C
Передаваемые сигналы	D+, D-
Максимальная длина линии связи, м	3
Интерфейс RS-485
Стандарт	EIA/TIA-485
Разъем	Клеммы
Передаваемые сигналы	A(Data+), B(Data-)
Максимальная скорость передачи данных, бит/с	115200
Максимальная длина линии связи, м	1200
Максимальное количество приборов, шт.	32*
Корпус
Габаритные размеры, мм	27×72,5×26
Степень защиты	IP20
Крепление	На DIN-рейку
Масса, г	45

* 247 с использованием повторителей интерфейса RS-485, например,АС5

Условия эксплуатации

Наименование	Значение
Температура окружающего воздуха, °С	-20…+75
Температура транспортировки и хранения, °С	-25…+55
Относительная влажность воздуха (при температуре +25 °С и ниже), %	Не более 80 (без конденсации влаги)
Высота над уровнем моря, м	1000

Документация и ПО

Документация
Руководство по эксплуатации (краткое) АС4-М		pdf	2.19 MB
Сертификаты
Декларация о соответствии на АС4-М	ТР ТС 020/2011	zip	808.28 kB
Декларация о соответствии на АС4-М	ТР ТС 037/2016	zip	817.28 kB

Комплектация

• Прибор.
• Краткое руководство.
• Паспорт и Гарантийный талон.
• Кабель USB Type A- USB Type С.
• Клеммник винтовой для разъема RS-485 – 2 шт.
• Изготовитель оставляет за собой право внесения изменений в комплектность изделия.
