СНЯТ С ПРОИЗВОДСТВА!

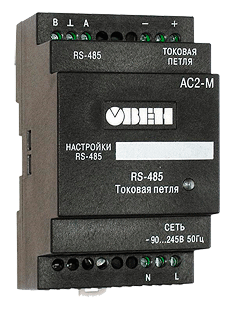

Назначение адаптера интерфейсов ОВЕН АС2-М
Преобразователь интерфейсов АС2-М предназначен для взаимного преобразования интерфейсов: «токовая петля» и RS-485. Преобразователь позволяет передавать данные от одного прибора, имеющего интерфейс «токовая петля», в сеть RS-485 по запросу мастера сети. Передача данных по интерфейсу RS-485 происходит по протоколу ОВЕН или по протоколу Modbus (RTU, ASCII). Таким образом все приборы ОВЕН могут быть объединены в единую сеть по интерфейсу RS-485.
Такое объединение в сеть дает возможность создавать системы диспетчеризации на основе уже существующих и зарекомендовавших себя приборов, таких как: ТРМ32, ТРМ33, УКТ38, МПР51
Основные функции
• ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и «токовая петля»
• ПЕРЕДАЧА ДАННЫХ от прибора с интерфейсом «токовая петля» в сеть RS-485 по запросу мастера сети
• ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ передачи данных в сети RS-485: Modbus (ASCII и RTU) и ОВЕН
• ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети
• НАПРЯЖЕНИЕ ПИТАНИЯ ~90...245 В 47...63 Гц
• БЕСПЛАТНАЯ ПРОГРАММА-КОНФИГУРАТОР для настройки работы адаптера в сети
Руководство по эксплуатации
Питание
Интерфейс "токовая петля"
Интерфейс RS-485
Корпус
Условия эксплуатации
Преобразователь интерфейсов АС2-М предназначен для взаимного преобразования интерфейсов: «токовая петля» и RS-485. Преобразователь позволяет передавать данные от одного прибора, имеющего интерфейс «токовая петля», в сеть RS-485 по запросу мастера сети. Передача данных по интерфейсу RS-485 происходит по протоколу ОВЕН или по протоколу Modbus (RTU, ASCII). Таким образом все приборы ОВЕН могут быть объединены в единую сеть по интерфейсу RS-485.
Такое объединение в сеть дает возможность создавать системы диспетчеризации на основе уже существующих и зарекомендовавших себя приборов, таких как: ТРМ32, ТРМ33, УКТ38, МПР51
Основные функции
• ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и «токовая петля»
• ПЕРЕДАЧА ДАННЫХ от прибора с интерфейсом «токовая петля» в сеть RS-485 по запросу мастера сети
• ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ передачи данных в сети RS-485: Modbus (ASCII и RTU) и ОВЕН
• ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети
• НАПРЯЖЕНИЕ ПИТАНИЯ ~90...245 В 47...63 Гц
• БЕСПЛАТНАЯ ПРОГРАММА-КОНФИГУРАТОР для настройки работы адаптера в сети
Руководство по эксплуатации Питание
| Номинальное напряжение питания | ~90...245 В частотой 47...63 Гц |
| Максимальная потребляемая мощность | не более 2 ВА |
Интерфейс "токовая петля"
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
| Рекомендуемая длина линии связи | 3 м |
| Ток в токовой петле | 7 мА |
| Напряжение в токовой петле | 37 В |
Интерфейс RS-485
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
| Максимальная длина линии связи | 1200 м |
| Скорость передачи данных | 2400, 4800, 9600, 19200, 38400, 115200 бит/с |
| Поддерживаемые протоколы | Modbus ASCII |
| Количество приборов в сети | не более 32 |
| Используемые линии передачи данных | А (D+), В (D-) |
Корпус
| Габаритные размеры | 90х54х57,5 мм |
| Степень защиты | IP20 |
| Крепление | на DIN-рейку, 35 мм |
| Масса | не более 110 г |
Условия эксплуатации
| Температура окружающей среды | -20...+75 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже) | не более 80 % |
