ОВЕН ЕКОН134 — Преобразователь интерфейса Ethernet - RS-232/RS-485

Функциональные возможности преобразователя ОВЕН ЕКОН134
- Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
- Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
- Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
- Индикация обмена через последовательные порты

В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.

Отличительные характеристики
- 4 последовательных порта для удаленной работы по сети Ethernet (Internet) с одним или несколькими устройствами, оснащенными интерфейсом RS-232/RS-485
- 2 универсальных последовательных интерфейса RS-232/RS-485, режим работы определяется при помощи встроенных DIP-переключателей
- Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)
- Высокая скорость передачи данных по последовательным портам, до 921600 бот посредством сетевого протокола UDP
- Один полномодемный последовательный порт RS-232
- Широкий диапазон температур: от -25 до +70 ºС

► Технические характеристики ОВЕН ЕКОН134

Наименование	Значение
Диапазон напряжений питания постоянного тока, В	от 10 до 30
Максимальная потребляемая мощность, не более, ВА	5
Поддерживаемые интерфейсы	RS-232, RS-485, Ethernet 10/100 Мб/с
Степень защиты корпуса	IP20
Габаритные размеры, мм	77 x119,5 x30
Масса прибора, кг, не более	0,5
Средний срок службы лет, не менее	8

► Характеристики последовательных интерфейсов связи прибора ОВЕН ЕКОН134

Наименование	Сигналы
Порт 1	RS-232 (RxD, TxD, GND, RTS, CTS)RS-485 (A(Data+), B(Data-), GND)
Порт 2	RS-232 (RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD)
Порт 3	RS-232 (RxD, TxD, GND, RTS, CTS)
Порт 4	RS-232 (RxD, TxD, GND, RTS, CTS)RS-485 (A(Data+), B(Data-), GND)

► Параметры интерфейсов ОВЕН ЕКОН134

Тип соединителя	RJ45
Максимальная скорость обмена данными, бит/с, не менее	921600
Тип четности	Нет (None), Чет (Even), Нечет (Odd),Всегда 1 (Mark), Всегда 0 (Spase)
Количество бит данных	5, 6, 7, 8
Количество стоп-бит	1; 1,5; 2
Тип контроля потока	RTS/CTS, DTR/DSR, XON/XOFF, Нет

► Схема подключений

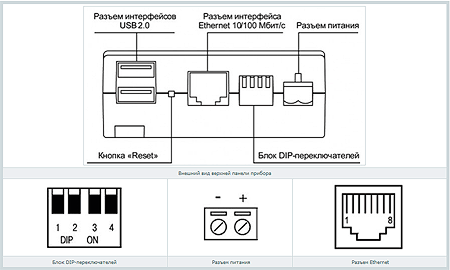

На верхней панели прибора расположены:
* разъем интерфейсов USB 2.0, предназначенный для подключения к прибору
устройств, оснащенных интерфейсом USB 2.0 (в данной модификации прибора этот интерфейс
не поддерживается);
* кнопка «RESET», предназначенная для перезагрузки внутреннего ПО прибора;
* блок DIP-переключателей – четыре DIP-переключателя предназначены для конфигурирования портов P1, P3, P4 прибора и выбора параметров прибора;
* разъем питания, предназначенный для подключения к прибору источника питания
постоянного тока;
* разъем Ethernet, предназначенный для подключения прибора к сети Ethernet
10/100Мбит/с.

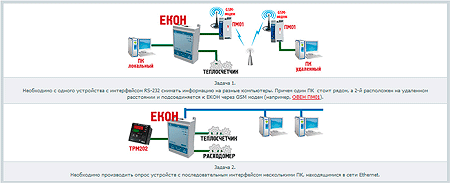

► Применение

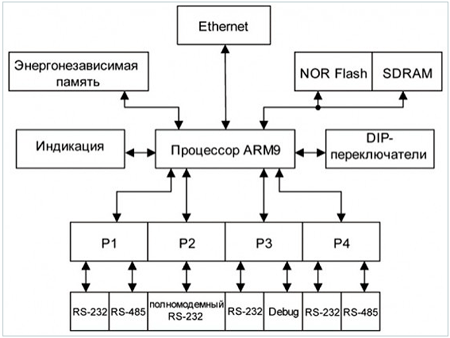

► Функциональная схема
