ОВЕН АС4 — АС4 преобразователь интерфейсов RS-485 USB c гальванической изоляцией

С января 2017 года преобразователь АС4 выпускается с обновленным набором микросхем от SiliconLabs.Это обеспечивает простую автоматическую установку драйверов COM-порта на операционные системы Windows 7/8/8.1/10 и расширяет перечень поддерживаемых операционных систем.

Назначение преобразователя интерфейсов ОВЕН АС4

Предназначен для взаимногопреобразования сигналов интерфейсовUSB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Основные функции преобразователя интерфейсов ОВЕН АС4

• Взаимное преобразование сигналов интерфейсов RS-485 и USB
• Автоматическое определение направления передачи данных
• Гальваническая изоляция интерфейсов
• Создание виртуального сом-порта при подключении прибора к ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом
• Питание от шины usb
• Встроенные согласующие резисторы

Поддерживаемые операционные системы

• Windows XP/Server 2003/Vista/7/8/8.1/10
• Mac OS X
• Linux 2.6.x/3.x.x

Технические характеристики

Наименование	Значение
Питание
Входное напряжение питания DC, В	4,75…5,25
Класс защиты по ГОСТ 12.2.007.0-75	III
Потребляемая мощность, Вт	0,5
Электрическая прочность изоляции, В	1500
Интерфейс USB
Стандарт	USB 2.0
Разъем	Тип B
Передаваемые сигналы	D+, D-
Максимальная длина линии связи, м	3
Интерфейс RS-485
Стандарт	EIA/TIA-485
Разъем	Клеммы
Передаваемые сигналы	A(Data+), B(Data-)
Максимальная скорость передачи данных, бит/с	115200
Максимальная длина линии связи, м	1200
Максимальное количество приборов, шт	32*
Корпус
Габаритные размеры, мм	36×93×57
Степень защиты	IP20
Крепление	На DIN-рейку
Масса, г	65

* 247 с использованием повторителей интерфейса RS-485, например, АС5

Условия эксплуатации

Наименование	Значение
Температура окружающего воздуха, °С	-20…+75
Температура транспортировки и хранения, °С	-25…+55
Относительная влажность воздуха (при температуре +25 °С и ниже), %	Не более 80 (без конденсации влаги)
Высота над уровнем моря, м	1000

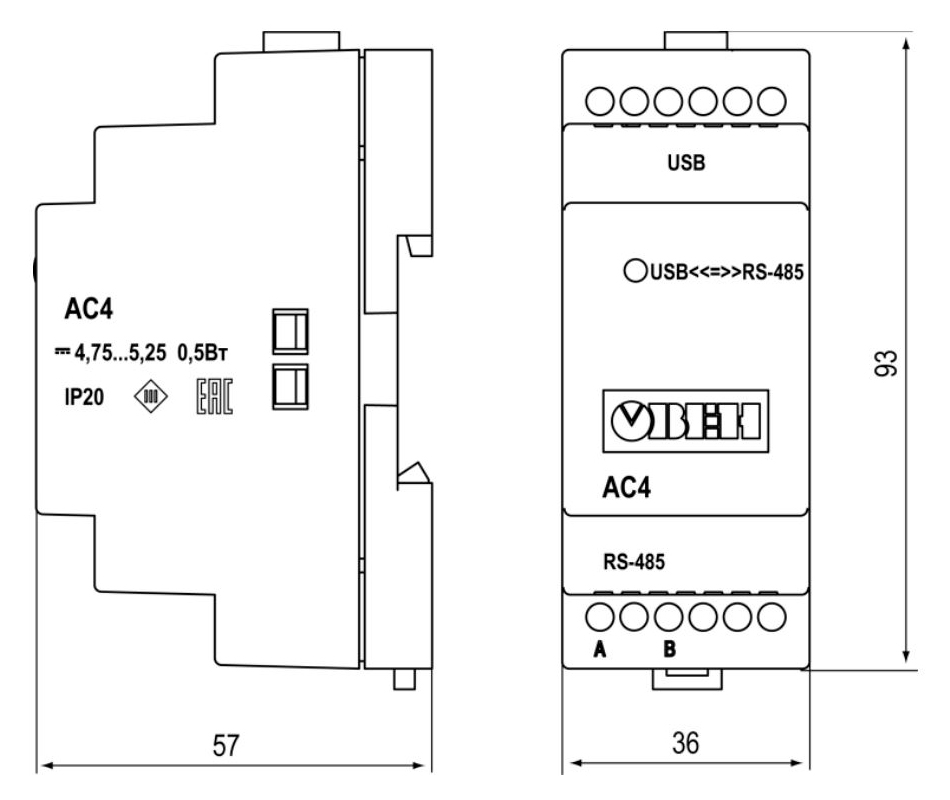

Габаритные размеры

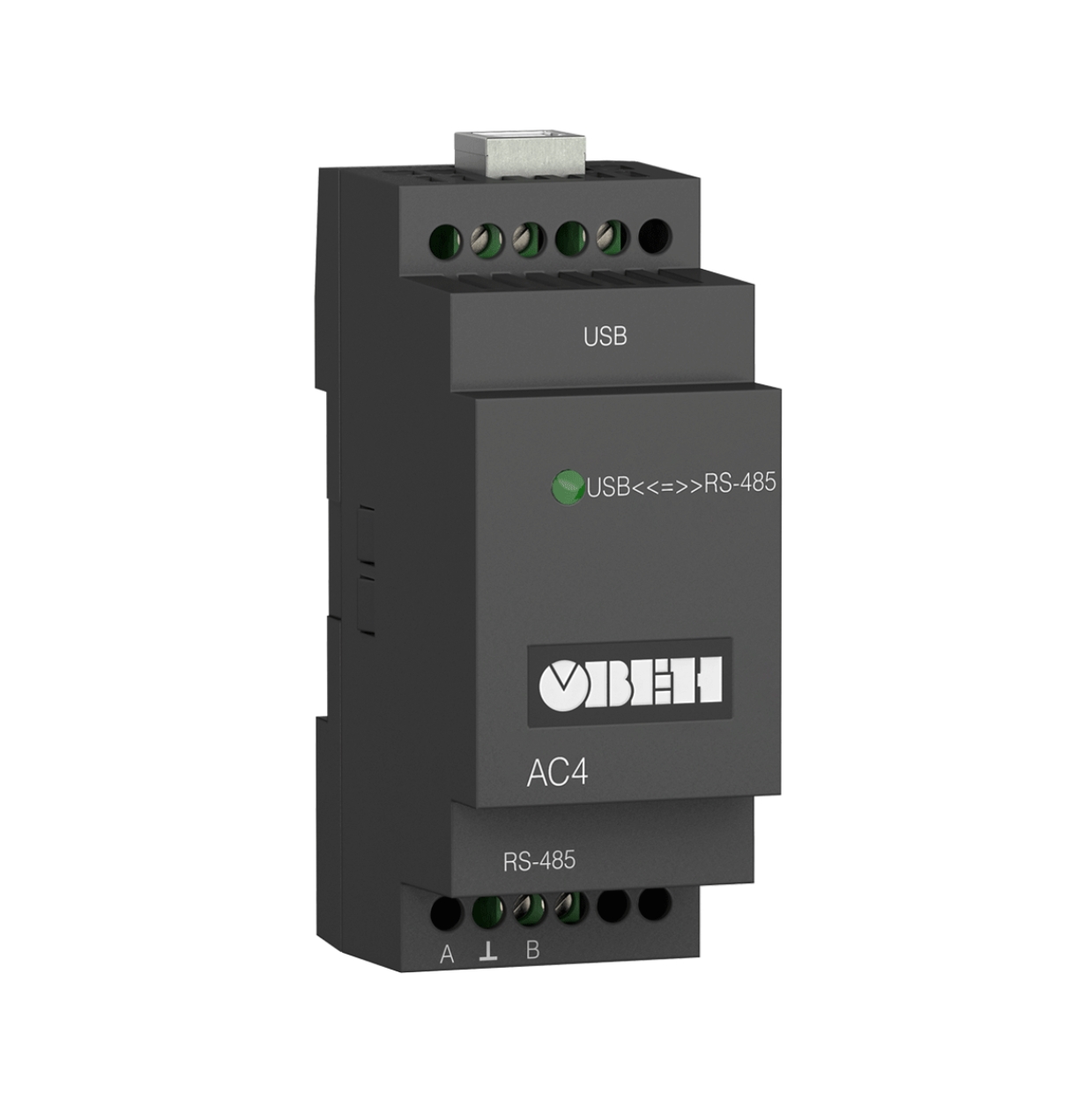

Габаритные размеры АС4Прибор изготавливается в пластиковом корпусе, предназначенном для крепления на DIN-рейку 35 мм.На лицевой стороне располагается:

• Светодиод «USB<>RS-485» – индикация состояния прибора.

На верхней стороне располагается:

• Разъем интерфейса USB.

На нижней стороне располагаются:

• Разъем интерфейса RS-485.
• DIP-переключатели – выбор встроенного согласующего резистора.

Положение*	Согласующий резистор
	Отключен
	620 Ом ±5 %
	120 Ом ±5 %
	100 Ом ±5 %

* Белый цвет – положение переключателя.

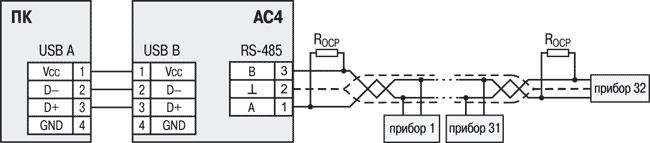

Схемы подключения

Cхема подключения АС4При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 247 приборов.Подключение АС4 к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4 к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.

Документация и ПО

Документация
webРуководство по эксплуатации (краткое) АС4 (M01)		pdf	484.11 kB
Сертификаты
Декларация о соответствии на АС4		zip	0.94 MB
Декларация о соответствии на АС4	ТР ТС 037/2016	zip	0.84 MB

Комплектность

• Прибор
• Паспорт и Гарантийный талон
• Руководство по эксплуатации
• Кабель USB 2.0 A-B
