ОВЕН СПК107 — Панелный программируемый логический контроллер

Рекомендуемая замена

Отличительные особенности:
Панель оператора и программируемый логический контроллер в одном корпусе
Графический экран с диагональю 7 дюймов
Количество цветов 65535
Сенсорное управление экраном
Два независимых последовательных интерфейса RS-232/RS-485
Встроенная операционная система Linux
Поддержка протоколов Modbus/OWEN

Основные функциональные возможности
Объединение функций ПЛК и графической панели оператора позволяют сэкономить пространство в щите управления и стоимость системы управления в целом.
Разработка программ и алгоритмов управления в единой среде программирования позволяет сократить сроки разработки за счет использования одних и тех же переменных системы, тем самым экономит человеческие и финансовые ресурсы исполнителя.
Сенсорный экран управления – позволяет создавать элементы управления технологическим процессом в удобных для пользователя местах. Осуществлять необходимые подписи и комментарии к элементам управления.
Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485 – позволяют не оговаривать исполнение панели в момент заказа и сократить количество ЗИП на складе.
Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами, не прибегая к вскрытию щита управления.
Операционная система – дает возможность использовать стандартные программные средства для увеличения функциональных возможностей изделия.

Технические характеристики

Основные характеристики
Климатическое исполнение °C	0 ... + 60
Охлаждение	Пассивное
Степень защиты корпуса(с лицевой стороны)	IP65
Диапазон напряжений питания, ВСПК1хх	От 12 до 28В постоянного тока(номинальное 24В)
Потребляемая мощность, Вт	Не более 5
Материал Лицевая панель Корпус	Пластик Пластик
Масса, кг	0,6
Технические характеристики
Размер экрана, дюйм	7"
Видимая область, мм	154x86
ЖК дисплей	TFT
Разрешение экрана, пиксель	800x480
Количество цветов	65536
Яркость, Кдм2	300
Контрастность	500:1
Индикация на передней панели	Индикация работы контроллера, индикация наличия сетевого обмена
Тип подсветки дисплея	Светодиодная (LED)
Время работы подсветки, часов	50 000
Сенсорное управление, тип	Есть, резистивный
Количество нажатий	1 000 000
"Механические" кнопки, шт	нет

Интерфейсы и протоколы

Интерфейс	Количество, шт.	Протоколы	режимы работы
COM1 (RS232/RS485)	1	ModBus (ASCII RTU), ОВЕН1	4800, 9600, 19200, 38400, 57600, 115200
COM2 (RS232/RS485)	1	ModBus (ASCII RTU), ОВЕН1
Ethernet	0
USB Host	1	Подключение USB Flash
USB Device	1	Порт для загрузки программы
SD Card	1	Карточки до 32 ГБ

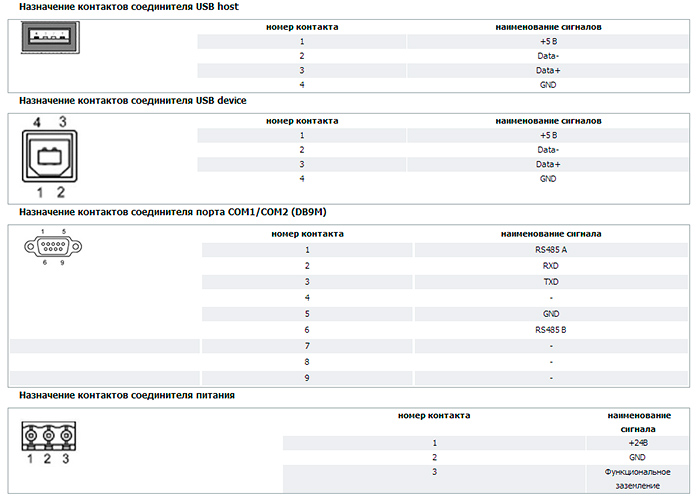

Схемы подключения



Габаритные и установочные размеры


Комплект поставки:
Панельный контроллер ОВЕН СП107 – 1 шт.
Комплект крепежных элементов – 1 шт.
CD-диск с программным обеспечением и документацией – 1 шт.
Руководство по эксплуатации – 1 шт.
Паспорт – 1 шт.
Гарантийный талон – 1 шт.
Кабель для загрузки пользовательской программы – 1 шт.


Руководство по эксплуатации ОВЕН СПК107
