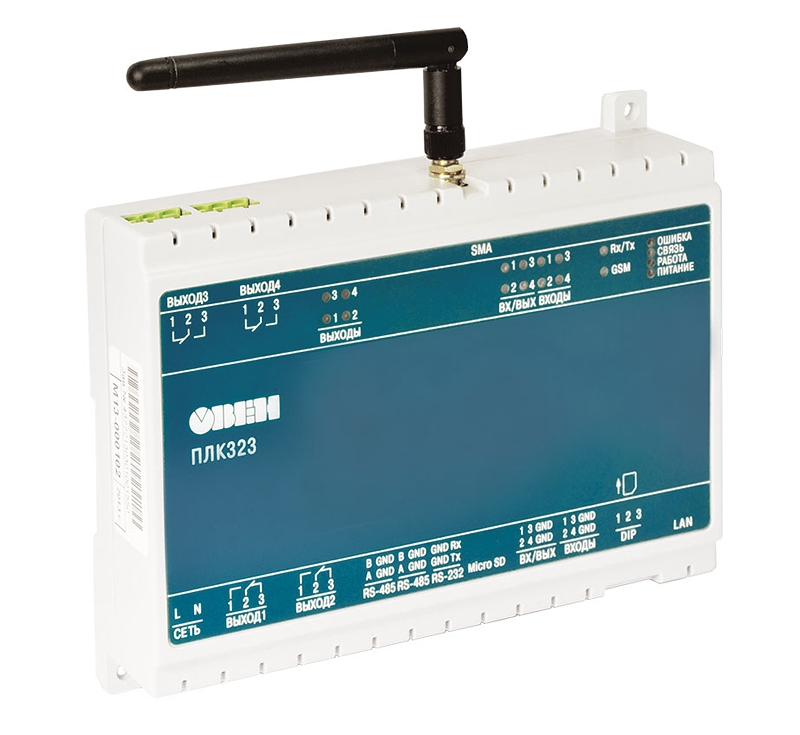

ОВЕН ПЛК323 — Программируемый логический контроллер

ОПИСАНИЕ
КОММЕНТАРИИ

СНЯТ С ПРОИЗВОДСТВА!

Рекомендуется к использованию

• Для построения автоматизированных систем контроля и учета энергоресурсов (АСКУЭ)
• Для создания систем телеметрии
• Для создания устройств сбора и передачи данных (УСПД)
• Для объединения устройств с различными протоколами/интерфейсами связи в единую сеть
• Идеально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.

Отличительные особенности

• Встроенная ОС Linux.
• Встроенный GSM/GPRS-модем.
• 1 x Ethernet.
• 1 x RS-232.
• 2 x RS-485.
• Наличие встроенного кардридера для подключения карт Micro-SD объемом до 32 ГБ.
• Наличие встроенных часов реального времени.
• Возможность встраивания в вертикально интегрированные SCADA и SoftLogic-системы (например, MasterSCADA, Энтек, Каскад, Круг2000, и др.).

Преимущества контроллеров ОВЕН ПЛК323

• Контроллеры имеют открытую архитектуру на основе ОС Linux, что облегчает их встраивание в вертикально интегрированные среды разработки.
• Встроенный GSM/GPRS-модем позволяет использовать контроллер в системах с необходимостью организации беспроводного канала связи как резервного, так и основного.
• Возможность создания и сохранения архивов в энергонезависимой памяти контроллера.
• Наличие встроенного кардридера позволяет расширять энергонезависимую (Flash) память контроллера до 32 ГБ.
• Увеличенное количество последовательных интерфейсов, что позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой разных интерфейсов/протоколов связи.
• Встроенные часы реального времени.
• Возможность создания и сохранения архивов на Flash контроллера.
• Возможность программирования контроллеров в профессиональной, распространенной среде CODESYS v3.5, максимально соответствующей стандарту МЭК 61131.
• Возможность программирования контроллеров из SCADA-систем с встроенным SoftLogic пакетом.
• Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Функциональная схема ОВЕН ПЛК323


Общие характеристики

Конструктивное исполнение (ШхВхГ)		Унифицированный корпус для крепления на DIN-рейку (157х129,5х34 мм)
Степень защиты корпуса		IP20 со стороны передней панели, IP00 со стороны клемм
Напряжение питанияПЛК323-220ПЛК323-24		~90…264 В (номинальное значение 120/220 В) частотой 47…63 Гц=9…30 В (номинальное значение 24 В)
Потребляемая мощность, не болееПЛК323-220ПЛК323-24		15 ВА20 Вт
Индикация передней панели		Светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM

Ресурсы

Центральный процессор		32-разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200)
Объем оперативной памяти		32 МБ (SDRAM)
Объем энергонезависимой		16 МБ (NOR Flash)
Объем энергонезависимой памяти (Retain)		128 Кбайт (MRAM)

Дискретные входы

Количество дискретных входов		4
Гальваническая изоляция дискретных входов		групповая
Максимальная частота сигнала, подаваемого на дискретный вход, Гц		20

Дискретные входы/выходы*

Количество дискретных входов		4
Гальваническая изоляция дискретных входов		групповая
Максимальная частота сигнала, подаваемого на дискретный вход, Гц		20

Аналоговые входы

Количество аналоговых входов		нет
Предел основной приведенной погрешности		-
Типы поддерживаемых датчиков и входных сигналов		-
Разрядность ЦАП		-
Минимальное время опроса всех аналоговых входов		-

Дискретные выходы

Количество и тип дискретных выходов	4, реле
Максимальное напряжение, коммутируемое контактами релейного выхода:переменного токапостоянного тока	270 В30 В
Максимальный ток, коммутируемый контактами релейного выхода:
нормально-замкнутым контактом	3 А (~250 В, категория используемой нагрузки АС-15)3 (=30 В, категория используемой нагрузки DC-13)
нормально-разомкнутым контактом	10 А (~250 В, категория используемой нагрузки АС-15)5 А (=30 В, категория используемой нагрузки DC-13)
Гальваническая развязка дискретных выходов	Индивидуальная

Аналоговые выходы

Количество аналоговых выходов		нет
Тип выходного сигнала		-
Разрядность ЦАП		-
Наличие встроенного источника питания		-

Интерфейсы связи

Ethernet		1
RS-232		1
RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой)		2
CAN (для ПЛК323-хх.02.хх, с гальванической развязкой)		2
GSM/GPRS*		1, Класс 10
Слот для карты памяти (MicroSD/MicroSDHC)		1
