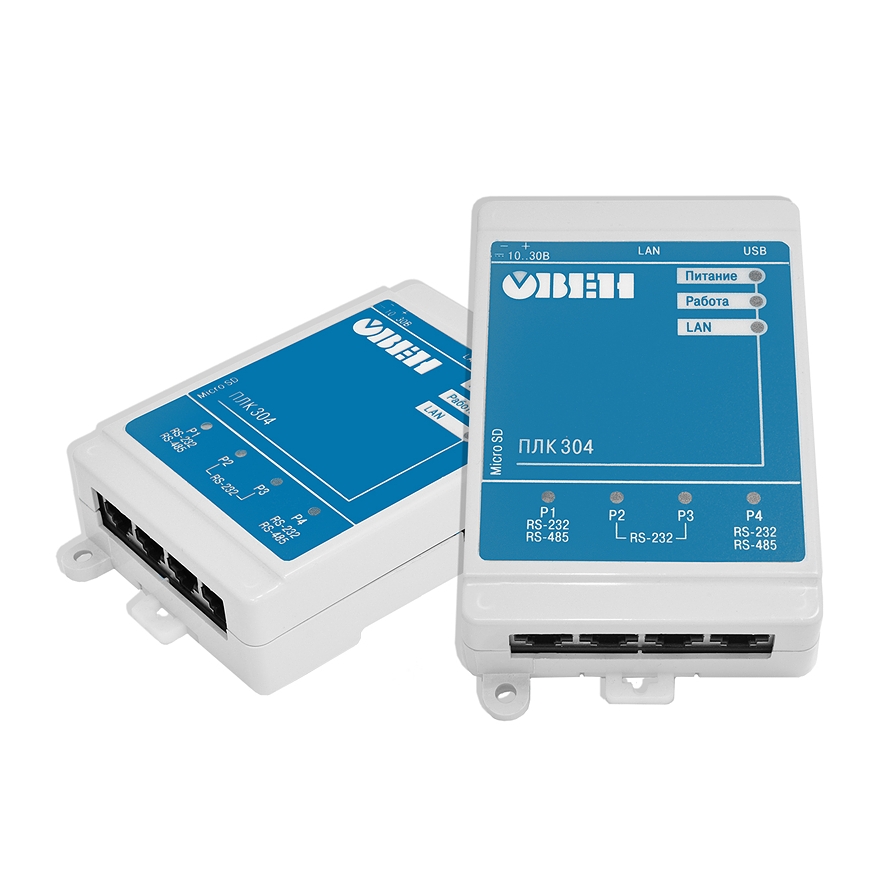

СНЯТ С ПРОИЗВОДСТВА!
Отличительные особенности
Преимущества контроллеров ОВЕН ПЛК 304
Общие характеристики
Ресурсы
Дискретные входы
Аналоговые входы
Дискретные выходы
Аналоговые выходы
Интерфейсы связи
- Встроенная ОС Linux
- 1 x Ethernet
- 2 x RS-232/RS-485 и 2 x RS-232 для подключения различного оборудования
- 2 x USB для подключения внешних накопителей информации
- Наличие встроенного кардридера для подключения SD-карт объемом до 2-х Гб
- Наличие встроенных часов реального времени
- Возможность встраивания в вертикально интегрированные SCADA и softlogic системы (например, MasterSCADA, Энтек, Каскад, Круг2000 и др.)
Преимущества контроллеров ОВЕН ПЛК 304
- Контроллеры имеют открытую архитектуру на основе ОС, что облегчает их встраивание в вертикально интегрированные среды разработки
- Контроллеры имеют мощные аппаратные ресурсы: быстродействующий процессор и большой объем оперативной (SDRAM) и энергонезависимой (DataFlash) памяти
- Наличие портов USB-Host позволяет подключать к контроллерам различные устройства:
- для организации связи с внешним оборудованием (GSM/GPRS-модемы, WI-FI-шлюзы);
- для подключения внешних накопителей данных (USB-Flash).
- Наличие встроенного кардридера позволяет расширять энергонезависимую (DataFlash) память контроллера до 2 ГБ
- Увеличенное количество последовательных интерфейсов позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой различных интерфейсов/протоколов связи
- Встроенные часы реального времени
- Возможность работы по любому нестандартному протоколу по любому из интерфейсов, что позволяет подключать устройства с нестандартными протоколами (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Возможность программирования контроллеров в профессиональной, распространенной среде CODESYS v3.5, максимально соответствующей стандарту МЭК 61131
- Возможность программирования контроллеров из SCADA-систем со встроенным softlogic пакетом
- Набор готовых программных модулей, предоставляемых бесплатно
Общие характеристики
| Конструктивное исполнение (ШШхВВхГГ) | Унифицированный корпус для крепления на DIN-рейку (77x130x30 мм) |
| Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клемм |
| Напряжение питания | =10...30 В (номинальное значение =24 В) |
| Потребляемая мощность | Не более 10 Вт |
| Индикация передней панели | Светодиодная индикация питания и состояния портов передачи данных |
Ресурсы
| Центральный процессор | 32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200) |
| Объем оперативной памяти | 64 Мб (SDRAM) |
| Объем энергонезависимой | 16 Мб (DataFlash) |
Дискретные входы
| Количество дискретных входов | Нет |
| Гальваническая изоляция дискретных входов | - |
| Максимальная частота сигнала, подаваемого на дискретный вход | - |
Аналоговые входы
| Количество аналоговых входов | Нет |
| Предел основной приведенной погрешности | - |
| Типы поддерживаемых датчиков и входных сигналов | - |
| Разрядность ЦАП | - |
| Минимальное время опроса всех аналоговых входов | - |
Дискретные выходы
| Количество и тип дискретных выходов | Нет |
| Гальваническая развязка дискретных выходов | - |
Аналоговые выходы
| Количество аналоговых выходов | Нет |
| Тип выходного сигнала | - |
| Разрядность ЦАП | - |
| Наличие встроенного источника питания | - |
Интерфейсы связи
Общее количество последовательных портов | 4 |
RS-232/485 (в зависимости от положения DIP-переключателей) | 2 |
RS-232 | 2 |
RS-485 | - |
Ethernet | 1 |
Слот для карты памяти (MicroSD/MicroSDHC) | 1 |
USB 2.0 | 2 (Host) |
