ОВЕН ПЛК63 — Программируемый логический контроллер

ОПИСАНИЕ

КОММЕНТАРИИ

СНЯТ С ПРОИЗВОДСТВА!

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.

Основные функциональные возможности:

НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-485, RS-232
ВСТРОЕННЫЕ ЧАСЫ реального времени
ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
– разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
– стандартные библиотеки CoDeSys.
ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода

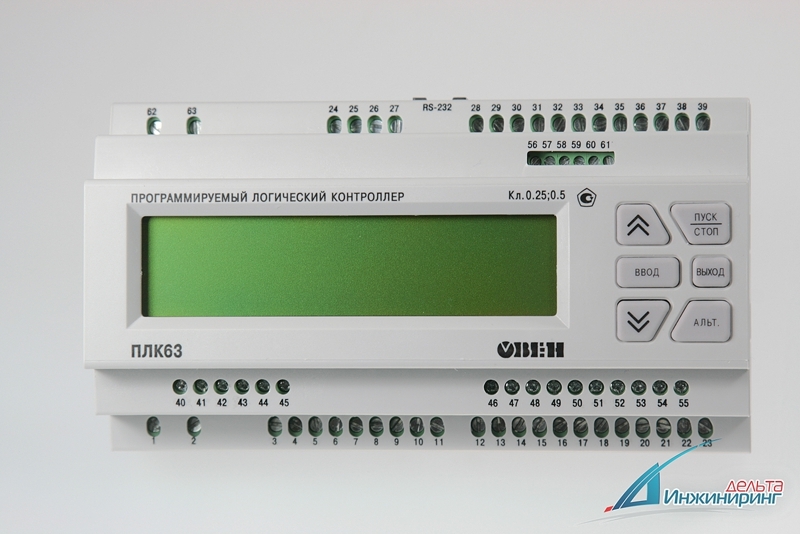

ОВЕН ПЛК63 — Программируемый логический контроллер 0

ОВЕН ПЛК63 — Программируемый логический контроллер 1

ОВЕН ПЛК63 — Программируемый логический контроллер 2

ОВЕН ПЛК63 — Программируемый логический контроллер 3

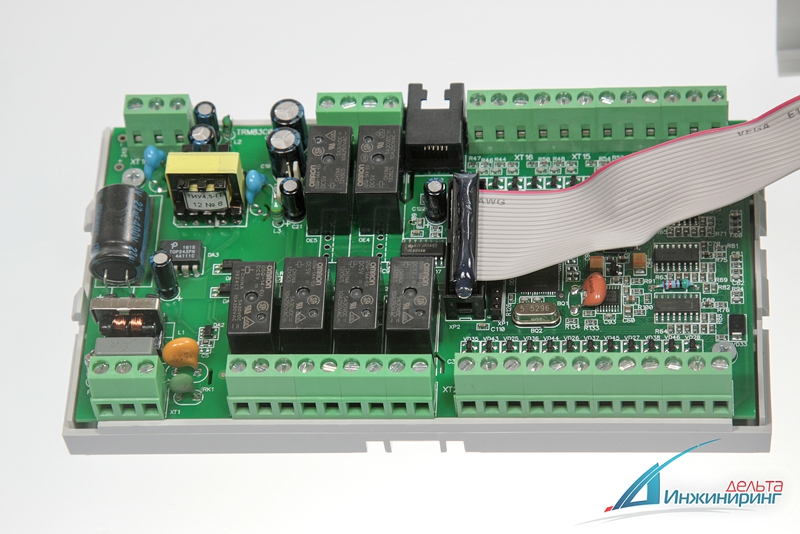

ОВЕН ПЛК63 — Программируемый логический контроллер 4

ОВЕН ПЛК63 — Программируемый логический контроллер 5

ОВЕН ПЛК63 — Программируемый логический контроллер 6

Общие сведения

Центральный процессор	32x разрядный RISC процессор 50 МГц на базе ядра ARM7
Объем оперативной памяти для хранения переменных программ кб	10
Объем памяти хранения программ кб	280
Объем памяти ввода-вывода байт	600 для ПЛК63-M360 для ПЛК63-L
Объем энергонезависимой памяти	448 кбайт (Flash-память)
Время работы часов реального времени после пропадания питания	не менее 3 месяцев
Конструктивное исполнение	крепление на DIN-рейку
Степень защиты корпуса (со сторонылицевой панели) по ГОСТ14254–96	IP20
Напряжение питания, В	постоянного тока от150 до300 (номинальное220)переменного тока (47…63 Гц) от90 до264 (номинальное110/220)
Потребляемая мощность, не более	для постоянного тока, 12 Втдля переменного тока, 18 Вт
Параметры встроенного вторичного источника питания	выходное напряжение 24±3 В, ток не более 180 мА

Элементы человеко-машинного интерфейса

Тип дисплея	Текстовый монохромный ЖКИ с подсветкой
Количество знакомест (символов)	2 x 16
Кнопки управления на лицевой панели	Пленочная клавиатура 6 кнопок:"Пуск/стоп", "Выход", "Альт","Ввод", "Вверх", "Вниз"
Светодиоды на лицевой панели	Отсутствуют

Интерфейсы связи

Интерфейсы	RS-485, DEBUG RS-232 (RJ-11)
Протоколы	ОВЕН, Modbus RTU/ASCII, GateWay (протокол CoDeSys)

Аналоговые входы

Количество универсальных аналоговых входов	8
Типы подключаемых датчиков и сигналов	термосопротивления, термопары, сигналы тока, напряжения, сопротивления

Дискретные входы

Количество дискретных входов	8
Наличие гальванической изоляции дискретных входов	есть, групповая
Максимальная частота сигнала, подаваемого на дискретный вход	50 Гц(при скважности2)

Выходы

Количество выходных элементов	6
Тип выходного элемента 1	э/м реле 4 А 220 В
Возможные типы выходных элементов 2...6	Р - э/м реле 4 А 220 ВИ - ЦАП 4...20 мАУ - ЦАП 0...10 В (активный)
Расширение количества дискретных выходов	до 8 (модуль МР1 по внутренней шине)

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ОВЕН МВА8, МВУ8.Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTUModbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
GateWay(протокол CoDeSys)	RS-232	Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet).Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys.Работа с OPC-сервером CoDeSys
-	МР1	Вход для подключения модуля МР1

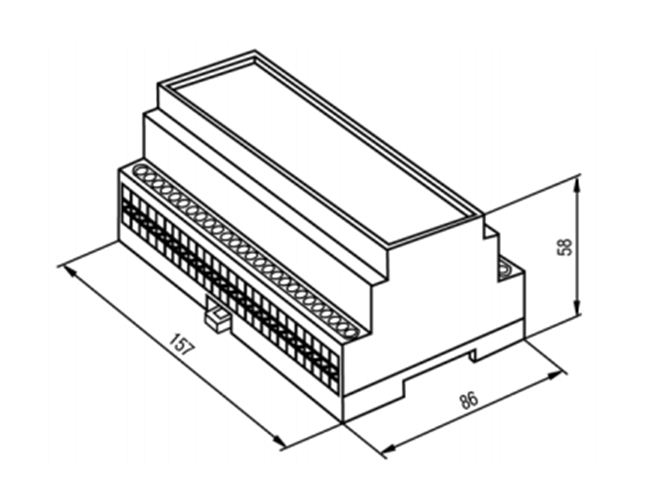

Габаритный чертеж корпуса для крепления на DIN-рейку 35 мм

ОВЕН ПЛК63 — Программируемый логический контроллер 7

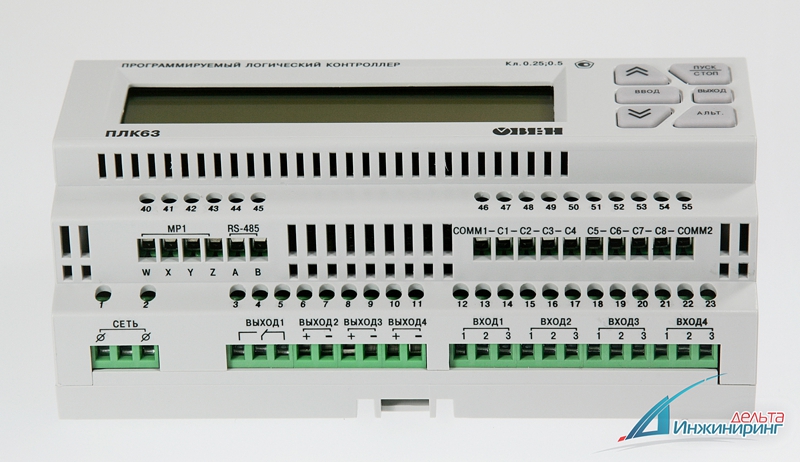

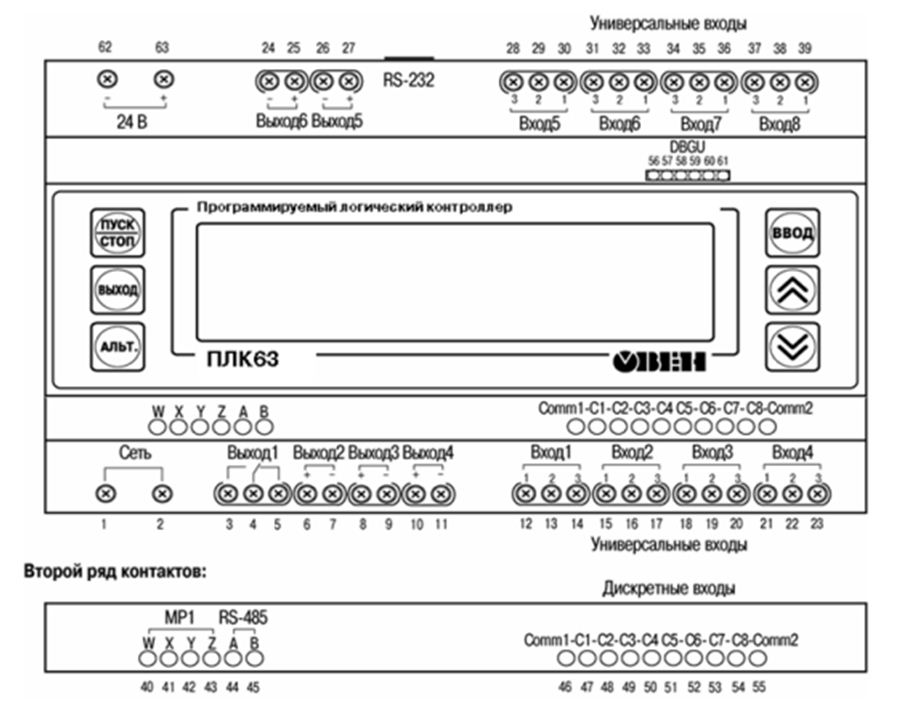

Вид лицевой панели контроллера и расположение контактов

ОВЕН ПЛК63 — Программируемый логический контроллер 8

Расстояние до стенок корпуса ПЛК при монтаже для обеспечения вентиляции

ОВЕН ПЛК63 — Программируемый логический контроллер 9

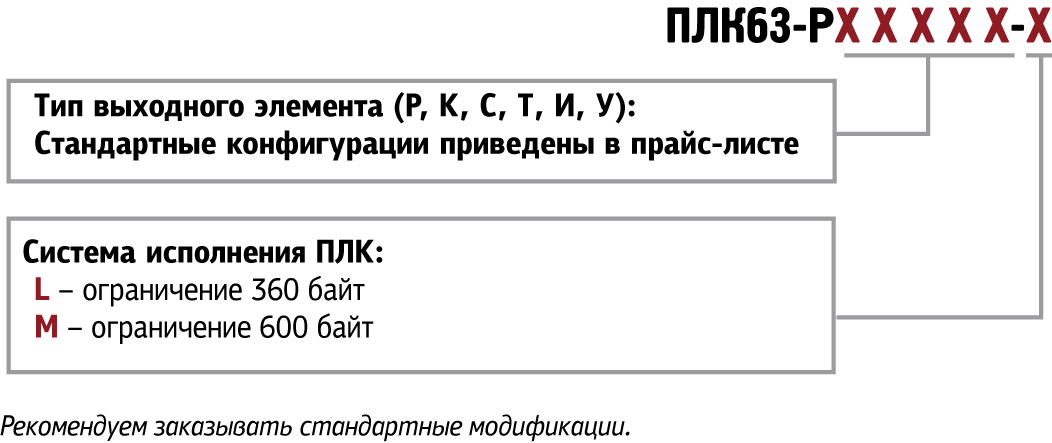

Модификации

ОВЕН ПЛК63 — Программируемый логический контроллер 10

Схемы подключения

Схема подключения модуля МР1 к ПЛК63

Подключение термометра сопротивления или резистивного датчика по трехпроводной схеме	Подключение резистивного датчика по двухпроводной схеме

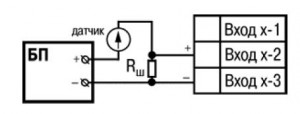

Подключение активного датчика с выходом в виде напряжения 0...1 В	Подключение активного датчика с токовым выходом 0...5 мА или 0(4)...20 мА (Rш = 100,0 Ом ± 0,1%)

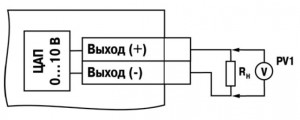

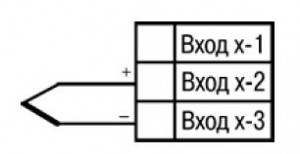

Схема подключения термопары (термоэлектрического преобразователя)	Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм

Схема подключения нагрузки к ВЭ типа «И»	Схема подключения нагрузки к ВЭ типа «Р»

Схема подключения нагрузки к ВЭ типа «К» (диод VD1 должен быть рассчитан на напряжение 100 В и ток 1 A)	Схема подключения нагрузки к ВЭ типа «С»

Схема подключения нагрузки к ВЭ типа «С» двух тиристоров, подключенных встречно-параллельно (R2=47… 68 Ом, С1=0.1мкф×630 В)	Схема подключения нагрузки к ВЭ типа «Т»

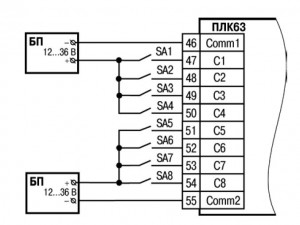

Схема подключения нагрузки к ВЭ типа «Р» (для первого ВЭ)	Подключение датчиков к дискретным входам

Схемы работы ОВЕН ПЛК63 с другими приборами

ОВЕН ПЛК63 — Программируемый логический контроллер 25

ОВЕН ПЛК63 — Программируемый логический контроллер 26

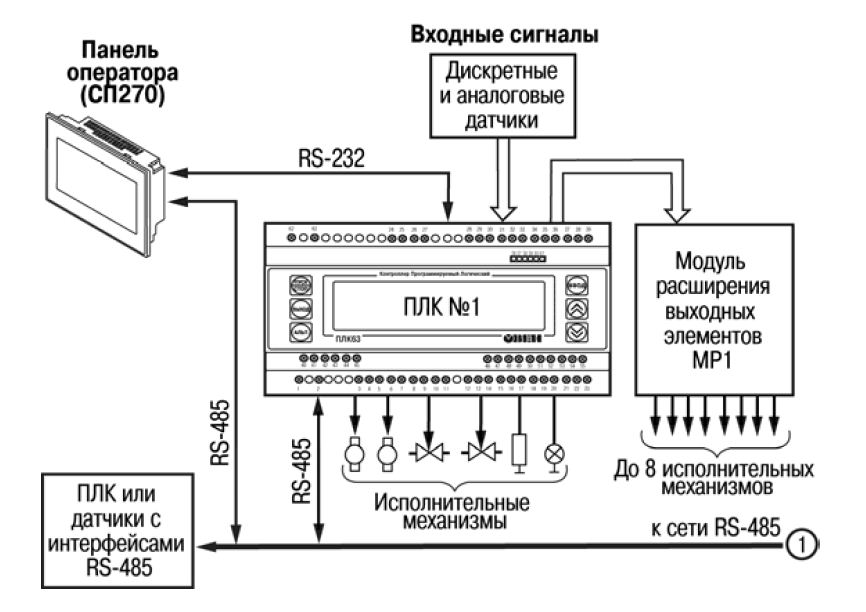

Пример структуры соединений при использования ПЛК в системе

Подключить линии интерфейса RS-485.
На неиспользуемые при работе контроллера измерительные входы установить перемычки.
Произвести подключение ПЛК63 к источнику питания контроллера.
После выполнения указанных работ контроллер готов к дальнейшему использованию.

Комплектность
Контроллер ПЛК63
Переходная плата

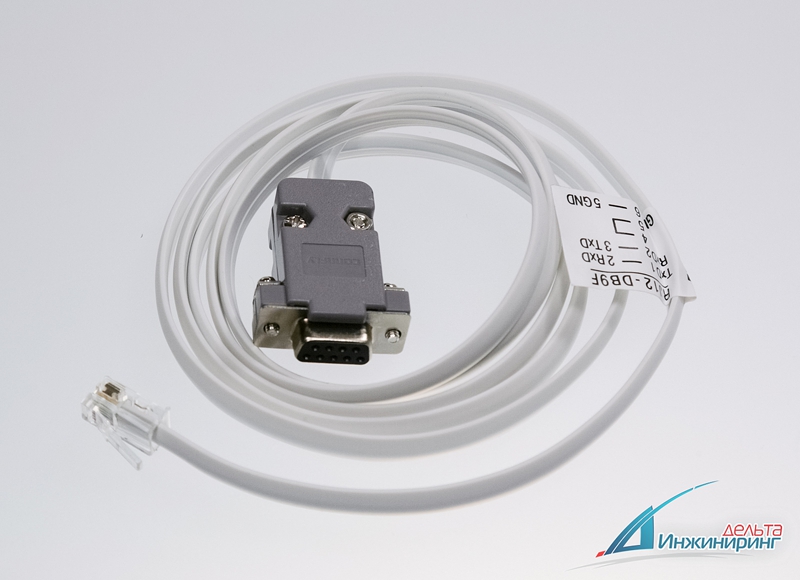

Кабель КС1
Паспорт
Руководство по эксплуатации
Гарантийный талон
Компакт-диск с документацией и программным обеспечением для ОВЕН ПЛК63
