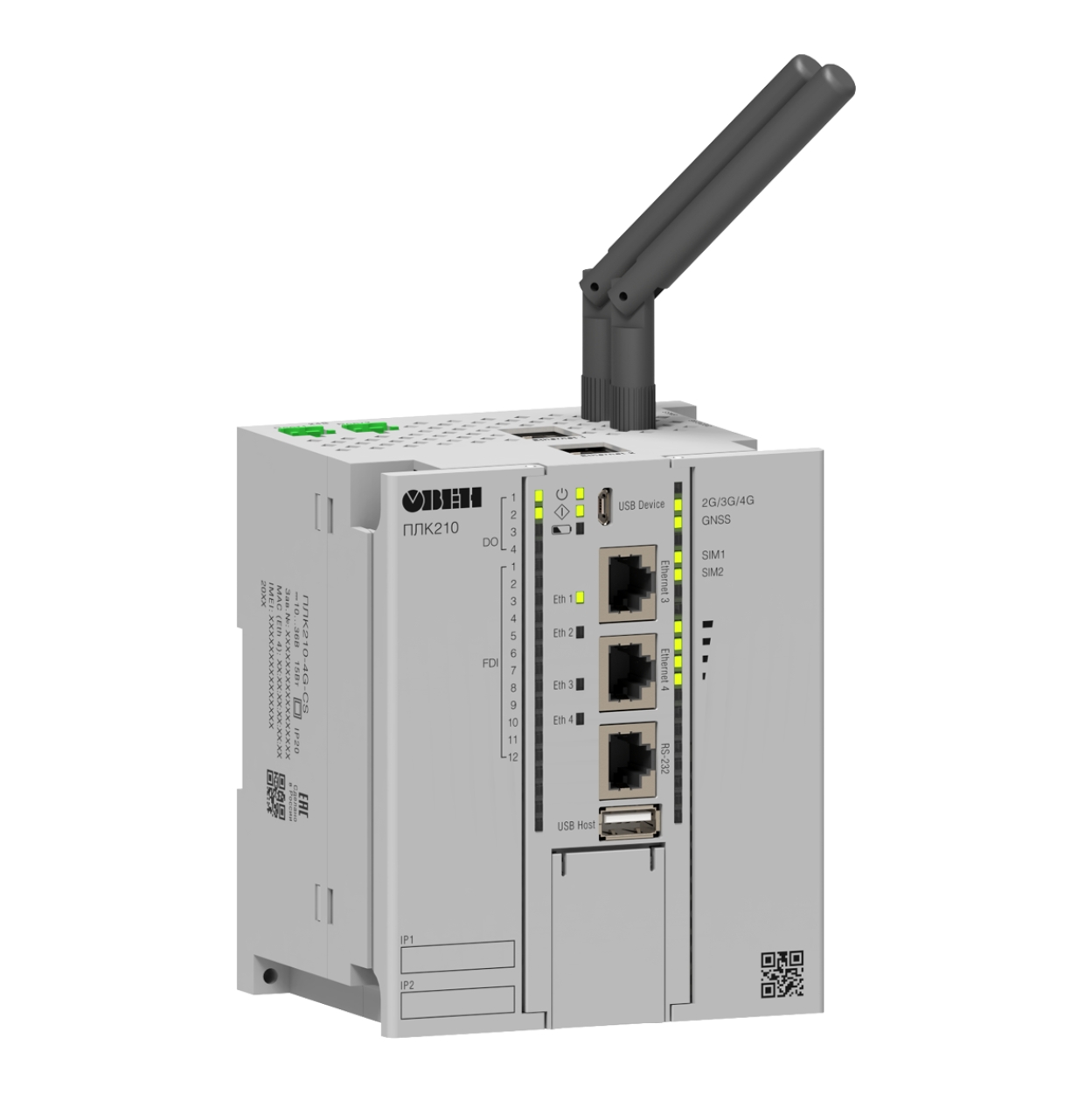

ОВЕН ПЛК210-4G — высокопроизводительный программируемый контроллер для территориально распределенных систем

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

ОВЕН ПЛК210-4G – высокопроизводительный моноблочный контроллер со встроенным LTE-модемом, модулем GNSS (GPS/ГЛОНАСС) и тремя RS-485. Подходит для автоматизации территориально распределенных объектов, где необходимо использовать мобильную сеть, и выполняет роль коммуникационного контроллера для диспетчеризации.Основным коммуникационным интерфейсом является Ethernet. У контроллера 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор.Прибор разработан на платформеПЛК210, обладает широкими коммуникационными возможностями и повышенной надежностью.ПЛК210-4G поддерживает более 10 промышленных и прикладных протоколов, что позволяет интегрировать его в любую систему автоматизации. Разработка управляющей логики и настройка обмена с другими устройствами осуществляется в среде разработки CODESYS V3.5 SP17 Patch 3.Для увеличения входных и выходных сигналов рекомендуется использовать линейкумодулей Мх210 с интерфейсом Ethernet. Модули расширения совместно с контроллером поддерживают кольцевую топологию, обеспечивая устойчивость системы к перегрузкам и уверенную работу с большим потоком данных.Подробнее о ПЛК210-4G смотрите в нашемвидеообзоре.

Возможности

LTE-модем на две SIM-карты

Подключение ПЛК к интернету в местах, где нет «проводной» сети. Возможность отправлять (например, в случае аварий) и получать SMS (например, можно отправить на ПЛК SMS с командой на изменение режима работы оборудования).

Модуль GNSS

ПЛК определяет свое географическое положение и синхронизирует системное время со спутниками.

3 × RS-485

Возможность отдельного подключения приборов (модулей ввода-вывода, тепло- и электросчетчиков, газоанализаторов, расходомеров и др.) для сбора данных и передачи их
в удаленную систему верхнего уровня.

• 2 SIM-карты устанавливаются в слот SIM1 и SIM2.
• Встроенный модем работает в режиме DSS (Dual SIM Shift), в котором в один момент времени может быть активна только одна SIM-карта.
• Поддерживаемые стандарты мобильной связи: 2G/3G/4G.
• Поддерживаемые стандарты 4G: GSM: 900/1800, WCDMA: B1/8, LTE-FDD: B1/3/5/7/8/20, LTE-TDD: B38/40/41.
• Поддерживается прием и отправка SMS.
• Индикация работы модема и модуля GNSS на корпусе прибора.
• Поддерживаемые стандарты GNSS: GPS / GLONASS / BD.
• Настройка встроенного модема производится в web-конфигураторе ПЛК или среде CODESYS.
• Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent).
• Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов.
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
• Возможность подключения к СУБД MySQL и MsSQL.
• Прямое подключение в OwenCloud.

Преимущества

Высокая производительность

Процессор 1800 МГц, память ROM 8 ГБ, RAM 2 ГБ, RETAIN 64 Кбайт (MRAM), операционная система Linux с RT-патчем.

Коммуникационные возможности

4 порта Ethernet для различных сетевых топологий и использования контроллера в качестве шлюза. Высокая скорость опроса и мультимастерность. 3 порта RS-485 для подключения приборов. LTE-модем на 2 SIM-карты.

Надежность

Двойной ввод питания для резервирования по питанию. Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP). Встроенный Firewall для безопасности передачи данных.

Удобство монтажа и эксплуатации

Крепление на DIN-рейку или на стену. Съемные клеммники с невыпадающими винтами. Удобная система укладки кабеля. Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения =10…36 В.
Расширенный диапазон температуры окружающей среды -20…+55 °С.

Срок службы

Плановый срок службы составляет 10 лет.

Технические характеристики

Параметр	Значение (свойства)
Питание
Количество портов питания	2 (основной и резервный)
Напряжение питания	10…36 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному	6…9 В
Потребляемая мощность, не более	16 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	4х Cortex-А55 1,8 ГГц
Объем флеш-памяти (тип памяти)	8 ГБ (eMMC)
Объем оперативной памяти (тип памяти)	2 ГБ (DDR4)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Операционная система	Linux
Интерфейсы связи
Ethernet 100 Base-T
Количество портов	4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы*	Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent)
Поддерживаемые прикладные протоколы	NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard
RS-485
Количество портов	3
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
RS-232
Количество портов	1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS Gateway FTP HTTP HTTPS SSH
Встроенный модем
Поддерживаемые стандарты GNSS	GPS / GLONASS / BD
Частотный диапазон	GPS: 1574.4 – 1576.44 МГцGLONASS: 1598 – 1606 МГцBD: 1559 – 1563 МГц
Поддерживаемые стандарты 4G	GSM: 900/1800WCDMA:B1/8LTE-FDD: B1/3/5/7/8/20LTE-TDD: B38/40/41
Тип идентификационного модуля абонента	SIM (2 шт.)
Стандарт SIM-карты	Micro SIM
Тариф мобильной связи	Поддержка 4G, доступ в интернет
Антенна LTE	Тип: внешняя (SMA-M)
Антенна GPS	Тип: внешняя (SMA-M)
Скорость приема и передачи данных	GPRS multi-slot class12 EDGE multi-slot class12 UMTS R99: 384 кбит/с (прием/передача)HSPA+: 5.76 Мбит/с (передача), 42 Мбит/с (прием)HSDPA/HSUPA: 2.2 Мбит/с (передача), 2.8 Мбит/с (прием)LTE-FDD CAT4: 150 Мбит/с (прием), 50 Мбит/с (передача)LTE-TDD CAT4: 130 Мбит/с (прием), 35 Мбит/с (передача)
Прием и отправка SMS	Поддерживается
Подключаемые накопители
USB Host
Количество разъёмов	1 × USB type A
Поддерживаемые устройства	MSD / FTDI, USB 2.0
SD card
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD)32 ГБ (microSDHC)512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С	5 секунды в сутки
– при температуре -20 и +55 °С	20 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(105×125×84)±2 мм
Масса, не более	1,2 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала
	Двухпозиционный тумблер СТАРТ / СТОП
	Кнопка СБРОС
	Сервисная кнопка
Средняя наработка на отказ**	100 000 ч
Средний срок службы	10 лет
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.

Дискретные входы (DI и FDI)
Параметр	Значение (свойства)
	Дискретные входы (DI)	Быстрые дискретные входы (FDI)
Режимы работы	определение логического уровня	определение логического уровня измерение периода и длительности импульса счетчик импульсов
Тип входов по ГОСТ IEC 61131-2	1
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,3 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	0,5 В
Подключаемые входные устройства	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором
Минимальная длительность импульса, воспринимаемая входом	25 мс*	5 мкс
Максимальная частота входного сигнала	20 Гц*	для режима измерения периода и длительности импульсов: 100 кГц для режима счетчика импульсов: 5 кГц
* Определяется длительностью цикла ПЛК.

Дискретные выходы (DO) типа электромагнитное реле
Параметр	Значение (свойства)
Тип контакта	Нормально-разомкнутый контакт
Режимы работы	переключение логического состояния генерация ШИМ сигнала (DO1-DO4) генерация заданного количества импульсов (DO1-DO4)
Максимальный ток коммутации	5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле	264 В (СКЗ) переменного напряжения 30 В постоянного напряжения
Минимальный ток коммутации	10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014	АС-15, С300*
Механический ресурс реле, не менее	5 000 000 переключений
Электрический ресурс реле, не менее	35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более	10 мс
Параметры ШИМ
Максимальная частота	1 Гц (при коэффициенте заполнения 0,05)
Минимальная длительность импульса ШИМ	50 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

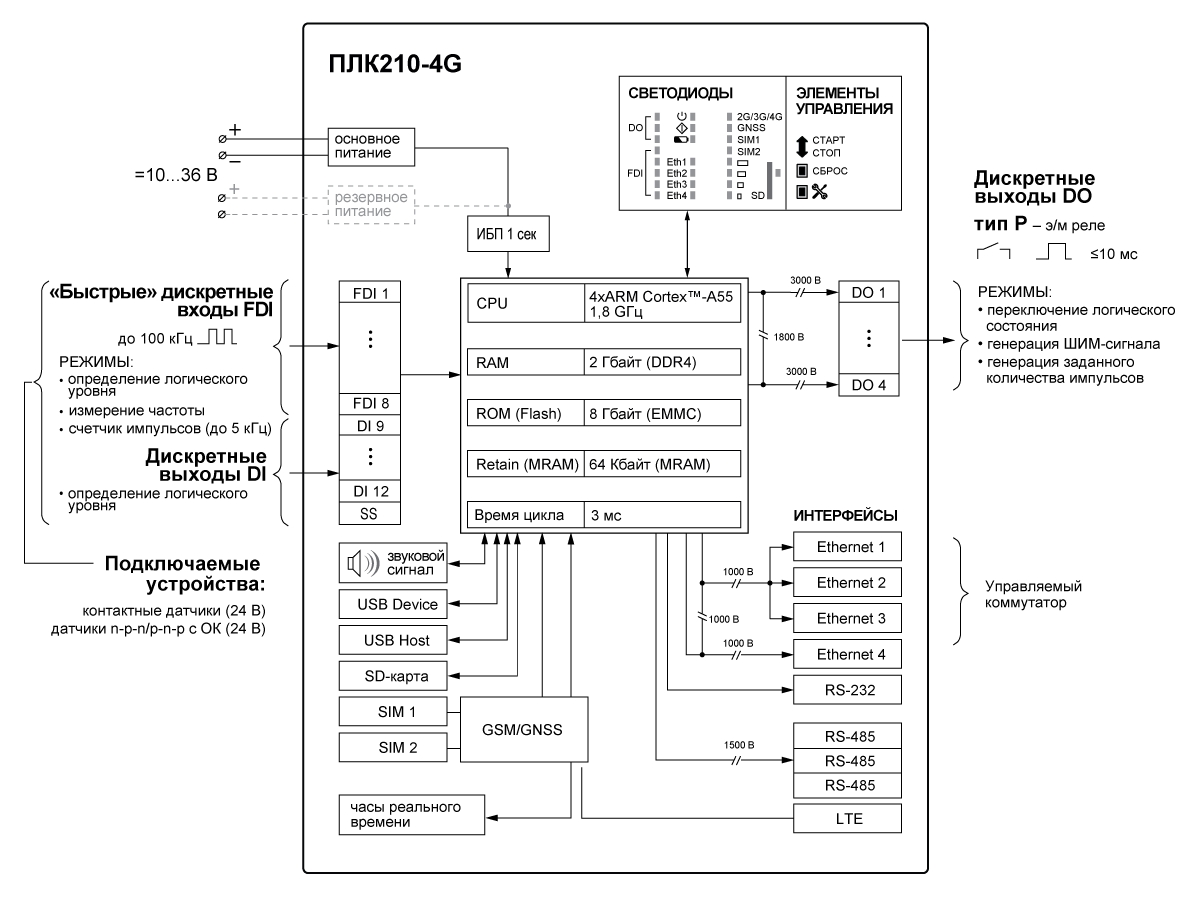

Функциональная схема прибора

Типовые схемы подключения

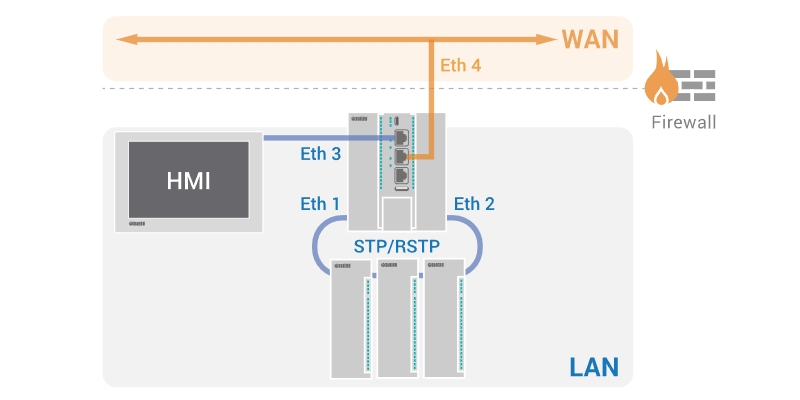

Схема 1
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном.Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.

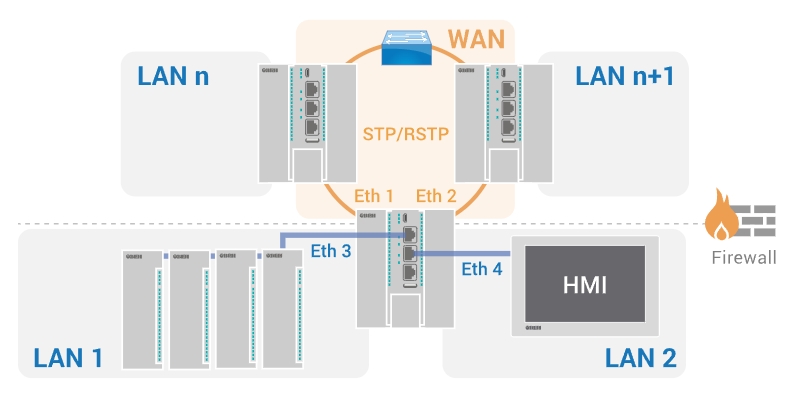

Схема 2
	Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном.Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).

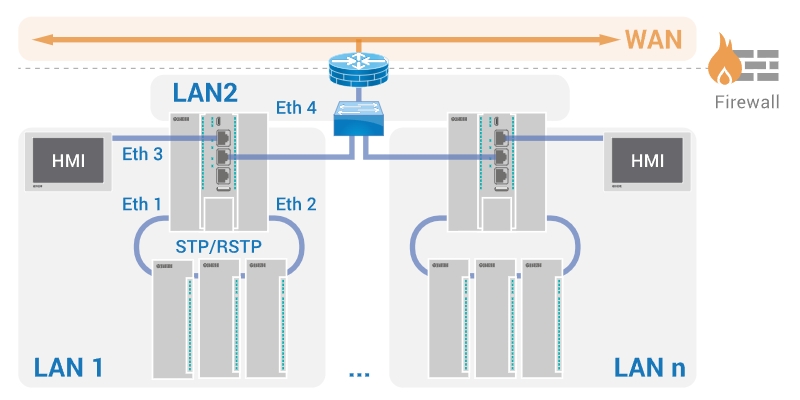

Схема 3
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).

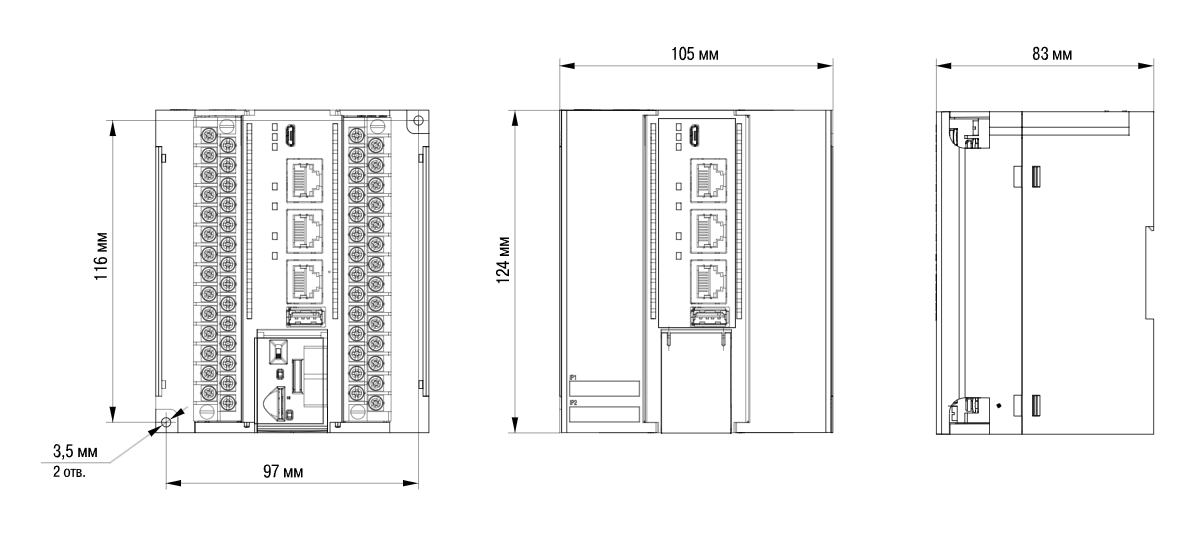

Габаритные и установочные размеры

ПО, примеры и инструкции

Программное обеспечение
Установочный файл CODESYS V3	Перейти
Прошивки, таргет-файлы и драйвер USB	Перейти
Примеры и инструкции
Документация по CODESYS V3	Перейти
Библиотеки для CODESYS V3	Перейти
Примеры	Перейти

Схемы подключения

Назначение контактов клеммника

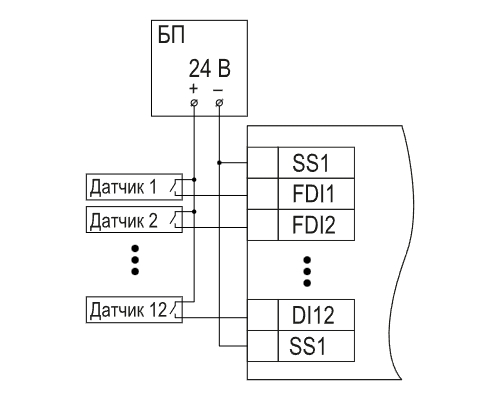

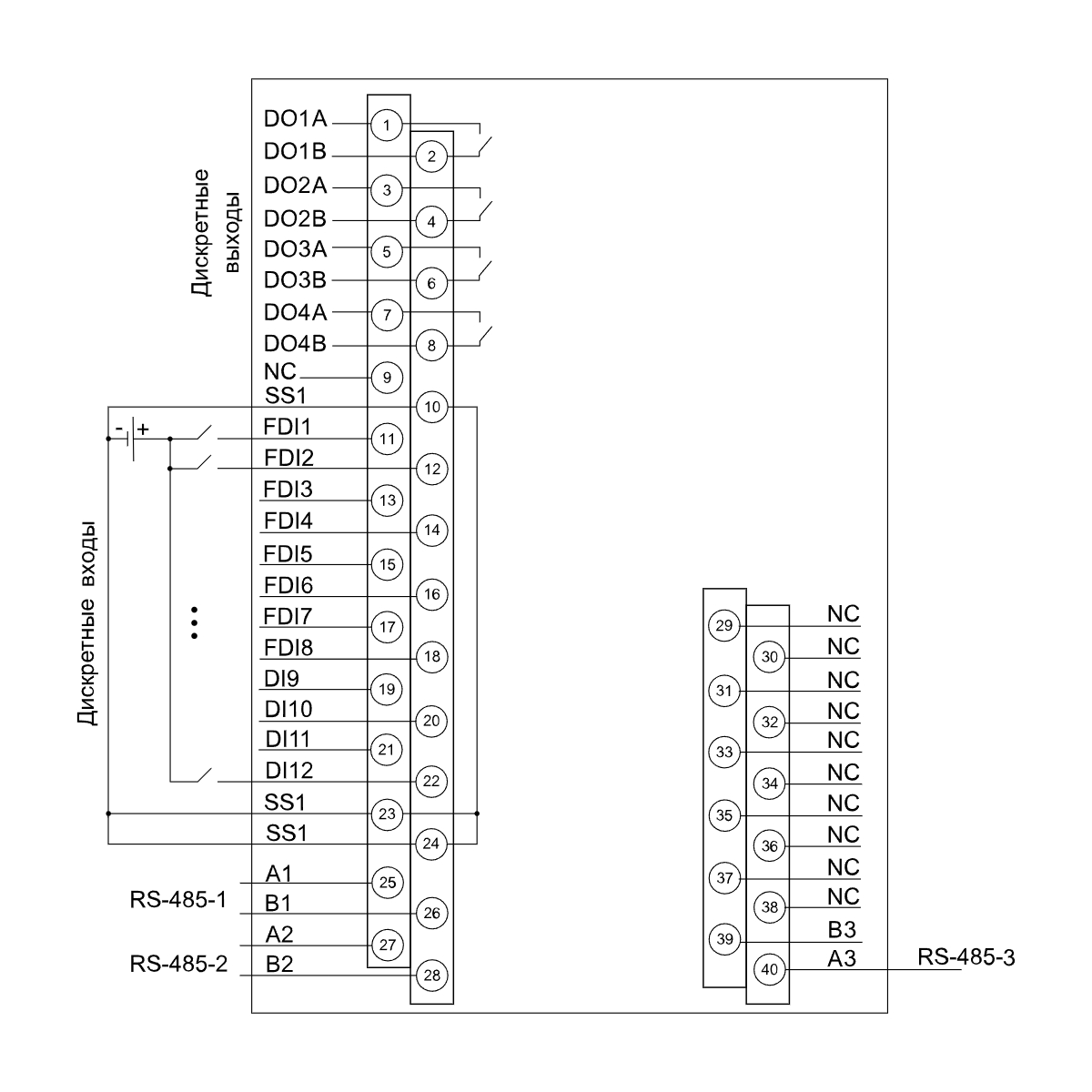

Схема подключения контактных датчиков к дискретным входам

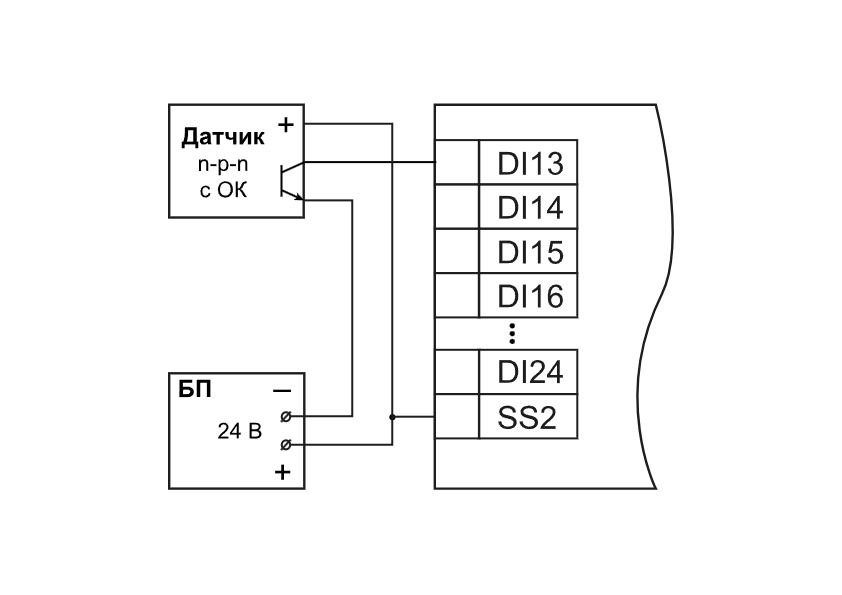

Схема подключения датчиков n-p-n типа*

* Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1–FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания.

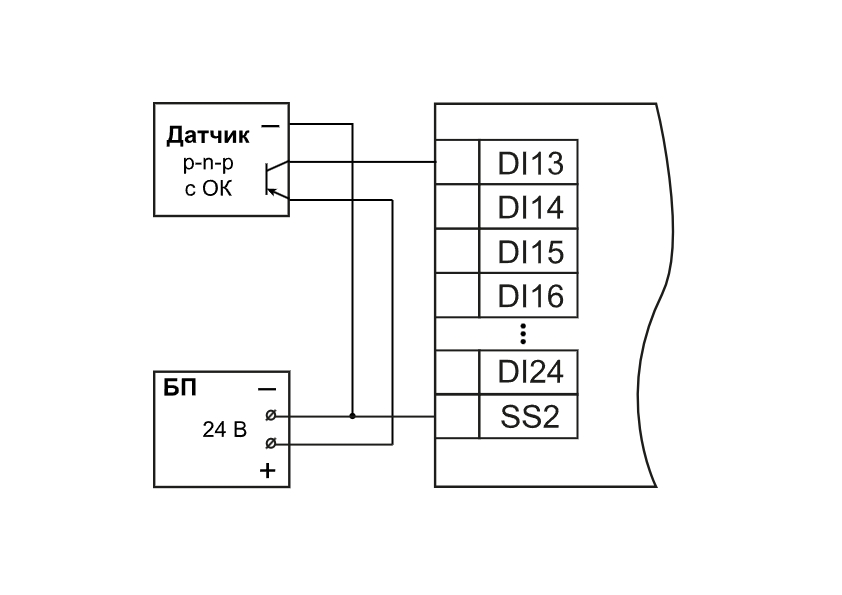

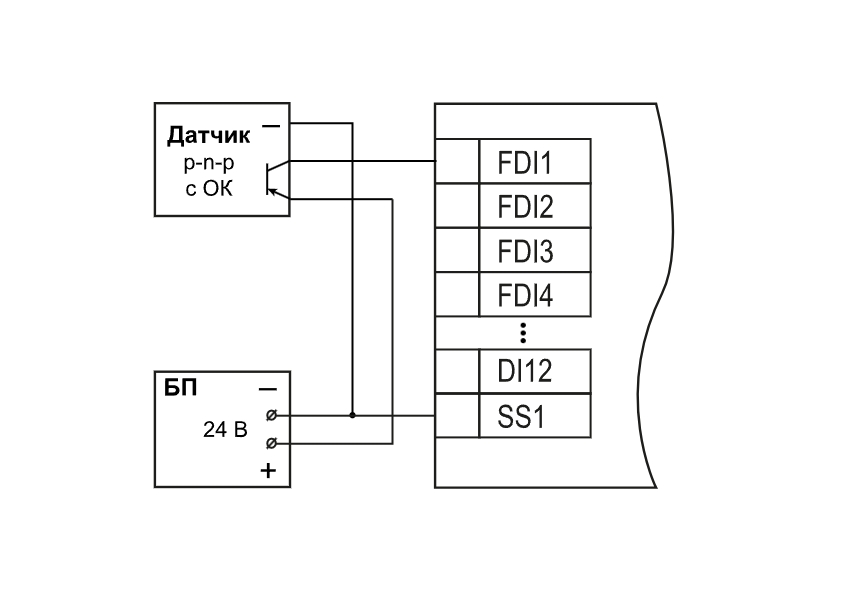

Схема подключения датчиков p-n-p типа

Документация

Документация
webРуководство по эксплуатации ПЛК210-1х и ПЛК210-4G		pdf	18.22 MB
Руководство по эксплуатации (краткое) ПЛК210-4G		pdf	1.24 MB
Быстрый старт ПЛК210		pdf	1.32 MB
webОписание Web-интерфейса OpenWrt		pdf	7.2 MB
Функциональные возможности контроллеров ОВЕН		pdf	192.03 kB
Сертификаты
Сертификат промышленной безопасности на ПЛК210-4G		zip	2.06 MB
Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G	ТР ТС 020/2011	zip	380.36 kB
Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G	ТР ТС 004/2011	zip	40.92 kB
Дополнительные материалы
Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН		pdf	2.69 MB
Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН		pdf	8.14 MB

Комплектация

Наименование	Количество
Контроллер ПЛК210 (исполнение в соответствии с заказом)	1 шт.
Кабель MicroUSB-USB 1.8 м	1 шт.
Кабель RJ45-RJ45 0.15 м	1 шт.
Комплект заглушек для портов	1
Клемма 2EGT-5.0-02P-14	2 шт.
Компактная штыревая антенна АНТ-1	2 шт.
Паспорт и Гарантийный талон	1 экз.
Краткое руководство	1 экз.
Быстрый старт	1 экз.
