ОВЕН СПК1хх — программируемый контроллер со встроенным сенсорным экраном 7-10”

•
•
•
•
•
•
•
•
•
•
•
•
•
•

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

• Разработка алгоритмов управления и визуализации в единой среде программирования.
• Экономия монтажного пространства в шкафу автоматики.
• Снижение общей стоимости системы управления.

Отличительные особенности

• Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
• Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
• Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
• Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
• Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
• Поддержка web-визуализации.
• Интеграция с облачным сервисом OwenCloud.
• Встроенная операционная система Linux.
• Гибко настраиваемый сторожевой таймер (WatchDog).
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
• Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
• Поддержка GSM/GPRS-модемов.
• Программирование в среде CODESYS V3.5.
• Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
• В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
• Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
• Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
• Степень защиты IP65.

Схема применения СПК1хх

Рекомендуются к использованию

• В системах HVAC
• В сфере ЖКХ (ИТП, ЦТП)
• В АСУ водоканалов
• Для управления климатическим оборудованием
• В сфере производства строительных материалов

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

• Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
• Интегрированный редактор визуализации и конфигураторы обмена.
• Продвинутые средства отладки и эмуляции.
• Множество библиотек, упрощающих разработку проекта.
• Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК1хх

Алгоритм адаптации проектов при переходе на версию CODESYS V3.5 SP17 Patch 3 ▼

С октября 2022 года контроллеры СПК1хх поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3.Понижение версии прошивки контроллеров, выпущенных начиная с октября 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.

• УстановитеCODESYS V3.5 SP17 Patch 3.
• Загрузите пакет-таргет-файлов ОВЕНверсии 3.5.17.31.
• Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты – CODESYS Installer – Install File).
• Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив).
• Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узел Device – команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство).
• Обновите версию компилятора (Вид – POU – Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок).
• Обновите версию профиля визуализации (Вид – POU – Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок).
• Если вы использовали в проекте библиотеку CmpSysExec – то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
• Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.

Технические характеристики

Наименование	Значение
	СПК107	СПК110
Аппаратные характеристики
Процессор	ARM Cortex™-A8 Core 600 MHz
Частота, МГц	600
Объем Flash-памяти (eMMC), Мб	4096
Допустимое число циклов перезаписи Flash-памяти, на блок данных	75 000
Оперативная память (DDR3), Мб	512
Память Retain-переменных (MRAM), Кб	64
Часы реального времени (RTC)	Есть, энергонезависимые1
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	TFT LCD
Тип подсветки	LED (светодиодная подсветка)2
Диагональ	7,0 дюймов		10,2 дюймов
Разрешение	800 × 480 пикселей		1024 × 600 пикселей
Размер пикселя (ширина×высота)	0,1926 × 0,1790 мм		0,2775 × 0,2760 мм
Рабочая зона дисплея (ширина×высота)	154,08 × 85,92 мм		222,00 × 132,48 мм
Яркость	300 кд/м2		350 кд/м2
Контрастность	500:1
Угол обзора слева/справа/сверху/снизу	80/80/60/80°		65/65/45/65°
Время наработки на отказ подсветки, не менее	50 000 часов при температуре 25 °C
Интерфейсы
COM-порты	3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройствГальваническая изоляция отсутствуетСигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, BВсе интерфейсы являются независимымиПоддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet	1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализацииПоддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent)
USB Device	1 × USB 2.0 B - для загрузки проектов4и подключения в режиме Mass Storage Device
USB Host	1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств
SD	1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	12…28
Номинальное напряжение питания, В	24
Макс. пусковой потребляемый ток, А	14
Макс. потребляемая мощность5, Вт	10
Программирование
Версия ОС	Linux
Среда программирования	CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм	(204 × 149 × 37) ± 1		(277 × 200 × 39) ± 1
Установочные размеры (ширина × высота × глубина), мм	191 × 137 × 33		258 × 177 × 33
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0…60
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-25…+55
Масса брутто, кг	1.2		1.5
Средний срок службы, лет	12
Среднее время наработки на отказ, часов	50 000

1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Cхемы подключения

Назначение контактов соединителя USB Host (USB-A)

	Номер контакта	Наименование сигналов
	1	+5 B
	2	Data-
	3	Data+
	4	GND

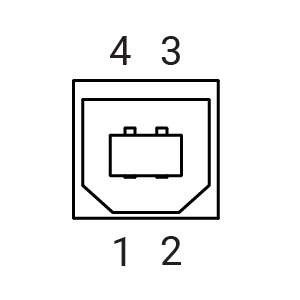

Назначение контактов соединителя USB Device (USB-B)

	Номер контакта	Наименование сигналов
	1	+5 B
	2	Data-
	3	Data+
	4	GND

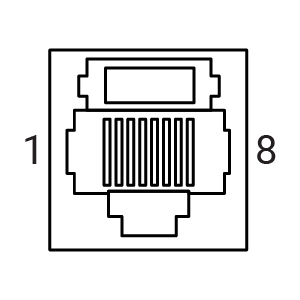

Назначение контактов соединителя LAN (Ethernet)

	Номер контакта	Наименование сигнала
	1	Etx+
	2	Etx-
	3	Erx+
	6	Erx-

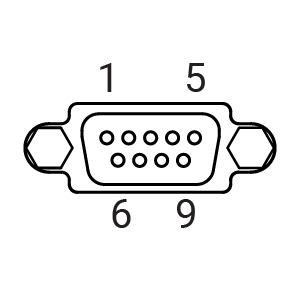

Назначение контактов соединителя порта COM1 (DB9M) и контактов Адаптера СПК1XX

	Номер контакта	Наименование сигнала	Номер контакта Адаптера СПК1XX
	1	RS-485-1 A	1
	2	RS-232-1 RxD	7
	3	RS-232-1 TxD	8
	4	-	-
	5	GND	9
	6	RS-485-1 B	2
	7	-	-
	8	-	-
	9	-	-

Назначение контактов соединителя порта COM2 (DB9M) и контактов Адаптера СПК1XX

	Номер контакта	Наименование сигнала	Номер контакта Адаптера СПК1XX
	1	RS-485-2 A	3
	2	RS-232-2 RxD	10
	3	RS-232-2 TxD	11
	4	-	-
	5	GND	12
	6	RS-485-2 B	4
	7	RS-485-3 A	5
	8	RS-485-3 B	6
	9	-	-

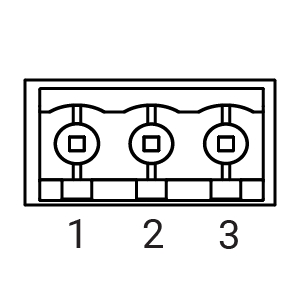

Назначение контактов соединителя питания

	Номерконтакта	Наименование сигнала
	1	+24 D
	2	GND
	3	Функциональное заземление*
Примечание:* - подключение согласно ГОСТ Р 50571.21

Габаритные и установочные размеры

Габаритные и установочные размеры СПК107

Габаритные и установочные размеры СПК110

ПО, примеры и инструкции

Программное обеспечение

Установочный файл CODESYS V3	Перейти
Прошивки и таргет файлы для СПК1xx	Перейти

Примеры и инструкции

Документация по CODESYS V3	Перейти
Библиотеки для CODESYS V3	Перейти
Примеры	Перейти

Web-визуализация

Web-визуализация – это технология, позволяющая подключаться к визуализации CODESYS посредством веб-браузера и дистанционно контролировать состояние вашей системы. Веб-браузер должен поддерживать технологию HTML5/Canvas.Web-интерфейс позволяет отслеживать и изменять параметры вашего контроллера с мобильных устройств, планшетов и персональных компьютеров из любой точки мира.

Демонстрационный стенд

демонстрационный стенд

Модификации

Документация

Документация
webРуководство по эксплуатации СПК1xx		pdf	4.13 MB
Руководство по эксплуатации (краткое) СПК107		pdf	1.06 MB
Руководство по эксплуатации (краткое) СПК110		pdf	1.5 MB
Описание экранного конфигуратора		pdf	693.37 kB
webОписание web-конфигуратора		pdf	20.46 MB
Функциональные возможности контроллеров ОВЕН		pdf	192.03 kB
Инструкция по замене логотипов		pdf	556.71 kB
Сертификаты
Декларация о соответствии на СПК1хх		zip	0.96 MB
Сертификат промышленной безопасности на СПК1хх		zip	2.03 MB
Свидетельство о типовом одобрении на панели	СМИ1, СМИ2, СП2хх, ИП320, СПК1хх, СП3хх	zip	7.33 MB
Отказное письмо на Переходник СП3ХХ и Адаптер СПК1ХХ		zip	210.71 kB
Дополнительные материалы
Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН		pdf	2.69 MB
Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН		pdf	8.14 MB

Комплектность

• Прибор СПК1хх
• Адаптер СПК1XX
• Комплект крепежных элементов
• Руководство по эксплуатации
• Паспорт и гарантийный талон
