Алгоритм адаптации проектов ▼
- УстановитеCODESYS V3.5 SP17 Patch 3.
- Загрузите пакет-таргет-файлов ОВЕНверсии 3.5.17.31.
- Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты – CODESYS Installer – Install File).
- Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив).
- Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узел Device – команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство).
- Обновите версию компилятора (Вид – POU – Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок).
- Обновите версию профиля визуализации (Вид – POU – Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок).
- Если вы использовали в проекте библиотеку CmpSysExec – то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
- Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
- В качестве модулей расширения входных и выходных сигналов рекомендуется к использованиюлинейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
Особенности и преимущества
Высокая производительность- Процессор ARM® Cortex-A8 с частотой 800 МГц.
- Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
- Операционная система Linux с RT-патчем.
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.
- Крепление на DIN-рейку или на стену.
- Съемные клеммники с невыпадающими винтами.
- Удобная система укладки кабеля.
- Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
- Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
- Поддержка GSM/GPRS-модемов
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
- Возможность подключения к СУБД MySQL и MsSQL
- Встроенный Firewall.
- Поддержка Web-визуализации CODESYS.
- Web-интерфейс для настройки и диагностики контроллера.
- Простое подключение к OwenCloud.
- Расширенный диапазон питающего напряжения: =10…48 В.
- Расширенный диапазон температуры окружающей среды: -40…+55 °С.
Схема применения
- Схема применения
Сравнительная таблица ПЛК210 и ПЛК200
Параметр ПЛК210 ПЛК200 Интерфейсы связи 4 × Ethernet 10/100 Мбит/c (RJ45)2 × RS-4851×RS-232USB Device 2 × Ethernet 10/100 Мбит/c (RJ45)1 × RS-485USB Device Подключаемые накопители SDUSB Host SD Элементы управления Тумблер СТАРТ / СТОПСервисная кнопкаКнопка СБРОС Тумблер СТАРТ / СТОПСервисная кнопка Количество портов питания 2 (основной и резервный) 1 Поддержка STP / RSTP Есть Нет Габаритные размеры (Ш×В×Г) (105×124×83) ±1 мм (82×124×83) ±1 мм Технические характеристики
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.Параметр Значение (свойства) Питание Напряжение питания от 10 до 48 В (номинальное 24 В) Потребляемая мощность, не более - модификация 01 13 Вт - модификация 02 12 Вт - модификация 03 10 Вт - модификация 04 10 Вт Защита от переполюсовки Есть Вычислительные ресурсы Центральный процессор RISC-процессор 800 МГц Объем флеш-памяти (тип памяти) 512 Мбайт (NAND) доступно для хранения файлов и архивов Объем оперативной памяти (тип памяти) 256 Мбайт (DDR3) Объем Retain-памяти (тип памяти) 64 Кбайт (MRAM) Время выполнения пустого цикла (стабилизированное) 3 мс Интерфейсы связи Ethernet 100 Base-T Количество портов 2 × Ethernet 10/100 Мбит/c (RJ45) Поддерживаемые промышленные протоколы* - Modbus-TCP (Master / Slave)
- OPC UA (Server)
- MQTT (Client/Broker)
- SNMP (Manager/Agent)
Поддерживаемые прикладные протоколы* - NTP
- FTP, FTPS
- HTTP, HTTPS
- SSH
- SMTP/IMAP/POP3
- OpenVPN, WireGuard
RS-485 Количество портов 1 Поддерживаемые протоколы* Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Протоколы тепло- и электросчетчиковСкорость передачи 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с Подтягивающие резисторы Есть USB Device Количество портов 1 × micro USB (RNDIS) Поддерживаемые протоколы CODESYS GatewayFTPSSHHTTPHTTPS Подключаемые накопители SD Количество разъёмов 1 Поддерживаемые устройства microSD Максимальная ёмкость 4 ГБ (microSD)32 ГБ (microSDHC)512 ГБ (microSDXC) Поддерживаемые файловые системы FAT16, FAT32, ext4, NTFS (read only) Часы реального времени Погрешность хода, не более: – при температуре +25 °С 3 секунды в сутки – при температуре -40 °С и +55 °С 18 секунд в сутки Тип источника питания Батарея CR2032 Срок работы на одной батарее 5 лет Общие сведения Габаритные размеры (82 × 124 × 83) ±1 мм Масса, не более 0,6 кг Степень защиты корпуса по ГОСТ 14254–96 IP20 Индикация на передней панели Светодиодная Встроенное оборудование - Источник звукового сигнала
- Двухпозиционный тумблер СТАРТ / СТОП
- Сервисная кнопка
Средняя наработка на отказ** 60 000 ч Средний срок службы 8 лет
** Кроме электромеханических переключателей и элемента питания часов реального времени.
* Определяется длительностью цикла контроллера.Дискретные входы (DI и FDI) Параметр Значение (свойства) Дискретные входы (DI) Быстрые дискретные входы(FDI) Режимы работы · определение логического уровня - определение логического уровня
- счётчик высокочастотных импульсов
- измерение частоты
- обработка сигналов энкодера
Тип входов по ГОСТ Р 61131 1 Максимальный ток «логической единицы» 5,5 мА Максимальный ток «логического нуля» 1,2 мА Напряжение «логической единицы» 9…30 В Напряжение «логического нуля» 0…5,5 В Гистерезис выключения«логической единицы», не менее 0,5 В Подключаемые входные устройства контактные датчики,трехпроводные датчики,имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытымколлектором контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры Минимальная длительность импульса, воспринимаемая входом 25 мс* 5 мкс Максимальная частота входного сигнала 20 Гц* 95 кГц
45 кГц **
66 кГц ***
**При обработке сигналов энкодера.
*** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.
ПРИМЕЧАНИЕ* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре«Тип датчика»установлено значение«Датчик отключен», датчик исключается из списка опроса.Аналоговые входы (AI) Параметр Значение (свойства) Подключаемые сигналы - унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В
- термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
- термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП 16 бит Время опроса одного входа* унифицированные сигналы не более 0,6 с ТС не более 0,9 с ТП не более 0,6 с сопротивления не более 0,6 с Предел основной приведенной погрешности при измерении унифицированные сигналы ±0,25 % ТС ±0,25 % ТП ±0,5 % сопротивления ±0,25 % Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более ±0,3 % Дополнительная погрешность, вызваннаяизменением температуры окружающейсреды, на каждые 10 градусов, не более 0,2 предела допускаемой основной приведеннойпогрешности измерения
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВАДискретные выходы (DO) типа электромагнитное реле Параметр Значение (свойства) Тип контакта Нормально-разомкнутый контакт Режимы работы - генерация заданного количества импульсов
- переключение логического состояния
Ток коммутации - 5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
- 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле - 264 В (СКЗ) переменного напряжения
- 30 В постоянного напряжения
Минимальный ток коммутации 10 мА Категория применения по ГОСТ IEC 60947-5-1:2014 АС-15, С300* Механический ресурс реле, не менее 5 000 000 переключений Электрический ресурс реле при максимальном токе нагрузки, не менее - 35 000 переключение при 3 А, 30 В постоянного напряжения
- 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения
- 50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более 10 мс
* Зависит от частоты и напряжения в цепи нагрузкиДискретные выходы (FDO) типа транзисторный ключ Параметр Значение (свойства) Режимы работы - переключение логического сигнала
- генерация низкочастотного ШИМ сигнала
- генерация высокочастотного ШИМ сигнала
- генерация заданного количества импульсов
Режим включения выхода Верхний ключ Верхний и нижний ключи Напряжение питания выходов 10…36 В Максимальный постоянный ток нагрузки 0,85 А 0,15 А Максимально допустимый кратковременный ток нагрузки 1,3 А 0,19 А Максимальная частота выходного сигнала (для резистивной нагрузки) 10 кГц 100 кГц Минимальная длительность выходного сигнала (для резистивной нагрузки) 10 мкс 1 мкс Максимальная емкость нагрузки 100 000 мкФ 1 мкФ* Типы защиты выходов - защита от короткого замыкания при включении питания
- защита от пониженного питания выходов
- защита от перегрева выходного каскада
- защита от перегрузки по току выхода
- защита от обратного тока самоиндукции
Функциональная схема
- Функциональная схема ОВЕН ПЛК200-01-CS
- Функциональная схема ОВЕН ПЛК200-02-CS
- Функциональная схема ОВЕН ПЛК200-03-CS
- Функциональная схема ОВЕН ПЛК200-04-CS
Типовые схемы подключения
Схема 1
Порт Ethernet 1 подключен к локальной сети (LAN).Порт Ethernet 2 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. ПРИМЕЧАНИЕРекомендуется установить динамический IP-адрес и включить режим DHCP для порта Ethernet 2. IP-адрес в зоне LAN рекомендуется настраивать как статический. Схема 2
Порт Ethernet 1 подключен к локальной сети (LAN 1).Порт Ethernet 2 является отдельным сетевым интерфейсом для подключения к отдельной локальной сети (LAN 2 и LAN3). ПРЕДУПРЕЖДЕНИЕВ случае подключения к глобальной сети (WAN) рекомендуется использовать промышленный маршрутизатор с поддержкой функции межсетевого экрана. Габаритные и установочные размеры
Модификации
Дискретныевходы (DI) Дискретныевыходы (DO) Аналоговыевходы (AI) Аналоговыевыходы (AO) ПЛК200-01-CSВ продаже 8 DI8 – быстрые до 95 кГц 14 DO14 – э/м реле - - ПЛК200-02-CSВ продаже 20 DI8 – быстрые до 95 кГц12 – до 300 Гц 8 DO8 – э/м реле - - ПЛК200-03-CS
В продаже20 DI8 – быстрые до 95 кГц12 – до 300 Гц 8 DO8 – быстрые ключидо 100 кГц - - ПЛК200-04-CSВ продаже 8 DI8 – быстрые до 95 кГц 8 DO8 – э/м реле 4 AI4 – универсальные -
Схемы подключения
ПЛК200-01 ПЛК200-02 ПЛК200-03 ПЛК200-04 Назначение контактов клеммника
Схема подключения контактных датчиков к дискретным входам
Схема подключения датчиков n-p-n типа*
Схема подключения датчиков p-n-p типа
Таблица подключения энкодеров p-n-p и n-p-n типа**

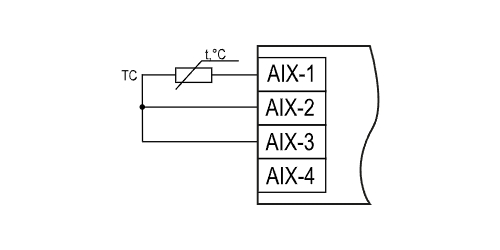

Схема подключения термосопротивления по трехпроводной схеме -

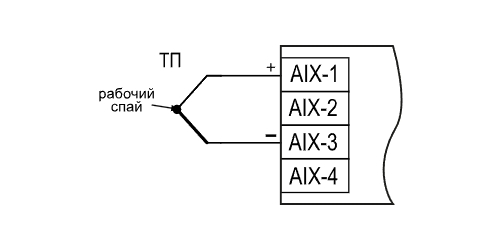

Схема подключения термопар -

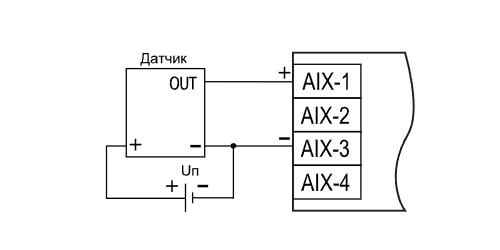

Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мА и -1…1 В по трехпроводной схеме -

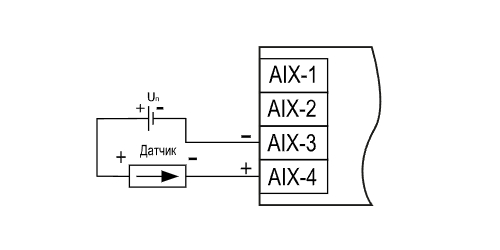

Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме -

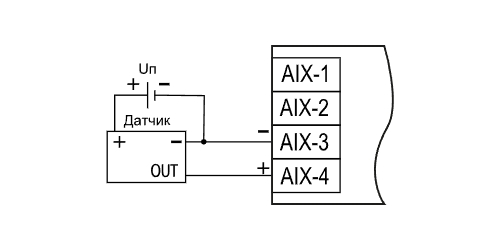

Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме -

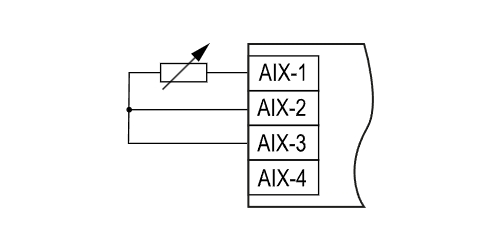

Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм -
*Для подключения транзисторов типа n-p-n к дискретным входам FDI1-FDI8 необходимо использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания.**При подключении энкодеров типа p-n-p на клемму SS1 подключается 0 В. ПО, примеры и инструкции
Программное обеспечение Установочный файл CODESYS V3 Перейти Прошивки, таргет-файлы и драйвер USB Перейти Примеры и инструкции Документация по CODESYS V3 Перейти Библиотеки для CODESYS V3 Перейти Примеры Перейти Документация
Комплектация
Наименование Количество Контроллер ПЛК200 (исполнение в соответствии с заказом) 1 шт. Кабель MicroUSB-USB 1.8м 1 шт. Кабель RJ45-RJ45 0.15м 1 шт. Комплект заглушек для портов 1 к-т Клемма 2EGT-5.0-02P-14 1 шт. Паспорт и гарантийный талон 1 экз. Краткое руководство 1 экз. Быстрый старт 1 экз.
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| КАБЕЛЬ MICROUSB-USB (1,8М) mdl: КАБЕЛЬ MICROUSB-USB (1,8М) | 366.00 | - | |
| Кабель UTP RJ45-RJ45 (0,15м) mdl: КАБЕЛЬ UTP RJ45-RJ45 (0,15М) | 244.00 | - | |
| Комплект клеммников 12ти и 28ми контактных КК12/28 mdl: КК12/28 | 1,464.00 | - | |
| Контроллер логический программируемый ПЛК200-01-CS mdl: ПЛК200-01-CS | 49,654.00 | - | |
| Контроллер логический программируемый ПЛК200-02-CS mdl: ПЛК200-02-CS | 49,654.00 | - | |
| Контроллер логический программируемый ПЛК200-03-CS mdl: ПЛК200-03-CS | 49,654.00 | 1 | |
| Контроллер логический программируемый ПЛК200-04-CS mdl: ПЛК200-04-CS | 58,987.00 | - | |
| Кабель UTP RJ45-RJ45 (0,15м) mdl: КАБЕЛЬ UTP RJ45-RJ45 (0,15М) | 244.00 | - | |
| КАБЕЛЬ MICROUSB-USB (1,8М) mdl: КАБЕЛЬ MICROUSB-USB (1,8М) | 366.00 | - | |
| Комплект клеммников 12ти и 28ми контактных КК12/28 mdl: КК12/28 | 1,464.00 | - | |
| Карта памяти SD 32GB Class 10 уп. инд. (Transcend, TS32GSDC300S) mdl: КАРТА ПАМЯТИ SD 32 GB | 2,521.74 | - | |
