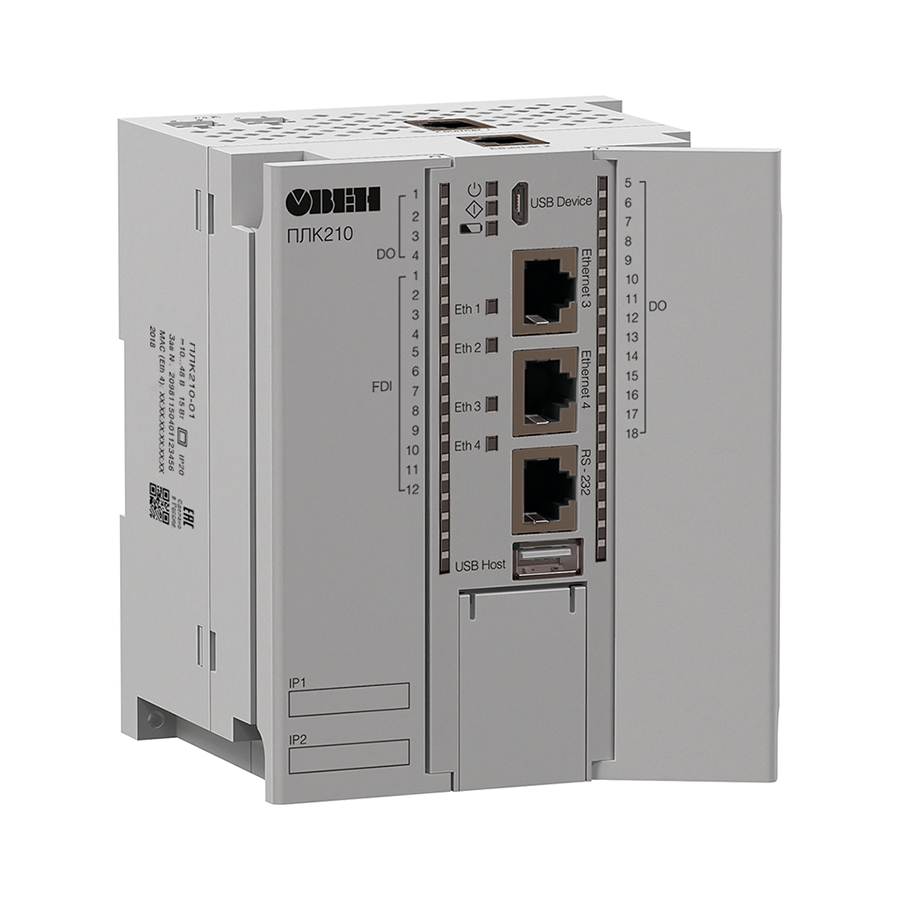

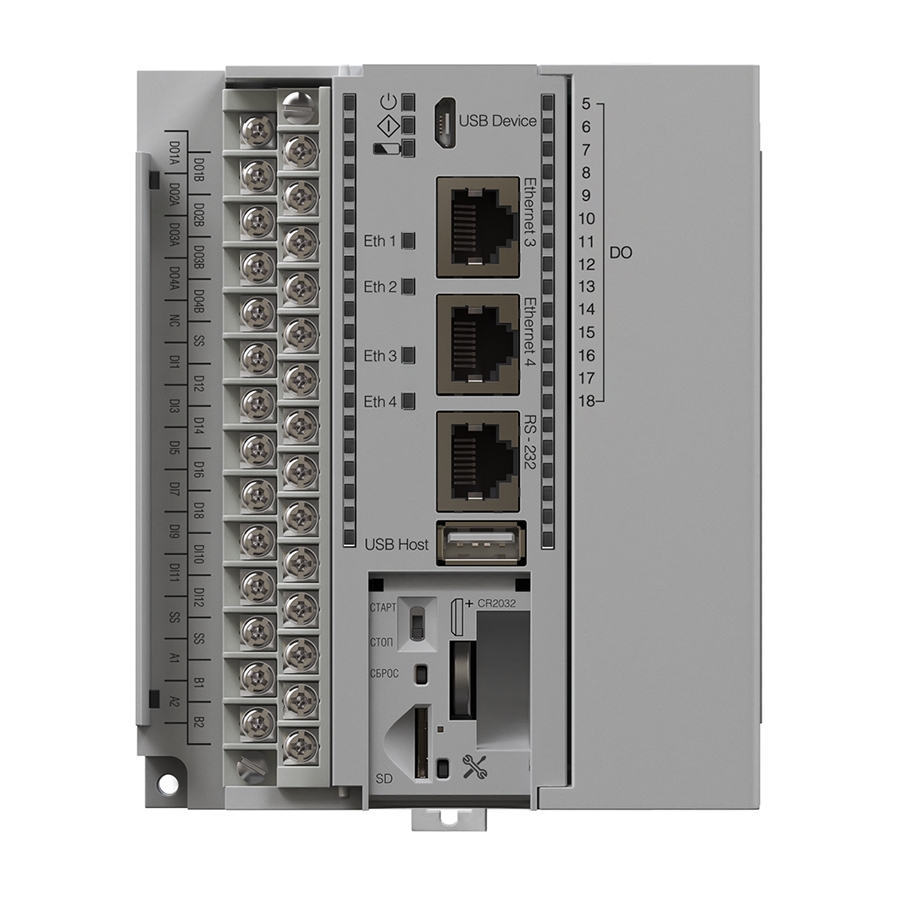

ОВЕН ПЛК210 — Контроллер для средних и распределенных систем автоматизации

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

ОВЕН ПЛК210 – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейкамодулей Мх210 с интерфейсом Ethernet.Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.

Особенности и преимущества

Высокая производительность

• Процессор с частотой до 1800 МГц
• Большой объем памяти:
  • ROM до 8 ГБ
  • RAM до 2 ГБ
  • RETAIN 64 Кбайт (MRAM)
• Операционная система Linux с RT-патчем

Расширенные коммуникационные возможности

• Ethernet дает ряд преимуществ:
  • высокая скорость опроса;
  • мультимастерность;
  • вариативная топология сети
• Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
• Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
• Поддержка GSM/GPRS-модемов
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
• Возможность подключения к СУБД MySQL и MsSQL
• Поддержка Web-визуализации CODESYS
• Web-интерфейс для настройки и диагностики контроллера
• Простое подключение к OwenCloud

Увеличенная надежность

• Двойной ввод питания для резервирования по питанию
• Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP)
• Встроенный Firewall

Эргономичный корпус

• Крепление на DIN-рейку или на стену
• Съемные клеммники с невыпадающими винтами
• Удобная система укладки кабеля
• Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой

Эксплуатация в тяжелых условиях

• Расширенный диапазон питающего напряжения: =10…48 В (для ПЛК210-1х: =10…36 В).
• Расширенный диапазон температуры окружающей среды: -40…+55 °С (для ПЛК210-1х: -20…+55 °С).

Сравнительная таблица

	ПЛК210-1х	ПЛК210-0х
Центральный процессор	4х Cortex-А55 1,8 ГГц	ARMCortex A8 800 МГц
Объем флеш-памяти	8 ГБ (eMMC)	512 Мбайт (NAND)
Объем оперативной памяти	2 ГБ (DDR4)	256 Мбайт (DDR3)
Ионистор*	Есть	Нет
Быстрые входы	12 FDI	8 FDI
Напряжение питания	10…36 В	10…48 В
Рабочая температура	-20…55 °C	-40…55 °C

* контроллер оснащен ионисторами, которые предназначены для безопасного завершения работы встроенного ПО при отключении питанияДля сравнения возможности сетевого обмена модификаций ПЛК210-1х и ПЛК210-0х мы провели тест на реальном объекте с общим количеством сигналов 5000. Про результаты тестированиячитайте в нашей статье.

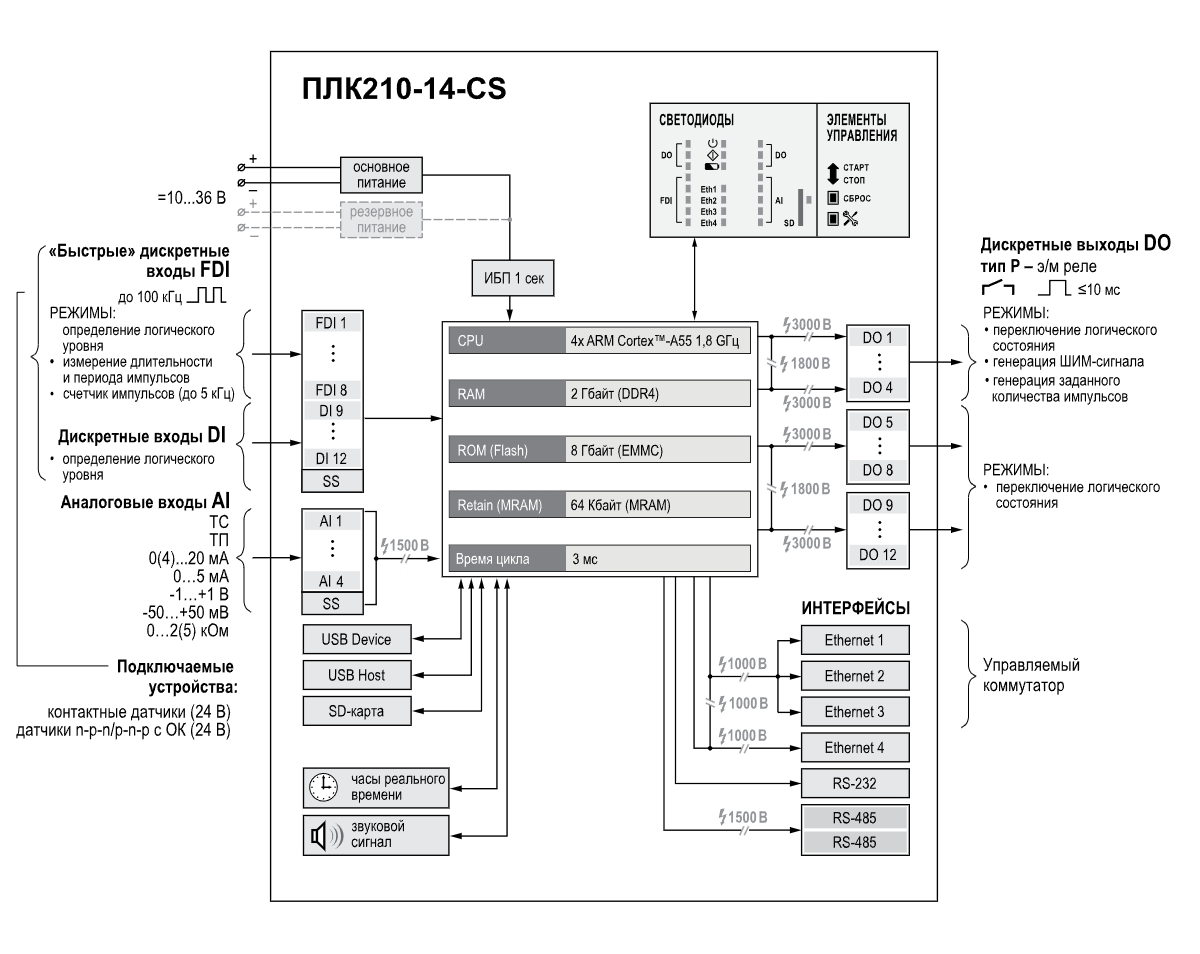

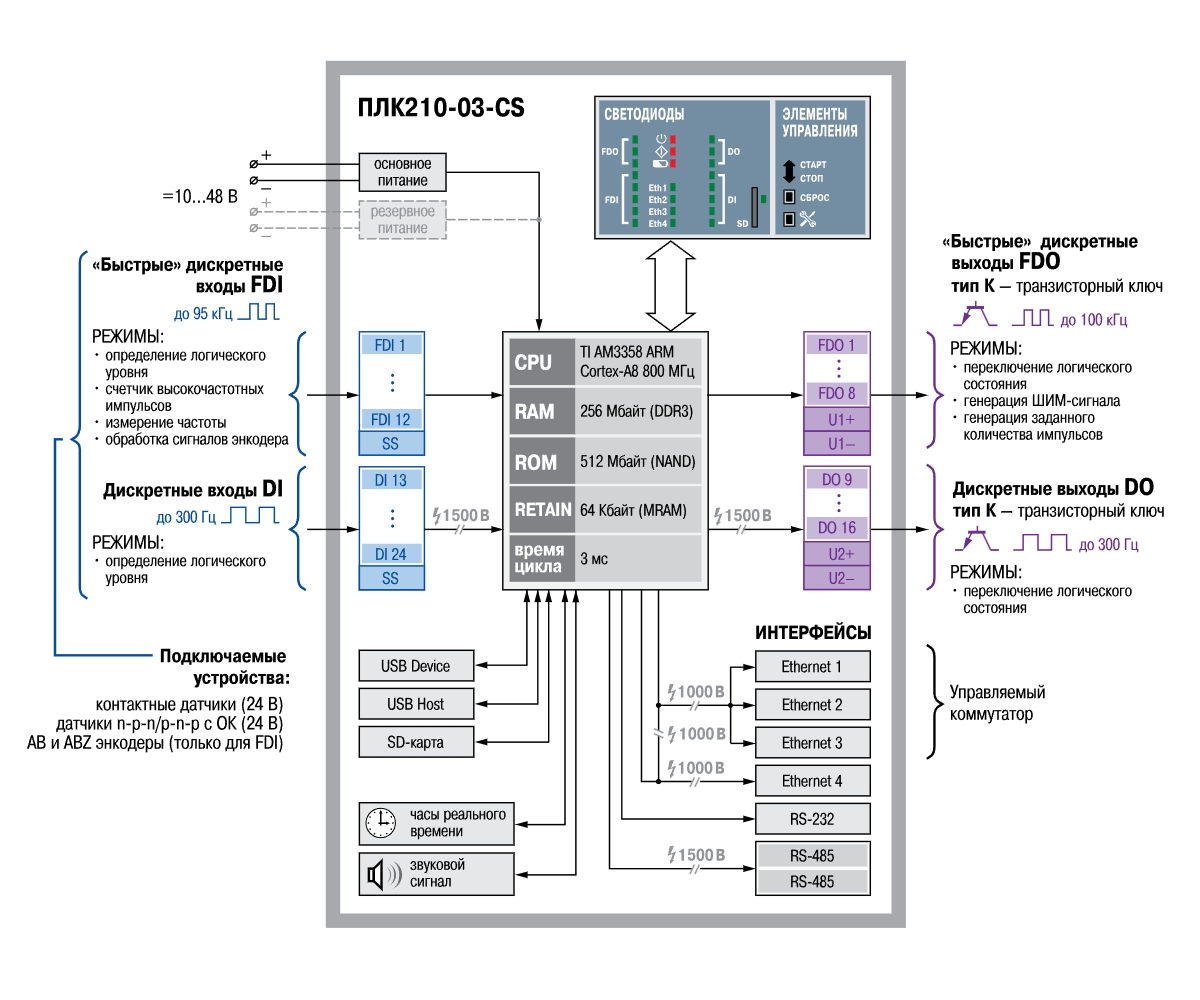

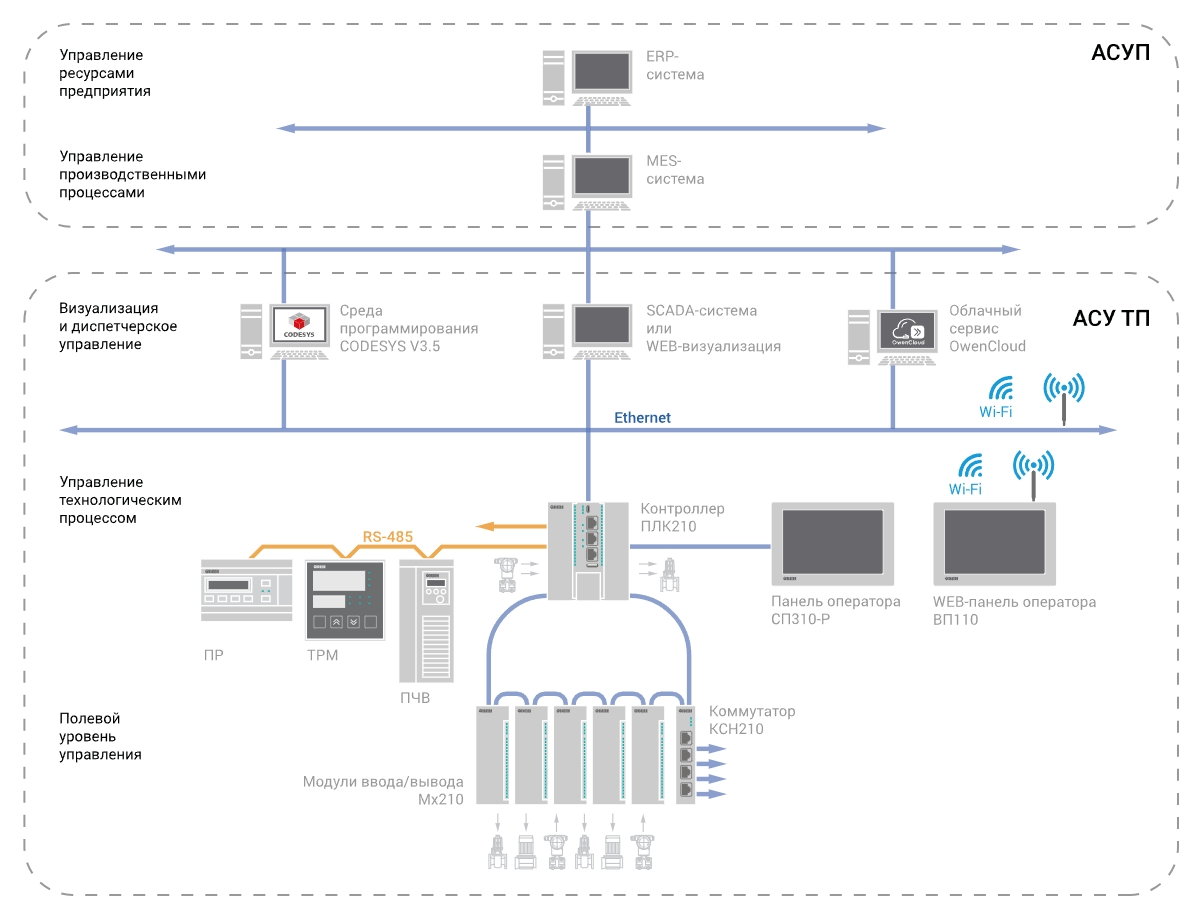

Схема применения

Технические характеристики

• Технические характеристики ПЛК210-1х
• Технические характеристики ПЛК210-0х

Параметр	Значение (свойства)
Питание
Количество портов питания	2 (основной и резервный)
Напряжение питания	10…36 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному	6…9 В
Потребляемая мощность, не более	16 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	4х Cortex-А55 1,8 ГГц
Объем флеш-памяти (тип памяти)	8 ГБ (eMMC)
Объем оперативной памяти (тип памяти)	2 ГБ (DDR4)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Операционная система	Linux
Интерфейсы связи
Ethernet 100 Base-T
Количество портов	4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы*	Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent)
Поддерживаемые прикладные протоколы	NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard
RS-485
Количество портов	2
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
RS-232
Количество портов	1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS Gateway FTP HTTP HTTPS SSH
Подключаемые накопители
USB Host
Количество разъёмов	1 × USB type A
Поддерживаемые устройства	MSD / FTDI, USB 2.0
SD card
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD)32 ГБ (microSDHC)512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С	5 секунды в сутки
– при температуре -20 и +55 °С	20 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(105×125×84)±2 мм
Масса, не более	1,2 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала
	Двухпозиционный тумблер СТАРТ / СТОП
	Кнопка СБРОС
	Сервисная кнопка
Средняя наработка на отказ**	100 000 ч
Средний срок службы	10 лет
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.

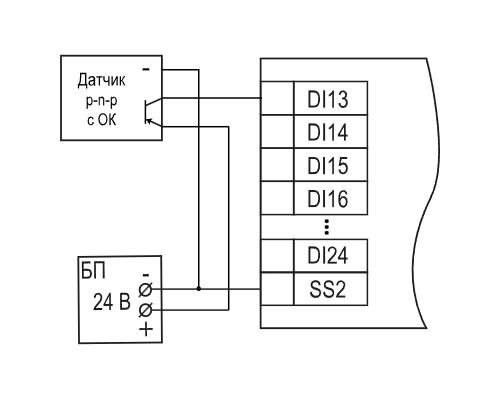

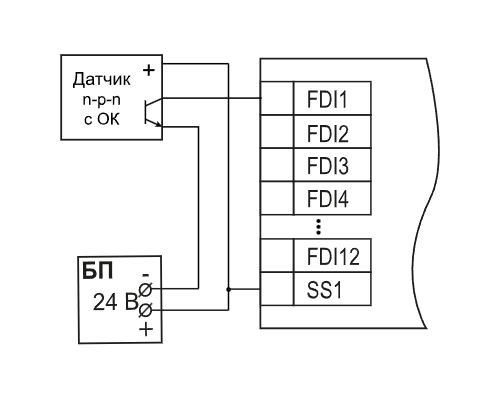

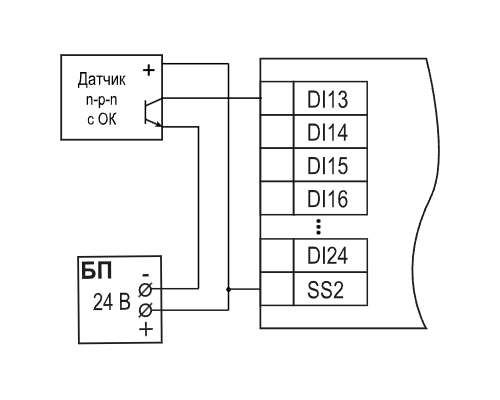

Дискретные входы (DI и FDI)
Параметр	Значение (свойства)
	Дискретные входы (DI)	Быстрые дискретные входы (FDI)
Режимы работы	определение логического уровня	определение логического уровня измерение периода и длительности импульса счетчик импульсов
Тип входов по ГОСТ IEC 61131-2	1
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,3 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	0,5 В

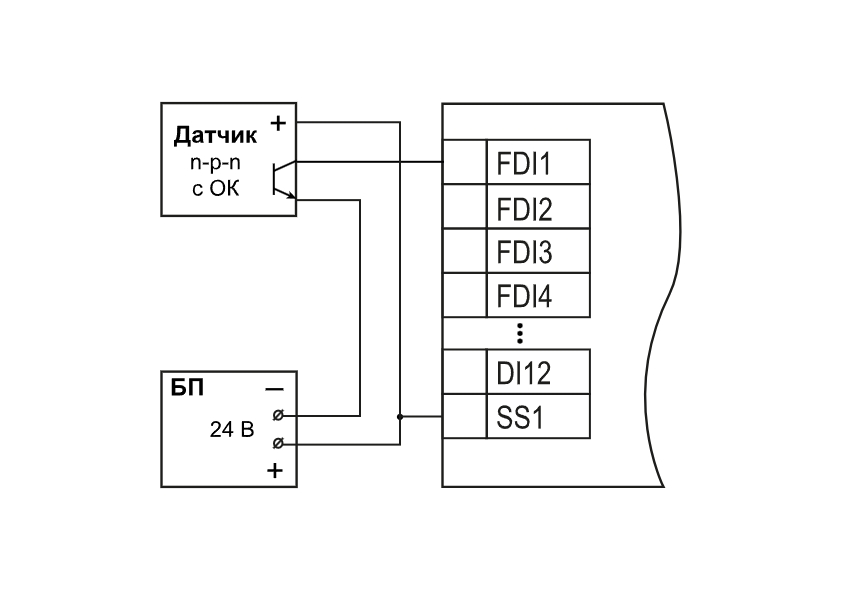

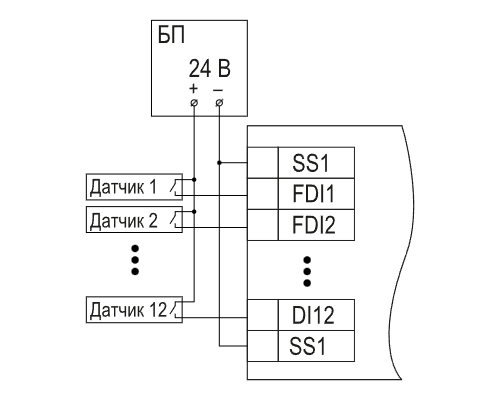

Подключаемые входные устройства	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором
Минимальная длительность импульса, воспринимаемая входом	25 мс*	5 мкс
Максимальная частота входного сигнала	20 Гц*	для режима измерения периода и длительности импульсов: 100 кГц для режима счетчика импульсов: 5 кГц
* Определяется длительностью цикла ПЛК.

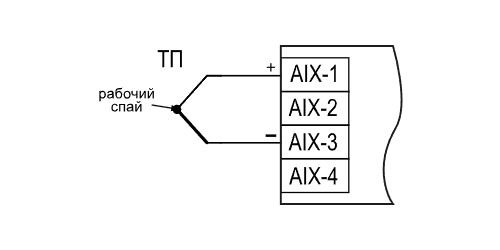

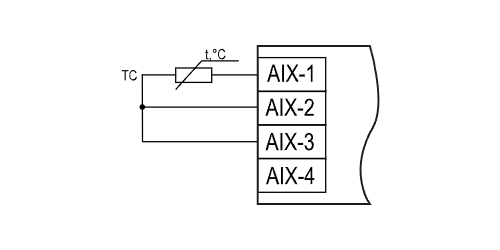

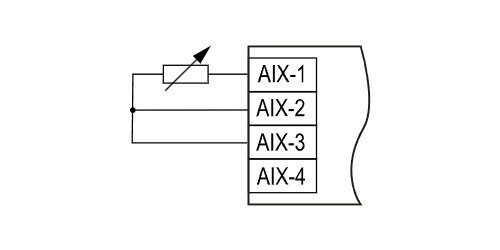

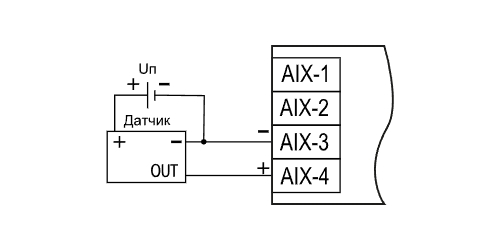

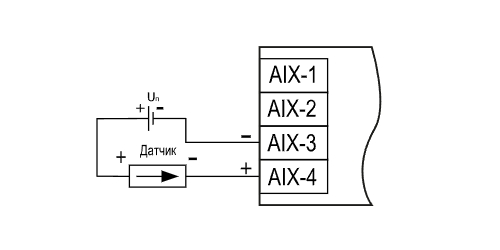

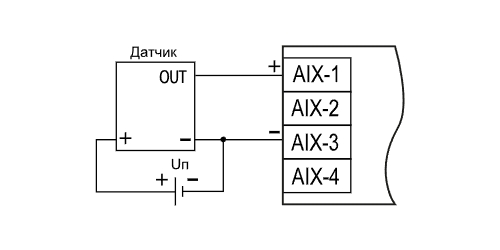

Аналоговые входы (AI)
Параметр		Значение (свойства)
Подключаемые сигналы		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП		16 бит
Время опроса одного входа*	унифицированные сигналы	не более 0,6 с
	ТС	не более 0,9 с
	ТП	не более 0,6 с
	сопротивления	не более 0,6 с
Предел основной приведенной погрешности при измерении	унифицированные сигналы	±0,25 %
	ТС	±0,25 %
	ТП	±0,5 %
	сопротивления	±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более		±0,25 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более		0,5 предела допускаемой основной приведенной погрешности измерения
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Дискретные выходы (DO) типа электромагнитное реле
Параметр	Значение (свойства)
Тип контакта	Нормально-разомкнутый контакт
Режимы работы	переключение логического состояния генерация ШИМ сигнала (DO1-DO4) генерация заданного количества импульсов (DO1-DO4)
Максимальный ток коммутации	5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле	264 В (СКЗ) переменного напряжения 30 В постоянного напряжения
Минимальный ток коммутации	10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014	АС-15, С300*
Механический ресурс реле, не менее	5 000 000 переключений
Электрический ресурс реле, не менее	35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более	10 мс
Параметры ШИМ
Максимальная частота	1 Гц (при коэффициенте заполнения 0,05)
Минимальная длительность импульса ШИМ	50 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

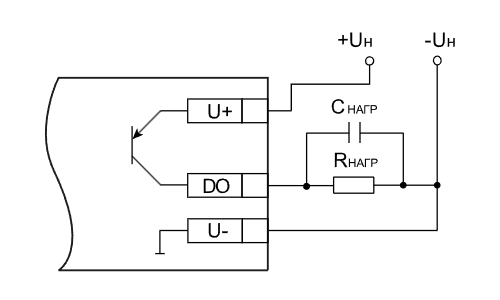

Дискретные выходы (DO и FDO) типа транзисторный ключ
Параметр	Значение (свойства)
	Дискретные выходы (DO)	Быстрые дискретные выходы (FDO)
Количество выходов	8	8
Тип выходов	Транзисторный ключ
Режимы работы	переключение логического сигнала	переключение логического сигнала генерация ШИМ сигнала генерация заданного количества импульсов
Режим включения выхода	Верхний ключ	Верхний и нижний ключи
Напряжение питания выходов	10…36 В
Максимальный постоянный ток нагрузки	0,4 А	0,12 А
Максимально допустимый кратковременный токнагрузки	1,3 мА	0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки)	300 Гц*	для режима ШИМ (FDO1-FDO6): 100 кГцдля режима генератора импульсов (FDO1-FDO6): 5 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки)	3 мс*	10 мкс
Максимальная емкость нагрузки	100 000 мкФ	1 мкФ**
Типы защиты выходов	защита от короткого замыкания при включении питаниязащита от пониженного питания выходовзащита от перегрева выходного каскадазащита от перегрузки по току выходазащита от обратного тока самоиндукции
* Определяется длительностью цикла ПЛК. ** Зависит от частоты и напряжения в цепи нагрузки.

Параметр	Значение (свойства)
Питание
Количество портов питания	2 (основной и резервный)
Напряжение питания	10…48 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному	6…9 В
Потребляемая мощность, не более	16 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	RISC-процессор 800 МГц
Объем флеш-памяти (тип памяти)	512 Мбайт (NAND)
Объем оперативной памяти (тип памяти)	256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Операционная система	Linux
Интерфейсы связи
Ethernet 100 Base-T
Количество портов	4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы*	Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent)
Поддерживаемые прикладные протоколы	NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard
RS-485
Количество портов	2
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
RS-232
Количество портов	1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS GatewayFTPHTTPHTTPSSSH
Подключаемые накопители
USB Host
Количество разъёмов	1 × USB type A
Поддерживаемые устройства	MSD / FTDI, USB 2.0 / 1.1
SD card
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С	3 секунды в сутки
– при температуре -40 и +55 °С	18 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(105×124×83) ±1 мм
Масса, не более	1,2 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка
Средняя наработка на отказ**	100 000 ч
Средний срок службы	10 лет
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.

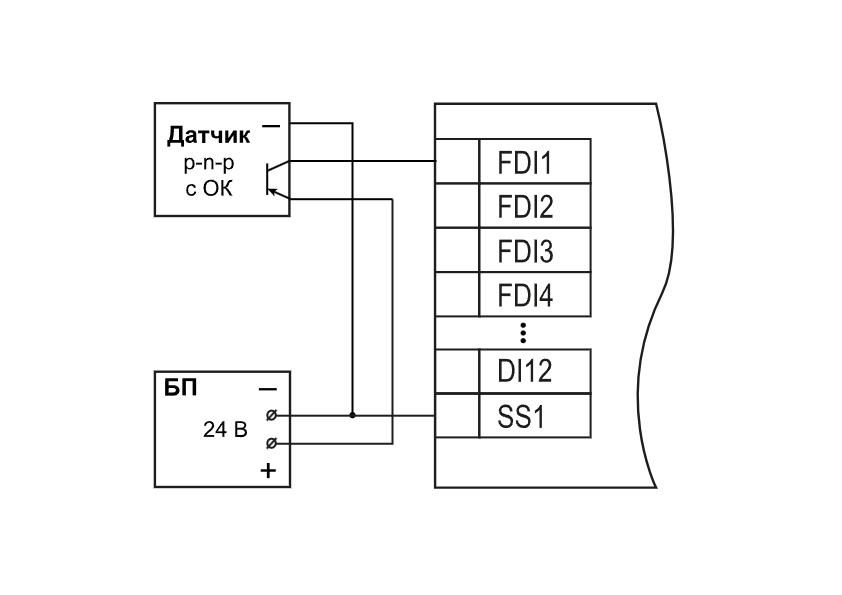

Дискретные входы (DI и FDI)
Параметр	Значение (свойства)
	Дискретные входы (DI)	Быстрые дискретные входы(FDI)
Режимы работы	определение логического уровня	определение логического уровня счётчик высокочастотных импульсов измерение частоты обработка сигналов энкодера
Тип входов по ГОСТ IEC 61131-2	1
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,2 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	0,5 В

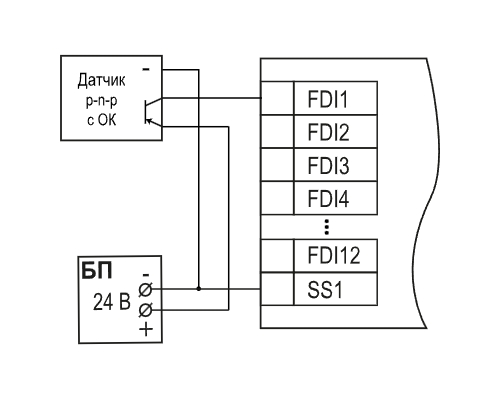

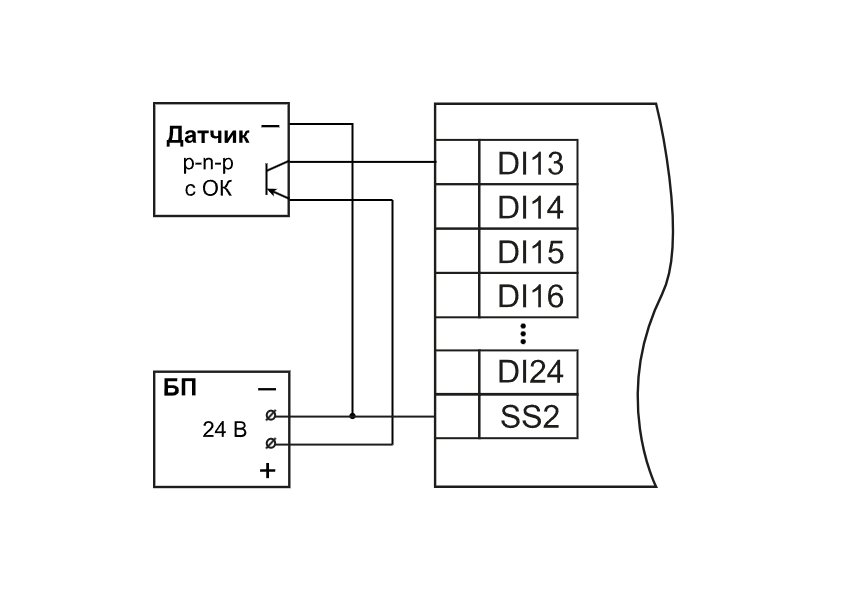

Подключаемые входные устройства	контактные датчики,трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытымколлектором	контактные датчики,трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом	25 мс*	5 мкс
Максимальная частота входного сигнала	20 Гц*	95 кГц 45 кГц ** 66 кГц ***

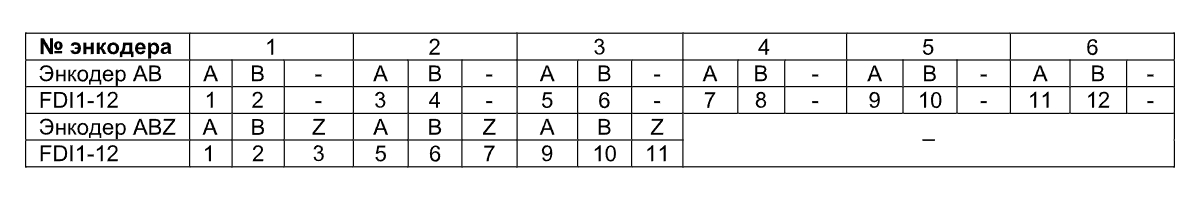

* Определяется длительностью цикла ПЛК. ** При обработке сигналов энкодера. *** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.

Аналоговые входы (AI)
Параметр		Значение (свойства)
Подключаемые сигналы		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП		16 бит
Время опроса одного входа*	унифицированные сигналы	не более 0,6 с
	ТС	не более 0,9 с
	ТП	не более 0,6 с
	сопротивления	не более 0,6 с
Предел основной приведенной погрешности при измерении	унифицированные сигналы	±0,25 %
	ТС	±0,25 %
	ТП	±0,5 %
	сопротивления	±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более		±0,3 %
Дополнительная погрешность, вызваннаяизменением температуры окружающейсреды, на каждые 10 градусов, не более		0,2 предела допускаемой основной приведеннойпогрешности измерения
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Дискретные выходы (DO) типа электромагнитное реле
Параметр		Значение (свойства)
Тип контакта	Нормально-разомкнутый контакт
Режимы работы	переключение логического состояния генерация ШИМ-сигнала генерация заданного количества импульсов
Максимальный ток коммутации	5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка) 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле	264 В (СКЗ) переменного напряжения; 30 В постоянного напряжения
Минимальный ток коммутации	10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014	АС-15, С300*
Механический ресурс реле, не менее	5 000 000 переключений
Электрический ресурс реле	35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более	10 мс
Параметры ШИМ
Максимальная частота	1 Гц (при коэффициенте заполнения 0,5)
Минимальная длительность импульса ШИМ	50 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Дискретные выходы (DO и FDO) типа транзисторный ключ
Параметр	Значение (свойства)
	Дискретный выходы (DO)				Быстрые дискретные выходы (FDO)
Режимы работы	переключение логического сигнала				переключение логического сигнала генерация ШИМ сигнала генерация заданного количества импульсов
Режим включения выхода	Верхний ключ		Верхний и нижний ключи		Верхний ключ	Верхний и нижний ключи
Напряжение питания выходов	10…36 В
Максимальный постоянный ток нагрузки	0,85 А			0,15 А	0,85 А		0,15 А
Максимально допустимый кратковременный ток нагрузки	1,3 А			0,19 А	1,3 А		0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки)	300 Гц*				10 кГц		100 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки)	3 мс*				10 мкс		5 мкс
Максимальная емкость нагрузки	100 000 мкФ	1 мкФ**			100 000 мкФ		1 мкФ**
Типы защиты выходов	защита от короткого замыкания при включении питания; защита от пониженного питания выходов; защита от перегрева выходного каскада; защита от перегрузки по току выхода; защита от обратного тока самоиндукции
* Определяется длительностью цикла ПЛК. ** Зависит от частоты и напряжения в цепи нагрузки (см. РЭ).

Функциональные схемы

Функциональные схемы ПЛК210-1х

Функциональные схемы ПЛК210-0х

Типовые схемы подключения

Схема 1
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном.Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.
Схема 2
	Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном.Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).
Схема 3
	Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).

Габаритные и установочные размеры

Модификации

	Дискретныевходы (DI)	Дискретныевыходы (DO)	Аналоговыевходы (AI)	Аналоговыевыходы (AO)
ПЛК210-11-CSВ продаже	12 DI8 – быстрые до 100 кГц4 – до 300 Гц	18 DO18 – э/м реле	–	–
ПЛК210-01-CSВ продаже	12 DI12 – быстрые до 95 кГц	18 DO18 – э/м реле	–	–
ПЛК210-12-CSВ продаже	24 DI8 – быстрые до 100 кГц16 – до 300 Гц	12 DO12 – э/м реле	–	–
ПЛК210-02-CSВ продаже	24 DI12 – быстрые до 95 кГц12 – до 300 Гц	12 DO12 – э/м реле	–	–
ПЛК210-13-CSВ продаже	24 DI8 – быстрые до 100 кГц16 – ключи до 20 Гц	16 DO8 – быстрые ключи до 100 кГц8 – ключи до 300 Гц	–	–
ПЛК210-03-CSВ продаже	24 DI12 – быстрые до 95 кГц12 – до 300 Гц	16 DO8 – быстрые ключидо 100 кГц8 – ключи	–	–
ПЛК210-14-CSВ продаже	12 DI8 – быстрые до 100 кГц4 – до 300 Гц	12 DO12 – э/м реле	4 AI4 – универсальные	–
ПЛК210-04-CSВ продаже	12 DI12 – быстрые до 95 кГц	12 DO12 – э/м реле	4 AI4 – универсальные	–

ПО, примеры и инструкции

Программное обеспечение
Установочный файл CODESYS V3	Перейти
Прошивки, таргет-файлы и драйвер USB	Перейти
Примеры и инструкции
Документация по CODESYS V3	Перейти
Библиотеки для CODESYS V3	Перейти
Примеры	Перейти

Схемы подключения

Схемы подключения ПЛК210-1х

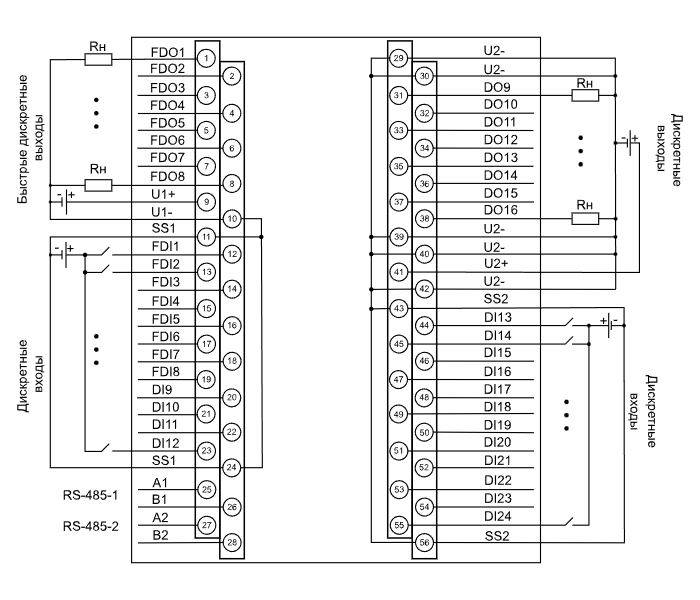

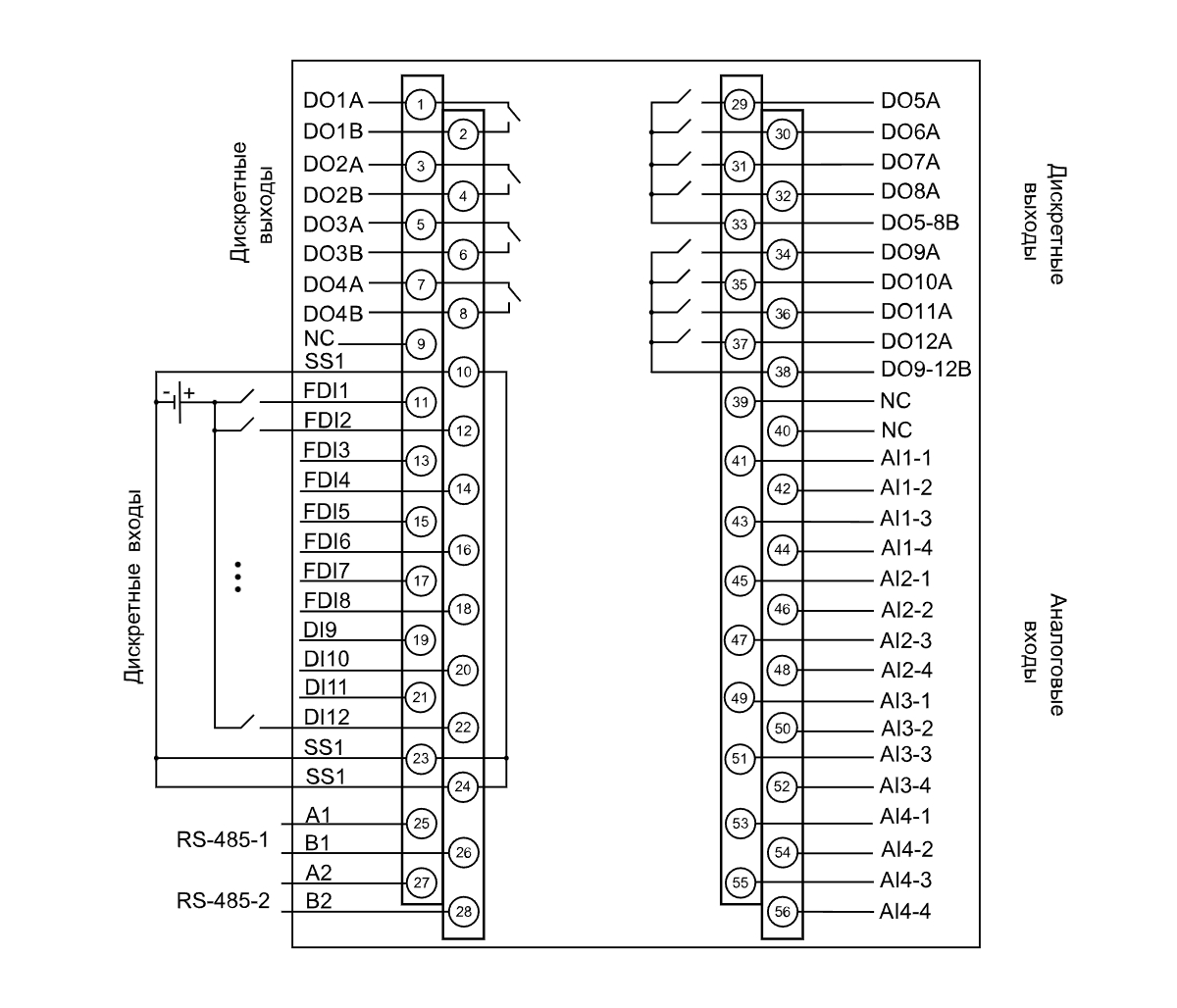

ПЛК210-11	ПЛК210-12	ПЛК210-13	ПЛК210-14
Назначение контактов клеммника
Схема подключения контактных датчиков к дискретным входам
Схема подключения датчиков n-p-n типа*
Схема подключения датчиков p-n-p типа
Схема подключения термосопротивления по трехпроводной схеме
-
Схема подключения термопар
-
Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мА и -1…1 В по трехпроводной схеме
-
Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме
-
Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме
-
Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм
-
* Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1–FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания.
Подключение к транзисторным выходам
-	-		-

Схемы подключения ПЛК210-0х

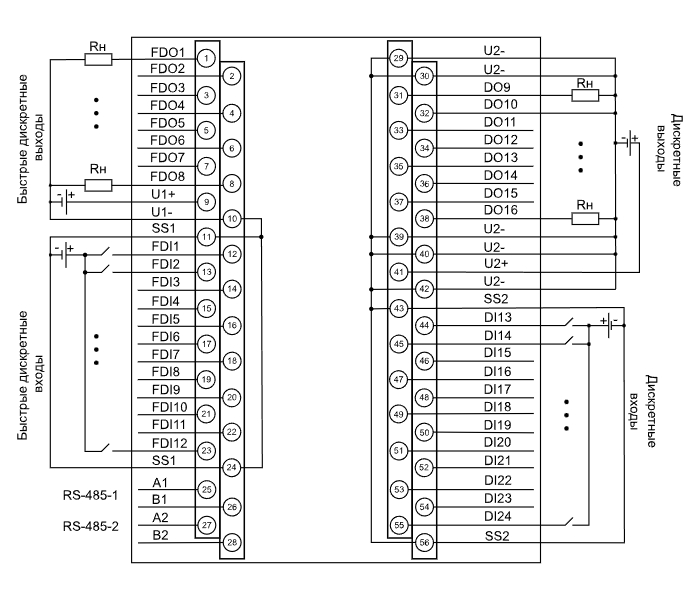

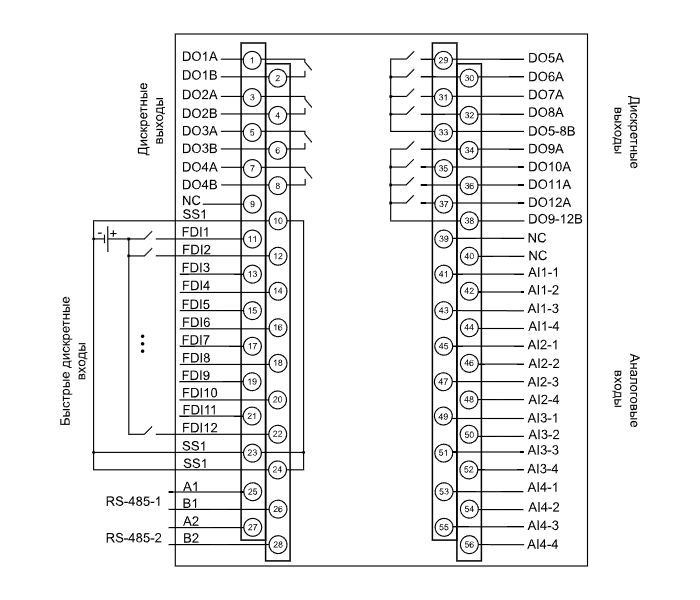

ПЛК210-01	ПЛК210-02	ПЛК210-03	ПЛК210-04
Назначение контактов клеммника
Схема подключения контактных датчиков к дискретным входам
Схема подключения датчиков n-p-n типа*
Схема подключения датчиков p-n-p типа
Таблица подключения энкодеров p-n-p и n-p-n типа**
Схема подключения термосопротивления по трехпроводной схеме
-
Схема подключения термопар
-
Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мА и -1…1 В по трехпроводной схеме
-
Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме
-
Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме
-
Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм
-
*Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1–FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания.**При подключении энкодеров типа p-n-p на клемму SS1 подключается 0 В.При подключении энкодеров типа n-p-n на клемму SS1 подключается 24 В от отдельного источника питания. Клемма SS1 объединена со входом питания.

Важные изменения ПЛК210-0х

С 1 августа 2022 года контроллеры ПЛК210 поставляются с завода с новой версией прошивки и программируются в средеCODESYS V3.5 SP17 Patch 3.Понижение версии прошивки контроллеров, выпущенных после 1 августа 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.

Алгоритм адаптации проектов

Алгоритм адаптации проекта для версии CODESYS V3.5 SP17 Patch 3:

• УстановитеCODESYS V3.5 SP17 Patch 3.
• Загрузите пакет-таргет-файлов ОВЕНверсии 3.5.17.31
• Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты –CODESYS Installer – Install File).
• Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив).
• Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узелDevice– команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство).
• Обновите версию компилятора (Вид –POU– Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок).
• Обновите версию профиля визуализации (Вид –POU– Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок).
• Если вы использовали в проекте библиотеку CmpSysExec– то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
• Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.

Документация

Документация
webРуководство по эксплуатации ПЛК210-1х и ПЛК210-4G		pdf	18.22 MB
webРуководство по эксплуатации ПЛК210-0x		pdf	17.19 MB
Руководство по эксплуатации (краткое) ПЛК210-11		pdf	1.18 MB
Руководство по эксплуатации (краткое) ПЛК210-12		pdf	1.35 MB
Руководство по эксплуатации (краткое) ПЛК210-13		pdf	1.18 MB
Руководство по эксплуатации (краткое) ПЛК210-14		pdf	1.56 MB
Руководство по эксплуатации (краткое) ПЛК210-01		pdf	1.69 MB
Руководство по эксплуатации (краткое) ПЛК210-02		pdf	1.76 MB
Руководство по эксплуатации (краткое) ПЛК210-03		pdf	1.92 MB
Руководство по эксплуатации (краткое) ПЛК210-04		pdf	1.97 MB
Быстрый старт ПЛК210		pdf	1.32 MB
webОписание Web-интерфейса OpenWrt		pdf	7.2 MB
Функциональные возможности контроллеров ОВЕН		pdf	192.03 kB
Сертификаты
Декларация о соответствии на ПЛК200-04, ПЛК200-14, ПЛК210-04, ПЛК210-14	ТР ТС 020/2011	zip	0.86 MB
Сертификат соответствия в области пожарной безопасности на ПЛК210-01-02-03		zip	1.13 MB
Сертификат соответствия в области пожарной безопасности на ПЛК200-04/14 и ПЛК210-04/14		zip	1.13 MB
Сертификат промышленной безопасности на ПЛК210-4G		zip	2.06 MB
Сертификат промышленной безопасности на ПЛК200-04-14 и ПЛК210-04-14		zip	2.09 MB
Сертификат средств измерений ПЛК210-04	Россия. 84822-22	zip	226.12 kB
Сертификат средств измерений ПЛК210-04	Казахстан	zip	413.31 kB
Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G	ТР ТС 020/2011	zip	380.36 kB
Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G	ТР ТС 004/2011	zip	40.92 kB
Дополнительные материалы
Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН		pdf	2.69 MB
Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН		pdf	8.14 MB

Комплектация

Наименование	Количество
Контроллер ПЛК210 (исполнение в соответствии с заказом)	1 шт.
Кабель MicroUSB-USB 1.8 м	1 шт.
Кабель RJ45-RJ45 0.15 м	1 шт.
Комплект заглушек для портов	1
Клемма 2EGT-5.0-02P-14	2 шт.
Паспорт и Гарантийный талон	1 экз.
Краткое руководство	1 экз.
Быстрый старт	1 экз.
