ОВЕН ПЛК110-ТЛ — программируемый контроллер с исполнительной средой Телемеханика Лайт

•
•
•
•
•
•
•

ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

• Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
• Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
• Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
• Построение систем электроснабжения предприятий.
• Системы мониторинга работы оборудования.
• Системы управления освещением.

Отличительные особенности

• Программируется из SCADA-системыОВЕН Телемеханика ЛАЙТ.
• Объединение в один проект большого количества контроллеров.
• Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
• Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
• Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
• Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
• Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).

Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]

• Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
• Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
• Три уровня доступа: чтение данных, конфигурирование, администрирование.
• Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
• Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
• Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
• Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
• Ведение архива на USB-носителе.

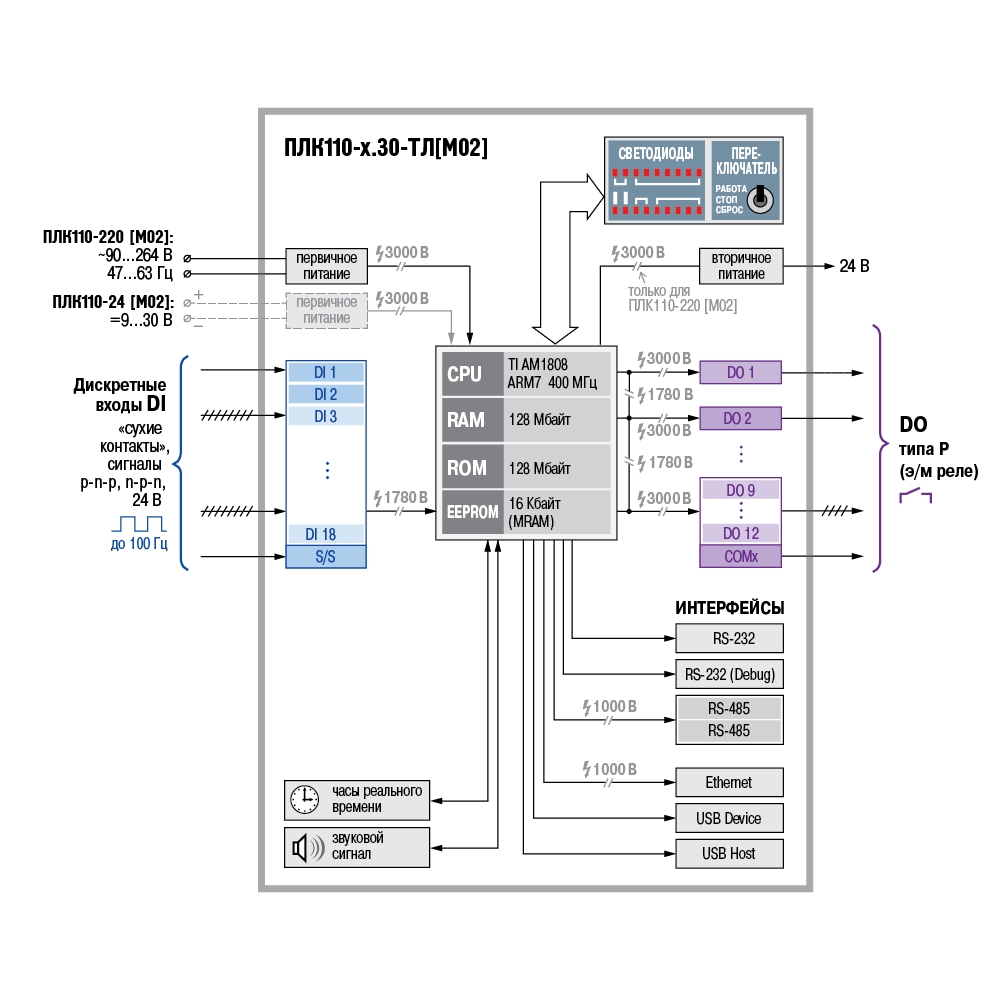

Функциональная схема

Технические характеристики

Параметр	Значение
Питание
Напряжение питания:
ПЛК110-24.30-ТЛ [М02]	от 9 до 30 В постоянного тока при Т > минус 20 °С,от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В)
ПЛК110-220.30-ТЛ [М02]	от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
Потребляемая мощность, не более:
ПЛК110-24.30-ТЛ [М02]	28 Вт
ПЛК110-220.30-ТЛ [М02]	41 ВА
Параметры встроенного источника питания:
ПЛК110-24.30-ТЛ [М02]	Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;
ПЛК110-220.30-ТЛ [М02]	Выходное напряжение 24 В±4 %, ток не более 400 мА
Цифровые (дискретные) входы
Количество входов	18
Тип входов по ГОСТ Р 51841–2001	1
Напряжение «логического нуля»	-3…5 В
Максимальный ток «логического нуля»	2 мА
Напряжение «логической единицы»	15…30 В
Максимальный ток «логической единицы»	9 мА (при 30 В)
Минимальная длительность импульса, воспринимаемого дискретным входом:	1,6 мс (меандр)
Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)– трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором– дискретные сигналы с напряжением от минус 3 до 30 В
Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов	12
Максимальный ток, коммутируемый контактами реле, не более	3 А
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	10 мс (выходы DО1…DО12)
Суммарный максимальный ток нагрузки группы реле:
COM1-COM2	3 А
COM3	3 А
COM4	3 А
COM5	12 А
COM6	12 А
COM7-COM10	-
Механический ресурс реле	– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Интерфейсы связи, количество
RS-485	2
RS-232	1
RS-232-Debug	1
Ethernet 100 Base-T	1

Модификации

Габаритные размеры

Схемы подключения

Расположение контактов для подключения внешних цепей ПЛК110-30-ТЛ [М02]

Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]. Схема для ПЛК110-220.30-ТЛ [М02] – аналогична

Подключение входных устройств и схемы входных элементов контроллера ПЛК110-30-ТЛ [М02]

Кабели

Наименование	Изображение	Комментарии	Длина, м
КС14		Применяется для прошивки и программирования контроллера ПЛК-110-30-ТЛ [М02] (порт RS-232 DEBUG).	1,8
КС16		Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232).	1,52,5
КС17		Применяется для связи контроллера ПЛК-110-30-ТЛ [М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01].

Документация и ПО

Документация
Руководство по эксплуатации ПЛК110-30-ТЛ [М02]		pdf	1.54 MB
Перечень поддерживаемых приборов и протоколов в среде Телемеханика ЛАЙТ		pdf	354.05 kB
Сертификаты
Сертификат соответствия ГОСТ Р на ПЛК-ТЛ		zip	1 MB
Декларация о соответствии на ПЛК-ТЛ		zip	44.7 kB
ПО
Полный дистрибутив Телемеханика ЛАЙТ (от 29.06.20)	версия 1.1.10	zip	176.07 MB
Обновление дистрибутива Телемеханика ЛАЙТ (от 15.09.21)	до версии 1.1.12	zip	168.02 MB

Комплектность

• Прибор ПЛК110-30-ТЛ [М02]
• Кабель для программирования КС14
• Руководство по эксплуатации
• Паспорт/гарантийный талон
