Данный контроллер предназначен для решения задач автоматизации, в которых возможностей моноблочных ПЛК семейства FX недостаточно, а возможности модульных контроллеров System-Q являются избыточными. В этом контроллере сочетаются лучшие свойства обеих линеек, позволяя потребителю выбрать для себя оптимальное соотношение функциональных возможностей и количества каналов ввода-вывода. Контроллер оптимально подходит для систем управления технологическим оборудованием, в которых требуется работа с большим количеством каналов ввода-вывода, расширенные функции позиционирования и управления движением, а также удобная и простая в программировании система коммуникаций.
Процессорные модули на данный момент представлены двумя моделями: L02CPU, способный обслуживать до 1024 каналов ввода-вывода и L26CPU-BT, обслуживающий 4096 каналов и имеющий на борту встроенную CC-Link-V2.0 станцию.Для удобства обслуживания процессоры можно оснастить дисплейным модулем, позволяющим менять настроечные параметры и осуществлять базовые возможности мониторинга.
Встроенный Ethernet порт теперь оснащен технологией, позволяющей подключиться к процессору, даже если его IP изначально не задан. При наличии нескольких процессоров в одной сети, программное обеспечение GX Works предоставит вам весь список подключенных устройств. Ethernet порт может быть использован для синхронизации времени по SNTP протоколу, что позволяет запускать связанные между собой процессы в разных ПЛК или вести запись временных меток аварийных событий.
На процессорном модуле имеется слот для SD/SDHC-карт памяти, который служит для сохранения программ, параметров или логов пользовательских данных объёмом до 4832кБ. Лог данных может вестись непрерывно или по событию.
Скорость интегрированного USB порта программирования была увеличена и теперь соответствует спецификации USB2.0. Для работы с процессорами L-серии требуется программное обеспечение GX Works2 или пакет iQ Works.
Расширенные возможности позиционирования
Процессорный модуль имеет ряд специальных возможностей присутствующих на борту у всех моделей L-серии, что существенно расширяет их применение в области задач управления перемещением. У контроллера имеется входных 16 каналов, для которых помимо стандартных дискретных входов могут быть задействованы на выбор функции высокоскоростных счетчиков для энкодеров, отслеживание коротких импульсов, а также функции прерываний. Выходные каналы могут быть назначены либо как стандартный выход (8 дискретных), либо как высокоскоростной ШИМ-контроллер для импульсного задания положения (макс. 2 канала.).

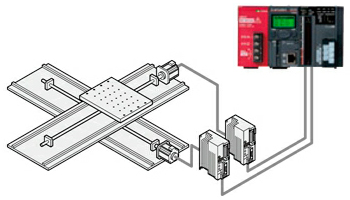

C помощью дополнительных модулей позиционирования, подключаемых по высокоскоростной оптической шине SSCNET III можно создавать системы управления движением высокой сложности, синхронизировать движение осей, в частности осуществлять круговую или линейную интерполяцию. Например, для модуля LD75D4 заявлены следующие характеристики: 4 оси, линейная интерполяция на 2-/3-/4-оси, 2-х осевая круговая интерполяция, размерность координат: мм, дюйм, градус, импульс; таблица позиционирования по 600 точек на ось, макс. выходная частота: 4 млн. имп./сек., предусмотрена фазовая компенсация импульсов, S-кривая ускорения/торможения для снижения вибраций.
Новые коммуникационные возможности
Благодаря программному обеспечению GX Works2 и новым возможностям коммуникационных модулей работать с последовательными интерфейсами стало гораздо удобнее. Для конфигурации модулей RS-232 и RS422485 теперь доступна универсальная утилита позволяющая программировать обмен в соответствии с готовым набором типовых протоколов, которые выбираются из списка популярных производителей оборудования. В случае если вам нужно сформировать свой протокол обмена с нестандартным устройством, то для этого больше не нужно прибегать к программированию – можно составить структуру пакета данных прямо в среде в интерактивной форме. Для анализа пакетов данных и состояния сигнальных линий так же есть интегрированные средства отладки.
►Спецификации:
Встроеннные функции:
Каталог L Серия
Процессорные модули на данный момент представлены двумя моделями: L02CPU, способный обслуживать до 1024 каналов ввода-вывода и L26CPU-BT, обслуживающий 4096 каналов и имеющий на борту встроенную CC-Link-V2.0 станцию.Для удобства обслуживания процессоры можно оснастить дисплейным модулем, позволяющим менять настроечные параметры и осуществлять базовые возможности мониторинга.
Встроенный Ethernet порт теперь оснащен технологией, позволяющей подключиться к процессору, даже если его IP изначально не задан. При наличии нескольких процессоров в одной сети, программное обеспечение GX Works предоставит вам весь список подключенных устройств. Ethernet порт может быть использован для синхронизации времени по SNTP протоколу, что позволяет запускать связанные между собой процессы в разных ПЛК или вести запись временных меток аварийных событий.
На процессорном модуле имеется слот для SD/SDHC-карт памяти, который служит для сохранения программ, параметров или логов пользовательских данных объёмом до 4832кБ. Лог данных может вестись непрерывно или по событию.
Скорость интегрированного USB порта программирования была увеличена и теперь соответствует спецификации USB2.0. Для работы с процессорами L-серии требуется программное обеспечение GX Works2 или пакет iQ Works.
Расширенные возможности позиционирования
Процессорный модуль имеет ряд специальных возможностей присутствующих на борту у всех моделей L-серии, что существенно расширяет их применение в области задач управления перемещением. У контроллера имеется входных 16 каналов, для которых помимо стандартных дискретных входов могут быть задействованы на выбор функции высокоскоростных счетчиков для энкодеров, отслеживание коротких импульсов, а также функции прерываний. Выходные каналы могут быть назначены либо как стандартный выход (8 дискретных), либо как высокоскоростной ШИМ-контроллер для импульсного задания положения (макс. 2 канала.).
C помощью дополнительных модулей позиционирования, подключаемых по высокоскоростной оптической шине SSCNET III можно создавать системы управления движением высокой сложности, синхронизировать движение осей, в частности осуществлять круговую или линейную интерполяцию. Например, для модуля LD75D4 заявлены следующие характеристики: 4 оси, линейная интерполяция на 2-/3-/4-оси, 2-х осевая круговая интерполяция, размерность координат: мм, дюйм, градус, импульс; таблица позиционирования по 600 точек на ось, макс. выходная частота: 4 млн. имп./сек., предусмотрена фазовая компенсация импульсов, S-кривая ускорения/торможения для снижения вибраций.
Новые коммуникационные возможности
Благодаря программному обеспечению GX Works2 и новым возможностям коммуникационных модулей работать с последовательными интерфейсами стало гораздо удобнее. Для конфигурации модулей RS-232 и RS422485 теперь доступна универсальная утилита позволяющая программировать обмен в соответствии с готовым набором типовых протоколов, которые выбираются из списка популярных производителей оборудования. В случае если вам нужно сформировать свой протокол обмена с нестандартным устройством, то для этого больше не нужно прибегать к программированию – можно составить структуру пакета данных прямо в среде в интерактивной форме. Для анализа пакетов данных и состояния сигнальных линий так же есть интегрированные средства отладки.
►Спецификации:
| Параметр | L02CPU | L26CPU-BT |
| Каналов ввода-вывода | 1024 | 4096 |
| Адресное пространство устройств (I/O device points): | 8192 точек | 8192 точек |
| Ёмкость программы | 20 тыс. шагов, | 260 тыс. шагов, |
| Быстродействие, нс / лог. инструкцию: | 40ns | 9.5ns |
| Ёмкость памяти данных программы | 80KB | 1040KB |
| Периферийные порты: | USB, Ethernet | USB, Ethernet |
| Поддержка SD-карт | + | + |
| Поддержка СС-Link | - | CC-Link IE станция (мастер/ведомый) |
| 16 каналов встроенного ввода и 8 вывода с выборочным назначением функций | Вход/выход общего назначения, вход прерываний, отслеживание коротких импульсов, позиционирование, высокоскоростной счетчик. | |
Встроеннные функции:
| Позиционирование | Количество осей: Максимум 2 оси | Максимальная частота: 200 000 имп./сек Высокоскоростная инициализация осей: 30μs (мин. время) Ускорение/торможение по S-кривым |
| Высокоскоростной счетчик Высокоскоростной выход | Кол-во каналов: максимум 2 канала | Максимальная частота счета: 200 000 имп/сек Тип входа: Открытый коллектор, дифф. линейный драйвер. Высокая точность определения фронта с разрешением до 5μs Встроенный ШИМ-контроллер с частотой до 200 кГц с шагом 0.1 мкс |
| Отслеживание коротких импульсов | Входных каналов: до 16ти | Минимальное время отклика: 10μs Позволяет детектировать сигналы, длительность которых существенно меньше времени цикла программы. |
| Вход прерываний | Кол-во каналов прерываний: до 16ти | Все встроенные входы CPU можно назначить как входы прерываний для высокоскоростной обработки событий. |
| Вход общего назначения | Высокоскоростных входов: 6 Стандартных входов: 10 | Минимальное время отклика высокоскоростных входов:10?s Минимальное время отклика стандартных входов: 100μs |
| Выход общего назначения | Дискретных выходов: 8 | Время срабатывания: 1μs или менее |
