Описание FX2N
Серия MELSEC FX2N оснащена более мощным процессором среди всех контроллеров MELSEC FX. Серия FX2N сочетает преимущества компактных контроллеров с производительностью модульных:
- Один из самых быстродействующих контроллеров в мире в данном классе: 0.08 us на логическую инструкцию.
- Обширный набор инструкций: 125 специализированных инструкций для эффективного программирования сложных задач
- Простота обращения
- Встроенные часы реального времени
- Встроенный ПИД-регулятор с автоматической настройкой параметров
- Операции с плавающей запятой, функция квадратного корня
- Большой размер памяти: до 16000 шагов управляющей программы

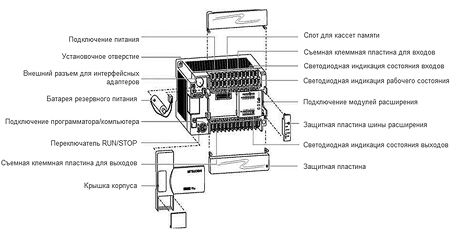

Структура FX2N
Полнофункциональный базовый блок
Встроенный источник питания
CPU
Встроенные дискретные I/O
Модули расширения для обеспечения требуемого количества I/O и необходимой функциональности
Использование в master и slave-режиме в сетях с конфигурацией 1:1 и 1 :п.
Использование в master-режиме в сетях I/O Link или Actor-Sensor Inter face (ASI)
Программное обеспечение, в том числе в соответствии с IEC 1131.3, панели оператора и ручной программатор
Широкий спектр аксессуаров
Особенности FX2N
Как и для всех контроллеров MELSEC FX, базовый модуль в серии FX2N представляет собой полнофункциональный контроллер (процессор, источник питания, встроенные I/O), способный функционировать автономно. Все исполнения базовых блоков имеют одинаковые CPU и одинаковую производительность. Предусмотрена 21 модификация базовых блоков FX2N, содержащих от 16 до 128 I/O. Предусмотрены модели FX2N с источниками питания 100-230 V АС или 24 V DC, с релейными или транзисторными выходами. Для питания собственных входов контроллер FX2N может использовать встроенный сервисный источник питания. Съемные клеммные панели облегчают и ускоряют монтажные работы. Широкий диапазон модулей расширения и специальных функциональных модулей FX2N позволяют Вам конфигурировать систему в точном соответствии с необходимыми требованиями. К базовому модулю FX2N, например, можно добавить модули I/O на 8 или 16 каналов или компактные блоки расширения содержащие входы и выходы одновременно, а также спец. функциональные модули (модули аналоговых I/O, позиционирования, коммуникационные и т.д.)
Серия MELSEC FX2N оснащена более мощным процессором среди всех контроллеров MELSEC FX. Серия FX2N сочетает преимущества компактных контроллеров с производительностью модульных:
- Один из самых быстродействующих контроллеров в мире в данном классе: 0.08 us на логическую инструкцию.
- Обширный набор инструкций: 125 специализированных инструкций для эффективного программирования сложных задач
- Простота обращения
- Встроенные часы реального времени
- Встроенный ПИД-регулятор с автоматической настройкой параметров
- Операции с плавающей запятой, функция квадратного корня
- Большой размер памяти: до 16000 шагов управляющей программы
Структура FX2N
Полнофункциональный базовый блок
Встроенный источник питания
CPU
Встроенные дискретные I/O
Модули расширения для обеспечения требуемого количества I/O и необходимой функциональности
Использование в master и slave-режиме в сетях с конфигурацией 1:1 и 1 :п.
Использование в master-режиме в сетях I/O Link или Actor-Sensor Inter face (ASI)
Программное обеспечение, в том числе в соответствии с IEC 1131.3, панели оператора и ручной программатор
Широкий спектр аксессуаров
Особенности FX2N
Как и для всех контроллеров MELSEC FX, базовый модуль в серии FX2N представляет собой полнофункциональный контроллер (процессор, источник питания, встроенные I/O), способный функционировать автономно. Все исполнения базовых блоков имеют одинаковые CPU и одинаковую производительность. Предусмотрена 21 модификация базовых блоков FX2N, содержащих от 16 до 128 I/O. Предусмотрены модели FX2N с источниками питания 100-230 V АС или 24 V DC, с релейными или транзисторными выходами. Для питания собственных входов контроллер FX2N может использовать встроенный сервисный источник питания. Съемные клеммные панели облегчают и ускоряют монтажные работы. Широкий диапазон модулей расширения и специальных функциональных модулей FX2N позволяют Вам конфигурировать систему в точном соответствии с необходимыми требованиями. К базовому модулю FX2N, например, можно добавить модули I/O на 8 или 16 каналов или компактные блоки расширения содержащие входы и выходы одновременно, а также спец. функциональные модули (модули аналоговых I/O, позиционирования, коммуникационные и т.д.)
Следующие части кода несут информацию о:
Пример FX2N-16MR-ES/UL
1. FX2N -Обозначение серии ПЛК
2. 16 Количество входов/выходов.
3. Описание типа блока: М = базовый блок (Е = блок расширения ЕХ = входной модуль расширения EY = выходной модуль расширения)
4. Описание типа выхода: R = реле (Т = транзистор)
5а. Источник питания: Е = 100/240 A ~ (D = 24 B=, D12S=12 B=)
5b. Исполнение: S = Входы с общим плюсом или минусом (по выбору) Релейные выходы (SS = Входы с общим плюсом или минусом (по выбору) Транзисторные выходы общий минус)
6. UL = Сертификат UL
► Технические характеристики:
Инструкция по эксплуатации FX2N
Инструкция по эксплуатации FX2NС
Пример FX2N-16MR-ES/UL
1. FX2N -Обозначение серии ПЛК
2. 16 Количество входов/выходов.
3. Описание типа блока: М = базовый блок (Е = блок расширения ЕХ = входной модуль расширения EY = выходной модуль расширения)
4. Описание типа выхода: R = реле (Т = транзистор)
5а. Источник питания: Е = 100/240 A ~ (D = 24 B=, D12S=12 B=)
5b. Исполнение: S = Входы с общим плюсом или минусом (по выбору) Релейные выходы (SS = Входы с общим плюсом или минусом (по выбору) Транзисторные выходы общий минус)
6. UL = Сертификат UL
► Технические характеристики:
| Технические характеристики | FX2N- 16 M | FX2N- 32 M | FX2N- 48 M | FX2N- 64 M | FX2N- 80 M | FX2N- 128 M | |||
| Число каналов ввода/вывода | Макс. | ||||||||
| Электропитание | 100-240 В переменного тока (+10 % / -15 %), 50/60 Гц , 24 В | ||||||||
| Память для хранения программы | 8 К шагов программы управления (внутренняя RAM), опционально 16 К RAM/EEPROM | ||||||||
| Время выполнения команды | 0,08 мкс | ||||||||
| Встроенные входы | Количество входных каналов | 8 | 16 | 24 | 32 | 40 | 64 | ||
| Напряжение входного сигнала | 24 В= (+10 %) | ||||||||
| Вид входа | Положительная/отрицательная логика | ||||||||
| Время реагирования | Приблизительно 10 мс | ||||||||
| Развязка | Оптронная пара | ||||||||
| Встроенные выходы | Число выходных каналов | 8 | 16 | 24 | 32 | 40 | 64 | ||
| Коммутируемое напряжение | <~240 В, <=30 В (релейный выход), =5...30 В (транзисторный выход) | ||||||||
| Тип выхода | Релейный или транзисторный | ||||||||
| Макс. нагрузка | резистивная | 2 А/точка, макс. 8 А суммарный ток (реле), 0.5 А /точка; макс. 0.8 А на 4 точки выхода/клемму общего провода (транзистор) | |||||||
| индуктивная | 80 ВА (реле), 12 Вт/точка (при 24 В=); макс. 19.2 Вт на 4 точки выхода/клемму общего провода (транзистор) | ||||||||
| Время реагирования | 10 мс (реле)/ 0.2 мс транзистор | ||||||||
| Развязка | Оптронная пара | ||||||||
| Высокоскоростные счетчики | Всего 256, включая 6 однофазных (60 кГц) и 2 двухфазных (30 кГц) | ||||||||
| Потребление тока | 25 W / 30 VA | 30 W / 35 VA | 35 W / 40 VA | 40 W / 45 VA | 45 W / 50 VA | 65 VA | |||
| Вес, кг | 0,6 | 0,65 | 0,85 | 1,0 | 1,2 | 1,8 | |||
| Размеры (Ш х В х Г), мм | 150x90x 87 | 150x140x95 | 182x90x87 | 220x90x87 | 285x90x87 | 350x90x87 | |||
Инструкция по эксплуатации FX2N Инструкция по эксплуатации FX2NС
