Разработка данной серии была вызвана потребностями рынка в контроллере со следующими основными свойствами:
малогабаритный;
высокофункциональный;
привлекательный по цене.
Серия MELSEC FX1S - самый доступный представитель семейства контроллеров MELSEC FX. Предшественники данной серии модели FX0S/FX0N программно и аппаратно совместимы с современными аналогами FX1S/FX1N. Однако, стремясь удовлетворять современные потребности в многофункциональных контроллерах, в моделях FX1S добавлены следующие основные функции:
- встроенный позиционер;
- увеличенное быстродействие;
- увеличенная допустимая частота для встроенных входов быстрого счета импульсов;
- увеличенный размер памяти;
- дополнительные возможности по вводу и отображению данных;
- расширенные коммуникационные возможности.

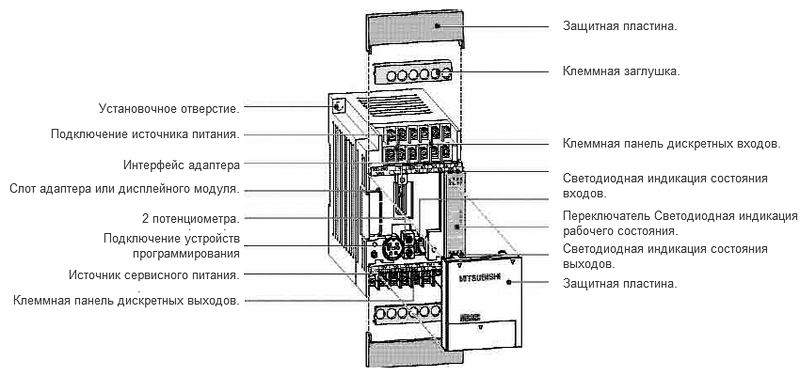

Структура контроллеров серии MELSEC FX1S
- полнофункциональный базовый блок;
- встроенный источник питания CPU со встроенным EEPROM;
- встроенные дискретные входы и выходы;
- часы реального времени;
- программное обеспечение, в том числе соответствующее IEC 1131.3;
- панели оператора;
- программаторы;
- аксессуары.

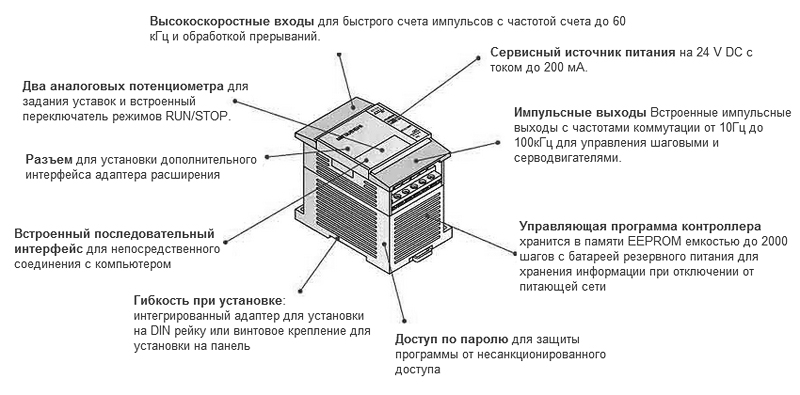

Особенности контроллеров серии MELSEC FX1S
Базовые блоки FX1S поставляются в различных исполнениях с различными источниками питания и типом выходов. Предусмотрены модели с источниками питания 230 V АС или 12 V DC и 24 V DC, с релейными или транзисторными выходами. Все исполнения базовых блоков FX1S имеют одинаковые CPU и одинаковую производительность.
малогабаритный;
высокофункциональный;
привлекательный по цене.
Серия MELSEC FX1S - самый доступный представитель семейства контроллеров MELSEC FX. Предшественники данной серии модели FX0S/FX0N программно и аппаратно совместимы с современными аналогами FX1S/FX1N. Однако, стремясь удовлетворять современные потребности в многофункциональных контроллерах, в моделях FX1S добавлены следующие основные функции:
- встроенный позиционер;
- увеличенное быстродействие;
- увеличенная допустимая частота для встроенных входов быстрого счета импульсов;
- увеличенный размер памяти;
- дополнительные возможности по вводу и отображению данных;
- расширенные коммуникационные возможности.
Структура контроллеров серии MELSEC FX1S
- полнофункциональный базовый блок;
- встроенный источник питания CPU со встроенным EEPROM;
- встроенные дискретные входы и выходы;
- часы реального времени;
- программное обеспечение, в том числе соответствующее IEC 1131.3;
- панели оператора;
- программаторы;
- аксессуары.
Особенности контроллеров серии MELSEC FX1S
Базовые блоки FX1S поставляются в различных исполнениях с различными источниками питания и типом выходов. Предусмотрены модели с источниками питания 230 V АС или 12 V DC и 24 V DC, с релейными или транзисторными выходами. Все исполнения базовых блоков FX1S имеют одинаковые CPU и одинаковую производительность.
Следующие части кода несут информацию о:
Пример FX1S-14MR-ES/UL
1. FX1S -Обозначение серии ПЛК
2. 14 Количество входов/выходов.
3. Описание типа блока: М = базовый блок (Е = блок расширения ЕХ = входной модуль расширения EY = выходной модуль расширения)
4. Описание типа выхода: R = реле (Т = транзистор)
5а. Источник питания: Е = 100/240 A ~ (D = 24 B=, D12S=12 B=)
5b. Исполнение: S = Входы с общим плюсом или минусом (по выбору) Релейные выходы (SS = Входы с общим плюсом или минусом (по выбору) Транзисторные выходы общий минус) 6. UL = Сертификат UL
► Технические характеристики:
Инструкция по эксплуатации FX1S
Пример FX1S-14MR-ES/UL
1. FX1S -Обозначение серии ПЛК
2. 14 Количество входов/выходов.
3. Описание типа блока: М = базовый блок (Е = блок расширения ЕХ = входной модуль расширения EY = выходной модуль расширения)
4. Описание типа выхода: R = реле (Т = транзистор)
5а. Источник питания: Е = 100/240 A ~ (D = 24 B=, D12S=12 B=)
5b. Исполнение: S = Входы с общим плюсом или минусом (по выбору) Релейные выходы (SS = Входы с общим плюсом или минусом (по выбору) Транзисторные выходы общий минус) 6. UL = Сертификат UL
► Технические характеристики:
| Технические характеристики | FX1S-10M | FX1S-14M | FX1S-20M | FX1S-30M | |||||
| Число каналов ввода/вывода | Макс. 30 | ||||||||
| Электропитание | 100-240 В переменного тока (+10 % / -15 %), 50/60 Гц | ||||||||
| Память для хранения программы | 2 К шагов EEPROM (внутренняя) | ||||||||
| Время выполнения команды | 0,55 - 0,7 чs стандартная инструкция | ||||||||
| Встроенные входы | Количество входных каналов | 6 | 8 | 12 | 16 | ||||
| Напряжение входного сигнала | 24 В= (+10 %) | ||||||||
| Вид входа | Положительная/отрицательная логика | ||||||||
| Время реагирования | Приблизительно 10 мс | ||||||||
| Развязка | Оптронная пара | ||||||||
| Встроенные выходы | Число выходных каналов | 4 | 6 | 8 | 14 | ||||
| Коммутируемое напряжение | <~240 В, <=30 В (релейный выход), =5...30 В (транзисторный выход) | ||||||||
| Тип выхода | Релейный или транзисторный | ||||||||
| Макс. нагрузка | резистивная | 2 А/точка, макс. 8 А суммарный ток (реле), 0.5 А /точка; макс. 0.8 А на 4 точки выхода/клемму общего провода (транзистор) | |||||||
| индуктивная | 80 ВА (реле), 12 Вт/точка (при 24 В) | ||||||||
| Время реагирования | 10 мс (реле)/ 0.2 мс транзистор | ||||||||
| Развязка | Оптронная пара | ||||||||
| Высокоскоростные счетчики | Всего 21, включая 16 однофазных (C235 - C250) и 5 двухфазных (C251 - C255) | ||||||||
| Потребление тока | |||||||||
| Размеры (Ш х В х Г) в мм | 60x90x75 | 60x90x75 | 75x90x75 | 100x90x75 | |||||
Инструкция по эксплуатации FX1S
