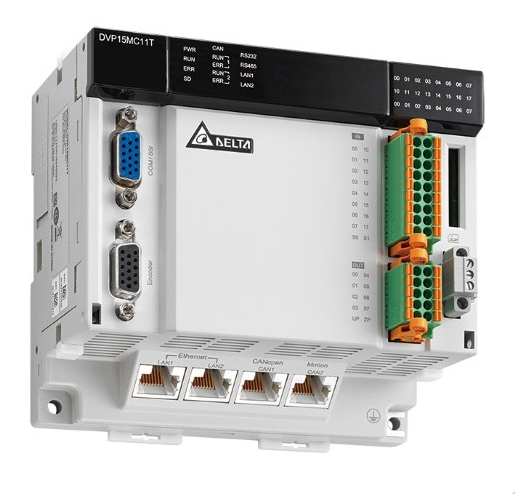

Delta Electronics DVP-MC — Программируемые контроллеры

Многоосевой контроллер движения + ПЛК в одном корпусе

DVP-15MC	DVP-50MC
Управление приводами по шине CANopen (базовый протокол связи CANopen DS301 и протокол управления движением DSP402)	Управление приводами по шине EtherCat (+ порт CANopen с базовым протоколом связи DS301)

Основные характеристики:

• Управление до 24 реальных осей
• Поддержка виртуальных приводов
• 2 встроенных интерфейса энкодера + 1 интерфейс абсолютного энкодера SSI
• Простота использования благодаря встроенным инструкциям управления движения, вкл. Jerk, BufferMode, координтаного перемещения и т.п.
• Инструкции позиционирования по отдельным осям
• поддерживает стандартные библиотеки инструкций управления движением
• Готовые инструкции E-CAM (“электронный кулачок”) и электронный редуктор.
  Идеально подходят для барабанного ножа и устройств типа «летающие ножницы»
• Поддержка G-кодов: до 8 осей, линейная / дуговая / спиральная интерполяция
• Операции с плавающей запятой: 1 ГГц, поддержка LREAL
• Управление 4 приводами с частотой синхронизации 2мс и 8 приводами с частотой синхронизации 4мс
• Встроенные быстродействующие входы/выходы: 16DI/8DO
• Память: программа 20 Мб, память позиций перемещения 20Мб
• Встроенные Ethernet, CANopen, RS-485 :
  DVP-15MC: 1 порт CANopen в качестве хоста или ведомой станции, 1 порт CANopen (Motion) для управления движением, 2 порта Ethernet, 1 порт RS-232 и 1 порт RS-485
  DVP-50MC: 2 порта CANopen в качестве хоста или ведомой станции, 1 порт EtherCAT для управления движением, 1 порт Ethernet, 1 порт RS-232 и 1 порт RS-485
• Поддержка SD-карты
• Поддержка право- и левосторонних модулей расширения



  Левосторонняя высокоскоростная шина расширения

  Правосторонняя шина расширения

* Часть функций в разработке. Наличие требуемого функционала уточняйте при заказе.

DVP-10MC

Контроллер движения + ПЛК в одном корпусе.
Управляет приводами Delta ASD-A2 по шине CAN.

Основные характеристики:

• Встроенные быстродействующие входы/выходы: 12 (8DI/4DO)
• Память: лестничная диаграмма - 16К шагов, память позиций перемещений - 1Мб
• Функция E-CAM (“электронный кулачок”, до 16 кривых, макс. 2048 точек) и электронный редуктор
  Идеально подходит для вращающихся устройств или устройств типа «летающие ножницы»
• Функции контроллера движения:
  • Поддержка интерполированного движения по 3-м осям + одна вспомогательная ось (позиционирование)
  • Инструкции позиционирования по отдельным осям (до 4-х)
  • Функция "электронной передачи" между осями
  • Управление 4 приводами с частотой синхронизации 2мс
    и 8 приводами с частотой синхронизации 4мс
  • Готовые инструкции для барабанной резки и летучих ножниц

• Поддержка функций G-код при вводе данных
  Поддержка G-кодов (6000 строк) и их динамическая загрузка (Modbus 0x7A)
  Адаптирован для многокоординатного движения
  Работа с абсолютными и относительными перемещениями

• Поддержка виртуальных приводов
• Управление скоростью
• Логические и математические инструкции
• Встроенные Ethernet, CANopen, RS-485
  Гибкость применения в промышленных сетях (поддерживает DeviceNet Master/Slave, CANopen Master/Slave, PROFIBUS-DP Slave и многие другие модули)
• Встроееный интерфейс энкодера типа LD, с питанием 5 или 24 VDC, до 250кГц
• Поддержка высокоскоростного обмена и синхронизации (30 мкс)
• Скорость передачи данных 1Mб/с
  Повышает точность управления движением
• Поддержка право- и левосторонних модулей расширения
  Упрощает расширение конфигурации системы до 480 точек входов/выходов и использование DeviceNet, PROFIBUS

  Правосторонняя шина расширения

  Левосторонняя высокоскоростная шина расширения

Применение:

Области успешного применения:

• Пищевое оборудование, упаковочные машины
• "Летающие ножницы" и барабанные ножи
• Складские комплексы
• Намоточные машины
• Различные манипуляторы
