Delta Electronics DVP-EH2 — программируемые контроллеры

Компания DELTA ELECTRONICS модернизировала серию высокопроизводительных промышленных контроллеров DVP-EH.

Второе поколение называется DVP-EH2, имеет дополнительные функциональные возможности и существенно превосходит старую серию по некоторым параметрам.

Контроллеры EH2 сохранили основные характеристики серии EH: высокое быстродействие - 0,24 мкс на базовую инструкцию; память программы – 16 тыс. шагов; возможность расширения до 512 дискретных входов/выходов, а также встроенное управление по 4-м осям (40EH). Кроме этого, контроллеры DVP-EH2 имеют 2 высокоскоростных 200кГц аппаратных счетчика, 2 высокоскоростных 200кГц импульсных выхода и поддержку инструкций управления движением по 2-м координатам с линейной и круговой интерполяцией, подходящих для большинства видов позиционирования.

Контроллеры DVP-EH2 имеют более высокую скорость обмена между базовым модулем и модулями расширения, что позволяет значительно увеличить общую производительность системы. Кроме того, для хранения данных в серии EH2 есть встроенная Flash-память, что повышает надежность работы программы. Новые прикладные инструкции, поддержка которых добавлена в EH2, разработаны для трудоемких операций и расширенного управления движением.


Подробное описание.


► Характеристики:

Характеристики	ES	EX	SS	SA	SX	SC	EH2	SV	PM
Напряжение питания
~220В	+	+					+		+
=24В	+	+	+	+	+	+		+
Число выходов/входов
256
512
Память программы
4K шагов	+	+	+
8K шагов				+	+	+
16K шагов							+	+
64K шагов									+
Специальные функции
Часы реальн.времени				+	+	+	+	+
FLASH-память							+	+	+
Поддержка спец. модулей расширения			+	+	+	+	+	+	+
Поддержка плат расширения							+		+
Поддержка высокоскоростных модулей							+	+	+
Встроенные AI / AO		+			+
Линейная / круговая интерполяция						+	+	+	+
Поддержка инструкций позиционирования						+	+	+	+
Входной сигнал MPG									+
Совместимость с G-Code / M-Code									+
Полоса пропускания высокоскоростных счетчиков (1-фазных)
20кГц	+	+	+	+	+
100кГц						+
200кГц							+	+	+
Полоса пропускания высокоскоростных импульсных выходов
10кГц	+	+	+
50кГц				+	+
100кГц						+
200кГц							+	+
500кГц									+
Функции связи
COM1 RS-232	+	+	+	+	+	+	+	+	+
COM2 RS-485	+	+	+	+	+	+	+	+	+
3" комм. порт							+		+
Связь PLC EASI LINK				+	+	+	+	+
Profibus			+	+	+	+		+
DeviceNet			+	+	+	+		+
Modem								+
Industrial Ethernet Network								+

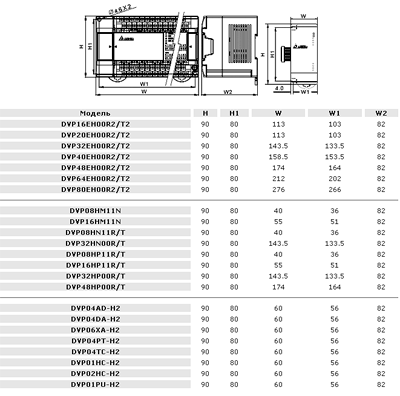

► Размеры:



Каталог "Программируемые контроллеры"

Руководство по программированию

Руководство по эксплуатации
