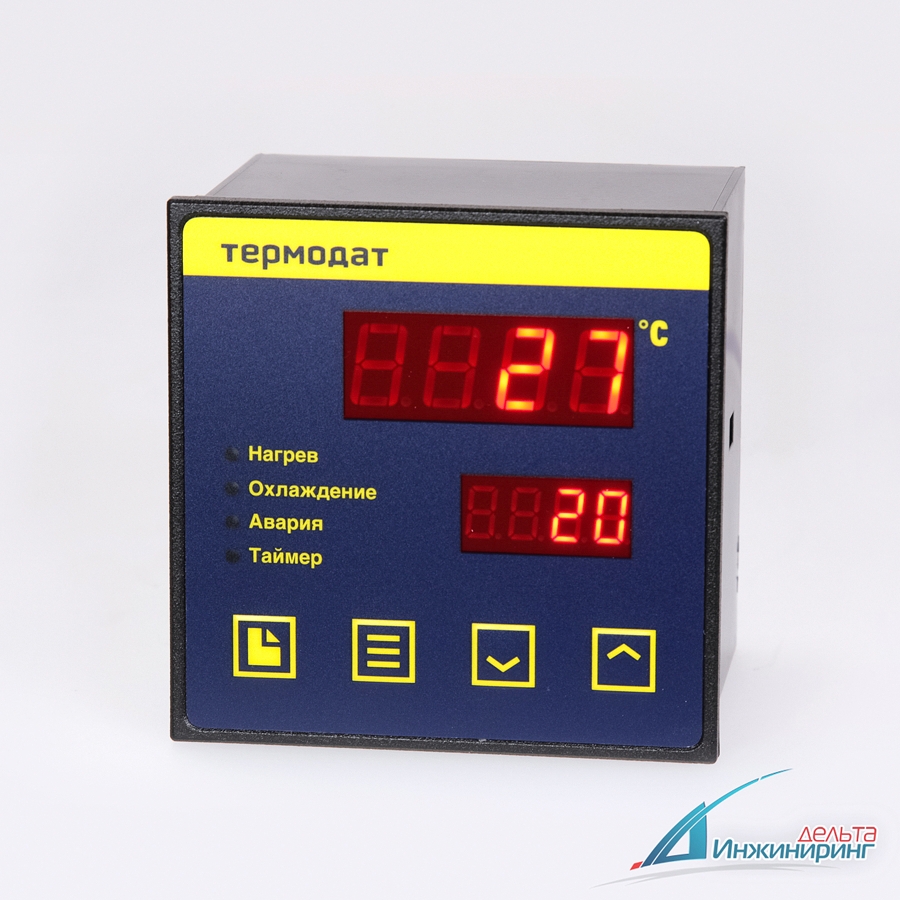

ТЕРМОДАТ 10K6 — Терморегуляторы со светодиодными индикаторами

- Регулятор температуры
- ПИД или позиционное регулирование
- Автоматическая настройка ПИД-коэфиициентов
- Выходы: релейный, транзисторный и релейно-симисторный
- Универсальный вход
- Аварийная сигнализация
- Таймер
- Контроль обрыва датчика
- Защита "холодного" нагревателя
- Прочный пластиковый корпус


Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Режимы работы: нагрев, охлаждение, или комбинированный нагрев/охлаждение. Разрешение по темпеартуре 1°С или 0,1°С, зависит от типа датчика и задается пользователем.

2 выхода: один всегда релейный, второй может быть релейным, транзисторным или симисторным. Релейный выход (тип Р) способен коммутировать до 7А, ~220В (на активной нагрузке). Транзисторный выход (тип Т) предназначен для плавного управления мощностью нагревателей с помощью силовых тиристорных блоков типа СБ. Симисторный выход (тип С, коммутируемый ток до 1А, ~220В) предназначен для включения активной или индуктивной нагрузки. Он может быть использован для включения пускателя или для управления внешним пускателем.

Назначение каждого выхода задается пользователем. Любой из выходов может быть использован для управления нагревателем. Другой выход при этом может служить для включения охладителя, таймера или аварийной сигнализации.

► Технические характеристики

Типы датчиков:	Термопары ТХА (К), ТХК (L), ТЖК (J), ТМКн (Т), ТНН (N), ТПП (S), ТПП (R), ТПР (В), ТВР (А-1, А-2, А-3) Автоматическая компенсация или ручная установка температуры компенсации в диапазоне от 0 до 100'С или отключена); термосопротивления Pt, M, Ni, Cu и П; датчики с выходом 0…40мА (0…5; 4…20мА)
Выходы:	Реле с переключающимися контактами (7А, ~220В), реле с нормально замкнутыми контактами, симисторный, транзисторный
Закон регулирования:	ПИД, двухпозиционный
Диапазон температур измерения:	От -270°С до 2500°С, (зависит от типа датчика)
Напряжение питания:	140...220В
Диапазон температур эксплуатации:	От -30°С до +50°С
Корпус:	Пластиковый, для щитового монтажа
Дисплей:	Светодиодный, 2 строки по 4 разряда, красный, высота символов 14мм и 10мм.
Габаритные размеры:	Лицевая панель 96х96мм., глубина 95мм, вырез в щите 92х92мм
Гарантия:	5 лет

Модель	Описание
10K6-D4/1УВ/1Р/1РС/1Т	ПИД регулятор температуры. Один универсальный вход. Три выхода: реле с переключающимися контактами (7А, ~220В); релейно-симисторный; транзисторный
10K6-D4/1УВ/1Р/1РС/1Т/485	ПИД регулятор температуры. Один универсальный вход. Три выхода: реле с переключающимися контактами (7А, ~220В); релейно-симисторный; транзисторный RS-485
