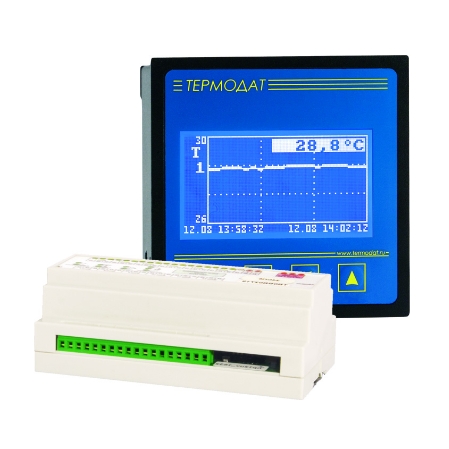

ТЕРМОДАТ 25E5 (8 - 12 каналов) — Многоканальные регуляторы температуры с графическим дисплеем

Многоканальный программный регулятор температуры - электронный самописец, предназначен для: измерения и регулирования температуры по программе по 8 или 12 каналам одновременно.
График температуры отображается на дисплее.
В периферийном блоке имеется по одному или по два выхода на каждый измерительный канал. Один из выходов основной и может служить для управления нагревателем, второй выход на каждом канале дополнительный для управления охлаждением или для аварийной сигнализации.
Основные выходы трёх типов - реле, симисторный, аналоговый или транзисторный (для управления силовыми блоками).
Дополнительные выходы релейного типа.
Для обобщённой аварийной сигнализации служат два реле, находящиеся в блоке индикации.
Блок управления имеет архивную память и внешний интерфейс RS485 с гальванической изоляцией.

► Технические характеристики

Типы датчиков:	Термопары ТХА (K), ТХК(L), ТЖК(J), ТМКн(T), ТНН(N), ТПП(S), ТПП(R) ТПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3); термосопротивления Pt, M, Ni, Cu и П; датчики с выходом 0:40мА (0:5; 4:20мА)
Выходы:	реле, симисторные, транзисторные, аналоговые, 2 аварийных реле на блоке индикации и управления
Закон регулирования:	ПИД, регулирование по программе (до 80 программ)
Диапазон температур измерения:	От -270°С до 2500°С, (зависит от типа датчика)
Напряжение питания:	~220В
Диапазон температур эксплуатации:	От +5°С до +45°С
Корпус:	Блок индикации и управления: металлический, для щитового монтажа Блок измерения и выходов: пластмассовый корпус с креплением на DIN-рейку
Дисплей:	Графический, 3,5 дюйма.
Габаритные размеры:	Блок индикации и управления: 96х96х95мм, вырез в щите 92х92мм Блок измерения и выходов: 520х140х92мм.
Гарантия:	3 года

Модель	Описание
25Е5/2Р/485/4М-РВ/8УВ/8Р	8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/8УВ/8Р/8Р	8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/8УВ/8Т/8Р	8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/8УВ/8С/8Р	8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12Р/12Р	12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12Т/12Р	12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12С/12Р	12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А	12 универсальных входов, 12 аналоговых выходов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память

Руководство по эксплуатации Termodat-25E5_12UV_12R_12R_12A.pdf

В моделях Термодат-25Е6 увеличен размер архивной памяти до 8 Гбайт и добавлен разъем USB для Flash-диска
