ОВЕН ТРМ210 — Терморегулятор, регулятор давления с интерфейсом RS-48

Назначение ПИД-регулятора ОВЕН ТРМ210

ОВЕН ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.
Класс точности регулятора 0,5/0,25.

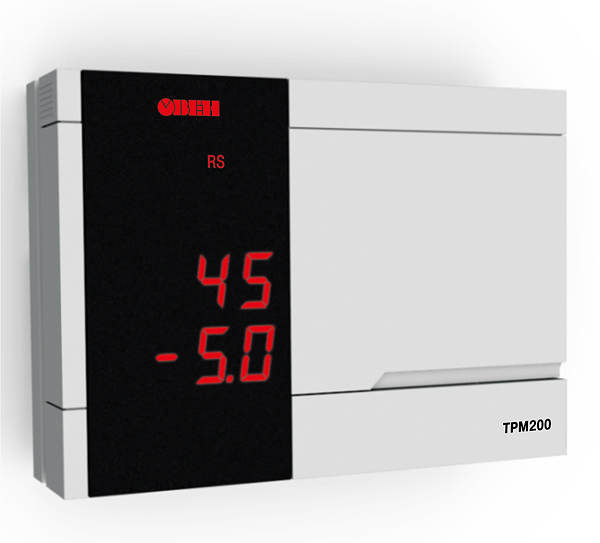

Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1 Щ2.

Функциональные возможности ПИД - регулятора ОВЕН ТРМ210

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
• ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
• ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
• СИГНАЛИЗАЦИЯ об аварийной ситуации двух типов:
– о выходе регулируемой величины за заданные пределы;
– об обрыве в цепи регулирования (LBA)
• РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
• БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
• ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
• КОНФИГУРИРОВАНИЕ на ПК или с передней панели прибора
• УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов

Руководство по эксплуатации


Питание

Напряжение питания	90:245 В переменного тока
Частота напряжения питания	47...63 Гц

Универсальный вход 1

Типы входных датчиков и сигналов	см. таблицу "Характеристики измерительных датчиков"
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала
- тока	100 Ом + 0,1 % (при подключении внешнего резистора)
- напряжения	не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра	+0,5 %
	+0,25 %

Дополнительный вход 2

Сопротивление внешнего ключа:
- в состоянии "замкнуто"	0...1 кОм
- в состоянии "разомкнуто"	более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Корпус

Габаритные размеры и степень защиты корпуса:
- щитовой Щ1	96х96х70 мм, IP54*
- щитовой Щ2	96х48х100 мм, IP54*
- настенный Н	130х105х65 мм, IP44
* со стороны передней панели

Характеристики выходных устройств

Обозн.	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока
К	транзисторная оптопара структуры n-p-n типа	200 мА при 50 В пост. тока
С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь "параметр-ток 4:20 мА"	нагрузка 0:1000 Ом, напряжение питания 10...30 В пост. тока
У	цифроаналоговый преобразователь "параметр-напряжение 0:10 В"	нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Характеристики измерительных датчиков

Код in-t	Тип датчика	Диапазон измерений
r385	ТСП50 W100 = 1.385	-200:+750 °С
r.385	ТСП100 W100 = 1.385 (Pt 100)	-200:+750 °С
r391	ТСП50 W100 = 1.391	-200:+750 °С
r.391	ТСП100 W100 = 1.391	-200:+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	-200:+750 °С
r426	ТСМ50 W100 = 1.426	-50:+200 °С
r.426	ТСМ100 W100 = 1.426	-50:+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	-50:+200 °С
r428	ТСМ50 W100 = 1.428	-190:+200 °С
r.428	ТСМ100 W100 = 1.428	-190:+200 °С
E_A1	термопара ТВР (А-1)	0:+2500 °С
E_A2	термопара ТВР (А-2)	0:+1800 °C
E_A3	термопара ТВР (А-3)	0:+1800 °C
E_ _b	термопара ТПР (В)	+200:+1800 °C
E_ _J	термопара ТЖК (J)	-200:+1200 °С
E_ _K	термопара ТХА (K)	-200:+1300 °С
E_ _L	термопара ТХК (L)	-200:+800 °С
E_ _n	термопара ТНН (N)	-200:+1300 °С
E_ _r	термопара ТПП (R)	0:+1750 °C
E_ _S	термопара ТПП (S)	0:+1750 °C
E_ _t	термопара ТМК (Т)	-200:+400 °C
i 0_5	ток 0:5 мА	0:100 %
i 0.20	ток 0:20 мA	0:100 %
i 4.20	ток 4:20 мА	0:100 %
U-50	напряжение -50:+50 мВ	0:100 %
U0_1	напряжение 0:1 В	0:100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора	+1:+50 °C
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °C)	30...80 %
