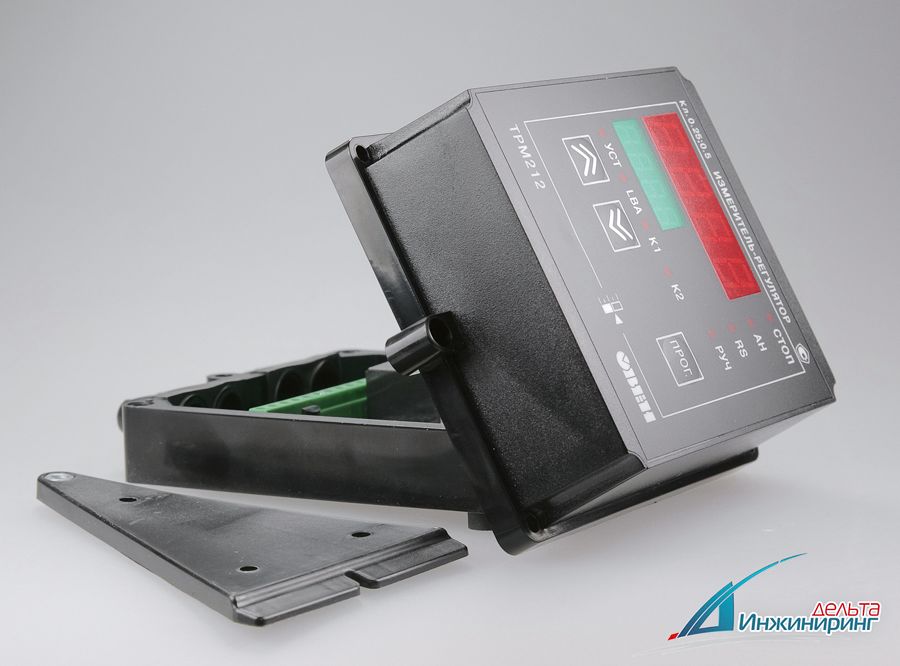

ОВЕН ТРМ212 — Терморегулятор

Назначение прибора ОВЕН ТРМ212

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

• в системах ГВС, газового и парового отопления;
• в теплообменных аппаратах (пастеризаторах);
• при подаче охлаждающей жидкости в контурах водяных охладителей;
• при регулировании соотношения газ/воздух, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Основные функции прибора ОВЕН ТРМ212

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• Возможность работы с датчиками, имеющими квадратичную характеристику
• Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
• Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
• ПИД-регулирование измеренной или вычисленной величины с использованием:
  • электропривода запорно-регулирующего (КЗР) или трехходового клапана
  • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
• Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
• Подключение датчика положения задвижки ко входу 2
• График коррекции уставки регулятора по величине, измеренной на втором входе
• Дистанционный пуск и остановка ПИД-регулятора
• Сигнализация об обрыве в цепи регулирования (LBA)
• Встроенный интерфейс RS'485 (протокол ОВЕН, Modbus ASCI/RTU)
• Конфигурирование на ПК или с лицевой панели прибора
• Уровни защиты настроек для разных групп специалистов

Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ212: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Технические характеристики

Питание

Функции входов

Универсальные измерительные входы

Дополнительный вход (вход 2)

Выходы

Интерфейс связи

Корпус

Характеристики выходных устройств

Характеристики датчиков и входных сигналов

Условия эксплуатации

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	4 А при 220 В 50 Гц, cos> 0,4
К	транзисторная оптопара n-p-n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 25 мА

Внимание

В отличие от ТРМ12 при заказе ТРМ212, тип входа не указывается, так как во всех модификациях данного прибора вход является универсальным!!! Например: ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 (1й выход – реле "больше", 2й выход – реле "меньше"). ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).

Универсальные измерительные входы

Терморегулятор ОВЕН ТРМ212 имеет два универсальных входа, к которым могут быть подключены датчики следующих типов:

• термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, Pt100;
• термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
• датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Использование входа 2 в качестве дополнительного для дистанционного управления

К дополнительному входу (вход 2) ТРМ212 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Использование входа 2 для подключения датчика положения задвижки

Ко входу 2 ТРМ212 можно подключить датчик положения задвижки следующих типов:

• резистивный (до 2 кОм);
• токовый (0...20 мА).

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ212 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»). Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ212 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:

• электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
• задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).

Управление может осуществляться в автоматическом, ручном и дистанционном режимах. Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ212 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:

1. выходит за заданный диапазон;
2. превышает уставку регулятора на заданную величину;
3. меньше уставки регулятора на заданную величину;
4. находится в заданном диапазоне;
5. аналог. п. 1 с блокировкой 1-го срабатывания; аналог. п. 2 с блокировкой 1-го срабатывания;
6. аналог. п. 3 с блокировкой 1-го срабатывания;
7. превышает заданную величину по абсолютному значению;
8. меньше заданной величины по абсолютному значению;
9. аналог. п. 8 с блокировкой 1-го срабатывания;
10. аналог. п. 9 с блокировкой 1-го срабатывания.

Тип аварийной сигнализации задается пользователем. При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени. При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Выходные устройства прибора ТРМ212

Выходные устройства ТРМ212 могут быть следующих типов:

• э/м реле;
• транзисторная оптопара;
• симисторная оптопара;
• выход для управления внешним твердотельным реле;
• цифроаналоговый преобразователь «параметр – ток 4...20 мА»";
• цифроаналоговый преобразователь «параметр – напряжение 0...10 В».

Два выходных устройства (ВУ) устанавливаются в следующих сочетаниях:

два однотипных дискретных ВУ (э/м реле, транзисторные или симисторные оптопара, выходы для управления внешним твердотельным реле);

ВУ1 – аналоговое (ЦАП 4...20 мА или 0...10 В) для управления аналоговой задвижкой, ВУ2 – дискретное для подключения внешней аварийной сигнализации.

Интерфейс RS-485

В ТРМ212 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

• конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
• передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ212 к ПК производится через адаптер ОВЕН АС3-М или АС4. При интеграции ТРМ212 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
