ОВЕН ТРМ201 — Терморегулятор одноканальный с RS-485

Назначение прибора ОВЕН ТРМ201

Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485.
Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

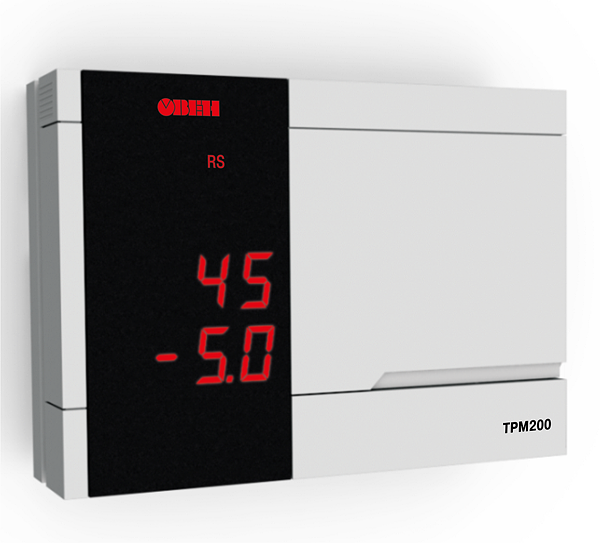

Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности измерителя-регулятора ОВЕН ТРМ201

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
• РЕГУЛИРОВАНИЕ входной величины:
- двухпозиционное регулирование;
- аналоговое П-регулирование;
• ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
• РЕГИСТРАЦИЯ измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
• ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)
• КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
• БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВКИ с лицевой панели прибора
• УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов


Руководство по эксплуатации

Питание

Напряжение питания	90:245 В переменного тока
Частота напряжения питания	47...63 Гц

Универсальный вход

Типы входных датчиков и сигналов	см. таблицу "Характеристики измерительных датчиков"
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала
- тока	100 Ом + 0,1 % (при подключении внешнего резистора)
- напряжения	не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра- при использовании термопреобразователя сопротивления	+0,5 %
	+0,25 %

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара

Корпус

Габаритные размеры и степень защиты корпуса:
- щитовой Щ1	96х96х70 мм, IP54*
- щитовой Щ2	96х48х100 мм, IP54*
- настенный Н	130х105х65 мм, IP44
* со стороны передней панели

Характеристики выходных устройств

Обозн.	Тип выходного устройства (ВУ)	Электрическиехарактеристики
Р	электромагнитное реле	8 А при 220 В, cos > 0,4
К	транзисторная оптопара структуры n-p-n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
С3	три симисторные оптопары для управления трехфазной нагрузкой	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь "параметр-ток 4:20 мА"	нагрузка 0:1000 Ом, напряжение питания 10...30 В пост. тока
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 50 мА

Характеристики измерительных датчиков

Код in.t	Тип датчика	Диапазон измерений
r385	ТСП50 W100 = 1.385	-200:+750 °С
r.385	ТСП100 W100 = 1.385 (Pt 100)	-200:+750 °С
r391	ТСП50 W100 = 1.391	-200:+750 °С
r.391	ТСП100 W100 = 1.391	-200:+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	-200:+750 °С
r426	ТСМ50 W100 = 1.426	-50:+200 °С
r.426	ТСМ100 W100 = 1.426	-50:+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	-50:+200 °С
r428	ТСМ50 W100 = 1.428	-190:+200 °С
r.428	ТСМ100 W100 = 1.428	-190:+200 °С
E_A1	термопара ТВР (А-1)	0:+2500 °С
E_A2	термопара ТВР (А-2)	0:+1800 °C
E_A3	термопара ТВР (А-3)	0:+1800 °C
E_ _b	термопара ТПР (В)	+200:+1800 °C
E_ _J	термопара ТЖК (J)	-200:+1200 °С
E_ _K	термопара ТХА (K)	-200:+1300 °С
E_ _L	термопара ТХК (L)	-200:+800 °С
E_ _n	термопара ТНН (N)	-200:+1300 °С
E_ _r	термопара ТПП (R)	0:+1750 °C
E_ _S	термопара ТПП (S)	0:+1750 °C
E_ _t	термопара ТМК (Т)	-200:+400 °C
i 0_5	ток 0:5 мА	0:100 %
i 0.20	ток 0:20 мA	0:100 %
i 4.20	ток 4:20 мА	0:100 %
U-50	напряжение -50:+50 мВ	0:100 %
U0_1	напряжение 0:1 В	0:100 %

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +35 °С)	30...80 %
