ОВЕН ТВР1 — терморегулятор с таймером

ТВР1 терморегулятор с таймером

ТВР1 предназначен для регулирования температуры и других физических величин с отложенным запуском-остановкой технологического процесса по таймеру. Регулятор оснащен двумя индикаторами для отображения основной информации и оставшегося времени работы таймера в секундах, минутах или часах.В терморегуляторе доступно 10 готовых алгоритмов управления технологическим процессом по таймеру. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом.У регулятора два управляющих выхода: первый – для ON/OFF или ПИД-управления, второй – для подключения сигнализирующих устройств после окончания отсчета таймера.ТВР1 применяется для управления технологическими процессами в печах, камерах сушки и покраски, термоупаковочных аппаратах, в составе ультразвуковых ванн и полуавтоматических CIP-моек.

Преимущества

Совместимость с любыми датчикамиПоддерживает 42 типа сигналов: ТС, ТП, U, I, пирометрыБыстрый запуск без настройки10 готовых алгоритмов управления по таймеру: ручной и автоматический пуск/стоп, отложенный запускВыбор управляющего выхода при заказеРеле, транзистор или аналоговый — под конкретные требования вашего оборудования4 корпуса на выбор для удобного монтажаВ щит, на стену, на DIN-рейку

Возможности

• Управление процессом с ручным и автоматическим пуском-остановкой, а также с отложенным запуском
• Сигнализация об окончании времени работы таймера и два индикатора для одновременного отображения измеряемой величины и оставшегося времени
• Перезапуск цикла регулирования при смене технологического процесса и отслеживание фактического использования оборудования
• Предварительная продувка и вентиляция с отсчетом безопасного времени для старта технологического процесса
• Один универсальный вход для подключения 42 типов датчиков (ТС, ТП, U, I) и один дискретный вход для запуска или останова таймера
• Два выхода для управления исполнительными механизмами по ПИД- или двухпозиционному закону и подключения сигнализирующих устройств
• Удобная настройка и конфигурирование прибора с помощью ПК через встроенный порт USB Type-C

Обмен данными между приборами ОВЕН и любыми SCADA-системами по интерфейсу RS-485 с помощью бесплатногоOPC-сервераУдаленный мониторинг и управление с помощью бесплатного облачного сервисаOwenCloud

Алгоритмы работы регулятора по таймеру

В регуляторе ТВР1 заложено 10 алгоритмов регулирования в течение заданного времени. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом. Если вы не нашли нужный вам алгоритм, напишите нам черезформу обратной связи.

Алгоритм 1

РегулированиеУправление технологическим процессом с ручным запуском и автоматическим остановомПрименение

• управление тепличным климатом с ручным запуском в начале нового сезона выращивания растений
• управление системой полива с запуском перед жаркой неделей или после проверки состояния почвы
• управление системой охлаждения серверной комнаты с включением в часы пик или перед нагрузочными тестами
• запуск производства напитков с автоматическим смешиванием, карбонизацией и розливом

Алгоритм 2

РегулированиеУправление технологическим процессом с автоматическим запуском и остановом. В Алгоритме 3 доступна функция сигнализации об окончании времени работы таймера.Применение

• процесс закалки металла в промышленной печи
• система контроля дозирования в химической промышленности

Алгоритм 3

РегулированиеУправление технологическим процессом с автоматическим запуском и остановом. В Алгоритме 3 доступна функция сигнализации об окончании времени работы таймера.Применение

• процесс закалки металла в промышленной печи
• система контроля дозирования в химической промышленности

Алгоритм 4

РегулированиеУправление технологическим процессом с автоматическим запуском после выхода на уставку и автоматическим остановом после завершения работы таймераПрименение

• выдержка металла в печах термообработки при заданной температуре

Алгоритм 5

РегулированиеУправление технологическим процессом с автоматическим запуском после выхода на уставку и ручным остановом. В Алгоритме 7 доступна функция перезапуска цикла регулированияПрименение

• контроль температуры в лабораторной сушильной печи

Алгоритм 6

РегулированиеНепрерывное управление технологическим процессом с таймером для отслеживания фактического использования оборудования

Алгоритм 7

РегулированиеУправление технологическим процессом с автоматическим запуском после выхода на уставку и ручным остановом. В Алгоритме 7 доступна функция перезапуска цикла регулированияПрименение

• контроль температуры в лабораторной сушильной печи

Алгоритм 8

РегулированиеУправление технологическим процессом с ручным отложенным запуском и циклическим перезапуском

Алгоритм 9

РегулированиеУправление технологическим процессом с предварительной продувкой или вентиляцией и автоматическим запуском отсчета таймераПрименение

• продувка топочной камеры по таймеру с отсчетом безопасного времени старта розжига
• продувка печей для удаления влаги и посторонних запахов до загрузки теста и нагрева
• вентиляция окрасочной камеры для удаления паров растворителей

Алгоритм 10

РегулированиеУправление технологическим процессом в полуавтоматических CIP-мойкахПрименение

• очистка доильного оборудования и трубопроводов для передачи молока
• очистка танков для брожения и дозревания пива
• очистка линий розлива и резервуаров для сиропов
• очистка резервуаров для хранения растительных масел
• очистка оборудования для плавления шоколада или приготовления начинок

Технические характеристики

• Технически характеристики
• Характеристики измерительных датчиков
• Характеристики выходных устройств

Питание
Напряжение питания	~90…264 В, номинальное 230 В при 50, 60 Гц=21...120 В, номинальное 24 В
Потребляемая мощность, не более	10 Вт
Коммуникационные интерфейсы
Количество портов	1× RS-4851 × USB Type-C
Поддерживаемые протоколы	Modbus RTU, SlaveModbus ASCII, Slave
Конструктивные особенности
Щитовой Щ1	96×96×53 мм, IP54
Щитовой Щ2	96×48×100 мм, IP54
Настенный Н	110×130×69 мм, IP66
DIN-реечный Д	88×90×59мм, IP20
Масса, не более	0,4 кг
Средний срок службы	12 лет
Входы
Количество	1 × AI1 × DI
Время опроса входа, не более	1 с
Подключаемые сигналы	ТермосопротивленияТермопарыТок: 4...20 мА, 0...5 мА, 0...20 мАНапряжение: -50...+50 мВ, 0...1ВСухой контакт для кнопки «Пуск/Стоп» прибора
Предел относительной погрешности	0,25 %
Выходы
Количество	1 × DO, выход Р1 × DO или AO на выбор
Тип выхода
И	Ток 4…20 мА
Р	Электромагнитное реле: 8 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
Т	4...6 В, 40 мА: управление твердотельным реле

Термопреобразователи сопротивления
Обозначение сигнала	Описание сигнала	Диапазон измерения	Разрешающая способность
C 50	ТСМ (Cu50) W100="1.426	-50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100="1.428	-180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100="1.385	-200…+850 °С	0,1 °С
50 P	ТСП (50П) W100="1.391"	-200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100="1.426	-50…+200 °С	0,1 °С
100C	ТСМ (100М) W100="1.428	-180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100="1.385	-200…+850 °С	0,1 °С
100P	ТСП (100П) W100="1.391"	-200…+850 °С	0,1 °С
100n	ТСН (100Н) W100="1.617	-60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100="1.426	-50…+200 °С	0,1 °С
500C	ТСМ (500М) W100="1.428	-180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100="1.385	-200…+850 °С	0,1 °С
500P	ТСП (500П) W100="1.391"	-200…+850 °С	0,1 °С
500n	ТСН (500Н) W100="1.617	-60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100="1.426	-50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100="1.428	-180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100="1.385	-200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100="1.391"	-200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100="1.617	-60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100="1.426 (гр. 23)	-50…+200 °С	0,1 °С
Термоэлектрические преобразователи
Обозначение сигнала	Описание сигнала	Диапазон измерения	Разрешающая способность
tC. L	термопара ТХК (L)	-200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	-200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	-200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	-200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	-200...+900 °С	0,1 °С
Унифицированные сигналы
Тип входа	Диапазон измерения	Диапазон отображения	Разрешающая способность
i 0.5	Ток: 0…5 мА	0…100 %	0,01 мА
i 0.20	Ток: 0…20 мA	0…100 %	0,01 мА
i 4.20	Ток: 4…20 мА	0…100 %	0,01 мА
U -5.5	Напряжение: -50…+50 мВ	0…100 %	0,01 мВ
U 0.1	Напряжение: 0…1 В	0…100 %	0,01 мВ
U 0.10	Напряжение: 0…10 В	0…100 %	0,01 мВ

Тип выхода	Технические параметры
И	Цифро-аналоговый преобразователь (ЦАП)Выходной ток: 4…20 мАМаксимальная внешняя нагрузка: до 1 кОмНапряжение питания: 12…30 В
Р	Электромагнитное реле (переменный ток)Максимальный ток: 8 АНапряжение: до 250 ВКоэффициент мощности (cos φ): более 0,9Электромагнитное реле (постоянный ток)Максимальный ток: 3 АНапряжение: до 30 В
К	Транзисторная оптопара n-p-nПостоянный ток: не более 400 мАПостоянное напряжение: не более 60 В
Т	Выход для управления твердотельным релеВыходной ток: не более 40 мАВыходное напряжение высокого уровня: 4…6 ВВыходное напряжение низкого уровня: 0…0,7 В

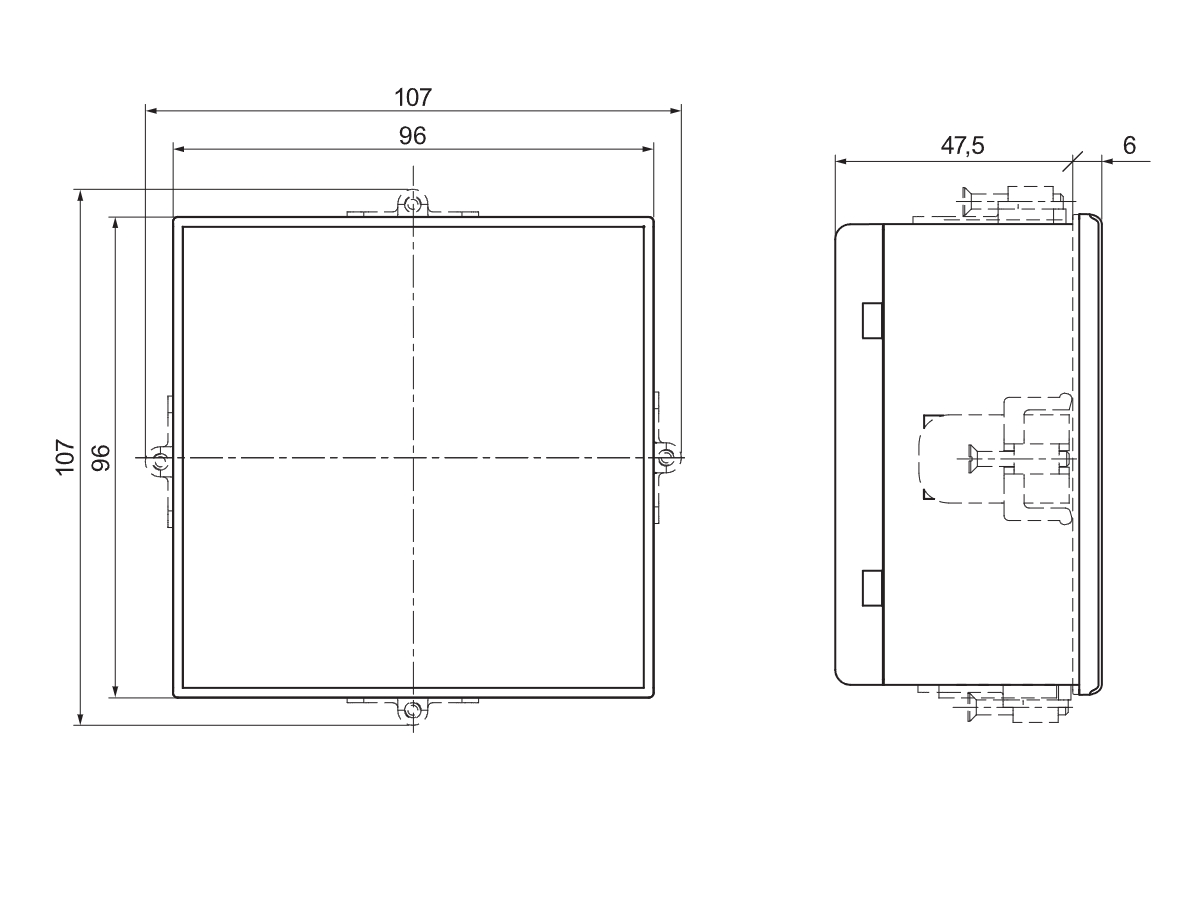

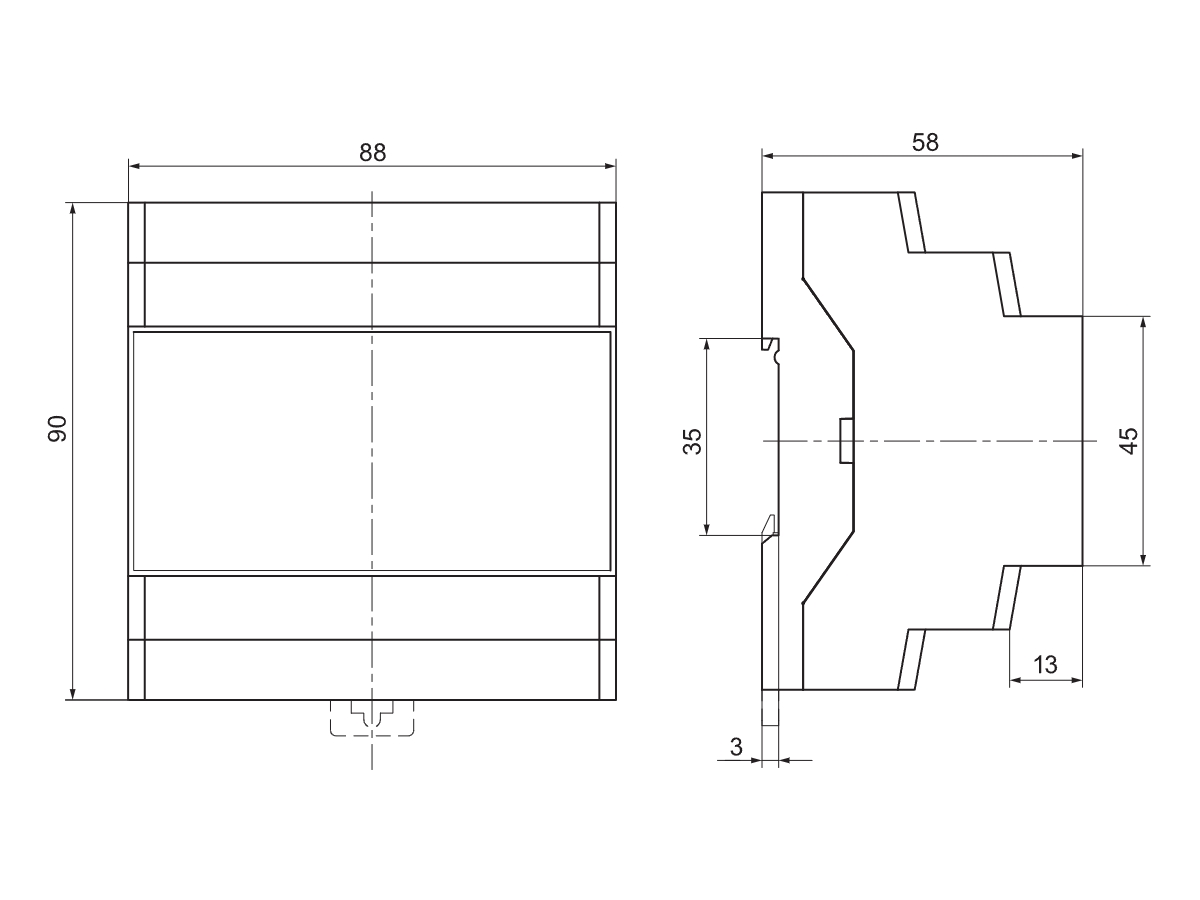

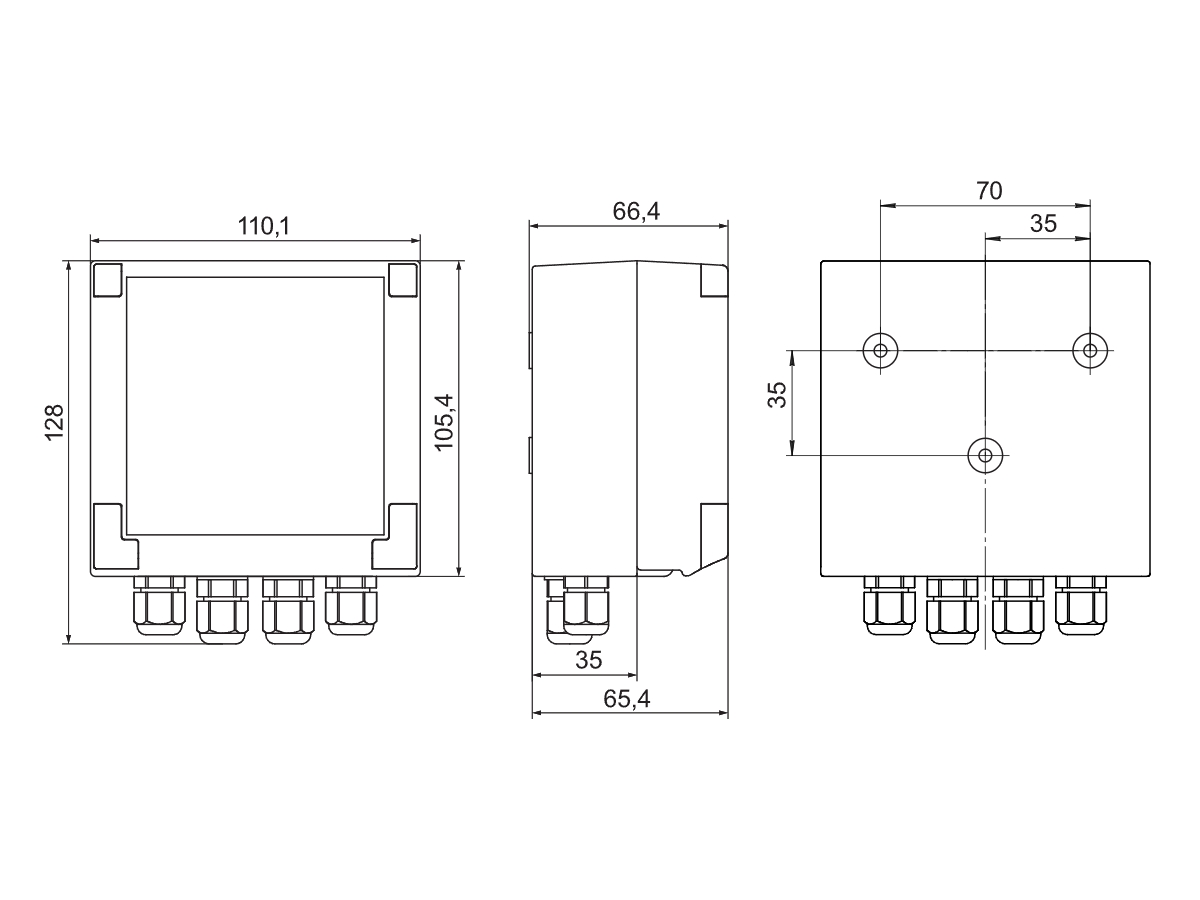

Габаритные и установочные размеры

Функциональная схема прибора

Схемы подключения

Модификации

Комплектация

• Прибор ТВР1
• Паспорт и гарантийный талон
• Руководство по эксплуатации

Дополнительно для приборов в корпусе Щ1, Щ2

• Уплотнительная прокладка
• Комплект крепежных элементов
• Шаблон-трафарет для отверстий щитовых корпусов

Дополнительно для расширенных модификаций [М06]

• Рамка монтажная
• Кабель USB Type-A - USB Type-C
• Расширенное руководство пользователя

Документация

Документация
Руководство по эксплуатации ТВР1		pdf	11.7 MB
Руководство по эксплуатации (краткое) ТВР1		pdf	3.77 MB
Таблица соответствия настроек приборов ТРМ501 и ТВР1		pdf	362.54 kB
Сертификаты
Декларация о соответствии на ТВР1		zip	50.34 kB
ПО
Owen Configurator	v1.30.149.0	zip	185.88 MB
