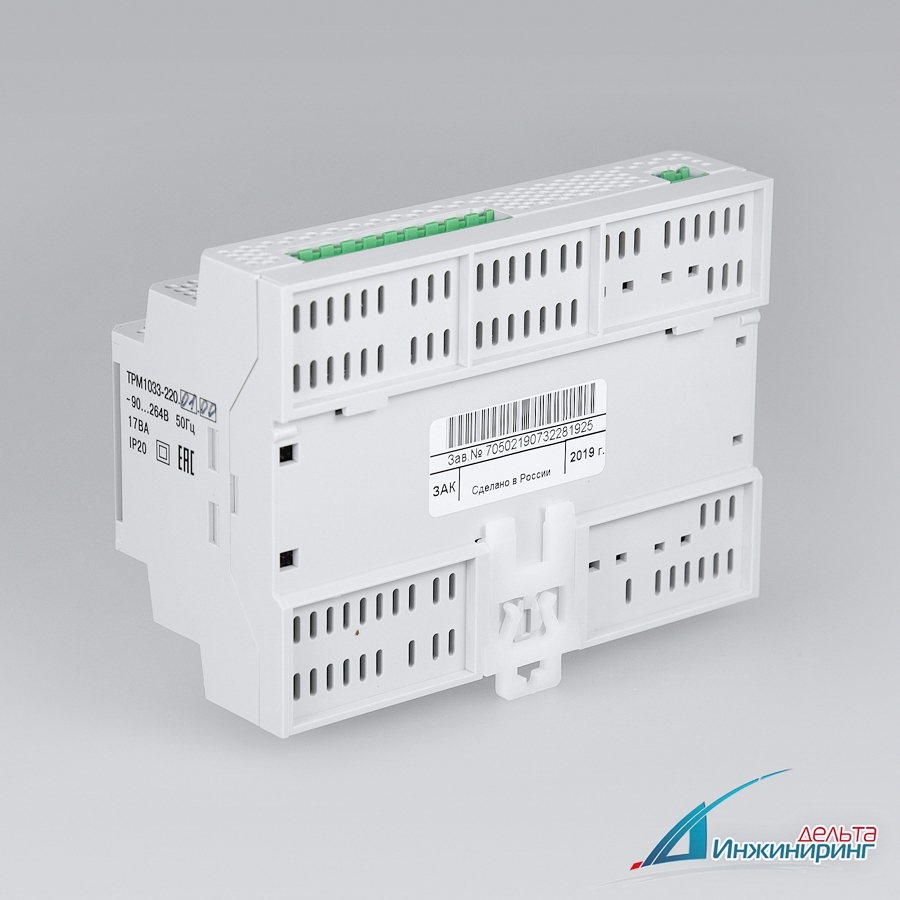

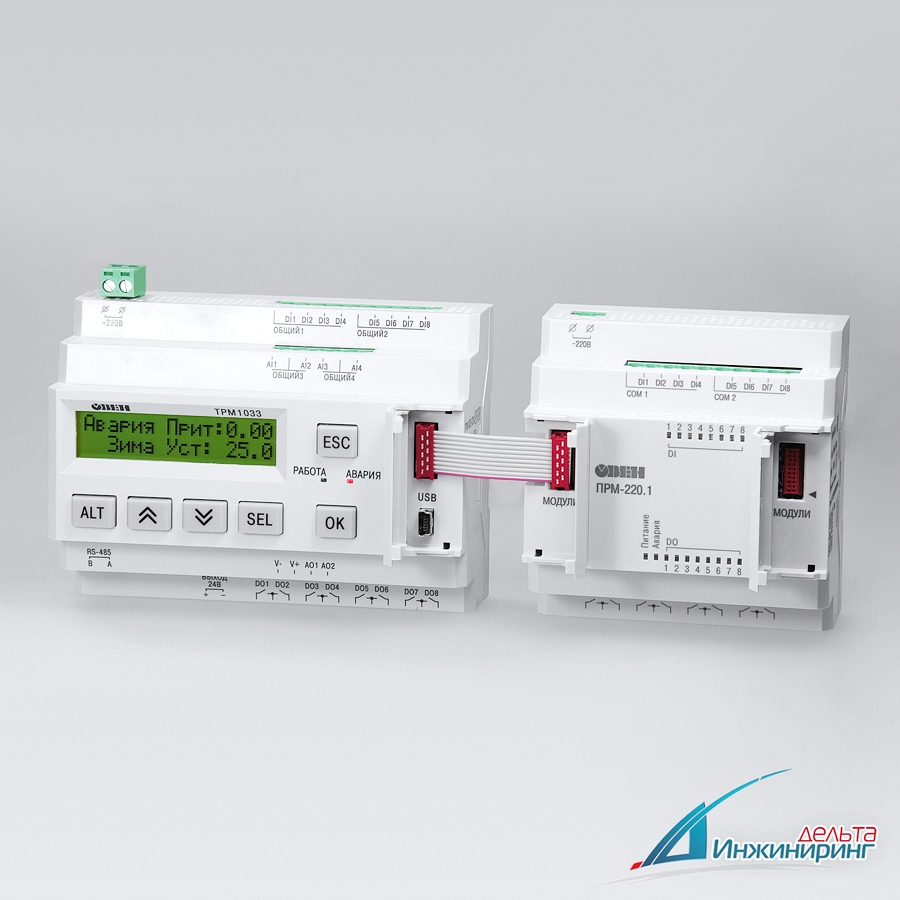

ТРМ1033 – это специализированный контроллер с готовыми алгоритмами для автоматизации приточной вентиляции. Контроллер позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений:
- Приточная вентиляция с водяным калорифером нагрева
- Приточная вентиляция с электрическим нагревом. (до 3-х ступеней)
- Приточная вентиляция с водяным нагревом и водяным охлаждением
- Приточная вентиляция с водяным нагревом и фреоновым охлаждением
- Приточная вентиляция с электрическим нагревом и фреоновым охлаждением
Количество готовых алгоритмов и возможность управления узлами вентиляции (например, увлажнитель, резервный вентилятор, рециркуляция и т.д.) будет увеличиваться.
Сравнительная таблица контроллеров для вентиляции и кондиционирования ОВЕН
 ТРМ33 |  ТРМ133М |  ТРМ1033 | |
| Приточные системы | • | • | |
| Приточно-вытяжные системы | • | ||
| Водяной калорифер | • | • | • |
| Электрический калорифер | • | • | |
| Водяной охладитель | • | • | |
| Фреоновый охладитель | • | • | |
| Каскадное регулирование температуры в помещении | • | ||
| Управление воздушной заслонкой | Дискретное | Дискретное | Дискретное/Аналоговое |
| Управление клапаном | Импульсное | Импульсное/0…10 В/4…20 мА | Импульсное/0…10 В |
| Аналоговое управление ступенью нагрева | • | ||
| Питание прибора, В | 220 | 220 | 220/24 |
| Датчик температуры | Pt50/Pt100 | Pt100/Pt1000/Ni1000 | Pt100/Pt1000/Ni1000/NTC10k |
| Журнал аварий | • | ||
| Ручное управление | • | ||
| Работа по расписанию | • |
Функциональные возможности регулятора ТРМ1033
- Поддержание температуры приточного воздуха.
- Защита технологического оборудования : водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока.
- Контроль обратной воды.
- Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля.
- Контроль по перепаду давления на вентиляторе.
- Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k.
- Контроль засоренности фильтра.
- Управление насосом в контуре водяного калорифера.
- Работа по протоколу Modbus, через интерфейс RS-485.
Особенности работы
- Мягкий пуск
Предотвращает резкое закрытие регулирующего клапана по воде после прогрева с целью защиты теплообменника от замерзания (плавный выход на уставку после прогрева).
- Каскадное регулирование температуры приточного воздуха
Для достижения максимально комфортной температуры помещения применяется каскадное регулирование. Температура приточного воздуха корректируется по требуемому значению температуры в помещении.

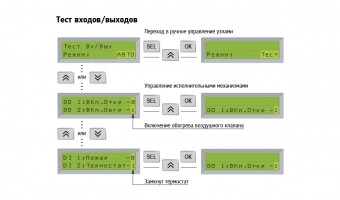

- Тестовый режим работы
Режим работы позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.

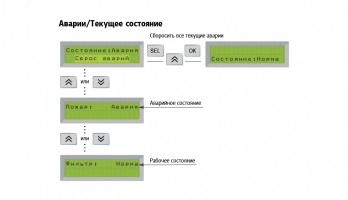

- Журнал аварий с квитированием по времени
Контроллер фиксирует все аварийные ситуации, возникающие в процессе работы. Помимо текущих аварий, дополнительно аварии архивируются с записью о квитировании. Объем архива рассчитан на 24 записи.
- Недельный таймер работы
Контроллер может в автоматическом режиме управлять отключением или запуском вентиляционной установки по дням недели.
- Режим работы Зима/Лето
Изменение сезона осуществляется в автоматическом режиме, тем самым определяется, какой режим работы требуется: Зима (отключение охлаждения) / Лето (отключение нагревателя и циркуляционного насоса).
Функциональная схема прибора
Функциональные схемы вентиляционных установок

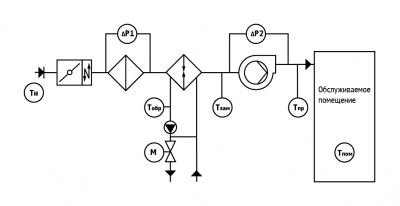

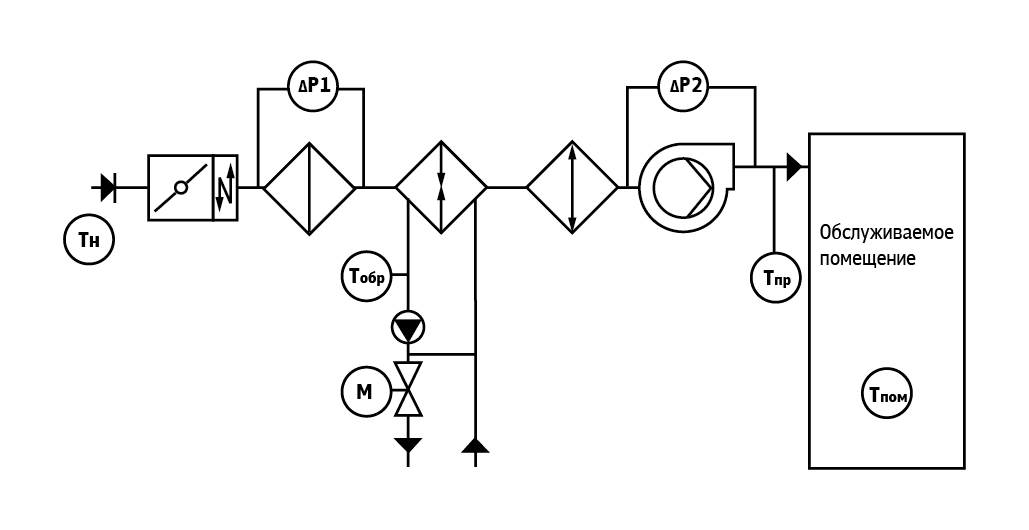

01.00 Приточная система с водяным нагревом
Назначение основных входов/выходов контроллера ТРМ1033-01-00
| Обозначение на схеме | Назначение | Тип сигнала |
| Тн | Измерение температуры наружного воздуха | AI |
| Тпр | Измерение температуры приточного воздуха | AI |
| Тобр. | Измерение температуры обратного теплоносителя | AI |
| Тзам | Термостат защиты от замерзания | DI |
| Тпом | Температура помещения | AI |
| Р1 | Вход датчика засорения воздушного фильтра | DI |
| Р2 | Вход датчика падения давления на приточном вентиляторе | DI |
ВКп – воздушный клапан
ТО – водяной теплообменник нагрева

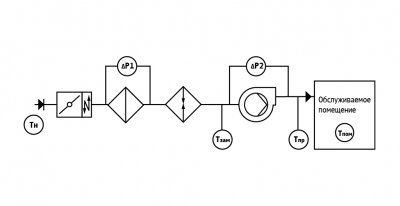

02.00 Приточная система с электрическим нагревом
Назначение основных входов/выходов контроллера ТРМ1033-02-00
| Обозначение на схеме | Назначение | Тип сигнала |
| Тн | Измерение температуры наружного воздуха | AI |
| Тпр | Измерение температуры приточного воздуха | AI |
| Тпом | Температура помещения | AI |
| Р1 | Вход датчика засорения воздушного фильтра | DI |
| Р2 | Вход датчика падения давления на приточном вентиляторе | DI |
ВКп – воздушный клапан
ТОэ – электрический теплообменник нагрева
03.00 Приточная система с водяным нагревом и водяным охлаждением
Назначение основных входов/выходов контроллера ТРМ1033-03-00
| Обозначение на схеме | Назначение | Тип сигнала |
| Тн | Измерение температуры наружного воздуха | AI |
| Тпр | Измерение температуры приточного воздуха | AI |
| Тобр. | Измерение температуры обратного теплоносителя | AI |
| Тзам | Термостат защиты от замерзания | DI |
| Тпом | Температура помещения | AI |
| Р1 | Вход датчика засорения воздушного фильтра | DI |
| Р2 | Вход датчика падения давления на приточном вентиляторе | DI |
ВКп – воздушный клапан
ТО – контур нагрева
ХО – водяное холодильное оборудование
04.00 Приточная система с водяным нагревом и фреоновым охлаждением
Назначение основных входов/выходов контроллера ТРМ1033-04-00
| Обозначение на схеме | Назначение | Тип сигнала |
| Тн | Измерение температуры наружного воздуха | AI |
| Тпр | Измерение температуры приточного воздуха | AI |
| Тпом | Температура помещения | AI |
| Р1 | Вход датчика засорения воздушного фильтра | DI |
| Р2 | Вход датчика падения давления на приточном вентиляторе | DI |
ВКп – воздушный клапан
ТО – контур нагрева электрический
ХО фреон – фреоновое холодильное оборудование

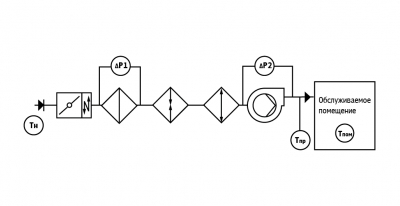

05.00 Приточная система с электрическим нагревом и фреоновым охлаждением
Назначение основных входов/выходов контроллера ТРМ1033-05-00
| Обозначение на схеме | Назначение | Тип сигнала |
| Тн | Измерение температуры наружного воздуха | AI |
| Тпр | Измерение температуры приточного воздуха | AI |
| Тпом | Температура помещения | AI |
| Р1 | Вход датчика засорения воздушного фильтра | DI |
| Р2 | Вход датчика падения давления на приточном вентиляторе | DI |
ВКп – воздушный клапан
ТОэ – контур нагрева электрический
ХО фреон – фреоновое холодильное оборудование
Технические характеристики
| Параметр | Значение | |
| ТРМ1033-220.х.х | ТРМ1033-24.х.х | |
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В при частоте 47…63 Гц) | 19…30 (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | есть | - |
| Выходное напряжение встроенного источника питания постоянного тока, В | - | |
| Ток нагрузки встроенного источника питания, мА, не более | 100 | - |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ASCII | |
| Режим работы | Slave | |
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
| Конструкция | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры, мм | 123×90×58 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | |
| Средний срок службы, лет | 8 | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
| Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
| Тип подключаемого датчика | Механические коммутационные устройства(реле, контакты кнопок и выключателей) | |
| Ток «логической единицы», мА | 0,7…1,45 | 2…4 |
| Ток «логического нуля», мА | 0…0,5 | 0…0,5 |
| Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 |
| Минимальная длительность импульса, воспринимаемая дискретным входом, мс | 50 | 2 |
| Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс | 100 | 30 |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
| Электрическая прочность изоляции, В | 1780 между группами входов | |
| 2830 между другими цепями контроллера | ||
| Аналоговые входы | ||
| Количество | 4 | |
| Тип датчика | Pt100, Pt1000, NTC10k | |
| Предел основной приведенной погрешности, % | ±0,5 | |
| Период обновления результатов измерения четырех каналов, мс, не более | 10 | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Внешняя нагрузка не менее, кОм | 2 | |
| Коммутируемое напряжение в нагрузке, В, не более | ||
| – для цепи постоянного тока | 30 (резистивная нагрузка) | |
| – для цепи переменного тока | 250 (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более | 5 А | 3 А |
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| Аналоговые выходы | ||
| Количество выходных устройств | 2 | |
| Тип выходного устройства | ЦАП 0…10 В | |
| Внешняя нагрузка не более, кОм | 1 | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Индикация и элементы управления | ||
| Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Дискретные индикаторы | Два светодиодных индикатора (красный и зеленый) | |
| Количество механических кнопок | 6 | |

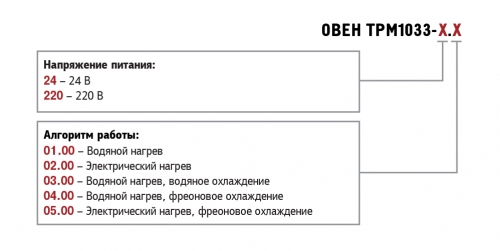

Модификации
Габаритные и установочные размеры

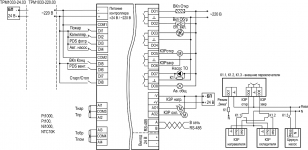

Схемы подключения
Алгоритм 1
Алгоритм 2
Алгоритм 3
Алгоритм 4
Алгоритм 5
ПО, примеры и инструкции

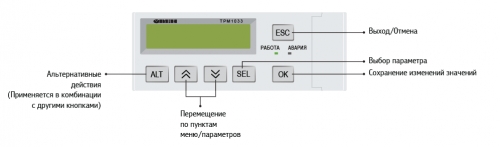

Работа с прибором: кнопки
| ALT + OK | Переход со «Стартового экрана» в меню |
| ALT + SEL | Переход в меню «Авария» |
| ALT + // или ALT + // | Изменение редактируемого разряда (выше или ниже) |
Работа с прибором
Комплектность
- Паспорт
- Краткое руководство по эксплуатации
- Гарантийный талон
- Комплект клеммных соединителей
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Регулятор для систем вентиляции ТРМ1033-220.03.00 mdl: ТРМ1033-220.03.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-220.01.00 mdl: ТРМ1033-220.01.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-220.02.00 mdl: ТРМ1033-220.02.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-220.05.00 mdl: ТРМ1033-220.05.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-24.01.00 mdl: ТРМ1033-24.01.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-220.04.00 mdl: ТРМ1033-220.04.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-24.02.00 mdl: ТРМ1033-24.02.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-24.03.00 mdl: ТРМ1033-24.03.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-24.04.00 mdl: ТРМ1033-24.04.00 | 20,069.00 | - | |
| Регулятор для систем вентиляции ТРМ1033-24.05.00 mdl: ТРМ1033-24.05.00 | 20,069.00 | - | |
