ОВЕН ТРМ148 — Универсальный терморегулятор 8-ми канальный с RS-485

•
•
•
•
•

ТРМ148 применяется для построения многоканальных автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др. Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.

Функциональные возможности

• Линейка стандартных модификаций для наиболее распространенных технологических процессов.
• Восемь универсальных входов для подключения широкого спектра датчиков.
• До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами:
  • 2-позиционными (ТЭНы, двигатели, устройства сигнализации);
  • 3-позиционными (задвижки, краны).
• Вычисление дополнительных функций от измеренных величин.
• Задание графика коррекции уставки по измерениям другого входа или по времени.
• Автонастройка ПИД-регуляторов.
• Режим ручного управления выходной мощностью.
• Встроенный интерфейс RS-485 (протокол ОВЕН) Modbus ASCII/RTU.
• Широкие возможности конфигурирования:
  • программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора;
  • задание параметров с лицевой панели прибора.
• Быстрый доступ к уставкам.

Технические характеристики

Напряжение питания	90...245 В перем. тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 12 ВА
Количество входов для подключения датчиков	8
Время опроса одного входа	не более 0,5 с
Количество каналов регулирования	8
Количество выходных элементов	8
Интерфейс связи с компьютером	RS-485 (протокол ОВЕН), Modbus ASCII/RTU
Напряжение встроенного источника питания активных датчиков	24 ± 3 В
Максимальный ток встроенного источника питания	180 мА

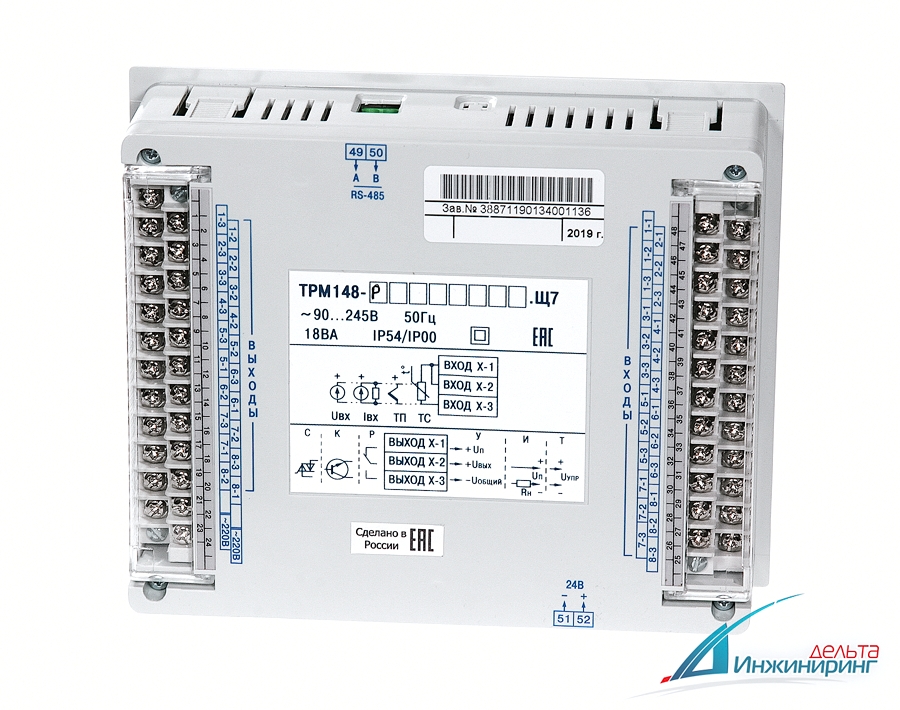

Тип и габаритные размеры корпуса	Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм
Степень защиты корпуса	IP54 со cтороны передней панели

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность	Предел основнойприведенной погрешности
ТСМ 50М/100М (W100=1,426)	–50…+200 °С	0,1 °С	0,25 %
ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С
ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 50П/100П (W100= 1,385), Pt100	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
ТСМ гр. 23	–50…+200 °С	0,1 °С
ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
ТХА (К)	–200…+1300 °С	1 °С
ТЖК (J)	–200…+1200 °С	1 °С
ТНН (N)	–200…+1300 °С	1 °С
ТПП (S), ТПП (R)	0…+1750 °С	1 °С
ТПР (B)	+200…+1800 °С	1 °С
ТВР (А-1)	0…+2500 °С	1 °С
ТВР (А-2)	0…+1800 °С	1 °С
ТВР (А-3)	0…+1600 °С	1 °С
ТМК (Т)	–200…+400 °С	0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
Датчик положения задвижки:
– резистивный 0,9 кОм; 2,0 кОм	0…100 %	1 %	0,25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %

Характеристики выходных элементов

Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	4 при 220 В 50 Гц, cos φ > 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Сопротивление нагрузки 0…900 Ом
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Сопротивление нагрузки более 2 кОм
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Преимущества

	Универсальные входы ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов.
	Вычисление функций ТРМ148 может вычислять ряд функций от величин, измеренных на входах.
	Режимы работы регуляторов Регуляторы ТРМ148 могут работать в двух режимах ПИД-регулирование и двухпозиционное регулирование.
	Выходные элементы В зависимости от заказа в приборе могут быть установлены 8 выходных элементов в различных комбинациях.
	Управление разными исполнительными механизмами ТРМ148 может осуществлять регулирование 2-позиционными (ТЭНы, двигатели) и 3-позиционными (задвижки, краны) исполнительными механизмами.
	Коррекция уставки по заданному графику В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от различных величин.
	Контроль технологического процесса ТРМ148 может контролировать параметры техпроцесса и работоспособность измерителей и выходных элементов.
	Интерфейс связи RS-485 В ТРМ148 установлен модуль интерфейса RS-485, организованный по протоколам Modbus ASCII/RTU, протоколу ОВЕН.
	Готовые конфигурации настроек Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
	Конфигурирование ТРМ148 Для конфигурирования ТРМ148 предназначены кнопки на лицевой панели прибора и программа «Конфигуратор ТРМ148».

×Содержимое модального окна...

Модификации

Стандартные модификации ОВЕН ТРМ148

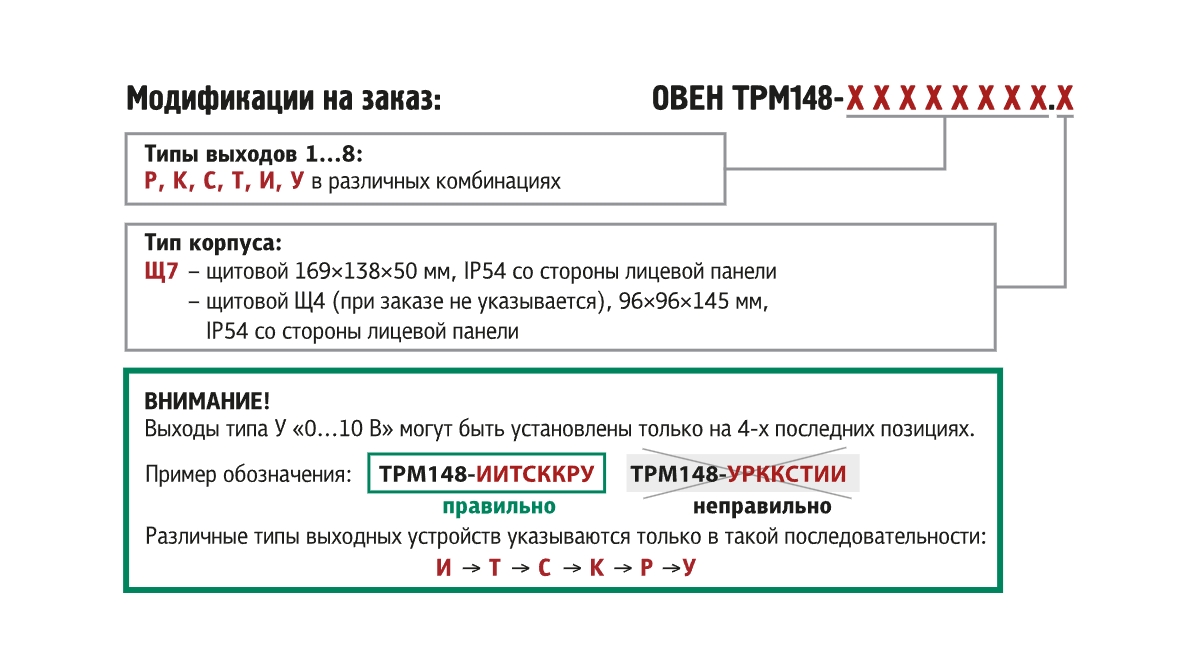

«Заказные» модификации ОВЕН ТРМ148

Тип корпуса

Щ4	Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм.Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.
Щ7	Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм.Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Обозначение

Для заказа прибора в корпусе Щ7 добавьте ".Щ7" в конец выбранной маркировки . Например ТРМ148-Р.Щ7 или ТРМ148-ИИИИРРРР.Щ7

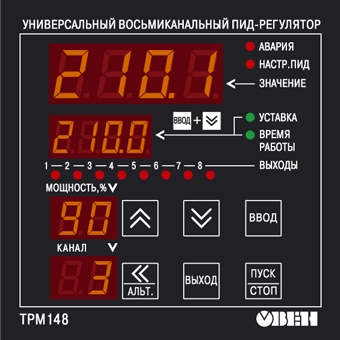

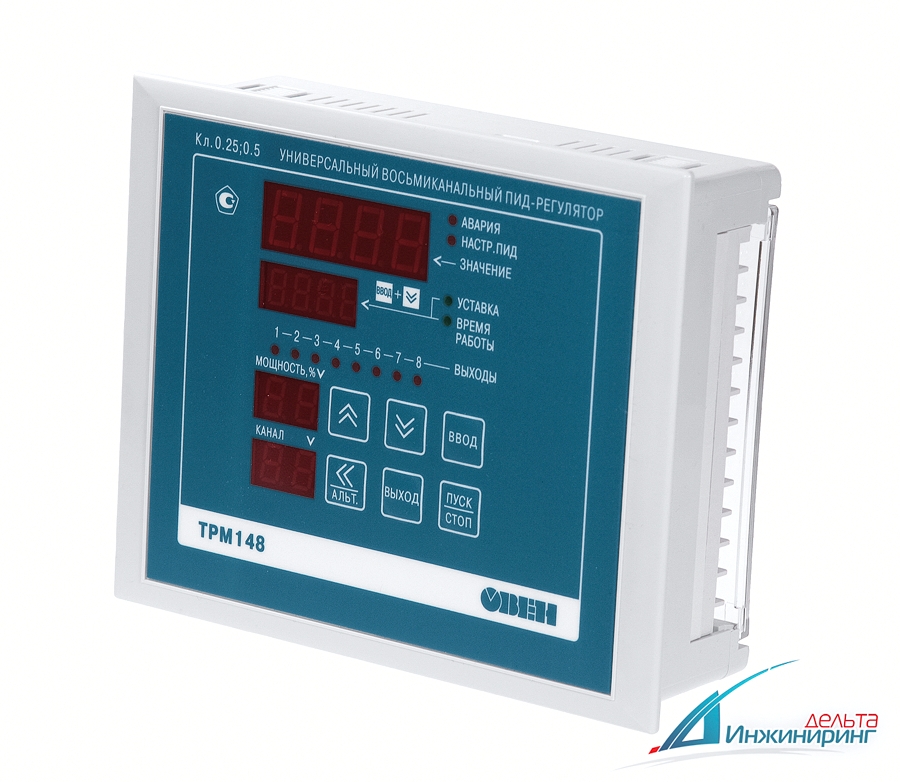

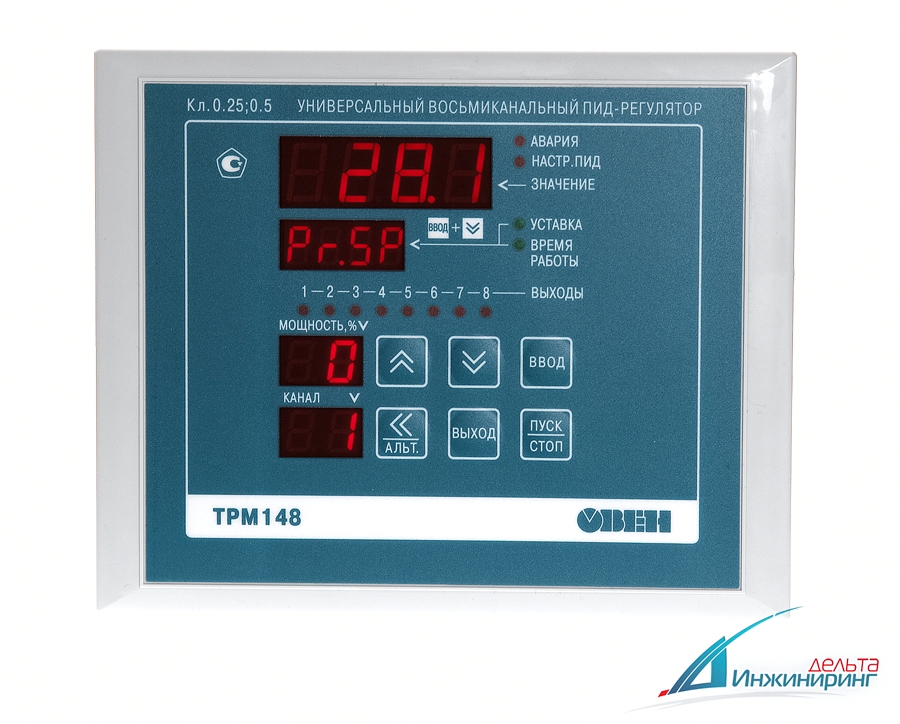

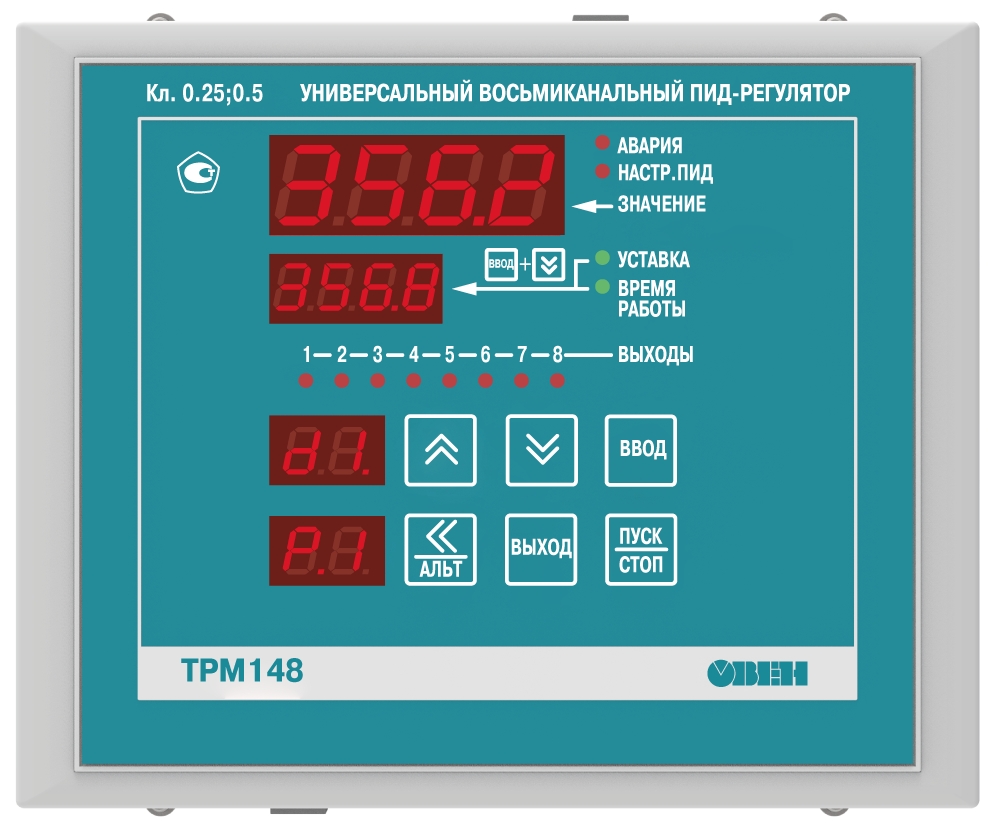

Элементы управления

Цифровые индикаторы

Индикатор	Что отображает
Индикатор 1	Текущее значение регулируемой величины в выбранном канале
Индикатор 2	Текущее значение уставки. Также отображаются состояния останова регулирования STOP и аварийного состояния «Fail»
Индикатор 3	Значение выходной мощности в выбранном канале
Индикатор 4	Номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала

Назначение светодиодов

Состояние светодиодов	Что отображает
Светодиод АВАРИЯ светится	При «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается
Светодиод мигает	При некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью
Светодиод «НАСТР.ПИД» светится	При автонастройке ПИД-регулятора в каком-либо канале
Светодиоды 1...8	Отображают состояние ключевых выходных элементов. При включенном ВЭ светодиод светится

Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.

Кнопки выполняют следующие основные функции

	В случае аварии можно получить информацию о коде аварии.
	Запуск и остановка процесса регулирования
	Вход в какой-либо режим и подтверждение записи информации
	Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании
+	Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ»)
+	Переход в режим программирования
+	Переход в режим «быстрого» задания уставок
+	Переход в режим автонастройки ПИД-регуляторов
++	Переход в режим ручного управления выходной мощностью в текущем канале
++	Принудительная перезагрузка прибора
и	Кнопки при программировании используются для уменьшения или увеличения значения параметра

Схемы подключения

Общая схема подключения ТРМ148

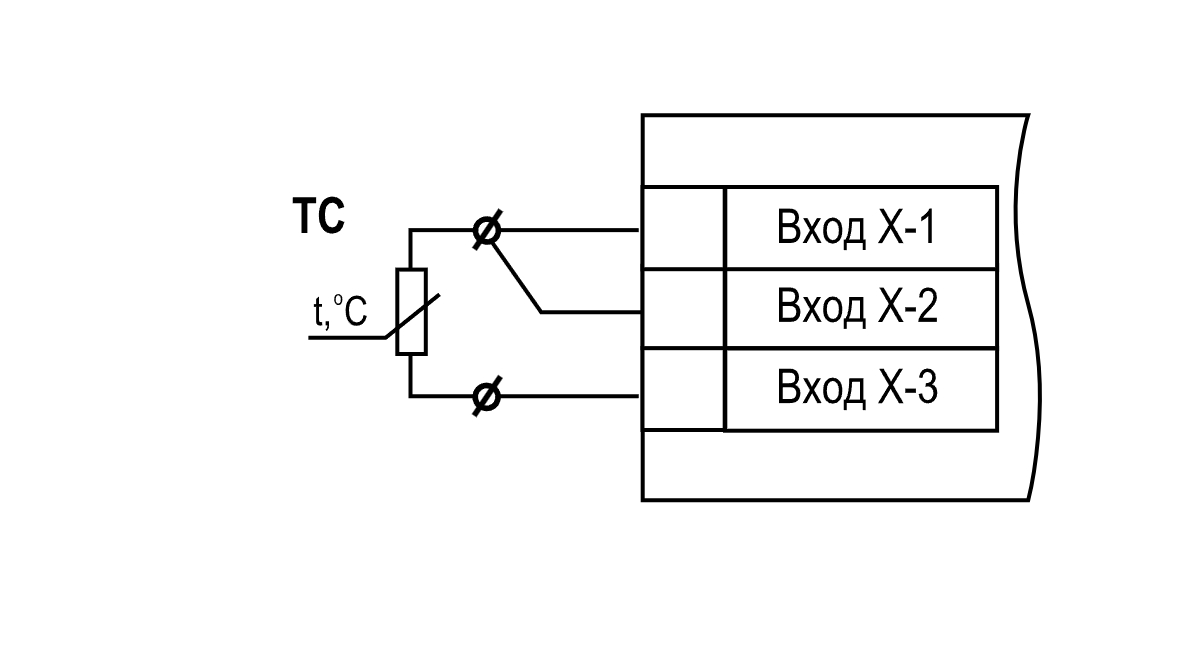

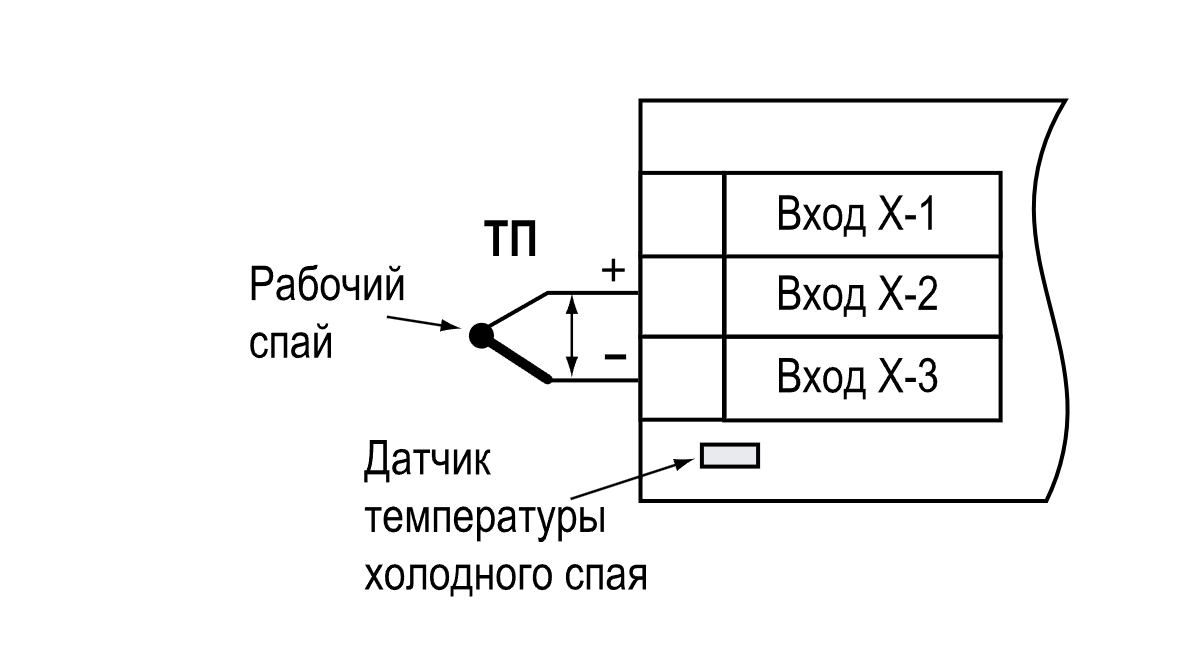

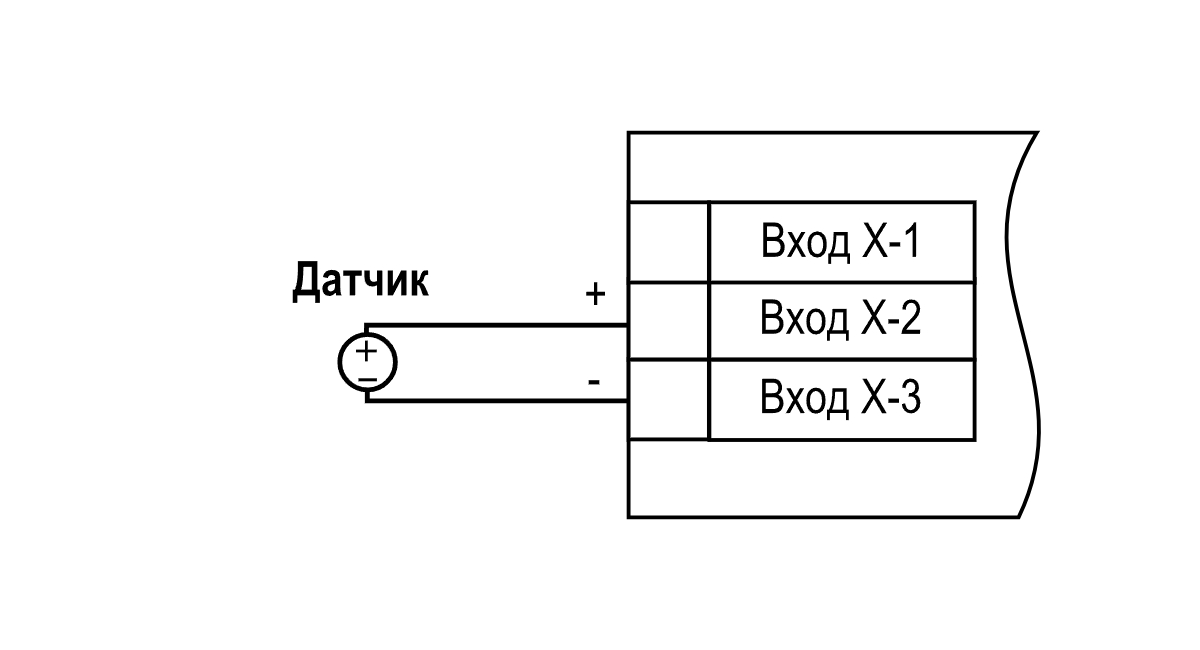

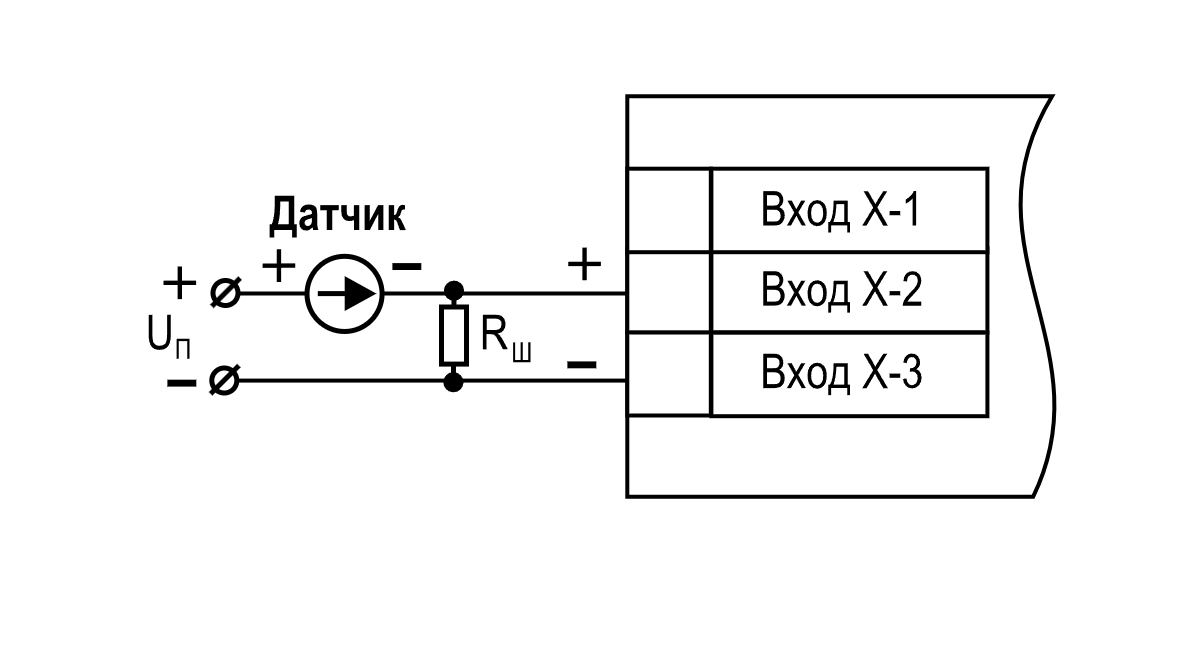

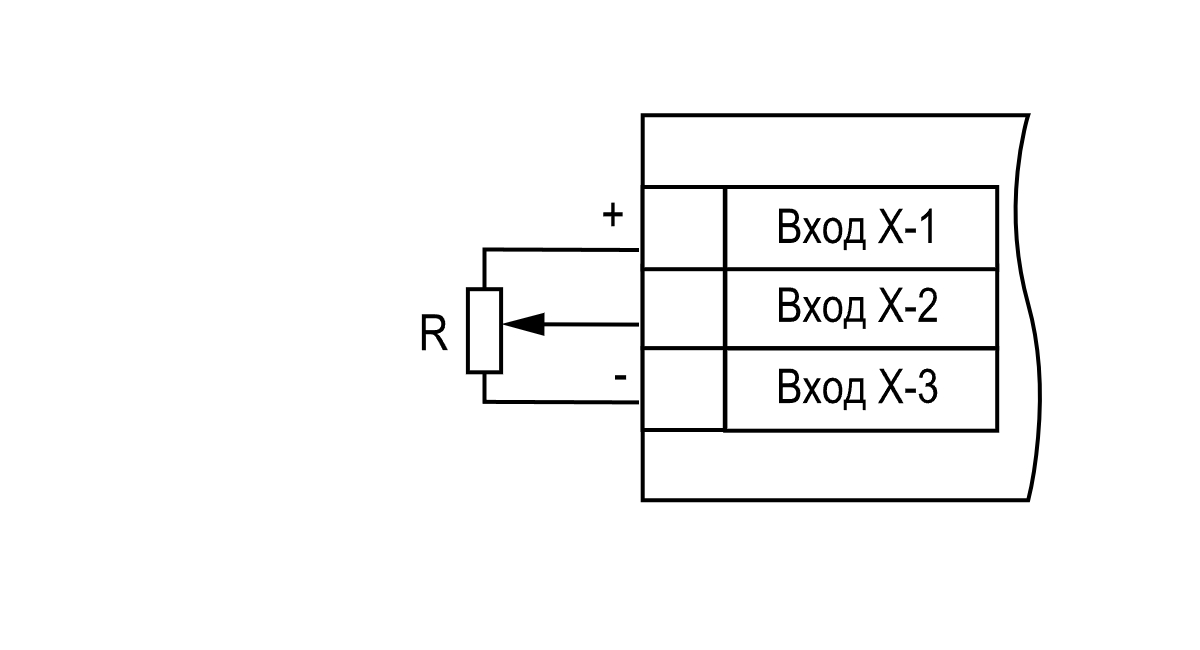

Схемы подключения измерительных датчиков к универсальным входам

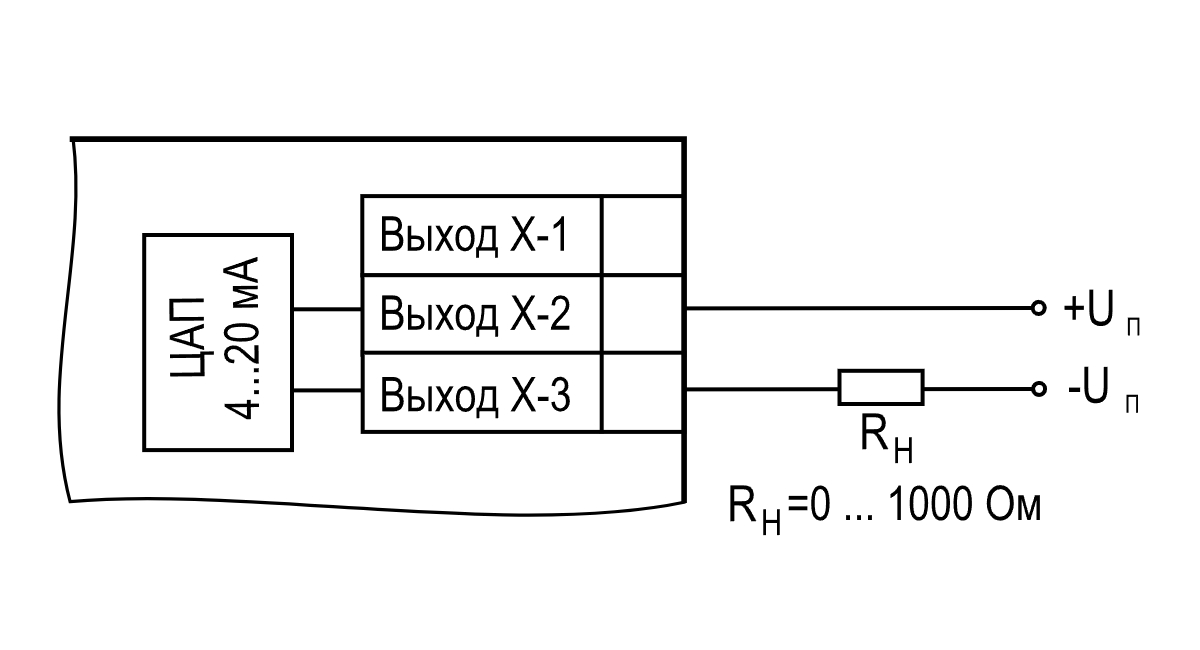

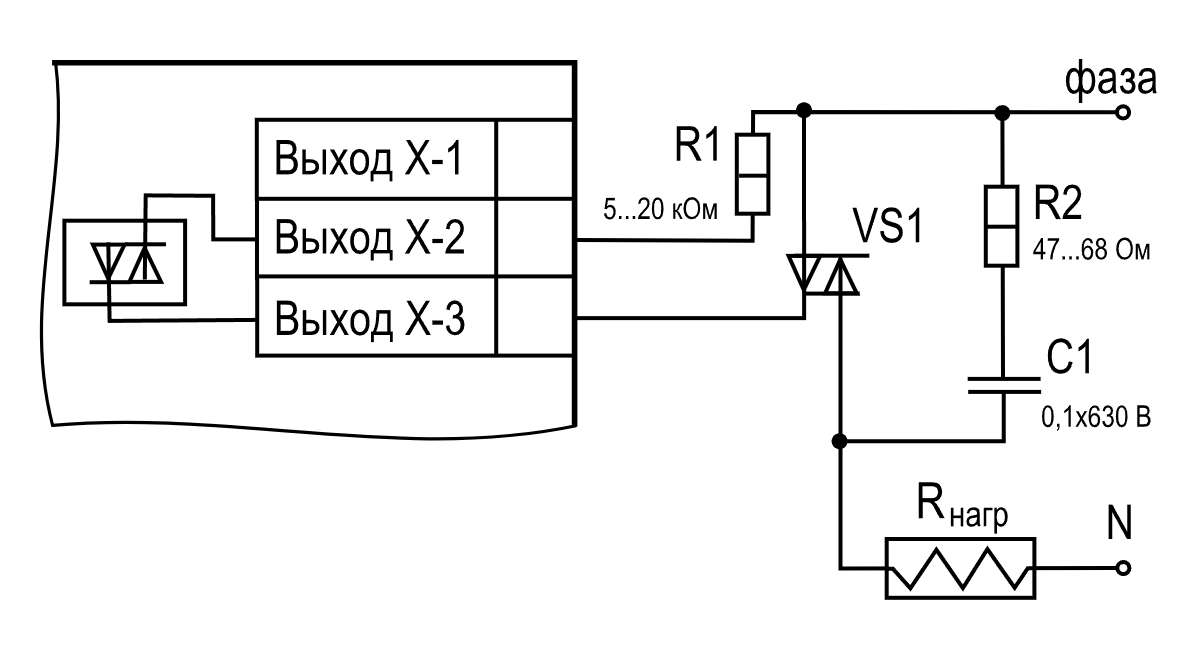

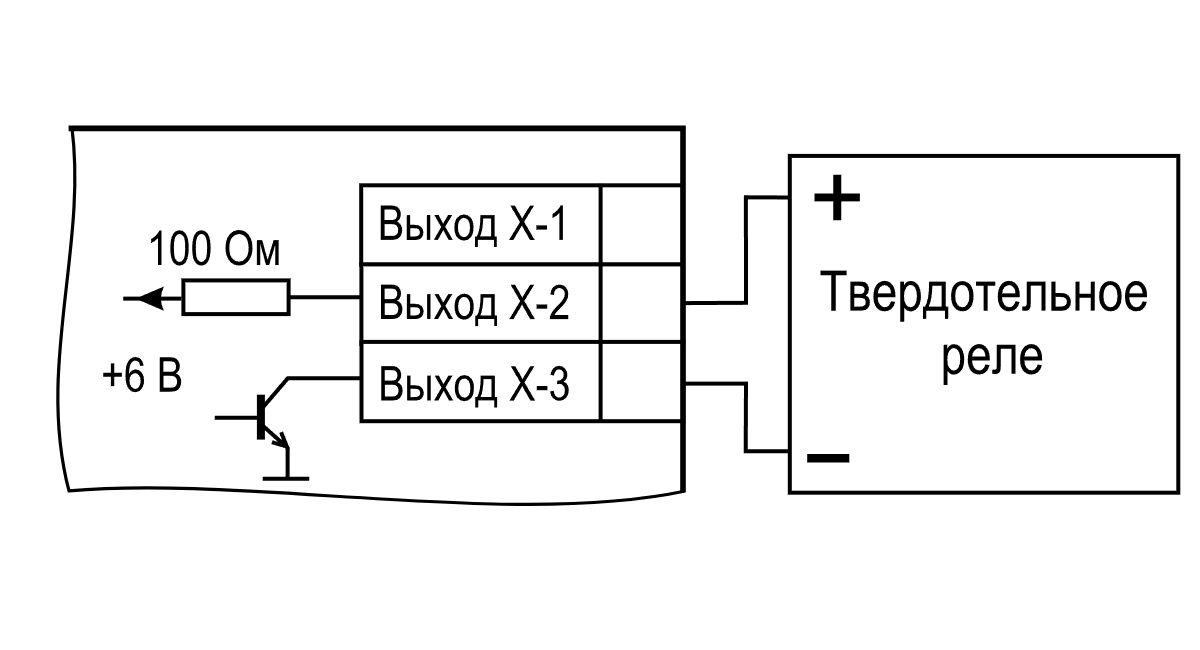

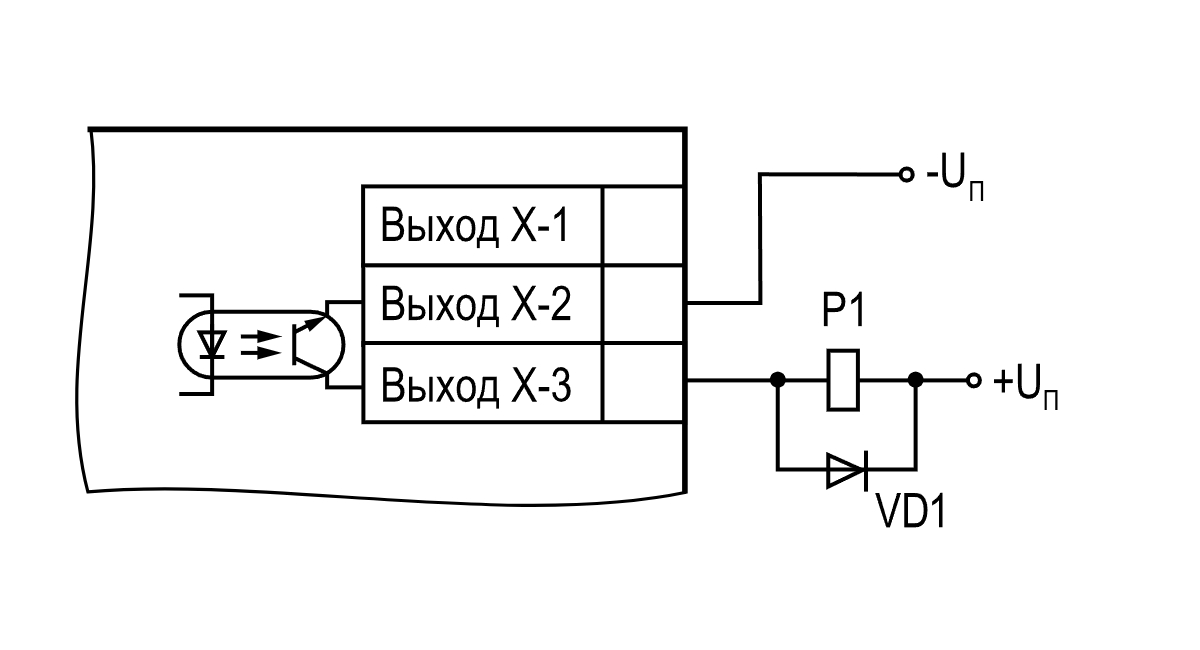

Схемы подключения выходных элементов

Стандартные конфигурации и примеры применения

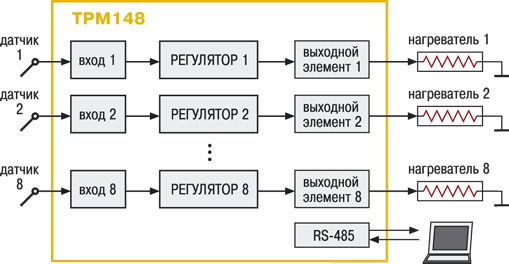

Конфигурация 1

8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.

Пример применения конфигурации 1

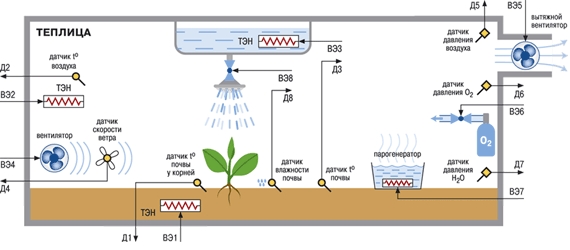

Использование ТРМ148 конфигурации 1 для поддержания климатических условий в теплице

ТРМ148 измеряет и поддерживает в заданных диапазонах одновременно 8 физических величин:

• температуру почвы вокруг корней;
• температуру воздуха;
• температуру орошающей воды;
• скорость потока воздуха;
• давление воздуха;
• давление по кислороду (определяющее его процентное содержание);
• влажность воздуха;
• влажность почвы.

Конфигурация 2

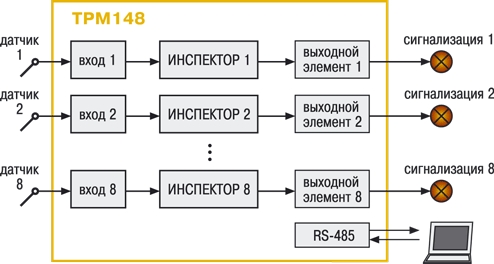

8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.

Пример применения конфигурации 2

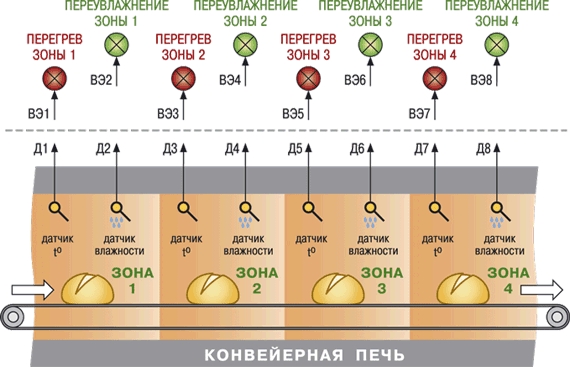

Использование ТРМ148 конфигурации 2 в системе сигнализации автоматизированного технологического процесса выпекания хлебобулочных изделий

Хлебобулочные изделия располагаются на конвейере, перемещающем их по ступеням технологического процесса изготовления от состояния заготовки до состояния конечного продукта. ТРМ148 контролирует 4 зоны технологического процесса и сигнализирует о выходе температуры выпекания и давления пара за заданные пределы.

Конфигурация 3

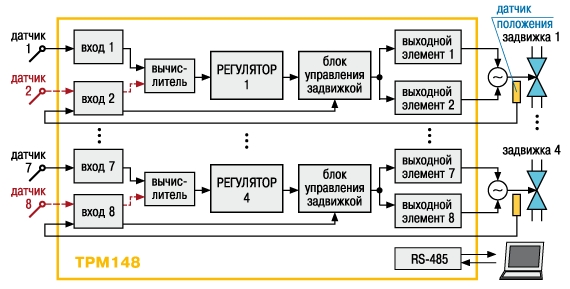

4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

Пример применения конфигурации 3

Использование ТРМ148 конфигурации 3 в системе управления охлаждением станка для точной обработки деталей

Температурное расширение детали и режущего инструмента станка в процессе резания может привести к уменьшению точности. Чтобы избежать этого, станок снабжается локальной автоматизированной системой водяного и воздушного охлаждения, которая подключена к централизованной системе охлаждения здания. Система стабилизирует температуру в четырех точках станка, охлаждаемых водой и воздухом, путем регулирования их расхода.

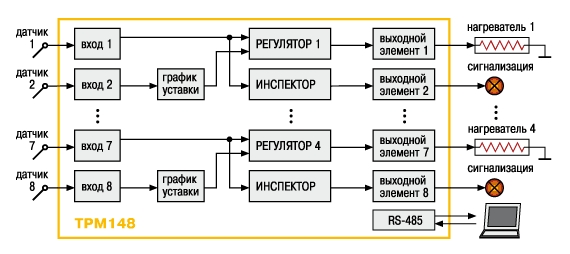

Конфигурация 4

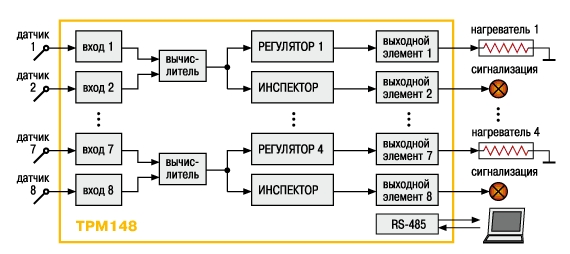

4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

Пример применения конфигурации 4

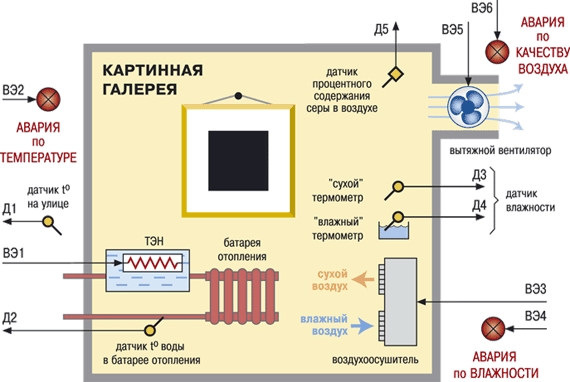

Использование ТРМ148 конфигурации 4 в системе климат-контроля картинной галереи

Используется 3-канальный вариант ТРМ148 конфигурации 4. Канал 1 регулирует температуру в помещении за счёт изменения температуры отопительных батарей. Канал 2 регулирует влажность с помощью воздухоосушителя. Канал 3 регулирует процентное содержание соединений серы, которые удаляются из помещения посредством вытяжной вентиляции. Аварийная ситуация инициирует зажигание соответствующей лампочки на пульте дежурного.

Конфигурация 5

4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.

Пример применения конфигурации 5

Использование ТРМ148 конфигурации 5 в системе теплоснабжения здания

Используется 3-канальный вариант ТРМ148 конфигурации 5. Система обеспечивает требуемый нагрев батарей отопления, подогрев горячей и холодной воды (подогрев холодной воды используется в условиях Крайнего Севера). Система функционирует с учетом тепловых магистральных потерь, которые неизбежно возникают при подаче тепла к обогреваемому зданию от расположенной в отдалении тепловой станции, в помещении которой находятся нагреватели.Система функционирует с учетом тепловых магистральных потерь, которые неизбежно возникают при подаче тепла к обогреваемому зданию от расположенной в отдалении тепловой станции, в помещении которой находятся нагреватели.

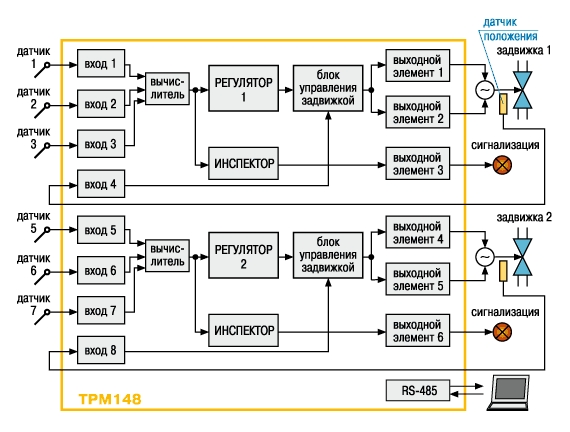

Конфигурация 6

2 канала регулирования 3-позиционными ИМ (задвижками, заслонками, жалюзи и т. д.). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне.

Пример применения конфигурации 6

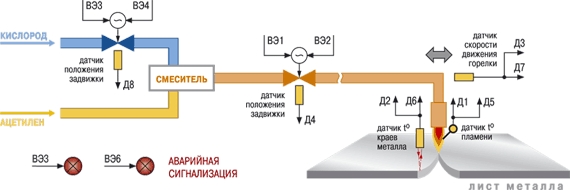

Использование ТРМ148 конфигурации 6 в производственной автоматизированной установке резания листов из металлических сплавов

Для кислородно-ацетиленовой горелки поддерживается уровень мощности и температуры пламени, соответствующий толщине и материалу листа. Эту функцию осуществляет ТРМ148 путем регулирования расхода компонентов горения. При возникновении аварийной ситуации (падение расхода вследствие засорения газовых коммуникаций, нерегулируемое изменение температуры пламени из-за нарушения характеристик компонентов горения, эрозии или сужения сопла горелки и т. п.) подача компонентов горения будет отключена прибором и включится аварийная сигнализация.

Документация

Документация
webРуководство по эксплуатации ТРМ148		pdf	39.58 MB
Руководство по эксплуатации (краткое) ТРМ148		pdf	3.44 MB
Пример настройки пользовательской конфигурации	8 независимых каналов: 1...4 нагреватели, 5...8 охладители	pdf	4.52 MB
Сертификаты
Декларация о соответствии на ТРМ148		zip	0.86 MB
Сертификат средств измерений ТРМ148	Беларусь	zip	201.27 kB
Сертификат средств измерений ТРМ148	Россия. 39835-08	zip	246.86 kB
Сертификат средств измерений ТРМ148	Казахстан	zip	170.93 kB
Описание типа СИ ТРМ148		pdf	0.98 MB
ПО
Конфигуратор ТРМ148		zip	1 MB
Прошивка ТРМ148 v5.08	Для добавления Modbus ASCII/RTU на приборы ТРМ148 от 2011 г.	zip	541.53 kB
Конфигуратор EasyGo ТРМ148	Специализированные утилиты для быстрой настройки	zip	0.81 MB

Комплектность

• Прибор ТРМ148
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)
• Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
