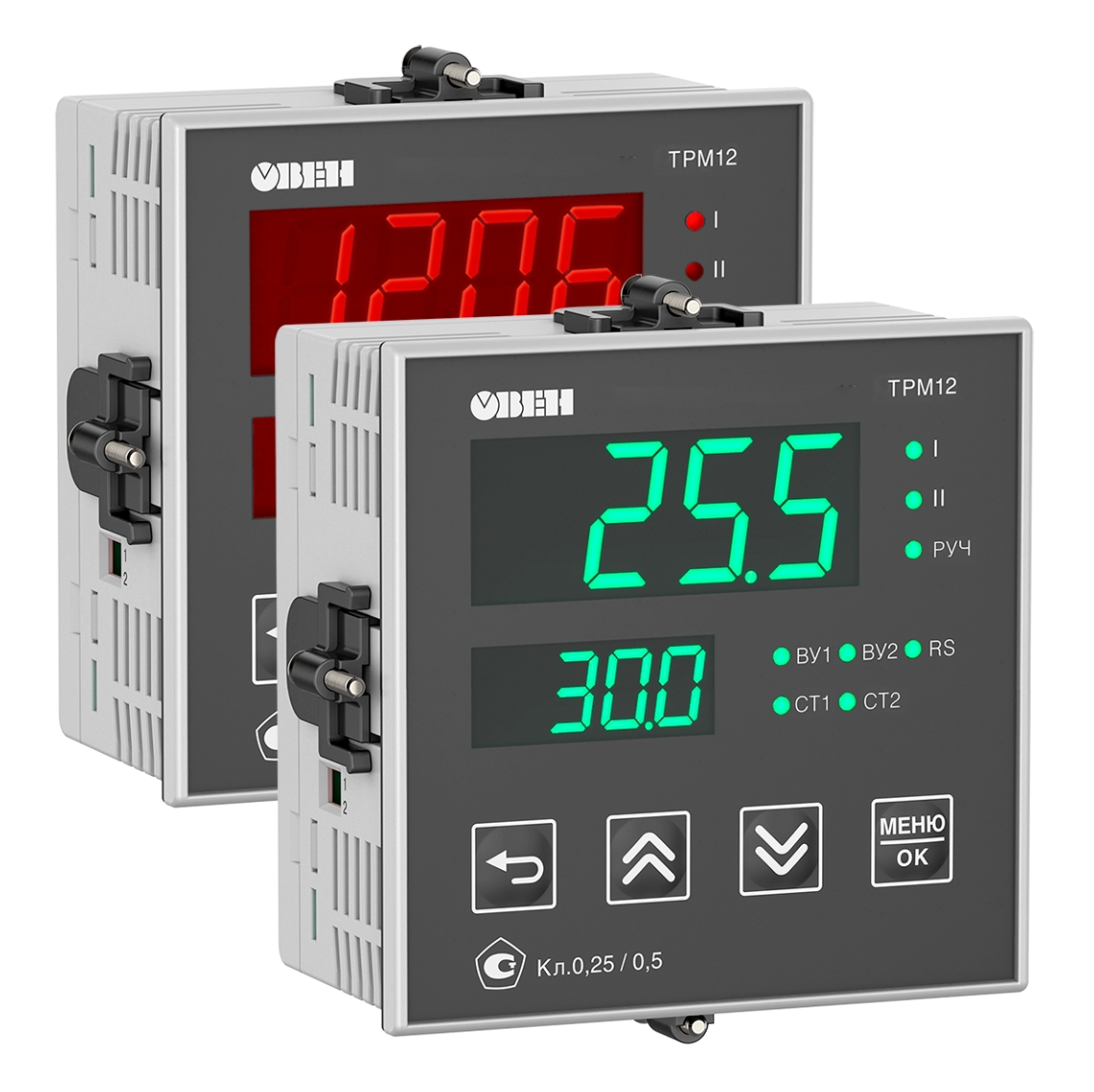

ОВЕН ТРМ12 — обновленный ПИД-регулятор для задвижек с RS-485

Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Основные функции прибора ОВЕН ТРМ12

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
• Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
• Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
• ПИД-регулирование управляемой величины с использованием:
  • электропривода запорно-регулирующего (КЗР) или трехходового клапана;
  • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
• Автонастройка ПИД-регулятора для настройки коэффициентов.
• Подключение датчика положения задвижки ко входу 2.
• График отопления по уличной температуре.
• Дистанционный пуск и остановка ПИД-регулятора.
• Сигнализация об обрыве в цепи регулирования (LBA).
• Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
• Защита настроек для разных групп специалистов.

Преимущества

	Питание Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
	USB type С USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
	Монтаж Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
	Индикация Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
	Простота Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
	Ремонтопригодность В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
	Авария Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
	Эксплуатация Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
	Диспетчеризация В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
	Питание Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В,
	Автонастройка Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
	Сертификаты Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.

Технические характеристики

Параметр			Значение
Напряжение питания			~90…264 В (номинальное 230В)=21...120 В (номинальное 24 В)
Частота напряжения питания			50, 60 Гц
Потребляемая мощность			не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей			24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания			50 мА
Универсальные входы
Количество универсальных входов			2
Функции входа 1			Измерительный
Функции входа 2			Измерительный (в том числе датчик положения)
			Дополнительный (дистанционный пуск и останов регулирования)
Типы входных датчиков и сигналов			см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:			Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая			±0,5 %
- для остальных видов датчиков			±0,25 %
Выходные устройства
Количество выходных устройств			2
Типы выходных устройств			Р, К, С, Т, И, У
Корпус

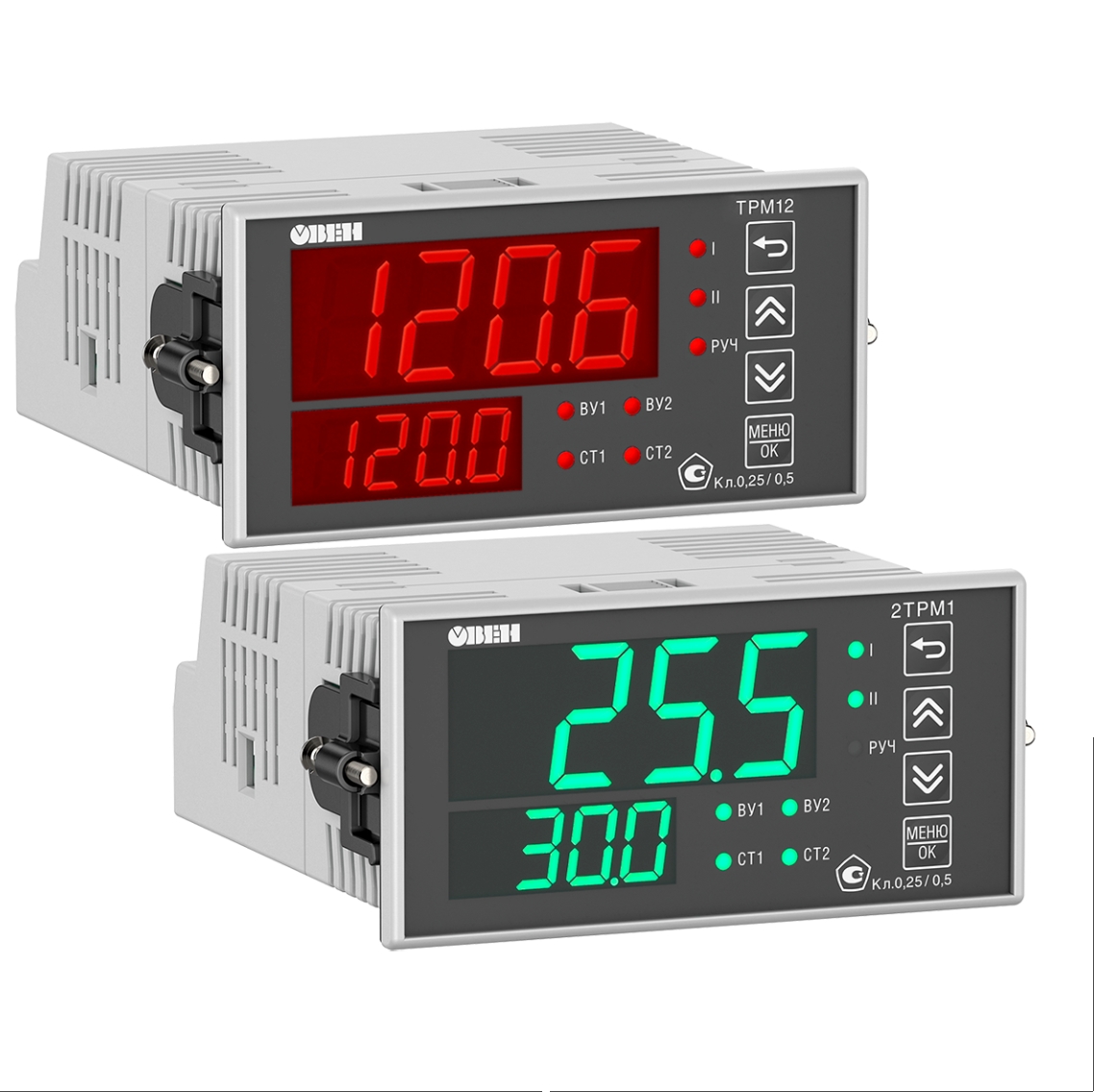

Щитовой Щ1			96×96×53 мм, IP54*
Щитовой Щ2			96×48×100 мм, IP54*

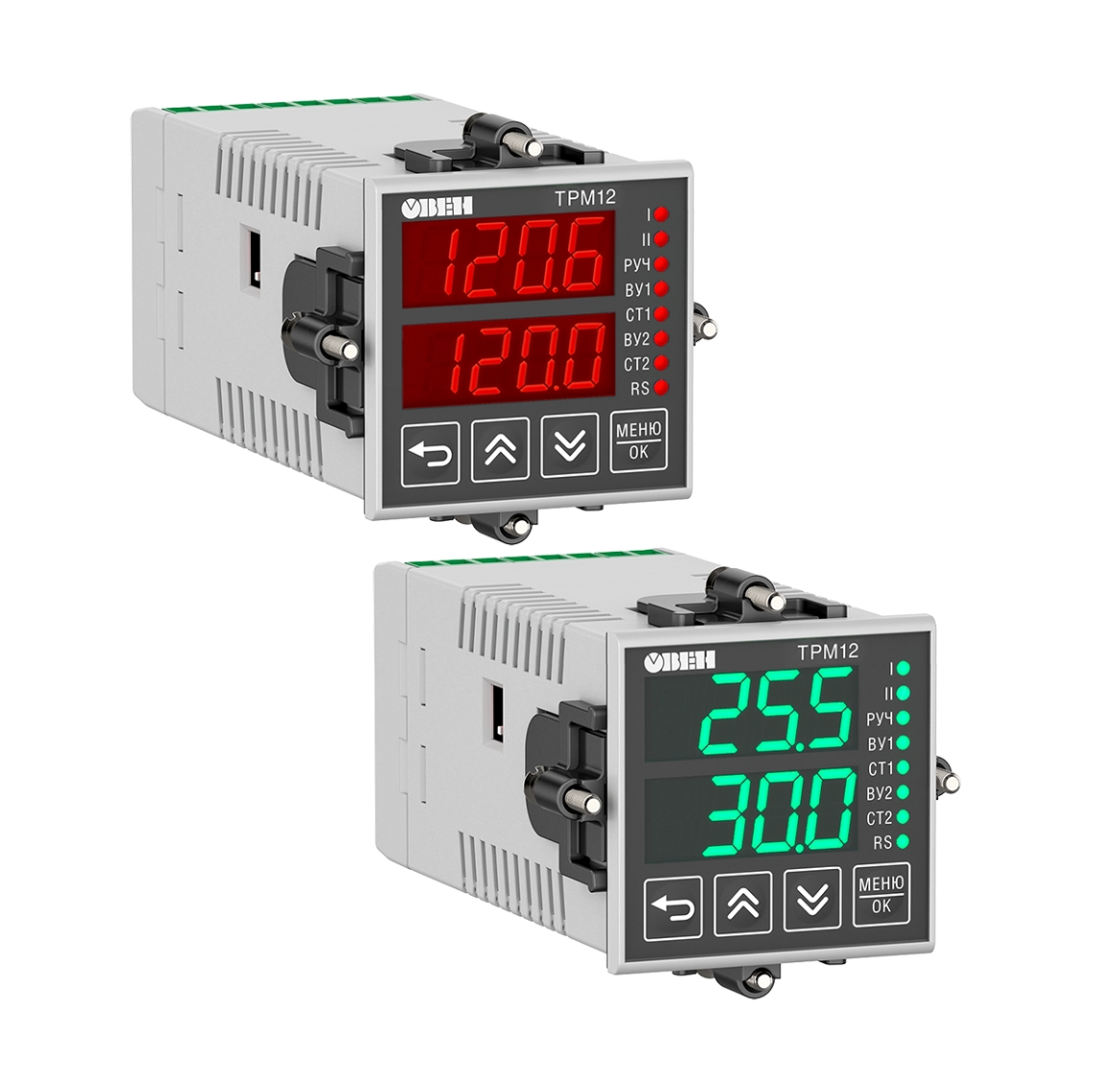

Щитовой Щ5			48×48×103 мм, IP54*

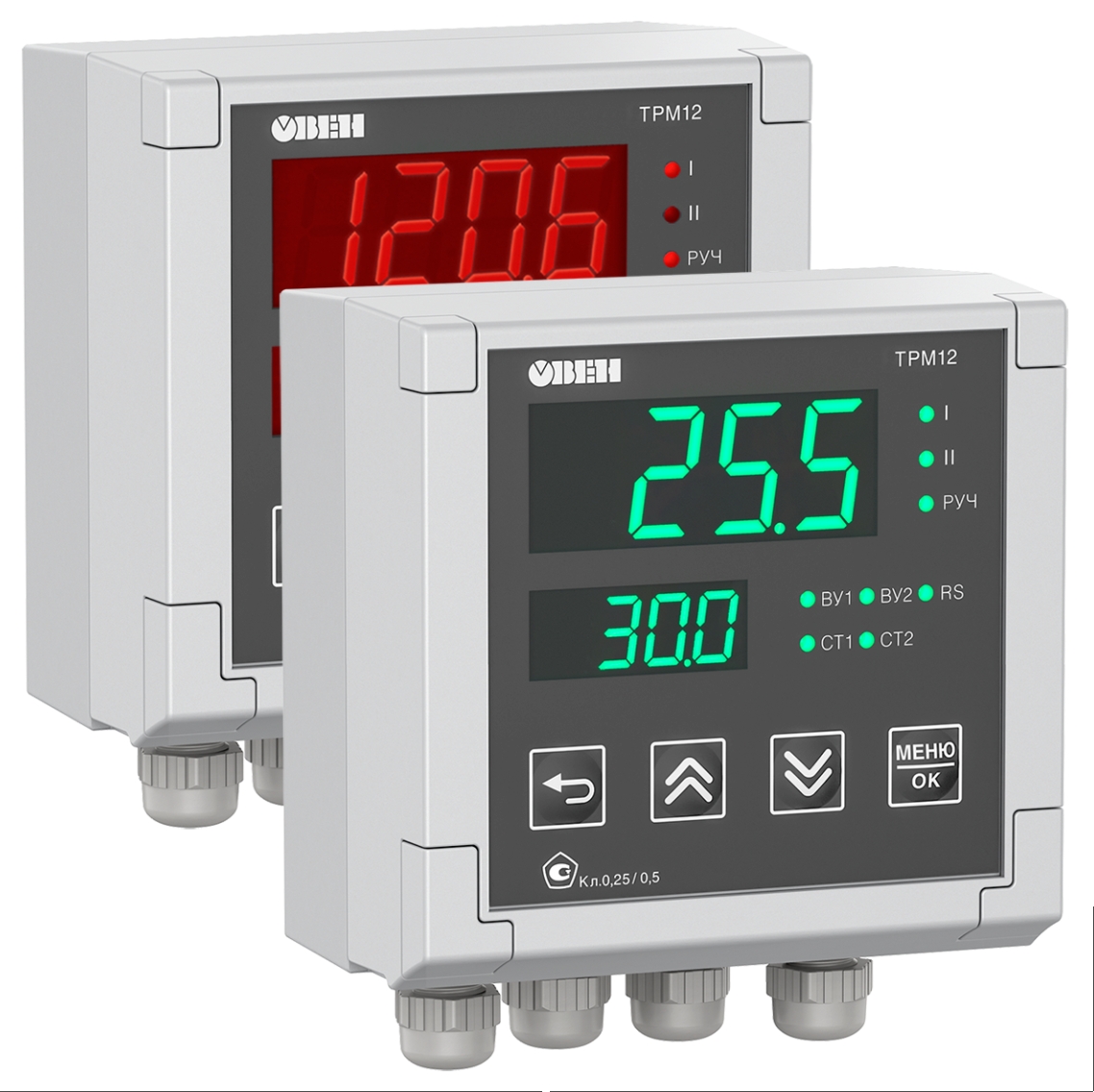

Настенный Н			110×129×69 мм, IP66**

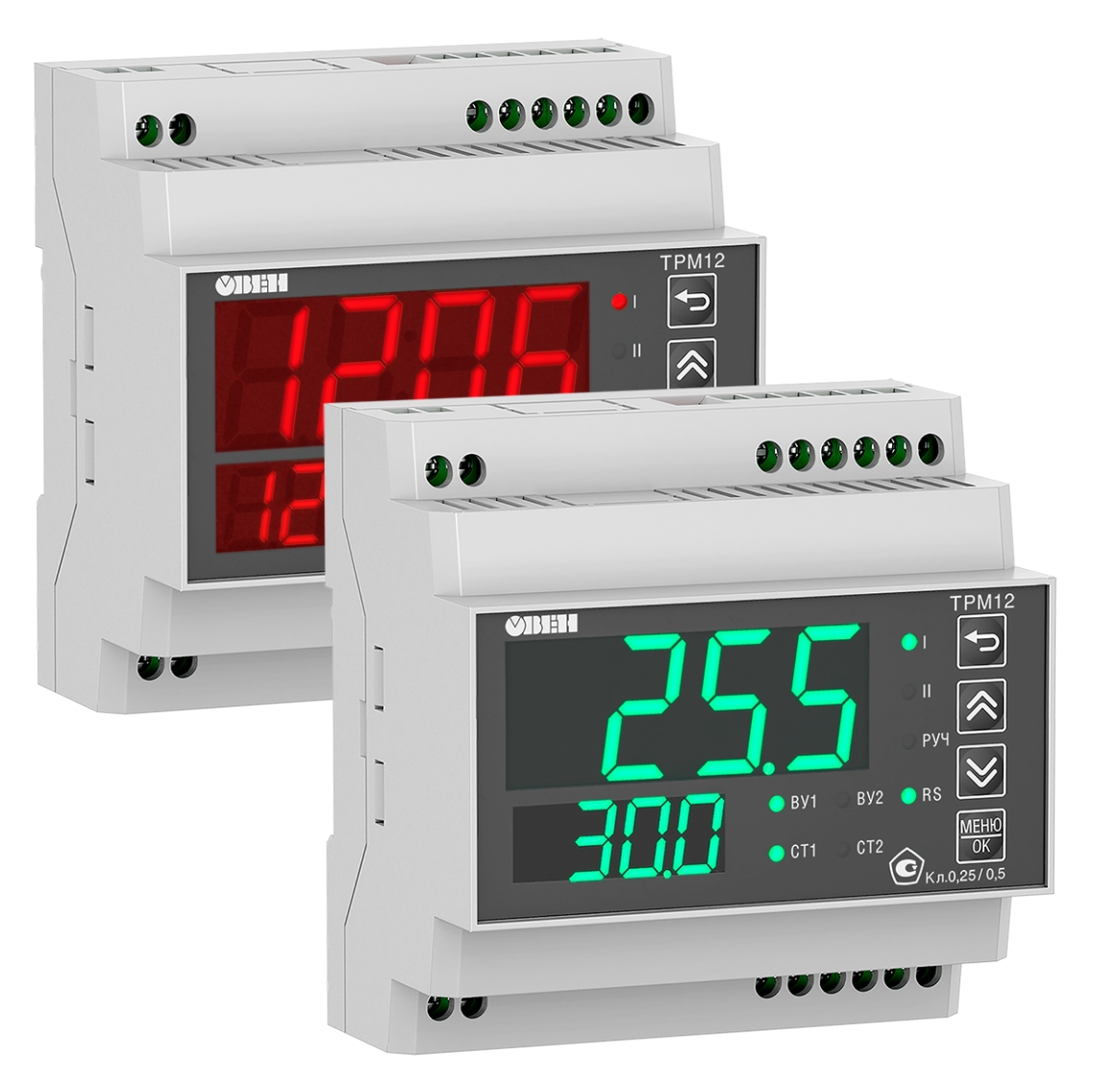

DIN-реечный			90×88×59 мм, IP20

* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории,см протокол 28/23

Условия эксплуатации
Температура окружающего воздуха			–40...+50 °С
Атмосферное давление			84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)			Не более 85 %

Характеристики измерительных датчиков

Характеристики измерительных датчиков
Обозначение	Тип датчика	Диапазон измерений		Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С		0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С		0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С		0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С		0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С		0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С		0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С		0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С		0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С		0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С		0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С		0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С		0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С		0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С		0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С		0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С		0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С		0,1 °С
1.0 P	ТСП (1000П) W100=1.391"	–200…+850 °С		0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С		0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С		0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С		0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С		0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С		0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С		0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C		0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C		0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C		0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С		0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C		0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C		0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С		0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С		0,1 °С
tC. E	ТХКн (Е)	-200...+900 °С		0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400… +1500 °С		0,1 °С
Plr.2	Пирометр РК-20	+600… +2000 °С		0,1 °С
Plr.3	Пирометр РС-20	+900… +2000 °С		0,1 °С
Plr.4	Пирометр РС-25	+1200… +2500 °С		0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %		0,01 мА
i 0.20	ток 0…20 мA	0…100 %		0,01 мА
i 4.20	ток 4…20 мА	0…100 %		0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %		0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %		0,1 мВ

Характеристики выходных устройств
Обозначение	Тип выходного устройства (ВУ)			Электрические характеристики
Р	электромагнитное реле			Ток не более 8 А при переменном напряжении не более 250 В иcos φ > 0,9.Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа			Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара			Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»			Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»			Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле			Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.Выходное напряжение низкого уровня – 0…0,7 В

Подробности о типах и назначении различных выходных устройств указаны в справочникеГлоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».

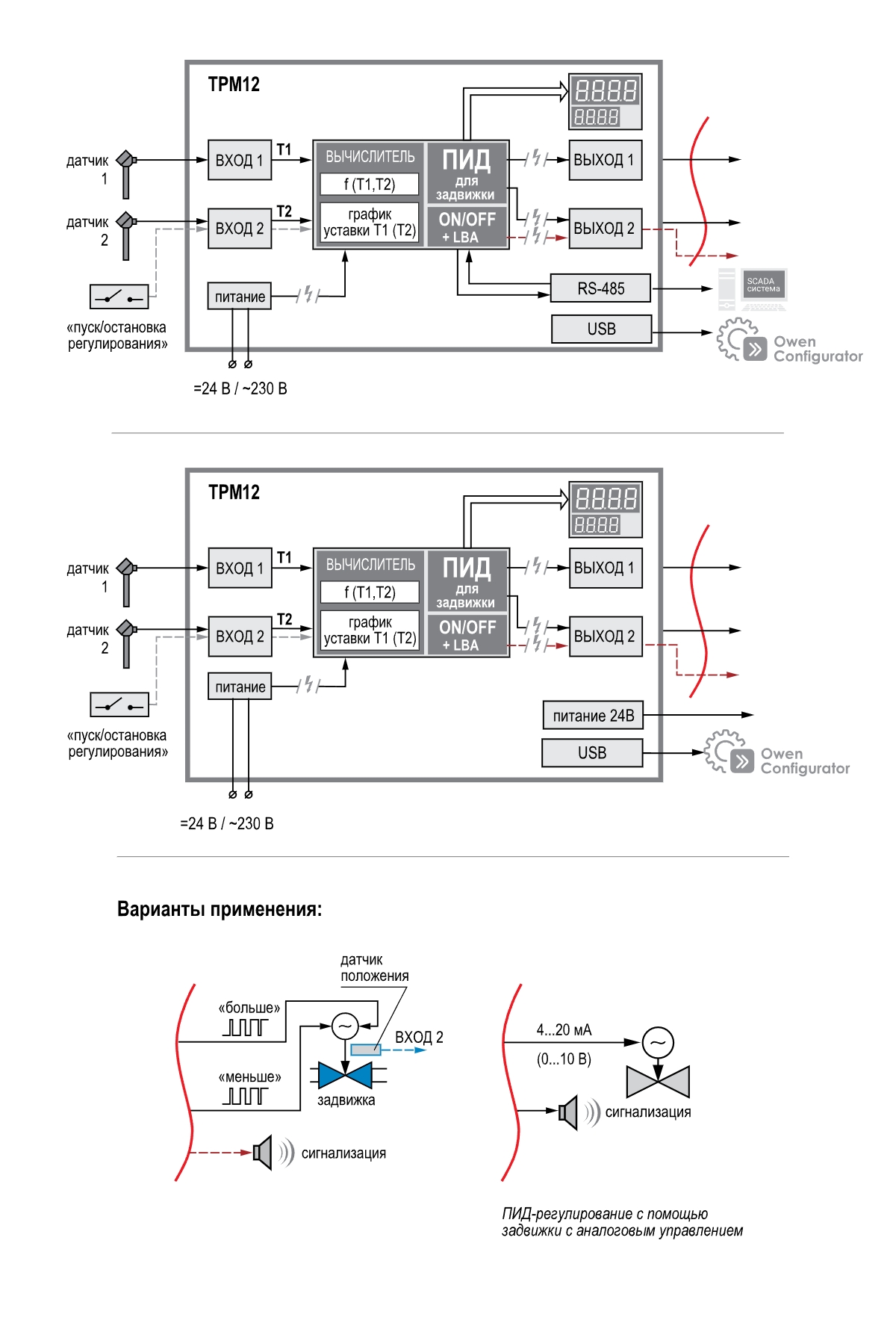

Функциональная схема прибора

Универсальные измерительные входы

Терморегулятор ОВЕН ТРМ12 имеет два универсальных входа для подключения датчиков следующих типов:

• термопреобразователей сопротивления ТСМ 50М, 100М; ТСП 50П, 100П, Pt100, Pt1000 и др.
• термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
• датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.

Использование входа 2 в качестве дополнительного для дистанционного управления

К дополнительному входу (вход 2) ТРМ12 можно подключить внешнюю кнопку для дистанционного пуска/остановки регулирования.

Использование входа 2 для подключения датчика положения задвижки

Ко входу 2 ТРМ12 можно подключить датчики положения задвижки следующих типов:

• резистивный 0,1…4 кОм;
• токовый 4...20 мА.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ12 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ12 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:

• электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
• задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).

Управление может осуществляться в автоматическом, ручном и дистанционном режимах.Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ12 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

Модификации

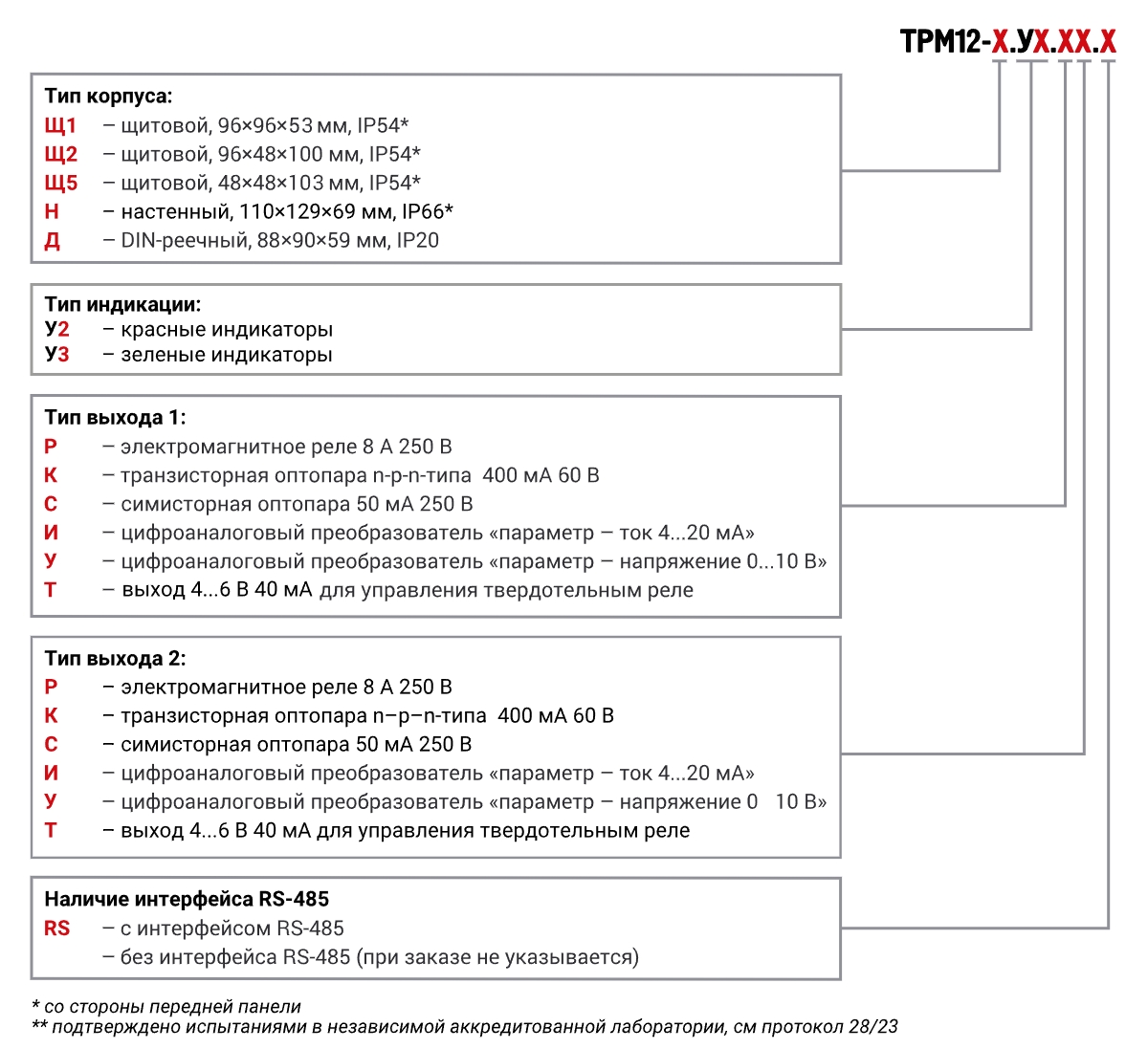

Обозначение при заказе ТРМ12

Схемы подключения

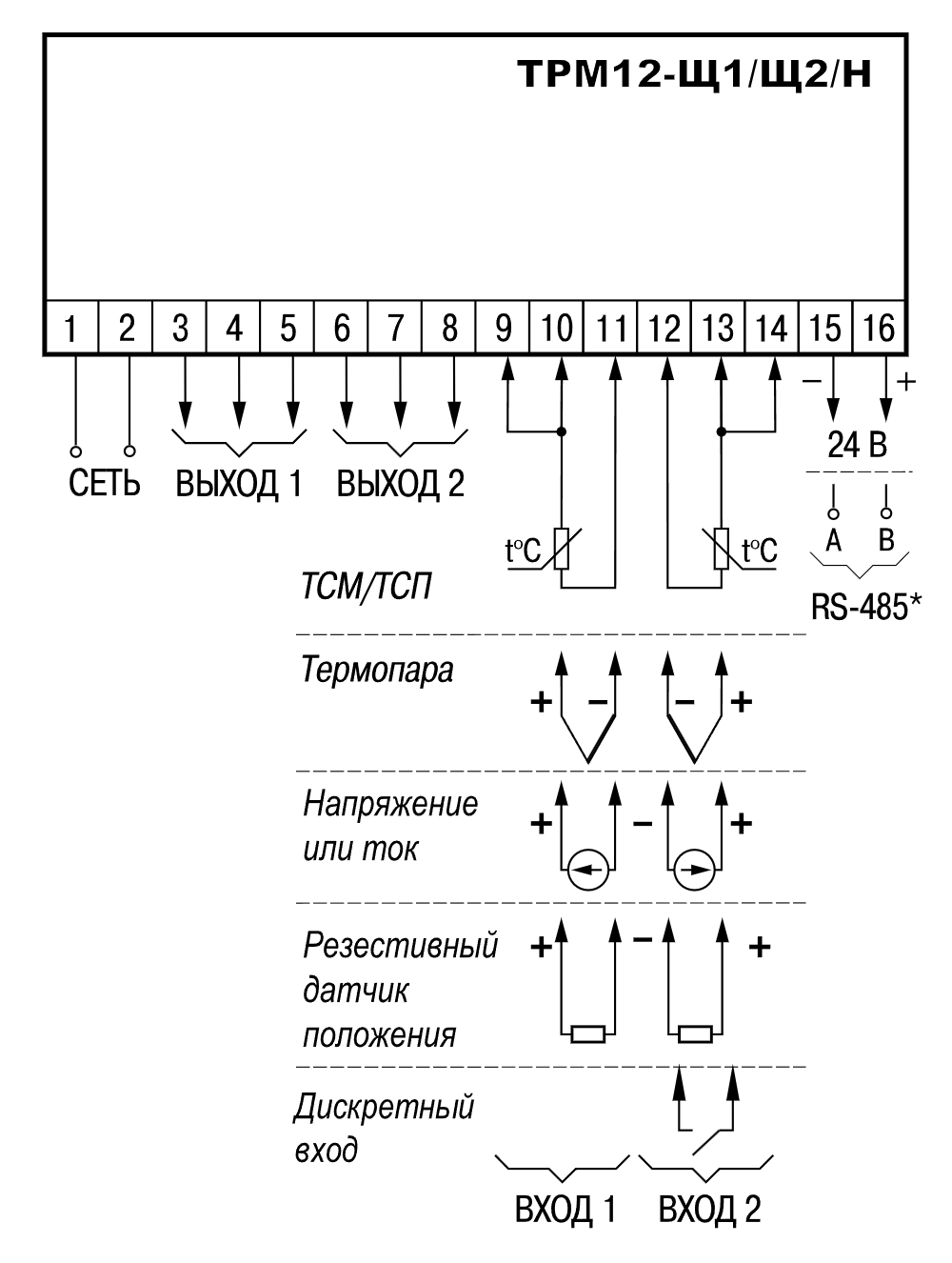

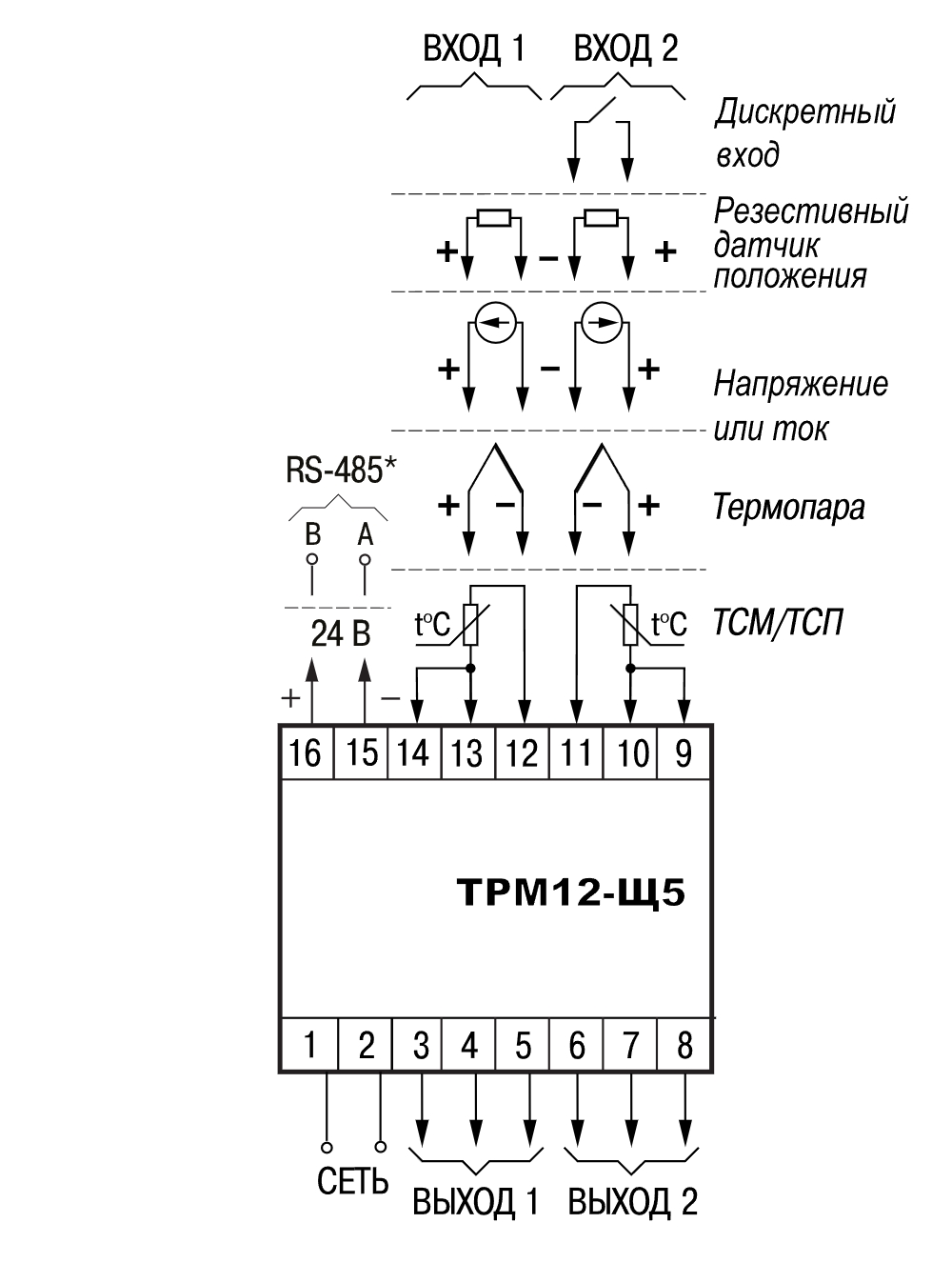

Общая схема подключения ОВЕН ТРМ12

Схемы подключения выходного устройства 1 (ВУ1)

Схемы подключения выходного устройства 2 (ВУ2)

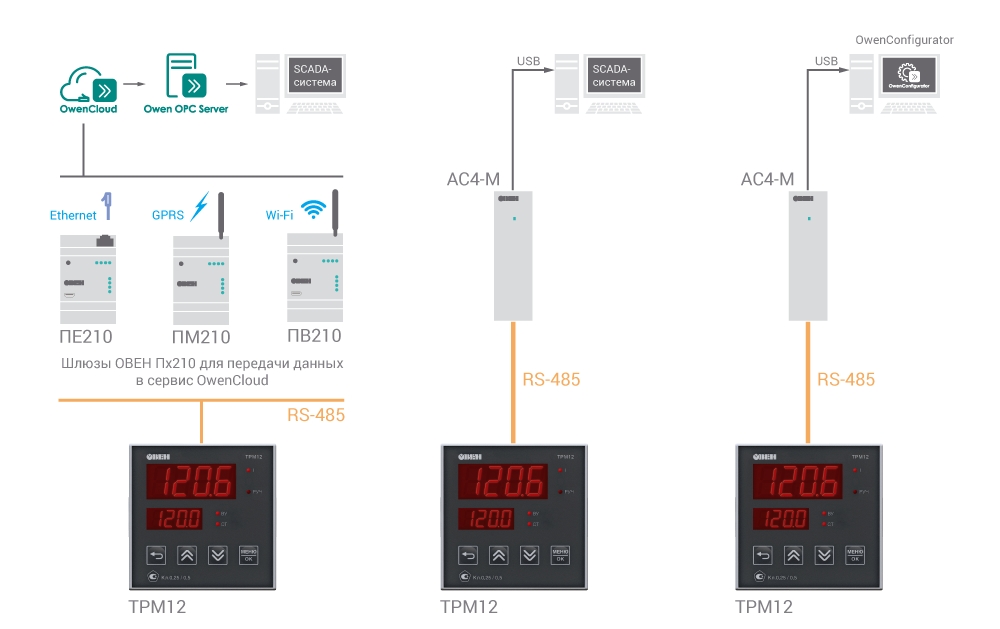

Диспетчеризация

Наличие интерфейса RS-485 позволяет включать ТРМ12 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.Параметры, доступные для чтения и записи по интерфейсу RS-485

Параметр			Назначение	Адрес	Тип	Примечание
Оперативные параметры
DEVICE			Тип прибора	1000	CHAR[8]	ТРМ12.RS
VERSION			Версия встраиваемого ПО	1004	CHAR[8]	R
STATUS			Статус прибора (битовая маска)	1008	UINT16	R
PV1			Входная величина на Входе 1 (до функции)	1009	FLOAT32	R
PV2			Входная величина на Входе 2 (до функции)	100B	FLOAT32	R
FUN1			Измеренная величина на Входе 1 (после функции)	100D	FLOAT32	R
SP1			Уставка регулятора на Выходе 1	100F	FLOAT32	R/W
SP.cur			Текущее значение уставки регулятора	1011	FLOAT32	R
Out.P			Выходная мощность на Выходе 1	1013	FLOAT32	R/W
CtrL			Режим работы прибора	1015	UINT16	R/W
RESET			Удаленная перезагрузка прибора	1016	UINT16	W
РЕГИСТР STATUS
№бита	Описание
0	Ошибка на входе 1
1	Ошибка на входе 2
2	Ошибка вычисления функции 1
3	Ошибка вычисления функции 2
4	Внутренняя ошибка прибора
5	Срабатывание ВУ1 (только для DO)
6	Срабатывание ВУ2 (только для DO)
7	Включен ручной режим управления
8	Включен режим СТОП
9	Обрыв контура регулирования 1
11	Идет автонастройка ПИД
12	Успешная автонастройка ПИД (сброс при подтв.)
Вход 1
FUN1		Измеренная величина на Входе (после функции)		0000	FLOAT32	R
PV1		Входная величина на Входе (до функции)		0002	FLOAT32	R
tYPE		Тип датчика на Входе		0004	UINT16	R/W
FIL.b		Полоса фильтра		0005	FLOAT32	R/W
FIL.t		Постоянная времени фильтра		0007	UINT16	R/W
dPt		Положение десятичной точки		0008	UINT16	R/W
Ind.L		Нижний порог приведения значения Входа		0009	FLOAT32	R/W
Ind.H		Верхний порог приведения значения Входа		000В	FLOAT32	R/W
FUnC		Тип функции для измерителя		000D	UINT16	R/W
СF.1		Коэффициент 1 взвешенной суммы		000E	FLOAT32	R/W
СF.2		Коэффициент 2 взвешенной суммы		0010	FLOAT32	R/W
dIn.t		Период выборки анализа динамики сигнала		0012	UINT16	R/W
dIn.d		Дельта динамики сигнала		0013	FLOAT32	R/W
bArr		Подключение искробарьера		0015	UINT16	R/W
Cor1.point		Значение Точки 1 корректировки Входа		0016	FLOAT32	R/W
Cor1.offset		Смещение для Точки 1 корректировки Входа		0018	FLOAT32	R/W
Cor1.clr		Сброс коррекции Точки 1		001A	UINT16	R/W
Cor2.point		Значение Точки 2 корректировки Входа		001B	FLOAT32	R/W
Cor2.offset		Смещение для Точки 2 корректировки Входа		001D	FLOAT32	R/W
Cor2.clr		Сброс коррекции Точки 2		001F	UINT16	R/W
Cor3.point		Значение Точки 3 корректировки Входа		0020	FLOAT32	R/W
Cor3.offset		Смещение для Точки 3 корректировки Входа		0022	FLOAT32	R/W
Cor3.clr		Сброс коррекции Точки 3		0024	UINT16	R/W
Вход 2
FUN2		Измеренная величина на Входе (после функции)		0100	FLOAT32	R
PV2		Входная величина на Входе (до функции)		0102	FLOAT32	R
tYPE		Тип датчика на Входе		0104	UINT16	R/W
FIL.b		Полоса фильтра		0105	FLOAT32	R/W
FIL.t		Постоянная времени фильтра		0107	UINT16	R/W
dPt		Положение десятичной точки		0108	UINT16	R/W
Ind.L		Нижний порог приведения значения Входа		0109	FLOAT32	R/W
Ind.H		Верхний порог приведения значения Входа		010В	FLOAT32	R/W
FUnC		Тип функции для измерителя		010D	UINT16	R/W
СF.1		Коэффициент 1 взвешенной суммы		010E	FLOAT32	R/W
СF.2		Коэффициент 2 взвешенной суммы		0110	FLOAT32	R/W
dIn.t		Период выборки анализа динамики сигнала		0112	UINT16	R/W
dIn.d		Дельта динамики сигнала		0113	FLOAT32	R/W
bArr		Подключение искробарьера		0115	UINT16	R/W
Cor1.point		Значение Точки 1 корректировки Входа		0116	FLOAT32	R/W
Cor1.offset		Смещение для Точки 1 корректировки Входа		0118	FLOAT32	R/W
Cor1.clr		Сброс коррекции Точки 1		011A	UINT16	R/W
Cor2.point		Значение Точки 2 корректировки Входа		011B	FLOAT32	R/W
Cor2.offset		Смещение для Точки 2 корректировки Входа		011D	FLOAT32	R/W
Cor2.clr		Сброс коррекции Точки 2		011F	UINT16	R/W
Cor3.point		Значение Точки 3 корректировки Входа		0120	FLOAT32	R/W
Cor3.offset		Смещение для Точки 3 корректировки Входа		0122	FLOAT32	R/W
Cor3.clr		Сброс коррекции Точки 3		0124	UINT16	R/W
Выход1
SP		Уставка регулятора на Выходе		0200	FLOAT32	R/W
SP.Lo		Нижняя граница уставки		0202	FLOAT32	R/W
SP.HI		Верхняя граница уставки		0204	FLOAT32	R/W
Out.P		Выходная мощность		0206	FLOAT32	R/W
LbA.t		Время диагностики обрыва контура.		0208	UINT16	R/W
LbA.b		Ширина зоны диагностики обрыва контура.		0209	FLOAT32	R/W
A.rEC		Автоматическое восстановление после аварии		020B	UINT16	R/W
Для дискретного выхода
LoG.d		Тип логики работы компаратора		0220	UINT16	R/W
HYSt		Гистерезис		0221	FLOAT32	R/W
d.on		Задержка включения компаратора		0223	UINT16	R/W
d.oFF		Задержка выключения компаратора		0224	UINT16	R/W
H.on		Минимальное время удержания компаратора в состоянии вкл.		0225	UINT16	R/W
H.oFF		Минимальное время удержания компаратора в состоянии выкл.		0226	UINT16	R/W
Cnt.P		Период управляющих импульсов для ручного управления		0227	UINT16	R/W
Err.d		Безопасное состояние выхода в режиме Ошибка.		0228	UINT16	R/W
StP.d		Состояние выхода в режиме Стоп.		0229	UINT16	R/W
Для дискретного выхода сигнализации
A.tYP		Тип логики срабатывания компаратора		0240	UINT16	R/W
A.bnd		Порог срабатывания компаратора.		0241	FLOAT32	R/W
A.HYS		Гистерезис срабатывания компаратора.		0243	FLOAT32	R/W
F.bLC		Блокировка 1-го срабатывания к выбранному типу логики компаратора.		0245	UINT16	R/W
Для аналогового выхода
LOG.A		Режим работы выхода		0260	UINT16	R/W
HYSt		Полоса пропорциональности.		0261	FLOAT32	R/W
Out.L		Нижняя граница выходного значения Выхода.		0263	FLOAT32	R/W
Out.H		Верхняя граница выходного значения Выхода.		0265	FLOAT32	R/W
Err.A		Безопасное состояние выхода в режиме Ошибка.		0267	UINT16	R/W
StP.A		Состояние выхода в режиме Стоп.		0268	UINT16	R/W
Для ПИД-регулятора (дискретный выход)
Pid.P		Полоса пропорциональности ПИД-регулятора.		0280	FLOAT32	R/W
Pid.I		Интегральная постоянная ПИД-регулятора.		0282	UINT16	R/W
Pid.d		Дифференциальная постоянная ПИД-регулятора.		0283	UINT16	R/W
Cnt.P		Период следования управляющих импульсов (Для ТРМ12 не используется)		0284	UINT16	R/W
vSP		Скорость изменения уставки		0285	FLOAT32	R/W
rAmp		Быстрый выход на уставку с перерегулированием.		0287	FLOAT32	R/W
d.bnd		Зона нечувствительности ПИД-регулятора.		0289	UINT16	R/W
oL.L		Минимальная выходная мощность (нижний предел).		028A	FLOAT32	R/W
oL.H		Максимальная выходная мощность (верхний предел).		028C	FLOAT32	R/W
oL.v		Максимальная скорость изменения выходной мощности.		028E	FLOAT32	R/W
Err.P		Безопасное состояние выхода в режиме Ошибка.		0290	FLOAT32	R/W
StP.P		Состояние выхода в режиме Стоп.		0292	FLOAT32	R/W
Выход 2
SP		Уставка регулятора на Выходе		0300	FLOAT32	R/W
SP.Lo		Нижняя граница уставки		0302	FLOAT32	R/W
SP.HI		Верхняя граница уставки		0304	FLOAT32	R/W
Out.P		Выходная мощность		0306	FLOAT32	R/W
LbA.t		Время диагностики обрыва контура.		0308	UINT16	R/W
LbA.b		Ширина зоны диагностики обрыва контура.		0309	FLOAT32	R/W
A.rEC		Автоматическое восстановление после аварии		030B	UINT16	R/W
SRC		Источник входных данных для ЛУ2 (2ТРМ1)		030C	UINT16	R/W
Для дискретного выхода
LoG.d		Тип логики работы компаратора		0320	UINT16	R/W
HYSt		Гистерезис		0321	FLOAT32	R/W
d.on		Задержка включения компаратора		0323	UINT16	R/W
d.oFF		Задержка выключения компаратора		0324	UINT16	R/W
H.on		Минимальное время удержания компаратора в состоянии вкл.		0325	UINT16	R/W
H.oFF		Минимальное время удержания компаратора в состоянии выкл.		0326	UINT16	R/W
Cnt.P		Период управляющих импульсов для ручного управления		0327	UINT16	R/W
Err.d		Безопасное состояние выхода в режиме Ошибка.		0328	UINT16	R/W
StP.d		Состояние выхода в режиме Стоп.		0329	UINT16	R/W
Для дискретного выхода сигнализации
A.tYP		Тип логики срабатывания компаратора		0340	UINT16	R/W
A.bnd		Порог срабатывания компаратора.		0341	FLOAT32	R/W
A.HYS		Гистерезис срабатывания компаратора.		0343	FLOAT32	R/W
F.bLC		Блокировка 1-го срабатывания к выбранному типу логики компаратора.		0345	UINT16	R/W
Для аналогового выхода
LOG.A		Режим работы выхода		0360	UINT16	R/W
HYSt		Полоса пропорциональности.		0361	FLOAT32	R/W
Out.L		Нижняя граница выходного значения Выхода.		0363	FLOAT32	R/W
Out.H		Верхняя граница выходного значения Выхода.		0365	FLOAT32	R/W
Err.A		Безопасное состояние выхода в режиме Ошибка.		0367	UINT16	R/W
StP.A		Состояние выхода в режиме Стоп.		0368	UINT16	R/W
Индикация
SCr1		Пользовательский экран 1		0400	UINT16	R/W
SCr2		Пользовательский экран 2		0401	UINT16	R/W
SCr3		Пользовательский экран 3		0402	UINT16	R/W
SCr4		Пользовательский экран 4		0403	UINT16	R/W
SCr5		Пользовательский экран 5		0404	UINT16	R/W
SCr6		Пользовательский экран 6		0405	UINT16	R/W
Out.S		Настройка вывода параметра мощности		0406	UINT16	R/W
REt.t		Время автоматического возврата из меню настроек		0407	UINT16	R/W
CHG.t		Автоматическая смена экранов отображения параметров.		0408	UINT16	R/W
Modbus RS-485
Prot		Протокол связи		0500	UINT16	R/W
Addr		Адрес прибора в сети Modbus		0501	UINT16	R/W
BAUd		Скорость обмена данными		0502	UINT16	R/W
dPS		Формат посылки данных		0503	UINT16	R/W
IdLE		Задержка ответа от прибора		0504	UINT16	R/W
b.ord		Порядок байт в регистре		0505	UINT16	R/W
apply		Применение текущих настроек порта RS-485(По умолчанию – 0, 1 - применение настроек)		0506	UINT16	R/W
График уставки
Grf.n		Динамическое создание количества точек для графика уставок		0600	UINT16	R/W
In.1		Значение Входа точка 1		0601	FLOAT32	R/W
SP.1		Значение Уставки точка 1		0603	FLOAT32	R/W
In.2		Значение Входа точка 2		0605	FLOAT32	R/W
SP.2		Значение Уставки точка 2		0607	FLOAT32	R/W
In.3		Значение Входа точка 3		0609	FLOAT32	R/W
SP.3		Значение Уставки точка 3		060B	FLOAT32	R/W
In.4		Значение Входа точка 4		060D	FLOAT32	R/W
SP.4		Значение Уставки точка 4		060F	FLOAT32	R/W
In.5		Значение Входа точка 5		0611	FLOAT32	R/W
SP.5		Значение Уставки точка 5		0613	FLOAT32	R/W
In.6		Значение Входа точка 6		0615	FLOAT32	R/W
SP.6		Значение Уставки точка 6		0617	FLOAT32	R/W
In.7		Значение Входа точка 7		0619	FLOAT32	R/W
SP.7		Значение Уставки точка 7		061B	FLOAT32	R/W
In.8		Значение Входа точка 8		061D	FLOAT32	R/W
SP.8		Значение Уставки точка 8		061F	FLOAT32	R/W
In.9		Значение Входа точка 9		0621	FLOAT32	R/W
SP.9		Значение Уставки точка 9		0623	FLOAT32	R/W
In.10		Значение Входа точка 10		0625	FLOAT32	R/W
SP.10		Значение Уставки точка 10		0627	FLOAT32	R/W
Управление задвижкой
v.Mot		Полное время хода задвижки.		0700	UINT16	R/W
v.db		Зона нечувствительности дискретной задвижки.		0701	FLOAT32	R/W
v.dbA		Зона нечувствительности аналоговой задвижки.		0703	FLOAT32	R/W
v.GAP		Время выборки люфта задвижки.		0705	FLOAT32	R/W
v.rev		Минимальное время реверса.		0707	FLOAT32	R/W
Меню скрытых параметров
PASS		Пароль доступа к меню		0800	UINT16	R/W
Prt.E		Защита от редактирования значений переменных		0801	UINT16	R/W
Atr.E		Включение атрибутов скрытия параметров		0802	UINT16	R/W
CJS.E		Отключение ДХС		0803	UINT16	R/W

Диспетчеризация в среде MasterSCADA

Работа с шаблонами настройки MasterSCADA 4D	zip	22.12 MB
Пример настройки ТРМ-У2 в среде MasterSCADA 4D	pdf	2.36 MB
Работа с шаблонами настройки MasterSCADA 3.x	zip	3.26 MB
Руководство пользователя по работе с шаблонами настройки MasterSCADA 3.x	pdf	2.11 MB

Комплектность

• Прибор
• Уплотнительная прокладка*
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов*
• Шаблон-трафарет для отверстий щитовых корпусов*

* Доступна для типов корпусов Щ1, Щ2, Щ5.
